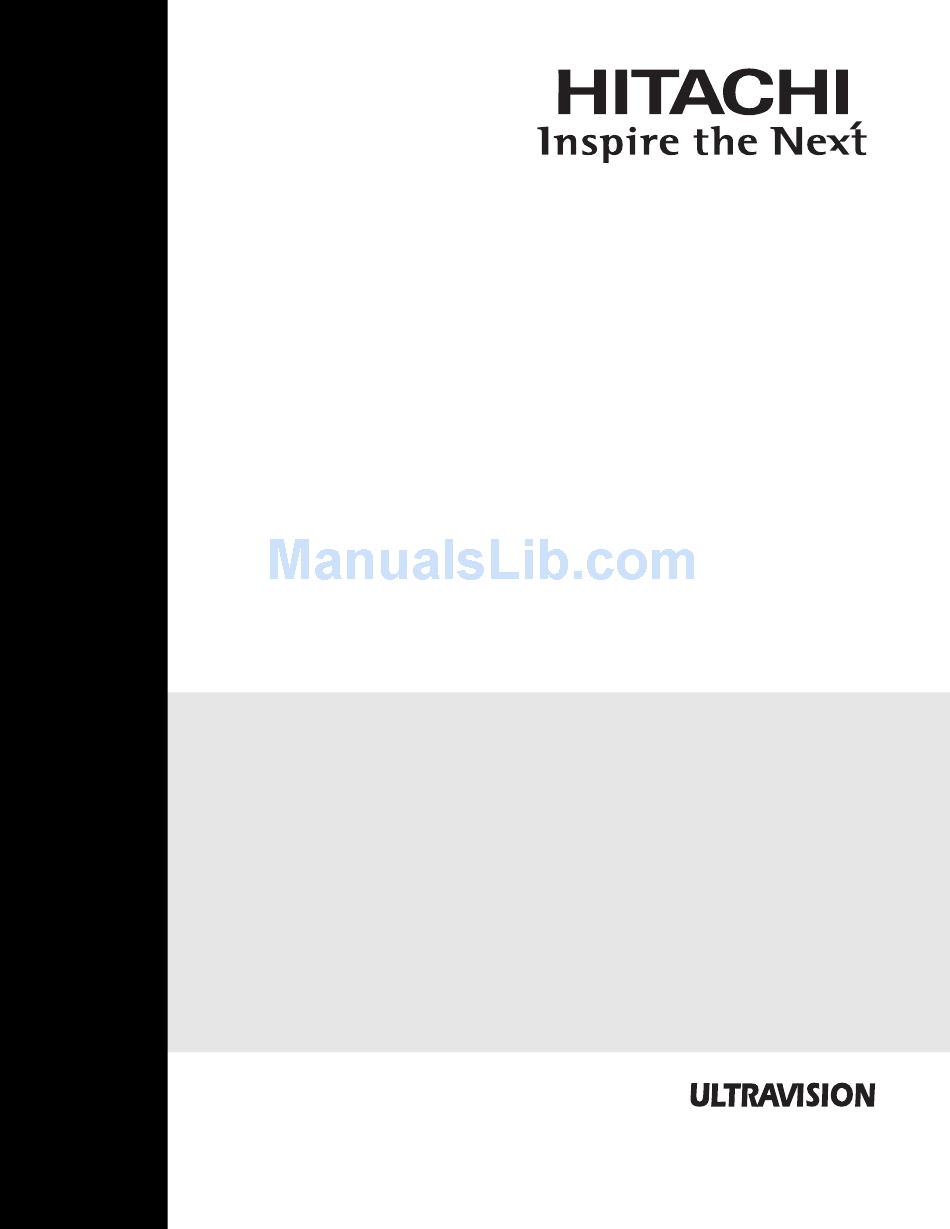

LCD Flat Panel TELEVISION
Operating Guide for L47S601 & L42S601
IMPORTANT SAFETY INSTRUCTIONS .................................................................................................. 2-3
FIRST TIME USE .................................................................................................................................... 4-21
THE REMOTE CONTROL .................................................................................................................... 22-33
ON-SCREEN DISPLAY ......................................................................................................................... 34-57
USEFUL INFORMATION ...................................................................................................................... 58-64
OPERATING GUIDE IN SPANISH ...................................................................................................... 65-128
END USER LICENSE AGREEMENT FOR HITACHI DTV SOFTWARE .......................................... 129-137
APPENDIXES .................................................................................................................................... 138-139
INDEX ....................................................................................................................................................... 140

Advertisement

   Also See for Hitachi UltraVision L42S601

   Related Manuals for Hitachi UltraVision L42S601

   Summary of Contents for Hitachi UltraVision L42S601

  • Page 1: Table Of Contents

    FIRST TIME USE ... 4-21 THE REMOTE CONTROL ... 22-33 ON-SCREEN DISPLAY ... 34-57 USEFUL INFORMATION ... 58-64 OPERATING GUIDE IN SPANISH ... 65-128 END USER LICENSE AGREEMENT FOR HITACHI DTV SOFTWARE ... 129-137 APPENDIXES ... 138-139 INDEX ... 140...

  • Page 2: Important Safety Instructions

    Hitachi LCD Flat Panel television. Please fill out your warranty card and mail it to Hitachi. This will enable Hitachi to notify you promptly in the improbable event that a safety problem should be discovered in your product model.

  • Page 3

    Caution Adjust only those controls that are covered in the instructions, as improper changes or modifications not expressly approved by Hitachi could void the user’s warranty. Warning • To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

  • Page 4: First Time Use

    Power Swivel Cable ¿ For U.S. models: For optional accessories, please access our web site at: www.hitachi.us/tv For Canada models: For optional accessories, please access our web site at: www.hitachi.ca/tv 1. Ceiling mounting is not recommended. Mounting the panel on the ceiling does not...

  • Page 5

    How To Set Up Your New Hitachi To take measures to prevent the LCD Flat Panel Television from tipping over and prevent possible injury it is important to mount the unit in a stable and flat surface. Securing to a Wall 1.

  • Page 6

    AC CORD AND POWER SWIVEL CABLE INSTALLATION INSTRUCTION The AC cord and power swivel cable provided with your new LCD Flat Panel Television need to be installed correctly to avoid their disconnection when rotating the TV on its Table top stand.

  • Page 7

    STAND METAL 5 SCREWS For Model L47S601 & L42S601 CAUTION- This LCD Flat Panel for use only with Hitachi WM07S Wall Mount. Use with other Wall Mount is capable of resulting in instability causing possible injury. NOTE: Use the specified WALL MOUNT unit for the LCD TV depending on the size of your TV.

  • Page 8

    How to set up your new HITACHI VIEWING The best picture is seen by sitting directly in front of the TV and about 10 to 18 feet from the screen. During daylight hours, reflections from outside light may appear on the screen. If so, drapes or screens can be used to reduce the reflection or the TV can be located in a different section of the room.

  • Page 9

    Most video/audio connections between components can be made with shielded video and audio cables that have phono connectors. For best performance, video cables should use 75-Ohm coaxial shielded wire. Cables can be purchased from most stores that sell audio/video products. Below are illustrations and names of common connectors.

  • Page 10

    In addition to controlling all of the functions on your HITACHI LCD TV, the new remote control is designed to operate different types of devices, such as, DVD Players, CBL (Cable Boxes), set-top-boxes, satellite receivers, and VCRs. The remote control must be programmed to control the chosen device. Please see pages 22-33 for a complete description of all features and programming of the Remote Control.

  • Page 11: Front View

    ( ) buttons when in MENU mode. Upgrade Card This card slot is for future software upgrades. Hitachi will notify you if a software upgrade is required for your TV. In order to receive written notification, please complete and return your...

  • Page 12

    DVD player or Camcorders. Your HITACHI LCD TV will appear to be turned OFF (lights orange) if there is no video input NOTES: when INPUT : 1, 2, 3, Front and HDMI 1, 2 , Front. Check the Power Light to make sure the TV is turned off or in Stand-by mode (lights red) when not in use.

  • Page 13

    Rear Panel Connections Antenna Input To switch between Cable and Air input, go to the Channel Manager option to change the signal source CABLE or AIR. Audio/Video Inputs 1, 2 and 3 By using the INPUTS button, the CURSOR PAD ( ), and the SELECT button or CURSOR PAD of the remote control, you can select each video source.

  • Page 14

    The SIDE panel jacks are provided as a convenience to allow you to easily connect HDMI or DVI signals from a DVD, Set Top Box , Video Game as shown in the following examples (When connecting DVI signal it will need to connect the audio output into the side Audio Input jacks) : A) Connecting HDMI signal.

  • Page 15

    The SIDE panel jacks are provided as a convenience to allow you to easily connect a camcorder , DVD, Video Game and a VCR as shown in the following examples: SIDE INPUT PANEL Note : For Monoaural devices, please connect Audio signal cable into L/Mon o input jack .

  • Page 16

    Rear Panel Connections DIGITAL OUTPUT CAPABILITY DIGITAL OUTPUT AUDIO OUT HDMI DVD Player OUTPUT OUTPUT HDTV Set-Top Box NOTE: Cables are optional, except when specified. VCR #2 HDMI DIGITAL OUTPUT CAPABILITY HDMI OUTPUT S-VIDEO INPUT HDMI Optional HDMI Optional OUTPUT S-VIDEO VCR #1 Outside Antenna...

  • Page 17

    Tips on Rear Panel Connections • S-VIDEO, Y-P , or HDMI connections are provided for high performance laserdisc players, VCRs etc. that have this feature. Use these connections in place of the standard video connection if your device has this feature.

  • Page 18

    Connecting External Video Sources CONNECTING A VIDEO AND STEREO AUDIO SOURCE TO INPUT1 ~ INPUT-FRONT 1. Connect the cable from the VIDEO OUT of the VCR or the laserdisc player to the INPUT (VIDEO) jack, as shown on the Rear Panel to the right.

  • Page 19

    Connecting External Video Sources CONNECTING A COMPONENT SOURCE WITH HDMI OR DVI CAPABILITY TO HDMI 1, HDMI 2 OR HDMI FRONT 1. Connect the HDMI or DVI to HDMI connection cable from the output of the HDTV set top box or DVD player to the HDMI input as shown on the Rear panel below.

  • Page 20

    Connecting External Audio/Video Devices CONNECTING A COMPONENT AND STEREO AUDIO SOURCE TO INPUT 2 or 3 :Y-P Connect the cable from the Y OUT of the Laserdisc/DVD player or HDTV set top box to the INPUT (Y) jack, as shown on the Rear panel below.

  • Page 21

    Connecting External Audio/Video Devices CONNECTING A VIDEO AND MONAURAL AUDIO SOURCE TO INPUT 1 ~ FRONT INPUT 1. Connect the cable from the VIDEO OUT of the VCR or the laserdisc player to the INPUT (VIDEO) jack, as shown on the Rear Panel on the right.

  • Page 22: The Remote Control

    The Remote Control In addition to controlling all the functions on your Hitachi LCD TV, the new remote control is designed to operate different types of VCRs, cable boxes, set-top-boxes, satellite receivers, DVD players, and other audio/video equipment with one touch.

  • Page 23

    How to Use the Remote to Control Your TV ³ · ¿ ² º µ ¸ ¹ ³ POWER button Press this button to turn the TV set on or off when the remote is in TV mode. (See page 22 for instructions on how to set the remote control to TV mode).

  • Page 24

    How to Use the Remote to Control Your TV ´ ASPECT button Press this button to quickly change the picture format ASPECT ratio. Depending on the input signal format received, the picture format ratio allows you to adjust the images through the following options. Use this aspect mode to display conventional (4:3) images.

  • Page 25

    How to Use the Remote to Control Your TV ² MENU button The MENU button will start the On-Screen Display. ¶ EXIT button This button will exit all On-Screen Displays. º INPUTS button When the remote control is in TV mode, press this button to access the INPUTS menu.

  • Page 26

    How to Use the Remote to Control Your TV VOLUME (VOL), MUTE button ) until you obtain Press the VOLUME button ( the desired sound level. To reduce the sound to one half of normal volume (SOFT MUTE) to answer the telephone, etc., press the MUTE button.

  • Page 27

    The Remote Control for Cable Box Functions OPERATING THE PRECODED FUNCTION FOR YOUR CABLE BOX. This remote is designed to operate different types of cable boxes. You must first program the remote to match the remote system of your cable box (refer to pages 32-33 for pre-codes).

  • Page 28

    The Remote Control for Set-Top-Box/Satellite Receiver Functions OPERATING THE PRECODED FUNCTION FOR YOUR SET-TOP-BOX/SATELLITE RECEIVER. This remote is designed to operate different types of set-top-box/satellite systems. You must first program the remote to match the remote system of your set- top-box/satellite systems (refer to pages 32-33 for pre- codes).

  • Page 29

    The Remote Control for DVD Functions OPERATING THE PRECODED FUNCTION FOR YOUR DVD PLAYER. This remote is designed to operate different types of DVD players. You must first program the remote to match the remote system of your DVD player (refer to pages 32-33 for pre-codes).

  • Page 30

    The Remote for VCR/PVR Functions OPERATING THE PRECODED FUNCTION FOR YOUR VCR/PVR (Personal Video Recorder). This remote is designed to operate different types of VCRs/PVRs. You must first program the remote to match the remote system of your VCR/PVR (refer to pages 32-33 for pre-codes).

  • Page 31

    6. The remote will now control the desired device. 7. Pressing the INPUTS button will now access the video input of the desired device. SETUP EXAMPLE (Hitachi DVD with precode 0573 connected to INPUT 1 of the TV) Select DVD mode by using your SOURCE SELECT button to position the LED indicator to DVD.

  • Page 32

    General Instrument ... ABC ... GOI... 0003,0008,0011 Americast ... Goodmans ... 0899 Amino ... Hisense ... 1602 Bell South ... Hitachi ... 0899 Clearmaster ... HTS ... 0883 ClearMax ... Hughes Network System 0883 Coolmax ... iLo... 0883 Digeo ...

  • Page 33

    CyberPower 1972 Dell Go Vision 1972 DirecTV GoldStar 0739 Gateway 1972 Hewlett Packard Greenhill 1972 Howard Computers Harman/Kardon 1972 Hitachi 1972 Hiteker Hughes Network Systems 0739 Humax 0739 Hush Initial 1972 iBUYPOWER Insignia 1972 Linksys Integra 1972 Media Center PC...

  • Page 34: On-screen Display

    Select NOTE: The On Screen Display (OSD) for the different submenus shown in next pages are for illustration purposes only, therefore; doesn't reflect the actual apearance of the OSD of your HITACHI LCD TV. Video Select between 3 picture modes;...

  • Page 35

    On-Screen Display Audio Treble Adjust the treble. Bass Adjust the bass. Balance Adjust the balance. Surround Select Surround settings (Off, Wide, Normal) Bass Boost Select Bass Boost option ON or OFF. Audio Source Select between three Audio Sources. Internal Speakers Select internal or external speakers.

  • Page 36

    Video Video Select VIDEO to adjust picture settings and improve picture quality. You can independently customize each of the Video Inputs to your preference to increase viewing performance and pleasure depending upon the video program being viewed. If RESET is selected, only the selected input will reset to initial conditions.

  • Page 37

    This involves a process known as 3:2 pulldown. When AUTO MOVIE MODE is turned ON from the VIDEO menu, your Hitachi LCD Television will activate the circuitry for this special feature to improve video performance when watching film based sources.

  • Page 38

    Video Aspect Use this function to select the Picture Format Aspect Ratio. Auto Aspect Automatically adjust the Aspect Ratio depending on the input signal to fill the screen. Mode M anually select the Aspect Ratio. Vertical Position This function allows you to change the vertical position when aspect style is either 4:3 EXPANDED/ZOOM1/ZOOM2 or 16:9 ZOOM.

  • Page 39

    Audio Audio Select AUDIO to adjust the TV to your preference and to improve the sound quality. 1. Press CURSOR PAD to select menu item. 2. Press CURSOR PAD to adjust the function. 3. Press EXIT to quit the MENU, or select AUDIO to return to the main menu.

  • Page 40

    Audio Audio Source Multi-Channel Television Sound will allow you to select STEREO (a stereo broadcast), MONO (monaural sound) used when receiving a weak stereo broadcast or SECOND AUDIO PROG (SAP) which may be a secondary language, weather report, etc. Internal Speakers This function is useful when setting up the external speakers.

  • Page 41

    Channel Manager Channel Manager Select CHANNEL MANAGER to set your Antenna options, run Auto Channel Scan, Check Signal Meter and Set Channel List. 1. Press CURSOR PAD to highlight functions. 2. Press the SELECT button or CURSOR PAD select. Signal Meter Select SIGNAL METER when using an indoor or outdoor antenna.

  • Page 42

    Channel Manager Channel List This function allows you to review which channels are labeled (ID), which have been added to CHANNEL MEMORY (SCAN), which are protected by LOCK and which are your FAVORITE (FAV) CHANNELS. 1. Use the CURSOR PAD to navigate the Channel List. 2.

  • Page 43

    Locks Locks This function will block out the picture and sound of the selected channel or video input. The code to enter the Locks feature is a four digit access code number. The factory preset code is 0000. Use the NUMBER buttons to enter the access code. to highlight the Use the CURSOR PAD desired function in the LOCKS menu.

  • Page 44

    Locks Movie Ratings Use Movie Ratings to prevent viewing of any movie that you feel may be inappropriate due to its content. 1. Use the CURSOR PAD MOVIE RATING category that you want to block. 2. Press SELECT to block the MOVIE RATING that you have selected.

  • Page 45

    Locks TV Ratings Use TV RATINGS to prevent the viewing of any TV program that you feel may be inappropriate due to its content. 1. Use the CURSOR PAD TV RATING category that you want to block. Press SELECT to block the TV RATING that you have selected.

  • Page 46

    Locks Canadian Ratings (Eng) Use CANADIAN RATINGS (ENG) to block any type of movie and television program in Canada that you feel might be inappropriate in its content. to select the 1. Use the CURSOR PAD CANADIAN RATINGS (ENG) category that you want to block.

  • Page 47

    Locks Canadian Ratings (Frn) Use CANADIAN RATINGS (FRN) to block Canadian French programs according to various program ratings that you feel might be inappropriate in its content. 1. Use the CURSOR PAD CANADIAN RATINGS (FRN) category that you want to block. 2.

  • Page 48

    Locks Region 5 Use Region 5 Ratings to prevent viewing of any movie or program that you feel may be inappropriate due to its content. This feature will operate only for ATSC Digital signal. In order to set the Region 5 Ratings the ATSC Digital channel received must include Region 5 Ratings data To see if the channel has Region 5 Ratings, press the INFO key on the R/C.

  • Page 49

    Timers Timers Select TIMERS to set your Clock, Sleep Timer, Event Timer and Day/Night Timer. 1. Use the CURSOR buttons to highlight the function to be adjusted. 2. Press the SELECT button to select. Set The Clock The Clock must be adjusted before you can use the SET EVENT TIMER or DAY/NIGHT TIMER feature.

  • Page 50

    Timers Set Sleep Timer Select this feature to set your SLEEP TIMER from 30 minutes to 3 hours (30 minute increments). 1. Press the CURSOR PAD repeatedly to set your Timer from 0:00, 0:30, 1:00, 1:30, 2:00, 2:30 and 3:00. NOTE: The Sleep Timer info will show for 1 minute before the TV turns off.

  • Page 51

    Timers Set Event Timer This function will automatically operate the LCD TV viewing reservation of a program. If the clock is not set, you can not use this function and the screen at right will appear. The message on the screen will disappear after 3 seconds, then the screen automatically goes to the clock setup mode (see page 49).

  • Page 52: Set The Language

    Setup Setup Select SETUP when setting your TV up for the first time. 1. Use the CURSOR PAD the sub-menu of your choice. 2. Press the SELECT button to select. Set The Menu Options Setup the Language and background of the Menu OSD.

  • Page 53

    Setup Set The Menu Background This function allows you to choose from two menu backgrounds. 1. Use CURSOR PAD to highlight SET THE MENU BACKGROUND option. Use the CURSOR to select shaded or solid. 2. Select SOLID for a black background (no picture can be seen behind menu screen), select SHADED and a light background is visible.

  • Page 54

    Setup Set The Inputs Use this feature to give a name to any of the video inputs. 1. Press the CURSOR PAD to highlight the video inputs. Press the CURSOR PAD choices. NOTA: The inputs labeled Gray Out(Skip) or Hide(Skip) are disabled in the INPUTS selection.

  • Page 55

    Setup Set The Closed Captions Closed Captions are the dialogue, narration, and/or sound effects of a television program or home video which are displayed on the TV screen. Your local TV program guide denotes these programs as Use the CURSOR PAD and select the function to change.

  • Page 56

    (MMC/SD CARD). If a future software upgrade is required for your TV, HITACHI will notify and provide you with a flash card. In order to receive written notification and the flash card, please complete and return the warranty card.

  • Page 57

    Power Swivel Power Swivel This feature controls the motorized stand. It allows the customer to turn the LCD Television left or right using the remote control. This feature is only available when the Table Top Stand is connected (see page 6). 1.

  • Page 58: Useful Information

    TROUBLESHOOTING Your HITACHI LCD Television incorporates advanced power surge protection technology designed to protect against component or circuit damage due to external or internal voltage power surges. IF YOUR TELEVISION SHOULD APPEAR TO HAVE A LOSS OF POWER, PLEASE FOLLOW THIS PROCEDURE: 1.

  • Page 59

    Reception Problems IGNITION NOISE: Black spots or horizontal streaks may appear, picture may flutter or drift. Usually caused by interference from automobile ignition systems, neon lamps, electrical drills, and other electrical appliances. GHOSTS: Ghosts are caused by the television signal following two paths. One is the direct path and the other is reflected from tall buildings, hills or some other objects.

  • Page 60

    Modifications The FCC requires the user to be notified that any changes or modifications made to this device that are not expressly approved by Hitachi America ,Ltd. Home Electronics Division may void the user’s authority to operate the equipment. Cables Connections to this device must be made with shielded cables with metallic RFI/EMI connector hoods to maintain compliance with FCC Rules and Regulations.

  • Page 61: Supplied Accessories

    Average Power : ....L47S601 - 303 W ......L42S601 - 215 W Maximum Power : .

  • Page 62

    Set Dimensions 47 Inch Models (Includes Table Top Stand) Weight (lbs./kg): 74.3/33.7 42 Inch Models (Includes Table Top Stand) Weight (lbs./kg): 61.3/27.8 Rear View, Use as Reference for Wall Mount Bracket Units 47" Inches 11-1/16 14-1/4 45-5/16 41-5/16 40-15/16 23-7/16 281.05 362.26 1151.30...

  • Page 63

    (1-800-448-2244) HITACHI AMERICA, L HOME ELECTRONICS DIVISION HITACHI has made every effort to assure you hours of trouble free operation from your unit. However, should you require service, a network of HITACHI Authorized Service Facilities has been established in all 50 states and Puerto Rico.

  • Page 64

    Service Information When you call HITACHI SERVICE HOTLINE they will require some information related to the TV MODEL NAME and SERIAL # in order to give you the proper support. This information is located on the back of the TV and also on the RIGHT SIDE of your TV set.

  • Page 65: Operating Guide In Spanish

    TELEVISOR de LCD Pantalla Plana Guía de funcionamiento para L47S601 y L42S601 INSTRUCCIONES IMPORTANTES DE SEGURIDAD... 66-67 USO POR PRIMERA VEZ ... 68-85 EL CONTROL REMOTO ... 86-97 MENÚ EN PANTALLA ... 98-121 INFORMACIÓN ÚTIL ...122-128...

  • Page 66

    LCD pantalla plana Hitachi. Complete su tarjeta de garantía y envíela por correo a Hitachi. Esto le permitirá a Hitachi notificarlo rápidamente en el caso improbable de que se descubra un problema de seguridad en el modelo de su televisor.

  • Page 67

    Ajuste solamente los controles que se incluyen en las instrucciones, ya que cambios inapropiados o modificaciones que no estén expresamente aprobadas por Hitachi podrían anular la garantía. Advertencia • Para reducir el riesgo de fuego o shock eléctrico, no exponga el aparato a lluvia o humedad.

  • Page 68

    Cable para ¿ Base Giratoria Para modelos de U.S.A. : Para accessorios opcionales, visitar nuestro sitio de internet : www.hitachi.us/tv Para modelos de Canadá : Para accesorios opcionales, visitar nuestro sitio de internet : www.hitachi.ca/tv PRECAUCIÓN: 1. El montaje en el techo no es recomendable. Montar el panel en el techo no provee la adecuada ventilación a lo electrónico ó...

  • Page 69

    LCD HITACHI ó Como tomar medidas para evitar que el televisor de LCD se incline e impedir posibles daños, es importante montar la unidad en una superficie estable y lisa. Asegurando a una pared Use el cable metálico (dos posiciones) y amarre...

  • Page 70

    LCD Hitachi ó INSTRUCCIÓN DE COMO COLOCAR EL CABLE DE AC Y EL CABLE DE LA BASE GIRATORIA El cable de AC y el cable de la base giratoria que vienen incluidos en su nuevo Televisor de LCD necesitan ser ensamblados correctamente para evitar que se desconecte al girar el Televisor con su base.

  • Page 71

    5 Tornillos Para el Modelo L47S601 y L42S601 PRECAUCIÓN - Este televisor de LCD solo puede usar la base para la pared WM07S de Hitachi. Al usar otra base puede causar inestabilidad en el televisor provocando posibles heridas personales. NOTA: Use la base para pared (WALL MOUNT) para el Televisor de LCD de acuerdo al tamaño.

  • Page 72

    LCD Hitachi ó VISIÓN La mejor posición para ver la imagen es en frente del televisor y de 10 a 18 pies lejos de la pantalla. Durante las horas del día, las reflexiones o reflejos de luz externa pueden aparecer en la pantalla.

  • Page 73

    Cables y Conectores La mayoría de las conexiones de audio/video entre equipos puede hacerse con cables blindados de audio y video que tienen conectores RCA. Para una mejor calidad, los cables de video deben ser coaxiales blindados de 75-Ohm. Los cables pueden ser comprados en la mayoría de las tiendas que vendan productos de audio/video. Enseguida unas ilustraciones y nombres de conectores.

  • Page 74

    í á Además de controlar todas la funciones de su Televisor de LCD Hitachi, el nuevo control remoto es diseñado para operar diferente tipos de equipos, tales como, reproductores de DVD, CBL (Cajas de Cable), set-top-boxes, receptores de satélite, y VCRs. El control remoto debe ser programado para controlar el equipo deseado. Ver páginas 86-97 para una completa descripción de todas las opciones y como programar el Control Remoto.

  • Page 75: Vista Frontal

    Tarjeta de Actualización de Software (Upgrade Card) Está opción es para mejoras futuras de software. Hitachi le notificará si una actualización de software es requerida a su Televisor. Para poder recibir una notificación por escrito, favor de llenar y enviar la...

  • Page 76

    DVD ó Videocamaras. NOTAS: 1. El Televisor de LCD HITACHI podrá aparentar estar apagado (Indicador Naranja) si no hay señal de entrada en INPUT : 1, 2, 3 ,FRONT y HDMI 1,2 y FRONT. Verificar la luz indicadora para asegurarse de que el TV está...

  • Page 77

    Conexiones del Panel Posterior Entrada de Antena Para cambiar entre la señal Cable y Aérea, ir a la opción de Organizar Canales (Channel Manager) para cambiar el tipo de señal CABLE ó Aérea. Entradas de Audio/Video 1, 2 y 3 Al usar el botón INPUTS , los CURSORES ( ), y el botón SELECT ó...

  • Page 78

    Conectando Equipos de Video Externos Las entradas en el panel LATERAL se proveen para su conveniencia permitiendole la fácil conexión de señales HDMI o DVI de un DVD, Set Top Box y Video Juego como se muestra en los siguientes ejemplos: (Al conectar señales DVI será...

  • Page 79

    Conectando Equipos de Video Externos Las terminales Laterales se proveen para su conveniencia permitiendole la fácil conexión de una Cámara de Video, un DVD, Video Juego, VCR y una Cámara Digital como se muestra en los siguientes ejemplos: CONTROLES DEL PANEL LATERAL Nota : Para dispositivos monoaurales favor de conectar el cable de audio en la entrada L/Mono.

  • Page 80

    Conexiones del Panel Posterior VCR #2 Equipo con Capacidad Equipo con Capacidad de Salida Digital HDMI de Salida Digital DVI HDMI OUTPUT DIGITAL OUTPUT S-VIDEO INPUT AUDIO OUT HDMI R #2 Opcional HDMI HDMI Reproductor de DVD OUTPUT Antena Externa ó...

  • Page 81

    Consejos sobre las Conexiones del Panel Posterior • Las conexiones S-VIDEO, Y-P , ó HDMI se proveen para equipos de alta fidelidad tales como DVD's, VCR's etc. que cuenten con esta opción. Use estas conexiones en lugar de una conexión de video estándar si su dispositivo cuenta con esta opción.

  • Page 82

    Conectando Equipos de Video Externos CONECTANDO UNA FUENTE DE VIDEO Y AUDIO ESTEREO A LAS ENTRADAS 1 ~ FRONTAL 1. Conecte el cable de la salida de video (VIDEO OUT) del VCR o del Reproductor de Laserdisc a la entrada de video(VIDEO/Y) como se muestra en el Panel Posterior.

  • Page 83

    Conectando Equipos de Video Externos CONECTANDO UN EQUIPO CON SALIDA HDMI O DVI A LAS ENTRADAS HDMI 1, 2 Ó FRONTAL 1. Conecte el conector HDMI o el adaptador DVI/HDMI de la salida del Set Top Box HDTV o Reproductor de DVD a la entrada HDMI tal como se muestra en la parte de abajo.

  • Page 84

    Conectando Equipos de Video Externos CONECTANDO UN EQUIPO CON SALIDA DE COMPONENTE Y DE AUDIO EN LAS ENTRADAS 2 ó 3 : Y-P Conecte el cable de la salida Y del reproductor Laserdisc/Reproductor de DVD ó HDTV set top box a la entrada (Y), como se muestra en el panel posterior de la figura.

  • Page 85

    Conectando Equipos de Video Externos CONECTANDO UN EQUIPO DE VIDEO Y AUDIO MONAURAL A LAS ENTRADAS 1, 2, 3 ó FRONTAL 1. Conectar el cable de la salida de video(VIDEO OUT) del VCR o del Reproductor de DVD a la entrada de video(VIDEO/Y) como se muestra en el Panel Posterior de la derecha.

  • Page 86

    El Control Remoto Además de controlar todas las funciones de su TV LCD Hitachi, el nuevo control remoto está diseñado para operar diferentes tipos de VCRs, receptores de cable, receptores satelitales, reproductores DVD, y otros equipos de audio/video con solo apretar un botón.

  • Page 87

    Como Utilizar el Control Remoto de su TV ³ · ¿ ² º µ ¸ ¹ ³ Botón de encendido/apagado (POWER) Presione este botón para encender o apagar el televisor cuando el remoto este en modo TV. (Ver página 86 para las instrucciones de como programar el control remoto en modo TV).

  • Page 88

    Como Utilizar el Control Remoto de su TV ´ Botón de ASPECTO (ASPECT) Presione este botón para cambiar rápidamente la relación de aspecto del formato de la imagen. Dependiendo del formato de la señal de entrada recibida, la relación de aspecto del formato de imagen le permite a usted ajustar las imágenes através de las siguientes opciones: 4:3 ESTÁNDAR Use este modo de aspecto para desplegar imágenes...

  • Page 89

    Como Utilizar el Control Remoto de su TV Botón MENU ² El botón MENU desplegará el Menú en Pantalla. Botón EXIT ¶ Este botón lo sacará de todos los menús en pantalla. º Botón de entradas (INPUTS) Cuando el control remoto está en el modo TV, presione este botón para accesar al menú...

  • Page 90

    Como Utilizar el Control Remoto de su TV Botón de VOLUMEN (VOL), Botón MUTE Use el botón VOL UP ( ) or VOL DOWN ( ) hasta obtener el nivel de sonido deseado. Para reducir el sonido a la mitad del volumen normal (SOFT MUTE) para contestar el teléfono, etc., presione el botón MUTE.

  • Page 91

    El Control Remoto para controlar un receptor de Cable OPERACIÓN DE LAS FUNCIONES PREGRABADAS PARA SU RECEPTOR DE CABLE. Este control remoto está diseñado para operar diferentes tipos de receptores de cable. Usted debe primero programar el control remoto para ser compatible con el sistema remoto de su receptor de cable (consulte las páginas 96-97 para ver la lista de códigos).

  • Page 92

    El Control Remoto para controlar un STB*/Receptor Satelital OPERACIÓN DE LAS FUNCIONES PREGRABADAS PARA SU STB/RECEPTOR SATELITAL. Este control remoto está diseñado para operar diferentes tipos de STB/receptores satelitales. Usted debe primero programar el control remoto para ser compatible con el sistema remoto de su receptor de satélite (consulte las páginas 96-97 para ver la lista de códigos).

  • Page 93

    El Control Remoto para controlar un reproductor de DVD OPERACIÓN DE LAS FUNCIONES PREGRABADAS PARA SU REPRODUCTOR DE DVD. Este control remoto está diseñado para operar diferentes tipos de reproductores de DVD. Usted debe primero programar el control remoto para ser compatible con el sistema remoto de su reproductor de DVD (consulte las páginas 96-97 para ver la lista de códigos).

  • Page 94

    El Control Remoto para controlar una VCR/PVR OPERACIÓN DE LAS FUNCIONES PREGRABADAS DE SU VCR/PVR (Videograbadora personal). Este control remoto está diseñado para operar diferentes tipos VCRs/PVRs. Usted debe primero control remoto para ser compatible con el sistema remoto de su VCR/PVR (consulte las páginas 96-97 para ver la lista de códigos).

  • Page 95

    7. Presionando el botón INPUTS, se accesará a la entrada de video del dispositivo deseado. EJEMPLO DE CONFIGURACIÓN (DVD Hitachi con código de lista 0573 conectado a la entrada 1 de la TV). Seleccione el modo DVD utilizando el botón de SOURCE SELECT para posicionar el indicador LED en DVD.

  • Page 96

    General Instrument ... ABC ... GOI... 0003,0008,0011 Americast ... Goodmans ... 0899 Amino ... Hisense ... 1602 Bell South ... Hitachi ... 0899 Clearmaster ... HTS ... 0883 ClearMax ... Hughes Network System 0883 Coolmax ... iLo... 0883 Digeo ...

  • Page 97

    CyberPower 1972 Dell Go Vision 1972 DirecTV GoldStar 0739 Gateway 1972 Hewlett Packard Greenhill 1972 Howard Computers Harman/Kardon 1972 Hitachi 1972 Hiteker Hughes Network Systems 0739 Humax 0739 Hush Initial 1972 iBUYPOWER Insignia 1972 Linksys Integra 1972 Media Center PC...

  • Page 98

    Configurar, luego elegir Configurar el Menú y cambiar en Lenguaje de inglés a español. 2. Las pantallas de los diferentes submenús que se muestran en las siguientes páginas son con fines ilustrativos, por lo tanto; no reflejan la apariencia actual del menú en pantalla de su televisor LCD HITACHI. Video Modo de Imagen Seleccione uno de los tres modos;...

  • Page 99

    ú en Pantalla Audio Agudos Ajusta los sonidos agudos. Bajos Ajusta los sonidos bajos. Balance Ajusta el balance. Surround Selecciona las opciones del Sonido Surround (Off, Normal, Amplio) Bass Boost Activa/Desactiva la opción Bass Boost. Tipo de Audio Selecciona entre tres tipos de Audio disponibles.

  • Page 100

    Video Video Seleccione VIDEO para ajustar las opciones de la imagen y mejorar la calidad de la misma. Usted podrá configurar independientemente cada entrada de Video como prefiera, para mejorar el desempeño y lograr una visión placentera dependiendo del programa de video que se esta viendo. Si se selecciona RESTAURAR VIDEO, solo la entrada seleccionada volverá...

  • Page 101

    Esto involucra un proceso conocido como detección y conversión 3:2. Cuando la función Modo Automático de Cine es activado del Menú de VIDEO, su televisión de LCD HITACHI activará la circuitería para esta función especial para mejorar el desempeño de video cuando se ven fuentes o películas de cine.

  • Page 102

    Video NOTA: 1. Para prevenir envejecimiento desigual cuando se ve una señal 4:3, desactive el Panel Lateral Obscuro. Se recomienda ver la señal 4:3 con la barra lateral gris. 2. Esta función regresa automáticamente a Off cuando se apaga y se enciende la TV. Aspecto Use esta función para seleccionar la relación de aspecto del formato de imagen.

  • Page 103

    Esta función controla los sonidos de baja frecuencia hacia todas las bocinas. Balance Esta función controlará el balance izquierdo a derecho de las bocinas internas de la televisión de LCD HITACHI. Surround El sonido Surround es el concepto de expandir la percepción espacial del audio de una dimensión (Mono/Izquierdo- Derecho) a dos o tres dimensiones.

  • Page 104

    Audio Tipo de Audio El sonido multicanal de Televisión (MTS-Multichannel Television Sound) le permitirá seleccionar ESTÉREO (transmisión estéreo), MONO (sonido monoaural) usado cuando se recibe una señal de transmisión estéreo débil o SAP (SECOND AUDIO PROG-Segundo Programa de Audio) que puede ser un idioma diferente, un reporte de clima, etc. Bocinas Internas Esta función es útil cuando se configuran las bocinas externas.

  • Page 105

    Organizar Canales Organizar Canales Seleccione ORGANIZAR CANALES para configurar las opciones de la antena, correr la autoprogramación de canales, verificar el medidor de señal y configurar la lista de canales. 1. Presione los CURSORES la función en el menú. 2. Presione el botón SELECT o el CURSOR seleccionar.

  • Page 106

    Organizar Canales Lista de Canales Esta función permite revisar cuales canales están etiquetados (ID), cuales están agregados a la memoria de canales, cuales están censurados y cuales son sus canales favoritos (FAV). 1. Use los CURSORES para navegar la Lista de Canales. 2.

  • Page 107

    Censuras Censuras Esta función bloqueará la imagen y el sonido del canal o entrada de video seleccionada. El código para ingresar al menú CENSURAS es un número de acceso de cuatro dígitos. El código preestablecido de fábrica es 0000. Use los botones de NÚMERO para ingresar el código de acceso.

  • Page 108

    Censuras Clasificación de Cine Use CLASIFICACIÓN DE CINE para prevenir ver cualquier película que usted crea inapropiada debido a su contenido. Use los CURSORES para seleccionar la categoría de CLASIFICACIÓN DE CINE que usted desee bloquear. Presione SELECT para bloquear la CLASIFICACIÓN DE CINE que usted ha elegido.

  • Page 109

    Censuras Clasificación de TV Use CLASIFICACIÓN DE TV para prevenir ver cualquier programa de TV que usted crea inapropiado debido a su contenido. Use los CURSORES para seleccionar la categoría de CLASIFICACIÓN DE TV que usted desee bloquear. Presione SELECT para bloquear la CLASIFICACIÓN DE TV que usted ha elegido.

  • Page 110

    Censuras Clasificación para Canadá (Inglés) Use CLASIFICACIÓN PARA CANADÁ (Inglés) para prevenir ver cualquier tipo de película o programa de televisión en Canadá que usted crea inapropiada debido a su contenido. Use los CURSORES para seleccionar la categoría de CLASIFICACIÓN PARA CANADÁ (Inglés) que usted desee bloquear.

  • Page 111

    Censuras Clasificación para Canadá (Francés) Use CLASIFICACIÓN PARA CANADÁ (Francés) para bloquear cualquier tipo de programa franco-canadiense cuyo contenido usted crea inapropiado de acuerdo a varias clasificaciones de programa. Use los CURSORES para seleccionar la categoría de CLASIFICACIÓN PARA CANADÁ (Francés) que usted desee bloquear.

  • Page 112

    Censuras Región 5 Use REGIÓN 5 para prevenir ver cualquier película o programa que crea inapropiado debido a su contenido. Esta opción funciona solo para señal Digital ATSC. Para poder activar la función Región 5, el canal digital ATSC recibido debe incluir los datos de la Región 5. Para ver si el canal tiene los datos de la Región 5, presione la tecla INFO en el control remoto.

  • Page 113

    Horarios Horarios Seleccione HORARIOS para programar su reloj y los tiempos de apagado automático y de modo Día/Noche. Use los CURSORES para resaltar la función que va a ser ajustada. Presione el botón SELECT para elegir. Fijar Reloj El reloj deberá ser ajustado antes para poder usar la función PROGRAMAR MODO DIA/NOCHE.

  • Page 114

    Horarios Tiempo de Auto-Apagado Seleccione esta función para configurar el TIEMPO DE AUTOAPAGADO desde 30 minutos hasta 3 horas (incrementos de 30 minutos). 1. Presione el CURSOR repetidamente para configurar el tiempo desde 0:00, 0:30, 1:00, 1:30, 2:00, 2:30 y 3:00. NOTA: La información del reloj de apagado automático aparecerá...

  • Page 115

    Horarios Configurar Eventos Esta función automáticamente operará las reservaciones de programas de su televisor LCD. Si el reloj no ha sido configurado, usted no podrá usar esta función y la pantalla de la derecha aparecerá. El mensaje en la pantalla desaparecerá después de 3 segundos, entonces la pantalla automáticamente irá...

  • Page 116

    Configurar Configurar Seleccione CONFIGURAR cuando configure su TV por primera vez. 1. Use los CURSORES para seleccionar el submenú de su elección. 2. Presione el botón SELECT para elegir. Configurar el Menú Configure el Lenguaje y fondo del Menú en pantalla. Lenguaje Esta función le permitirá...

  • Page 117

    Configurar Elegir Fondo de Menú Esta función le permite elegir uno de dos tipos de fondos. Use los CURSORES ELEGIR FONDO DE MENÚ. Use los CURSORES para seleccionar Sombreado o Sólido. Seleccione SÓLIDO para un fondo negro (ninguna imagen puede ser vista detrás del menú).

  • Page 118

    Configurar Configurar Entradas Use esta función para dar un nombre a cualquiera de de las entradas de video 1. Presione los CURSORES las entradas de video. 2. Presione los CURSORES para seleccionar sus preferencias. NOTA: Las entradas en gris (Skip) ú ocultas (Hide) no están habilitadas en la selección de ENTRADAS.

  • Page 119

    Configurar Los Subtítulos son los diálogos, la narración, y/o los efectos de sonido de un programa de TV o video los cuales son desplegados en la pantalla de TV. Su guía de programación local identifica estos programas ó 1. Use los y seleccionar la función a cambiar.

  • Page 120

    Configurar Esta función le permite seleccionar entre las opciones de . Seleccione para poder ver los canales (Análogos y Digitales) más rápido al encender la TV. Seleccione para ahorrar electricidad. Al seleccionar en la función INICIO RÁPIDO se activarán los circuitos de los sintonizadores cuando la TV esta en “modo de espera”...

  • Page 121

    Girar Pantalla Esta función controla la base giratoria automática. Le permite al cliente girar la pantalla hacia la izquierda o derecha utilizando el control remoto. Esta función solo está disponible en el menú cuando la base giratoria está conectada (ver pág. 70). 1.

  • Page 122

    Cuidados de su Televisi Desempolve la pantalla y gabinete con una toalla suave. Limpie la pantalla con una toalla ligeramente húmeda en agua tibia y seque con una toalla seca Jabón de reacción media puede ser usado si la pantalla está en extremo sucia. Coloque su Televisión de LCD lejos de calor extremo, humedad, y lugares con mucho polvo.

  • Page 123

    Problemas de Recepci Puntos negros o rayas horizontales pueden aparecer, la imagen puede variar ó moverse. Usualmente causado por interferencia de un sistema de arranque de un auto, lámparas de neón, taladros eléctricos, y otros aparatos eléctricos. IMÁGENES FANTASMAS: Imágenes fantasmas son causadas por señales de televisión siguiendo dos rutas distintas.

  • Page 124

    La FCC requiere que se notifique al usuario que cualquier cambio o modificación hecha a este dispositivo que no haya sido aprobada expresamente por Hitachi America, Ltd. Home Electronics Division puede anular la autoridad del usuario para operar este equipo.

  • Page 125

    Potencia Promedio : ... . . L47S601 - 303 W ......L42S601 - 215 W Potencia Máxima : .

  • Page 126

    Dimensiones Modelos de 47" (Incluyen Base) Peso (lbs./kg): 74.3/33.7 Modelos de 42" (Incluyen Base) Peso (lbs./kg): 61.3/27.8 Centro de la Pantalla Vista Posterior, úsese como referencia para la instalación en muro. Unidades 47" Pulgadas 11-1/16 14-1/4 45-5/16 41-5/16 40-15/16 23-7/16 281.05 362.26 1151.30...

  • Page 127

    (1-800-448-2244) HITACHI AMERICA, LTD. HOME ELECTRONICS DIVISION HITACHI ha hecho el máximo esfuerzo para segurarle horas y horas de funcionamiento libre de problemas; sin embargo, en caso de requerir servicio, HITACHI ha establecido una Red de Centros de Servicio en los 50 estados del país y Puerto Rico.

  • Page 128

    Servicio ó Al llamar a la línea de HITACHI SERVICE HOTLINE le preguntarán cierta información relacionada con el MODELO del Televisor y el número de SERIE para poder darle el soporte adecuado. Esta información se localiza en la parte POSTERIOR y al lado DERECHO del Televisor. Favor de seguir los siguientes pasos para encontrar está...

  • Page 129: End User License Agreement For Hitachi Dtv Software

    IMPORTANT – READ CAREFULLY: This End User License Agreement for HITACHI DTV Software (this “Agreement”) is a legal agreement between you (“you” or “your”), in your capacity as the owner of a HITACHI brand digital television (the “DTV”), and HITACHI America, Ltd., Home Electronics Division ("HITACHI").

  • Page 130

    GENERAL PUBLIC LICENSE Version 2 and GNU LESSER GENERAL PUBLIC LICENSE Version 2.1 as defined by the Free Software Foundation, Inc. The operating system software incorporated in this Hitachi TV is shown in the table below and the applicable license(s) are detailed on the following pages of this Owner’s Guide.

  • Page 131

    End User License Agreement for Operating System Software GNU GENERAL PUBLIC LICENSE Version 2, June 1991 Copyright © 1989, 1991 Free Software Foundation, Inc. 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA Everyone is permited to copy and distribute verbatim copies of this lincense document, but changing is not allowed. Preamble The licenses for most software are designed to take away your freedom to share and change it.

  • Page 132

    End User License Agreement for Operating System Software In addition, mere aggregation of another work not based on the Program with the Program (or with a work based on the Program) on a volume of a storage or distribution medium does not bring the other work under the scope of this License.

  • Page 133

    End User License Agreement for Operating System Software TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE ENTIRE RISK AS TO THE QUALITY AND PERFORMANCE OF THE PROGRAM IS WITH YOU. SHOULD THE PROGRAM PROVE DEFECTIVE, YOU ASSUME THE COST OF ALL NECESSARY SERVICING, REPAIR OR CORRECTION.

  • Page 134

    End User License Agreement for Operating System Software GNU LESSER GENERAL PUBLIC LICENSE Version 2.1, February 1999 Copyright © 1991, 1999 Free Software Foundation, Inc. 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. [This is the released version of the Lesser GPL.

  • Page 135

    End User License Agreement for Operating System Software straightforwardly into another language. (Hereinafter, translation included without limitation in the term "modification".) "Source code" for a work means the preferred form of the work for making modification to it. For a library, complete source code means all the source code for all modules it contains, plus any associated interface definition files, plus the scripts used to control compilation and installation of the library.

  • Page 136

    End User License Agreement for Operating System Softwaree a work containing portions of the Library, and distribute that work under terms of your choice, provided that the terms permit modification of the work for the customer's own use and reverse engineering for debugging such modifications.

  • Page 137

    End User License Agreement for Operating System Software or among countries not thus excluded. In such case, this License incorporates the limitation as if written in the body of this License. 13. The Free Software Foundation may publish revised and/or new versions of the Lesser General Public License from time to time.

  • Page 138: Appendixes

    Appendixes Appendix A: Picture Format for Each Input Source Aspect Specifications Input Auto Signal Aspect Video ID Video NTSC Analog 480p Digital 480i 1080i/720p Input 1 Video NTSC Auto ON S-Video Auto OFF Input 2 1080i/720p 480p Auto ON 480i Auto OFF No Signal Video...

  • Page 139

    Appendixes Appendix A: Picture Format for Each Input Source Aspect Specifications (Continuation) Input Auto As pect S ignal As pect V ideo ID HDMI 1 HDMI 1080p/ 16x9 (DVI) 1080i/720p (Input1 480p Auto ON 16x 9 -DVI) 480i Letter No Info Auto OF F HDMI 2 HDMI...

  • Page 140: Index

    Index Accessories, ......4 Antennas (Connecting), ....8 Aspect Ratio .

  • Page 141

    Notes...

  • Page 142

    Notes...

Comments to this Manuals

Symbols: 0
Latest comments:
