Grandstream Networks GXV3500 Quick Start Manual

Ip video encoder/decoder
Hide thumbs Also See for GXV3500:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual See also: User Manual
Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446, USA
Tel : +1 (617) 566 – 9300
Fax: +1 (617) 247 – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
深圳市南山高新科技园中区
科发路2号1栋（朗峰大厦）5楼
电话: +86 755-2601-4600
传真: +86 755-2601-4601
www.grandstream.cn
GXV3500
IP Video Encoder/Decoder
QuickStart
Guide

Advertisement

loading

Related Manuals for Grandstream Networks GXV3500

Summary of Contents for Grandstream Networks GXV3500

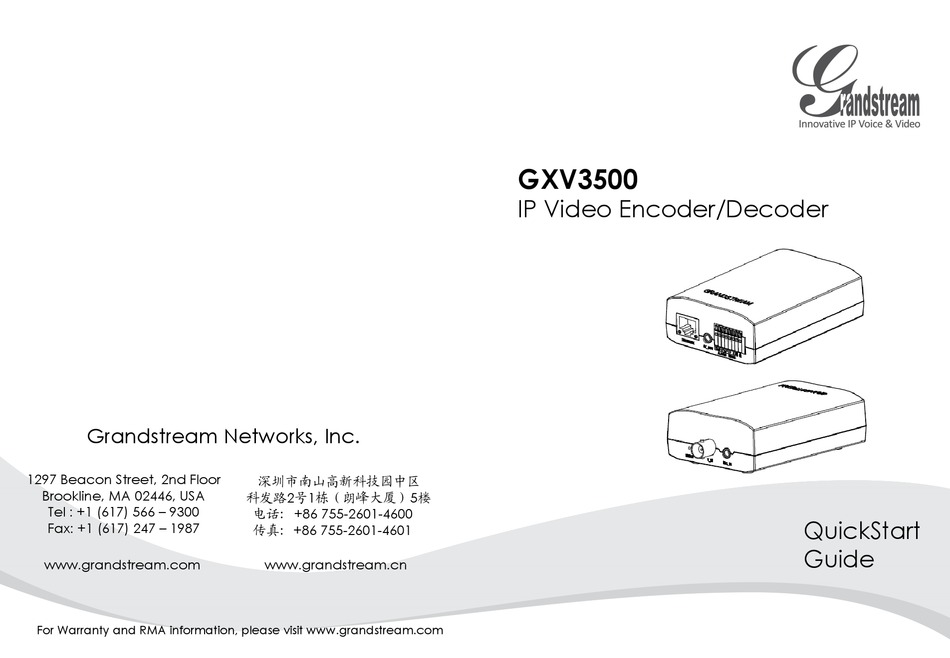

  • Page 1 1297 Beacon Street, 2nd Floor 深圳市南山高新科技园中区 Brookline, MA 02446, USA 科发路2号1栋（朗峰大厦）5楼 Tel : +1 (617) 566 – 9300 电话: +86 755-2601-4600 QuickStart Fax: +1 (617) 247 – 1987 传真: +86 755-2601-4601 Guide www.grandstream.com www.grandstream.cn For Warranty and RMA information, please visit www.grandstream.com...
  • Page 2 Content English............1 简体中文..........11 Español...........21 Français..........31 Deutsch...........41 Italiano............51...

  • Page 3: Connecting The Gxv3500

    • Do not use a third party power adapter • Do not expose this device to temperatures outside the range of -10 C to +55 C • Do not expose the GXV3500 to environments outside of the following humidity range: 10-90% RH (non-condensing)

  • Page 4: Internet Explorer

    Configuring the GXV3500 using Microsoft tep 1: Insert the power adapter’s positive (+) bare wire into the +12V DC port on the GXV3500. Internet Explorer Insert the negative (-) bare wire into the Connect the GXV3500 to the DHCP server ground (GND) port of the GXV3500 using a screwdriver to press on the terminals.
  • Page 5 7: Once you log into the GXV3500’s web tep 5: Open Microsoft Internet Explorer on your PC. interface, the device will indicate that you Type in the IP in the address bar. need to install or update the video plug in.
  • Page 6 Connect the GXV3500 using Static IP If the camera does not get a response from the DHCP server after 3 minutes, it can be accessed by the default IP 192.168.1.168 tep 1: Connect your PC and the GXV3500 to the same network.

  • Page 7: Connection Diagram

    3: Open Microsoft Internet Explorer on your PC. CONNECTION DIAGRAM Type 192.168.1.168 in the address bar. tep 4: Please refer to Steps 6-10 above. Please download the user manual and FAQ for more detailed configuration instructions: http://www.grandstream.com/support/ gxv_series_sur-veillance/gxv3500/documents/ gxv3500_usermanual_english.pdf...
  • Page 8 XV3500 连接方法 注意事项 • 请不要打开、拆卸或修改该设备 请参照下图以及下一页的操作说明。 • 请不要使用第三方的电源适配器 • 请不要在超出 至 摄氏度的环境下使用 此设备 GXV3500 • 请不要将 暴露在超出相对湿度 10-90%范围外的环境下 包装内容 GXV3500一个 12V DC 电源一个 方案A 使用 RJ45 方案 使用 以太网 电源适配器 接口通过 供电 供电 注意: 选择A方案使用电源适配器给设备供电 音频视频线 快速入门指南一本 或选择B方案使用 给设备供电。...
  • Page 9 3500 配置 方案A 步骤 1: 将电源适配器的正极（+）与 GXV3500 GXV3500 DHCP GXV3500 连接 到 服务器环境下, 12V DC 端口相连；使用螺丝刀将负 DHCP 默认通过 获取 地址。 GXV3500 极（-）与 的接地端 端口 相连；将电源适配器的另一端插入 步骤1: 通过浏览器访问地址下载 搜索工具 电源插口； http://www.grandstream.com/products/ 步骤 2: 将 RJ45 网线一端与网络接口相连，另 tools/surveillance/gsurf_pro.zip 一端与集线器、交换机或路由器相 Manage Tool-> 连。...
  • Page 10 GXV3500 步骤5: 打开 浏览器，在地址栏输入搜索到 步骤7: 登录到 网络界面后, 浏览 的设备 地址； 器将提示您安装或更新插件； 步骤6: 界面将会跳出输入用户名及密码的验 证框，出厂时默认的用户名和密码均 admin 为： VideoPlugine.exe 步骤8: 保存 并且在电脑上 运行。重新启动 浏览器，您将会看 到以下窗口提示安装信息； 步骤9: 安装完毕后，您将会看到网页如下页 用户名密码提示窗口 图中所示，点击播放按钮观看视频；...
  • Page 11 步骤2: 将您的PC的IP地址设置为192.168.1.X 将子网掩码设置为255.255.255.0 ； 步骤10: 点击网络用户界面左侧的菜单进行更 多的高级配置。 通过默认的静态IP地址访问 如果将GXV3500置于非DHCP环境下或三分钟 后GXV3500未从DHCP服务器得到响应，它将 使用默认的静态IP地址192.168.1.168访问。 步骤1: 将您的PC与GXV3500通过双绞线相连， 或将您的PC与GXV3500接入同一网段；...
  • Page 12 3500 连接示意图 步骤3: 打开微软的 浏览器，在 地址栏中输入 GXV3500 的出厂默认 地址： 192.168.1.168 步骤4：请参考前页中步骤6-10。 请下载用户手册和常见问题解答，以取得更详 细的配置说明。下载地址: http://www.grandstream.com/support/ gxv_series_sur-veillance/gxv3500/documents/ gxv3500_usermanual_english.pdf...
  • Page 13 Precauciones Conexión del GXV3500 • No intente abrir, desarmar o modificar la unidad Observe la ilustración de abajo cuando siga las • No use un adaptador de corriente de otra marca instrucciones en la página siguiente. • No exponga esta unidad a temperaturas fuera de este rango: -10 C to +55 C •...
  • Page 14 Paso 1: Conecte el terminal positivo (+) del cable Configure el GXV3500 usando el Explora- pelado al conector de +12V en el terminal. dor Internet de Microsoft ® Conecte el terminal negativo (-) del cable pelado al conector GND (-) del terminal. Use un desarmador plano pequeño para presionar...
  • Page 15 Paso 7: Luego de ingresar a la página web, su Paso 5: Abra Microsoft Internet Explorer en su PC. explorador le indicará que se necesita instalar Ingrese la dirección IP en la barra de o actualizar el plug in de video para poder direcciones.
  • Page 16 Conecte la GXV3500 usando una direc- ción IP estática Si la cámara no recibe respuesta del servidor DHCP después de 3 minutos, se puede ingresar usando la IP de fabrica 192.168.1.168 Paso 1: Conecte su PC y el GXV3500 a la misma red.
  • Page 17 Abra Microsoft Internet Explorer ® en su PC. Conexion Coloque 192.168.1.168 en la barra de direcciones. Paso 4: Por favor referirse a los pasos 6-10 arriba. Por favor baje el manual de usuario y FAQ para más instrucciones de configuración: http://www.grandstream.com/support/ gxv_series_sur-veillance/gxv3500/documents/ gxv3500_usermanual_english.pdf...

  • Page 18: Contenu Du Pack

    RECAUTIONS ONNEXION DU GXV3500 • Ne pas tenter d’ouvrir, de désassembler ou de Reportez-vous à l’illustration ci-dessous en suivant les modifier le dispositif instructions sur la page suivante. • Utiliser uniquement un boîtier d’alimentation Grandstream • Ne pas exposer cet appareil à des temperatures hors de la gamme de -10 C to +55 C •...
  • Page 19 Branchez l’autre extremité à Configurez le GXV3500 en utilisant le une prise murale. navigateur Microsoft Internet Explorer ® Configurer le GXV3500 à un serveur DHCP Etape 2: Branchez un cable Ethernet RJ45 au port réseau. Branchez l’autre extremité à un hub/ switch/routeur.
  • Page 20 Etape 7: Une fois connecté sur l’interface Web du Etape 5: Ouvrez Microsoft Internet Explorer sur votre GXV3500, l’appareil indiquera que vous PC. Saisissez l’adresse IP dans la barre devez installer ou mettre à jour le plugin d’adresse. video. Cliquer sur le texte pour le télécharger.
  • Page 21 IP statique Si la caméra ne recoit pas de réponse du serveur DHCP au bout de 3 minutes, vous pousez y acceder pal l’adresse IP par défaut 192.168.1.168 Etape 1: Connectez votre PC et le GXV3500 au meme réseau.
  • Page 22 Diagramme de Etape 3: Ouvrez le navigateur Microsoft Internet connexion du GXV3500 Explorer et tapez 192.168.1.168 dans la barre d’adresse. Etape 4: Référez-vous SVP aux étapes 6-10 ci-dessus. Pour les instructions de configuration détaillées, veuillez télécharger le manuel d’utilisation et ‘laide:...
  • Page 23 Seite bitte die folgende Illustration • Setzen Sie das Gerät nicht Temperaturen unterhalb nach. von -10 °C oder oberhalb von +55 °C aus. • Setzen Sie den GXV3500 nicht Umgebungsbedingungen außerhalb des folgenden Luftfeuchtigkeitsbereichs aus: 10-90 % RH (nicht kon densierend)
  • Page 24 GXV3500 einstecken. Blanken Draht des wendung des Microsoft Internet Explorer® Netzteil-Minus (-) in den Masse-Anschluss Den GXV3500 mit dem DHCP-Server (GND) des GXV3500 einstecken um mit einem Schraubendreher auf die Anschlusskl- verbinden emmen drücken. Das andere Ende des Netzteils in eine Wechselstromsteckdose 1.
  • Page 25 7. Schritt: Sobald Sie sich an der Webschnittstelle des 5. Schritt: Rufen Sie auf Ihrem PC den Microsoft GXV3500 angemeldet haben, zeigt dass Internet Explorer auf und geben Sie in der Gerät an, dass Sie das Video-Plugin installie- Adresszeile die IP-Adresse ein.
  • Page 26 Anschluss des GXV3500 unter Verwendung einer statischen IP-Adresse Falls die Kamera nicht innerhalb von 3 Minuten eine Antwort vom DHCP-Server erhält, kann auf sie unter der Standard-IP-Adresse 192.168.1.168 zugegriffen werden. 1. Schritt: Schließen Sie Ihren PC und den GXV3500 an das gleiche Netzwerk an.
  • Page 27 GXV3500 BEISPIEL-AN- 3. Schritt: Rufen Sie auf Ihrem PC den Microsoft SCHLUSSDIAGRAMM Internet Explorer auf und geben Sie in der Adresszeile 192.168.1.168 ein. 4. Schritt: Befolgen Sie bitte die Schritte 6-10 weiter oben. Bitte laden Sie die Bedienungsanleitung und die FAQ (Häufig gestellte Fragen) herunter, um...

  • Page 28: Contenuto Della Confezione

    • Non utilizzare un adattatore di alimentazione non originale • Non esporre il dispositivo a temperature inferiori a -10 C o superiori a +55 C • Non installare il GXV3500 in ambienti con livelli umidità che non rientrano nella seguente gamma: 10-90% RH (senza condensa) CONTENUTO DELLA...
  • Page 29 GXV3500. Inserire il conduttore nudo Configurare il GXV3500 con Microsoft negativo (-) nella porta a terra (GND) del Internet Explorer ® GXV3500 con un cacciavite per far pressione sui terminali. Inserire l’altra estremità Collegare il GXV3500 al server DHCP dell’adattatore nella presa CA.
  • Page 30 Passo 7: Dopo l’accesso all’interfaccia web del Passo 5: Aprire Microsoft Internet Explorer e inserire l’IP GXV3500, il dispositivo indica che è nella barra degli indirizzi. necessario installare o aggiornare il plug-in video. Fare clic sul testo per scaricare il Passo 6: Compare una finestra pop-up che richiede plug-in video.
  • Page 31 Collegare il GXV3500 utilizzando un IP statico Se la videocamera non riceve risposta dal server DHCP dopo 3 minuti, vi si può accedere attraverso l’IP predefinito 192.168.1.168 Passo 1: Collegare il PC e il GXV3500 alla stessa rete.
  • Page 32 SCHEMA DI COLLEGAMENTO Passo 3: Aprire Microsoft Internet Explorer e digitare DEL GXV3500 192.168.1.168 nella barra degli indirizzi. Passo 4: Far riferimento ai passi 6-10 descritti sopra. Scaricare il manuale dell’utente e le FAQ se si desidera avere istruzioni di configurazione più...
