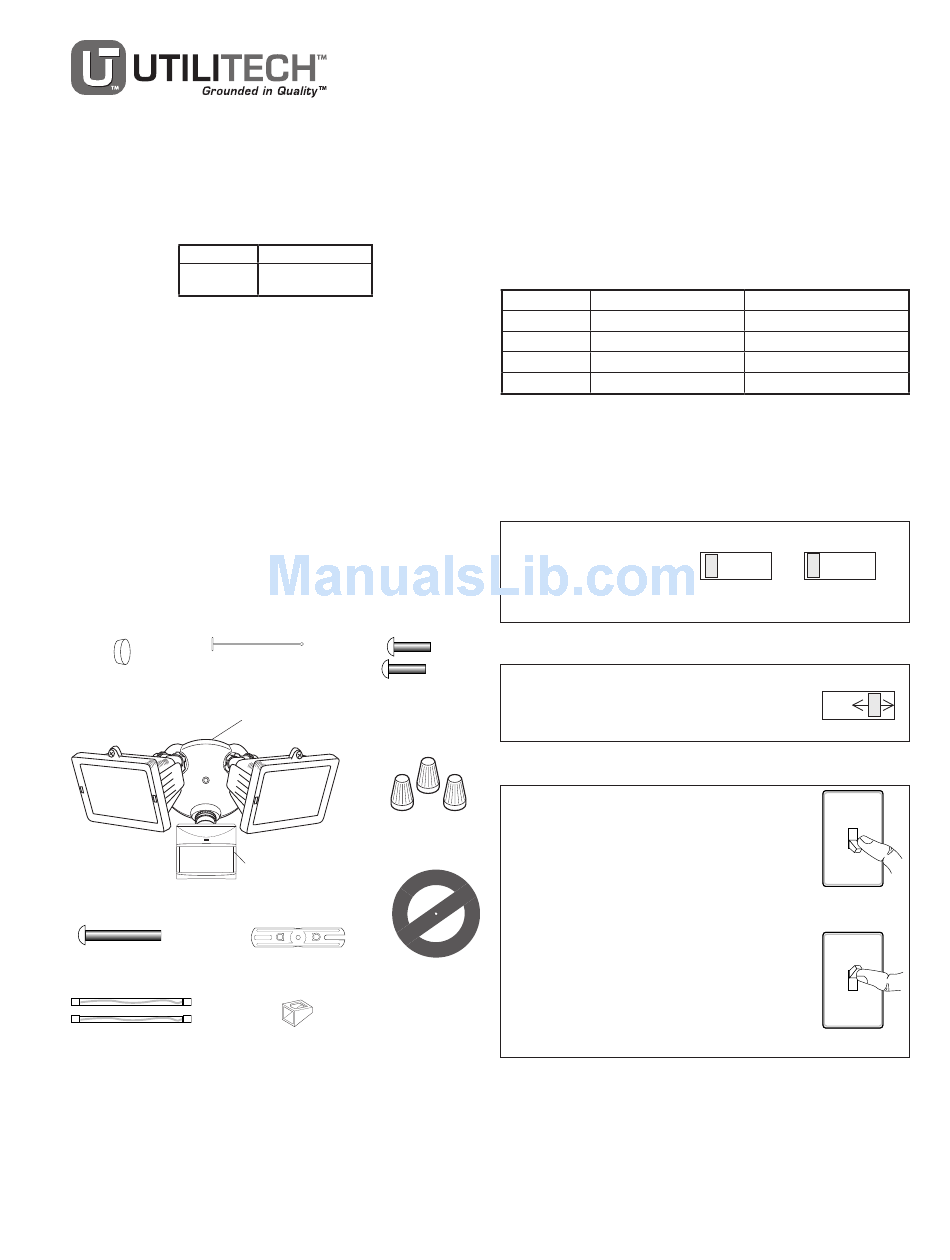

Utilitech DualBrite UT-5512-BZ Owner's Manual

Twin halogen motion sensing light.
Hide thumbs
D
B
Twin Halogen
®
ual
rite
Motion Sensing Light
Items
182159
182161
Questions or problems? Before returning to your re-
tailer, refer to the troubleshooting guide in this manual
or call our technical service department at 1-800-858-
8501 (English speaking only), 7:30 am to 4:30 pm, CST,
Monday – Friday.
Features
• D
Z
™ Technology.
ual
one
• Turns on lighting when motion is detected.
• Automatically turns lighting off.
• D
B
Timer.
®
ual
rite
• Photocell keeps the lighting off during daylight hours.
• LED indicates motion was sensed (day or night).
Package Contents
Plastic Hanger
Rubber Plug
Cover
Plate
Sensor
Light Control
Mounting Bolt
Mounting Strap
2 Halogen Bulbs
© 2007 HeathCo LLC
Models
UT-5512-BZ
UT-5512-WH
6 Mounting
Screws (3 sizes)
3 Wire
Connectors
Gasket
Light Shield
Requirements
• The light control requires 120-volts AC.
• If you want to use Manual Mode, the control must be
wired through a switch.
• Some codes require installation by a qualified
electrician.
• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.
OPERATION
Mode:
On-Time
Test
5 Seconds
Auto
1, 5, or 20 Min
Manual
To Dawn*
Accent
3, 6 Hr, to Dawn
* resets to Auto Mode at dawn.
Note: When first turned on wait about 1
the circuitry to calibrate.
Put ON-TIME switch
on the sensor bottom
to TEST and the D
-
ual
B
switch OFF.
®
rite
Put the ON-TIME switch in the 1, 5,
or 20 minute position.
MANUAL MODE
Manual mode only works at night
because daylight returns the sensor
to AUTO.
Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.
Manual mode works only with the
ON-TIME switch in the 1, 5, or 20
position.
Works:
Day Night
x
/
minutes for
1
2
TEST
ON-TIME
D
B
ual
rite
TEST 1 5 20
Off 3 6 Dusk to
Dawn
AUTO
ON-TIME
TEST 1 5 20
1 Second OFF
then...
... back on.
598-1293-03
x
x
x
x
®

   Related Manuals for Utilitech DualBrite UT-5512-BZ

   Summary of Contents for Utilitech DualBrite UT-5512-BZ

  • Page 1

    ® rite Motion Sensing Light Items Models 182159 UT-5512-BZ 182161 UT-5512-WH Questions or problems? Before returning to your re- tailer, refer to the troubleshooting guide in this manual or call our technical service department at 1-800-858- 8501 (English speaking only), 7:30 am to 4:30 pm, CST, Monday –...

  • Page 2

    Mode Switching Summary TEST Move ON-TIME Switch to 1, 5, or 20 minutes AUTO MANUAL MODE * If you get confused while switching modes, turn the power off for one minute, then back on. After the cali- bration time the control will be in the AUTO mode. Timer ®...

  • Page 3

    Wire the Light Control ❒ Remove the existing light fixture. ❒ Install mounting strap to junction box using screws appropriate for your junction box. ❒ The plastic hanger can be used to hold the fixture while wiring. The small end of the plastic hanger can be threaded through the hole in the center of the cover plate.

  • Page 4

    TEST AND ADJUSTMENT ❒ Turn on the circuit breaker and light switch. NOTE: Sensor has a 1 minute warm up period before it will detect motion. When first turned on, wait 1 minutes. ❒ Turn the RANGE control to the medium position (halfway between MIN and MAX), D and the ON-TIME control to the TEST position.

  • Page 5: Specifications, Troubleshooting Guide

    SPECIFICATIONS Horizontal Range ..Up to 70 ft. (21 m); 100 ft. (30.5 m) with Range Boost. [var ies with surrounding temperature] Vertical Range ..Up to 15 ft. (4.6 m) Sensing Angle ..Up to 240° horizontal. Up to 80° Vertical Electrical Load .

  • Page 6

    Please call 1-800-858-8501 (English speaking only) for assistance before returning If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.com. If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 7:30 AM to 4:30 PM CST (M-F).

  • Page 7

    ® rite Articulos Modelos 182159 UT-5512-BZ 182161 UT-5512-WH ¿Preguntas o problemas? Antes de devolver el producto al minorista, lea la guía de análisis de averías en este manual o llame a nuestro departamento de servicio técnico al 1-800-858-8501 (sólo se habla inglés), de 7:30 am a 4:30 pm, Hora Estándar del Centro, de...

  • Page 8

    Resumen de las modalidades del interruptor PRUEBA Mueva el interruptor de tiempo (ON-TIME) a 1, 5 ó 20 AUTOM. Apague el interruptor por un segundo y préndalo MODO MANUAL * Si se confunde mientras cambia de fases, apague la electricidad por un minuto y préndala de nuevo. Después del tiempo de calibración el control estará...

  • Page 9

    Conecte el Control de Luz ❒ Quite el aparato de luz existente. ❒ Instale la lámina de montaje a la caja de empalme usan- do tornillos apropiados para la caja de empalme. ❒ Se puede usar el colgador plástico para sostener el aparato mientras se instala el cableado.

  • Page 10

    PRUEBA Y AJUSTE ❒ Prenda el cortacircuitos y el interruptor de luz. NOTA: El detector tiene un período de cerca de 1 minutos de calentamiento antes de detectar movimiento. Cuando lo prenda por primera vez, espere 1 minutos. ❒ Gire el control de ALCANCE (RANGE) a la posición media (entre MIN y MAX), DualBrite control de DURACIÓN (ON-TIME) a la posición de PRUEBA (TEST).

  • Page 11

    ESPECIFICACIONES Alcance horizontal ... Hasta 70 pies (21 m), Aumento de Distancia prendido. Hasta 100 pies (30.5 m), Aumento de Distancia apagado. (varía con la temperatura del medio ambiente). Alcance vertical ... Hasta 15 pies (4,6 m) Angulo de detección ... Hasta 240° horizontal. Hasta 80°...

  • Page 12

    Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes de devolver el producto a la tienda. Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L- V).

  • Page 13

    Luminaire halogène double à détecteur de mouvement D Articles Modèles 182159 UT-5512-BZ 182161 UT-5512-WH Des questions ou problèmes? Avant de vous rendre chez le détaillant, consultez la section Dépannage de ce guide ou communiquez avec le service technique au 1 800 858-8501 (en anglais seulement) du lundi au vendredi entre 7 h 30 et 16 h 30, HNC,.

  • Page 14

    Résumé du mode de commutation TEST Placer l’interrupteur ON-TIME à 1, 5 ou 20 minutes AUTO Mettre l’interrupteur hors circuit pendant une seconde, puis le PRIORITÉ MANUELLE remettre en circuit* * Si vous ne savez plus dans quel mode se trouve l’appareil, couper l’alimentation pendant une minute puis la rétablir.

  • Page 15

    Câblage de la Commande D’Éclairage ❒ Enlever l’appareil d’éclairage existant. ❒ Installer la bride de montage sur la boîte de jonction avec les vis appropriées. ❒ Le crochet en plastique peut peut servir à supporter le luminaire pendant le câblage. Le petit bout du crochet en plastique peut être inséré...

  • Page 16

    ESSAIS ET RÉGLAGES ❒ Mettre en circuit le disjoncteur et l’interrupteur d’éclairage. NOTE: Le capteur doit se réchauffer 1 de pouvoir détecter le mouvement. Lorsque l’appareil est mis en circuit, attendre 1 minute. ❒ Placez le bouton RANGE en position médiane (à mi-chemin entre MIN et MAX), le bouton D à...

  • Page 17

    FICHE TECHNIQUE Portée ... . 21 m avec amplification de portée hors circuit et de 30,5 m losqu’en circuit (varie selon la température environnante). Portée verticale ..Jusqu'à 4,6 m Angle de détection .

  • Page 18

    veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide avant de retourner l’article au magasin. En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 7 h 30 et 16 h 30, HNC, du lundi au vendredi.

  • Page 19

    Notes / Notas _________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ 598-1293-03...

  • Page 20

    Información de la compra Renseignements d’achat Model #: _________________ Nº de modelo / N° de modèle Staple Purchase Receipt Here Engrape aquí el recibo de compra Agrafez le reçu d’achat ici PLEASE KEEP YOUR DATED SALES RECEIPT, IT IS REQUIRED FOR ALL WARRANTY REQUESTS. POR FAvOR GUARDE SU RECIBO DE vENTA FECHADO;...

This manual also for:

Dualbrite ut-5512-wh
