Summary of Contents for BenQ ML2241
-
Page 2: Table Of Contents
Содержание Глава 1: Руководство по быстрому включению . 1 1. Просьба ознакомиться с настоящей инструкцией 2 Что входит в руководство по быстрому включению? ..2 Что такое Руководство для пользователя? ......2 2. Содержимое упаковки ..........2 3. Выберите и подготовьте место установки ....3 4. - Page 3 Подключение Композитного видеовхода ......26 Подключение входа SCART ............. 27 Подключение Компонентного видеовхода ......27 Подключение входа S-Video ........... 28 Подключение входа ПК ............28 Подключение входа DVI ............29 Подключение входа HDMI ............. 29 Подключение входа USB ............30 Подключение...
-
Page 4: Глава 1: Руководство По Быстрому Включению

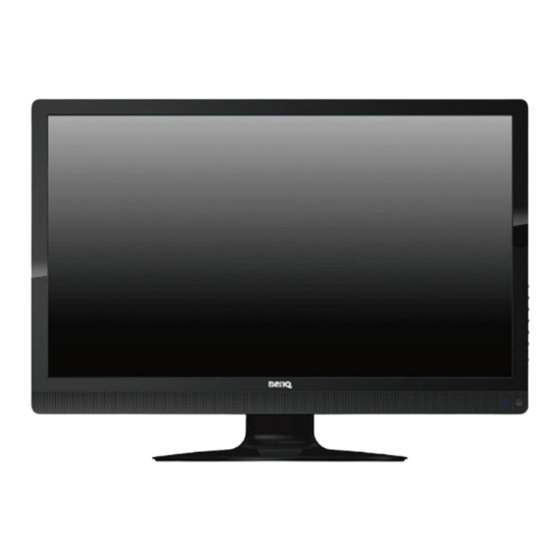

Телевизор со светодиодной подсветкой ML2241/ML2441 Глава 1: Руководство по быстрому включению Добро пожаловать... -
Page 5: Просьба Ознакомиться С Настоящей Инструкцией
1. Просьба ознакомиться с настоящей инструкцией Поздравляем! Теперь у Вас есть современный плоский широкоэкранный цифровой ЖК-телевизор, просмотр которого годами будет доставлять вам истинное удовольствие. Просьба потратить несколько минут на ознакомление с данной инструкцией по быстрому включению перед установкой и эксплуатацией телевизора. Что... -
Page 6: Выберите И Подготовьте Место Установки
3. Выберите и подготовьте место установки Во избежание возможных рисков и для продления срока службы телевизора просьба соблюдать при установке, эксплуатации и чистке телевизора следующие требования: Все жидкокристаллические НЕ располагайте экран на неровной, (ЖК) экраны имеют очень наклонной или неустойчивой тонкий... -
Page 7: Монтаж Основания
4. Монтаж основания Важные указания по технике безопасности При монтаже просьба обращать внимание на следующее: • В целях обеспечения безопасности рекомендуется выполнять монтаж силами не менее двух взрослых людей. • ЖК-панель телевизора является очень хрупкой и легко повреждается. При монтаже или перемещении телевизора избегайте касания ее руками и соблюдайте... -
Page 8: Отсоединение Подставки И Держателя
5. Отсоединение подставки и держателя 1. Выберите ровную устойчивую поверхность и накройте ее мягкой тканью. Поместите ЖК-телевизор на ткань экраном вниз. Прикрепите подставку к нижней части ЖК-телевизора, как показано на рисунке: 2. Поднимите крышку шарниров на держателе, чтобы снять ее, как показано выше... -
Page 9: Регулировка Угла Обзора
6. Регулировка угла обзора Телевизор оборудован регулируемой подставкой. При необходимости, для более удобного просмотра экран телевизора, можно повернуть под соответствующим градусом (макс. до 20 градусов вверх и вниз). 7. Подключение антенного кабеля Подключите кабель телевизионной антенны или кабельного ТВ (CATV) к телевизионному... -
Page 10: Подключение Кабеля Питания
МОГУТ ПРИВЕСТИ К РИСКУ ПОРАЖЕНИЯ ЭЛЕКТРОТОКОМ ИЛИ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА. Просьба обращаться с телевизором осторожно. В случае неисправности отключите питание и отключите кабель питания от телевизора. Отвезите телевизор в ближайший фирменный сервисный центр BenQ для ремонта. Глава 1: Руководство по быстрому включению... -
Page 11: Подготовка К Работе Пульта Дистанционного Управления
9.Подг о товк а к р а б о те п ульт а дис т а нционног о управления Установка батарей Переверните пульт дистанционного управления задней стороной, а затем откройте крышку батарейного отсека. Вставьте батареи (из комплекта), следя, чтобы положительный и отрицательный полюса соответствовали... -
Page 12: Работа С Пультом Дистанционного Управления
Работа с пультом дистанционного управления При нажатии кнопок необходимо держать пульт дистанционного управления лицевой стороной вверх и направленным непосредственно на телевизор. Для обеспечения нормальной работы пульт дистанционного управления необходимо держать в пределах 30 градусов от окошка датчика управления. Расстояние между пультом... -
Page 13: Включение Телевизора
10. Включение телевизора Нажмите кнопку Питание на пульте дистанционного управления. Телевизор включится, и индикатор питания загорится синим светом. При первом включении (и до завершения настройки) на экране появится Исходное меню: Перед тем, как по телевизору можно будет просматривать телепередачи, необходимо дать ему время на поиск и настройку передач телевизионных станций, соответствующих... -
Page 14: Сведения По Уходу И Очистке
Сведения по уходу и очистке • Перед очисткой необходимо отключить телевизор и отсоединить его от сети. • Запрещается использовать пастообразные, жидкие, аэрозольные чистящие средства или чистящие спреи. Необходимо использовать только смоченную, хорошо выжатую и безворсовую чистую мягкую ткань, аккуратно вытерев ей экран. -
Page 15: Глава 2: Руководство Для Пользователя
Телевизор со светодиодной подсветкой ML2241/ML2441 Глава 2: Руководство для пользователя Добро пожаловать... -
Page 16: Ознакомление С Телевизором
Ознакомление с телевизором Вид спереди 1 2 3 4 5 6 7 № Название Описание • При включении телевизора загорается cиним светом. Индикатор • При нахождении телевизора в режиме ожидания питания загорается oранжевым светом. Приемник Принимает сигналы управления с пульта дистанционного сигнала... -
Page 17: Вид Сзади
Вид сзади C D E F G H I J K L MN O P № Название Описание Переключатель питания Данный переключатель используется для включения/ переменного тока выключения сетевого питания. Вход питания Подключается к источнику питания переменного переменного тока тока. Данный... - Page 18 № Название Описание Подключается к аудио выходу персональных компьютеров. Данный разъем используется для PC/DVI Audio In (Аудио ввода звукового сигнала ПК при подключении входа вход PC/DVI) изображения к разъему VGA или DVI (через вход HDMI1) на ПК. Разъем для наушников Служит...
-
Page 19: Ознакомление С Пультом Дистанционного Управления
Ознакомление с пультом дистанционного управления Пульт дистанционного управления POWER Кнопка используется для включения телевизора или его перевода в режим ожидания. 2. DTV/RADIO Функция цифрового телевидения. Производит переключения между программами DTV/RADIO. 3. INFO Кнопка используется для отображения данных об источнике на входе. 4. - Page 20 INPUT Кнопка служит для последовательного переключения каналов. Зеленая кнопка/ Вращение • Зеленая кнопка: функциональная кнопка для работы с телетекстом, редактирования программ или вызова электронной программы передач. • Вращение: поворот фотографии на 90°, 180°, 270°, 360° по часовой стрелке в режиме "Медиа". Красная...
- Page 21 25. WIDE Кнопка используется для регулировки ширины и высоты кадра на экране. 26. RETURN Переключение между текущим и предыдущим каналом. 27. PROG ▼ / ▲ Кнопка служит для последовательного переключения каналов. 28. LIST Отображает список каналов. 29. FAVORITE При нажатии данной кнопки происходит быстрый переход...
- Page 22 • INDEX: Нажмите кнопку Index (Индекс), чтобы вернуться на страницу индексов. • LIST: При нажатии данной кнопки происходит переход из режима Teletext в режим LIST. Выводится список страниц, предварительно сохраненных в памяти. Еще раз нажмите на кнопку LIST, чтобы выйти из режима LIST и вернуться...
-
Page 23: Работа С Пультом Дистанционного Управления
Работа с пультом дистанционного управления Включение, выключение и режим ожидания Включение телевизора После подключения шнура питания к настенной розетке телевизор автоматический переключится в режим ожидания. Индикатор питания будет гореть оранжевым цветом. Нажмите Power на пульте дистанционного управления. Телевизор включится, и индикатор питания загорится синим цветом. Перевод... -
Page 24: Переключение Каналов
Выбор звукового режима телевизора Для переключения доступных звуковых режимов телевизора нажмите TV AUDIO на пульте дистанционного управления. (Доступные режимы будут зависеть от принимаемой звуковой системы ТВ или Видео). Выбор заданного режима аудио Для выбора подходящего из заданных аудио-режимов – Стандартный, Музыка, Кино, Спорт... -
Page 25: Регулировка Задней Подсветки
Использование функции Электронного проводника по программам (EPG) Для вывода на экран Электронного проводника по программам необходимо нажать кнопку GUIDE (ПРОВОДНИК). Для прокрутки каналов вверх или вниз используется кнопка ▲ или ▼ , а для изменения временного периода - ◄ или ► . Для изменения даты необходимо сначала... - Page 26 Формат изображения входного видеосигнала Формат: Описание и использование 16:9 Растягивает изображение 4:3 до соотношения 16:9 и увеличивает полученное изображение на экране. Увеличение1 Рекомендуется при просмотре видео, изначальным форматом 4:3, например, аналогового телевидения. Растягивает изображение 4:3 до соотношения 16:9 и увеличивает полученное...
-
Page 27: Использование Функции Телетекст
Использование функции Телетекст TEXT/MIX на пульте дистанционного Для вывода на экран Телетекста нажмите управления; для его отключения нажмите кнопку еще раз. Телетекст доступен только при выборе в качестве входного источника сигнала ATV и при условии отображения сигнала, транслирующего Телетекст. Не все телевизионные станции и... - Page 28 SIZE В режиме телетекста выберите увеличенный в два раза текст для полноэкранного режима. • Нажмите данную кнопку, чтобы увеличить верхнюю половину страницы. • Повторно нажмите эту же кнопку, чтобы увеличить нижнюю половину страницы. • Еще раз нажмите эту кнопку для возврата в нормальный режим экрана. LIST •...
-
Page 29: Подвод Видео И Аудио Сигналов
Подвод видео и аудио сигналов Варианты входных устройств Данный телевизор поддерживает одновременное подключение нескольких различных типов источников и позволяет на выбор в любое время осуществлять просмотр любого из имеющихся источников. Входное устройство можно выбрать INPUT на пульте дистанционного управления. нажатием •... -
Page 30: Подключение Входа Scart
Подключение входа SCART Подключите SCART своей выходной аппаратуры к разъему SCART телевизора с помощью кабеля SCART (в комплект не входит). Для просмотра видеоизображения с помощью данных входных сигналов INPUT и воспользоваться кнопкой ▲▼ для выбора SCART, необходимо нажать а затем нажать кнопку OK. Аудио-Видео... -
Page 31: Подключение Входа S-Video
Подключение входа S-Video 1. Подключите разъем выхода S-Video на выходной аппаратуре к разъему S-VIDEO на своем телевизоре с помощью кабеля S-Video (в комплект не входит). При соединении следите за тем, чтобы не погнуть вилки и штыри. 2. Подключите разъем аудиовыхода S-Video выходной аппаратуры к левому и правому... -
Page 32: Подключение Входа Dvi
Подключение входа DVI 1. Подключите цифровой видеовыход своей выходной аппаратуры (например, ПК или цифровую телеприставку) к разъему ВХОД HDMI1 на телевизоре с помощью кабеля-переходника с DVI на HDMI (в комплект не входит). 2. Подключите аудиовыход DVI своей выходной аппаратуры к входным разъемам ВХОД... -
Page 33: Подключение Входа Usb
Подключение входа USB Подключение устройства USB через разъем USB IN телевизора. Для просмотра видеоизображения с помощью данного входного сигнала необходимо нажать INPUT и воспользоваться кнопкой ▲▼ для выбора Медиа, а затем нажать кнопку OK. Данное устройство позволяет воспроизводить медиафайлы с устройства USB. Устройство... -
Page 34: Подключение Аудио/Видеоустройства Через Вход Spdif
Подключение аудио/видеоустройства через вход SPDIF Подключите оптический кабель SPDIF (в комплект не входит) от аудио/ видеоустройства в разъем SPDIF ЖК-телевизора. Если вы хотите прослушивать цифровые передачи через внешние динамики, покдлючите к разъему SPDIF на задней панели телевизора домашний кинотеатр (или усилитель). Кабель... -
Page 35: Экранное Меню (Osd)
Экранное меню (OSD) Структура экранного меню Тип входного сигнала SCART YPbPr HDMI AV S-Video Медиа • Режим • Режим изображения изображения • Контрастность • Контрастность • Яркость • Яркость • Цветность • Цветность • Оттенок • Оттенок • Резкость • Резкость... - Page 36 Тип входного сигнала SCART YPbPr HDMI AV S-Video Медиа • Backlight НАСТРОЙКА • Сброс • Обновление ПО • Блокировка системы • Установка пароля БЛОКИРОВКА отсутствуют • Блокировка программы • Родительский контроль • Выбрать • Автонастройка • DTV Ручная настройка КАНАЛ •...
-
Page 37: Навигация По Экранному Меню
Навигация по Экранному меню Экранное меню можно использовать для регулировки настроек на телевизоре. Для вывода Экранного меню необходимо нажать MENU на телевизоре: Работа в Экранном меню Например, для регулировки резкости изображения: Нажмите MENU для вывода на экран Экранного меню. Для выбора гла вного... -
Page 38: Меню Картинка
Меню КАРТИНКА Доступные пункты меню зависят от выбранного источника входного сигнала. Рисунок приведен в качестве справки. Пункт Функция Действие Диапазон Обеспечивает полный набор нужных настроек, отрегулированных по цвету, контрасту, яркости, тону и резкости, в • Стандартный соответствии с различными условиями Режим... - Page 39 Пункт Функция Действие Диапазон • Полноэкранное • Увеличение1 • Увеличение2 Отношение Выбор осуществляется из настроек • Панорама сторон Широкоэкранного режима. • ABTO Для изменения • выбора • Уменьшение нажмите ◄ растра или ► . Выбор диапазона Красного, Синего Диапазон и Зеленого HDMI из Полного или •...
- Page 40 случае подключения на входе источника VGA. Настройка Пользовательского режима изображения Настройки можно отрегулировать в меню Изображения и сохранить их в качестве Индивидуального режима изображения. Для выбора данных режимов напрямую можно нажать PICTURE на пульте дистанционного управления. Нажмите MENU для вывода на экран Экранного меню. ◄...
-
Page 41: Меню Звук
Меню ЗВУК Доступные пункты меню зависят от выбранного источника входного сигнала. Рисунок приведен в качестве справки. TruSurround HD, SRS and the symbol are trademarks of SRS Labs, Inc. TruSurround HD technology is incorporated under license from SRS Labs, Inc. Пункт Функция... -
Page 42: Меню Время
Меню ВРЕМЯ Доступные пункты меню зависят от выбранного источника входного сигнала. Рисунок приведен в качестве справки. Пункт Функция Действие Диапазон • Дата Служит для установки часов. • Месяц При подключении входа Цифрового ТВ Часы • Год Часы отрегулировать нельзя. Часы будут •... -
Page 43: Меню Настройка
Меню НАСТРОЙКА Доступные пункты меню зависят от выбранного источника входного сигнала. Рисунок приведен в качестве справки. Пункт Функция Действие Диапазон • English • Español • Ελληνικά • Français • Hrvatski • Italiano • Magyar • Nederlands Язык Выберите нужный язык Экранного меню. •... - Page 44 Пункт Функция Действие Диапазон Выкл., 10, OSD Таймер Позволяет выбрать время воспроизведения 15, 30, 45, 60 откл. экранного меню. (секунд) SCART Позволяет выбрать вход сигнала SCART • AV / RGB сигнала (доступна только в SCART). • Служит для обеспечения поддержки разъемом...
-
Page 45: Меню Блокировка
Меню БЛОКИРОВКА Доступные пункты меню зависят от выбранного источника входного сигнала. Рисунок приведен в качестве справки. Для использования данной функции необходимо ввести четырехзначный пароль. Заводской пароль – 0000. Пункт Функция Действие Диапазон Для изменения выбора Блокировка Выбор включения блокировки ТВ- •... -
Page 46: Меню Канал
Меню КАНАЛ Доступные пункты меню зависят от выбранного источника входного сигнала. Рисунок приведен в качестве справки. Пункт Функция Действие Диапазон Для изменения • ATV+DTV Выбор диапазона Автоматической выбора Выбрать • Только ATV настройки. нажмите ◄ • Только DTV или ► . Нажмите... -
Page 47: Подключение Карты Ои (Общего Интерфейса)
Подключение карты ОИ (Общего интерфейса) Для просмотра кодированных (платных) услуг в режиме цифрового ТВ. 1. ВСТАВКА КАРТЫ ОИ Вставьте карту ОИ в паз до упора в направлении, указанном стрелкой. 2. ИЗВЛЕЧЕНИЕ КАРТЫ ОИ При извлечении карты ОИ не следует пытаться вытащить ее с усилием. Для этого... -
Page 48: Воспроизведение Медиа - Устройство Usb
проблемы совместимости. • Перед подключением устройства к телевизору создайте резервные копии файлов, чтобы предотвратить их повреждение или потерю данных. Компания BenQ не несет ответственность за какое-либо повреждение файлов данных или потерю данных. • Чем выше разрешение изображения, тем больше требуется времени для его... -
Page 49: Экран Отображения Медиа
Экран отображения медиа Список медиа: в данном поле отображаются типы поддерживаемых источников медиа (фото, музыка, кино, текст). Организация папок: отображается подробная информация о папках и именах файлов. Справка - Кнопка НАЗАД: выход из текущего меню и возврат в главное меню. - Кнопка... -
Page 50: Просмотр Фотографий Или Слайд-Шоу
Просмотр фотографий или слайд-шоу Инструкция по основным операциям 1. Кнопкой ◄ или ► , выберите значок ФОТО, и нажмите кнопку ОК для выбора. 2. Кнопкой ▲ или ▼ выберите, при необходимости, подпапку и нажмите кнопку ОК, чтобы открыть папку. 3. При перемещении кнопками ▲ и ▼ светящейся полоски отображается отображается предварительное... -
Page 51: Воспроизведение Музыки
Воспроизведение музыки Инструкция по основным операциям 1. Кнопкой ◄ или ► , выберите значок MUSIC, и нажмите кнопку ОК для выбора. 2. Кнопкой ▲ или ▼ выберите, при необходимости, подпапку и нажмите кнопку ОК, чтобы открыть папку. 3. Кнопками ▲ и ▼ выберите нужный файл медиа. Поддерживаемые... - Page 52 Воспроизведение музыки в фоновом режиме 1. Можно выбрать режим "Воспроизведение только выбранных файлов" или "Воспроизведение всей музыки из одной папки", следуя приведенным выше инструкциям. 2. После начала воспроизведения нажмите кнопку BACK для возврата в предыдущее меню. Теперь можно выбрать значок фотографии или текста для воспроизведения слайд-шоу...
-
Page 53: Воспроизведение Видео
Воспроизведение видео Инструкция по основным операциям 1. Кнопкой ◄ или ► , выберите значок ВИДЕО, и нажмите кнопку ОК для выбора. 2. Кнопкой ▲ или ▼ выберите, при необходимости, подпапку и нажмите кнопку ОК, чтобы открыть папку. 3. Кнопками ▲ и ▼ выберите нужный файл медиа. Поддерживаемые... - Page 54 Воспроизведение всех видеофайлов из одной папки 1. Войдите в нужную подпапку, следуя приведенным выше инструкциям. 2. Кнопкой запустите видео. 3. Телевизор воспроизведет каждый из поддерживаемых видеофайлов в данной папке. После воспроизведения последнего видеофайла произойдет возврат к воспроизведению первого видеофайла из списка. 4.
-
Page 55: Отображение Текста
Отображение текста Инструкция по основным операциям 1. Кнопкой ◄ или ► , выберите значок ТЕКСТ, и нажмите кнопку ОК для выбора. 2. Кнопкой ▲ или ▼ выберите, при необходимости, подпапку и нажмите кнопку ОК, чтобы открыть папку. 3. Кнопками ▲ и ▼ выберите нужный файл медиа. Поддерживаемые... -
Page 56: Справочная Информация
настоящей редакции и внесения периодических изменений в содержание без обязательного уведомления кого-либо о таких пересмотрах и изменениях. Авторское право Авторское право от 2010 г., Корпорация BenQ. Все права защищены. Запрещается копирование, передача, переписывание, хранение в информационно-поисковых системах или перевод на какие-либо языки... -
Page 57: Габаритные Размеры
Габаритные размеры ML2241 51842 3940 21842 29042 ML2441 56343 29042 21842 Справочная информация... -
Page 58: Технические Характеристики
Технические характеристики Модель ML2241 ML2441 Вес (Нетто) с подставкой 3,9 кг 4,7 кг с подставкой 518,2 x 386,6 x 218,2 мм 563,3 x 413,2 x 218,2 мм Габаритный размеры (ширина х без 518,2 x 332,7 x 39,0 мм 563,3 x 358,2 x 39,0 мм... -
Page 59: Поддерживаемое Разрешение Входного Сигнала Пк (D-Sub/Dvi)
Поддерживаемое разрешение входного сигнала ПК (D-Sub/DVI) Горизонтальная Вертикальная Тактовая частота Разрешение частота частота Примечание (МГц) (кГц) (Гц) 720 x 400 31.469 70.080 28.320 VESA 640 x 480 31.469 59.940 25.175 640 x 480 37.861 72.809 31.500 VESA 640 x 480 37.500 75.000 31.500... -
Page 60: Поддерживаемое Разрешение Входного Компонентного Видеосигнала
Поддерживаемое разрешение входного компонентного видеосигнала Горизонтальная Вертикальная Тактовая частота Разрешение частота частота Примечание (МГц) (кГц) (Гц) 720 x 480 15.735 13.5 SDTV 480i 720 x 480 31.25 EDTV 480p 720 x 576 15.625 13.5 SDTV 576i 720 x 576 31.25 EDTV576p 1280 x 720 74.25... -
Page 61: Настройка Нужного Разрешения Выходного Сигнала На Пк
Настройка нужного разрешения выходного сигнала на ПК Before connecting the display to a Персональный компьютер to display Персональный компьютер video, please follow the instructions below (in Windows XP for example) to setup appropriate output resolution. На Рабочем столе Windows сделайте щелчок правой кнопкой мыши и выберите в... -
Page 62: Поиск И Устранение Неисправностей
Поиск и устранение неисправностей Существует много неподконтрольных BenQ внешних факторов и обстоятельств, способных вызвать неполадки телевизора. Ниже в качестве справки приведены некоторые из наиболее распространенных неисправностей, которые могут быть устранены пользователем. Перед тем как обратиться в ближайших центр обслуживания клиентов, просьба... -
Page 63: Директива Weee
Директива WEEE Утилизация электрических и электронных отходов частными лицами на территории Европейского Союза. Данный символ на изделии или на упаковке означает, что данное изделие запрещается утилизировать наравне с бытовыми отходами. Необходимо утилизировать его, передав его в соответствующие центры по переработке электрических и... - Page 64 Marking for the content condition of chemicals Chemical Substance Table Coarse Classification Cr6+ PBBs PBDEs Front bezel ¡ ¡ ¡ ¡ ¡ ¡ Back-cover ¡ ¡ ¡ ¡ ¡ ¡ LCD panel ¡ ¡ ¡ ¡ ¡ ¡ Power PCBA exempted ¡...
