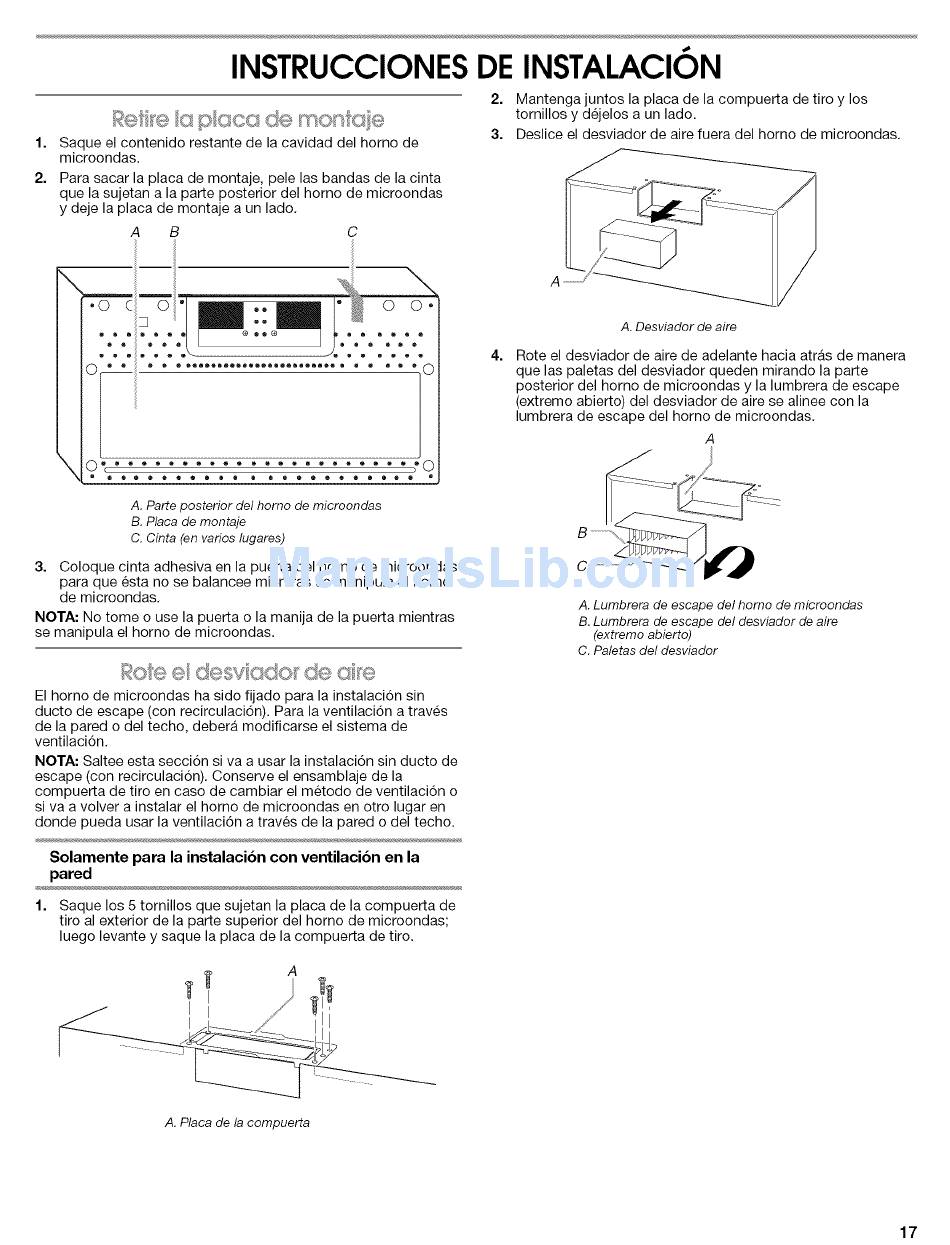

INSTRUCCIONESDE INSTALACION
I.
2.
de n otGe
Saque el contenido restante de la cavidad del homo de
microondas.
Para sacar la placa de montaje, pele las bandas de la cinta
que la sujetan a la parte posterior del homo de microondas
y deje la placa de montaje a un lado.
2. Mantenga juntos la placa de la compuerta de tiro y los
tornillos y dejelos a un lado.
3. Deslice el desviador de aire fuera del horno de microondas.
A B C
®(
O--
irf'%°
• eg ee eel_jeQReeRjoReeRoeR=oR=oJ'Qg = • = ® = • =e Rg e_
\ O'_ ......................
_O
= • • • • • • • • • • • • • • • • • e • • • •
A. Parte posterior del homo de microondas
B. Placa de montaje
C. Cinta (en varios lugares)
3. Coloque cinta adhesiva en la puerta del homo de microondas
para que esta no se balancee mientras se manipula el homo
de microondas.
NOTA: No tome o use la puerta o la manija de la puerta mientras
se manipula el homo de microondas.
El homo de microondas ha sido fijado para la instalaci6n sin
ducto de escape (con recirculaci6n). Para la ventilaci6n a traves
de la pared o del techo, debera modificarse el sistema de
ventilaci6n.
NOTA: Saltee esta secci6n siva a usar la instalaci6n sin ducto de
escape (con recirculaci6n). Conserve el ensamblaje de la
compuerta de tiro en caso de cambiar el metodo de ventilaci6n o
siva a volver a instalar el homo de microondas en otro lugar en
donde pueda usar la ventilaci6n a traves de la pared o del techo.
Solamente para la instalacibn con ventilacibn en la
pared
1. Saque los 5 tornillos que sujetan la placa de la compuerta de
tiro al exterior de la parte superior del homo de microondas;
luego levante y saque la placa de la compuerta de tiro.
A
A. Desviador de aire
Rote el desviador de aire de adelante hacia atras de manera
que las paletas del desviador queden mirando la parte
posterior del horno de microondas y la lumbrera de escape
(extremo abierto) del desviador de aire se alinee con la
lumbrera de escape del homo de microondas.
A
C
A. Lumbrera de escape del homo de microondas
B. Lumbrera de escape del desviador de aire
(extreme abierto)
C. Paletas del desviador
A. Placa de la compuerta
17
