Electrolux Bestgreen BM115T92RB Instruction Manual

Bestgreen
Hide thumbs

Advertisement

Quick Links

BM115T92RB
Instruction manual
Please read these instructions care-
ful ly and make sure you un der stand
them before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d'instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes
de usar esta maquina.
02227_PL_LT_CRD
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.

Advertisement

loading

  Related Manuals for Electrolux Bestgreen BM115T92RB

  Summary of Contents for Electrolux Bestgreen BM115T92RB

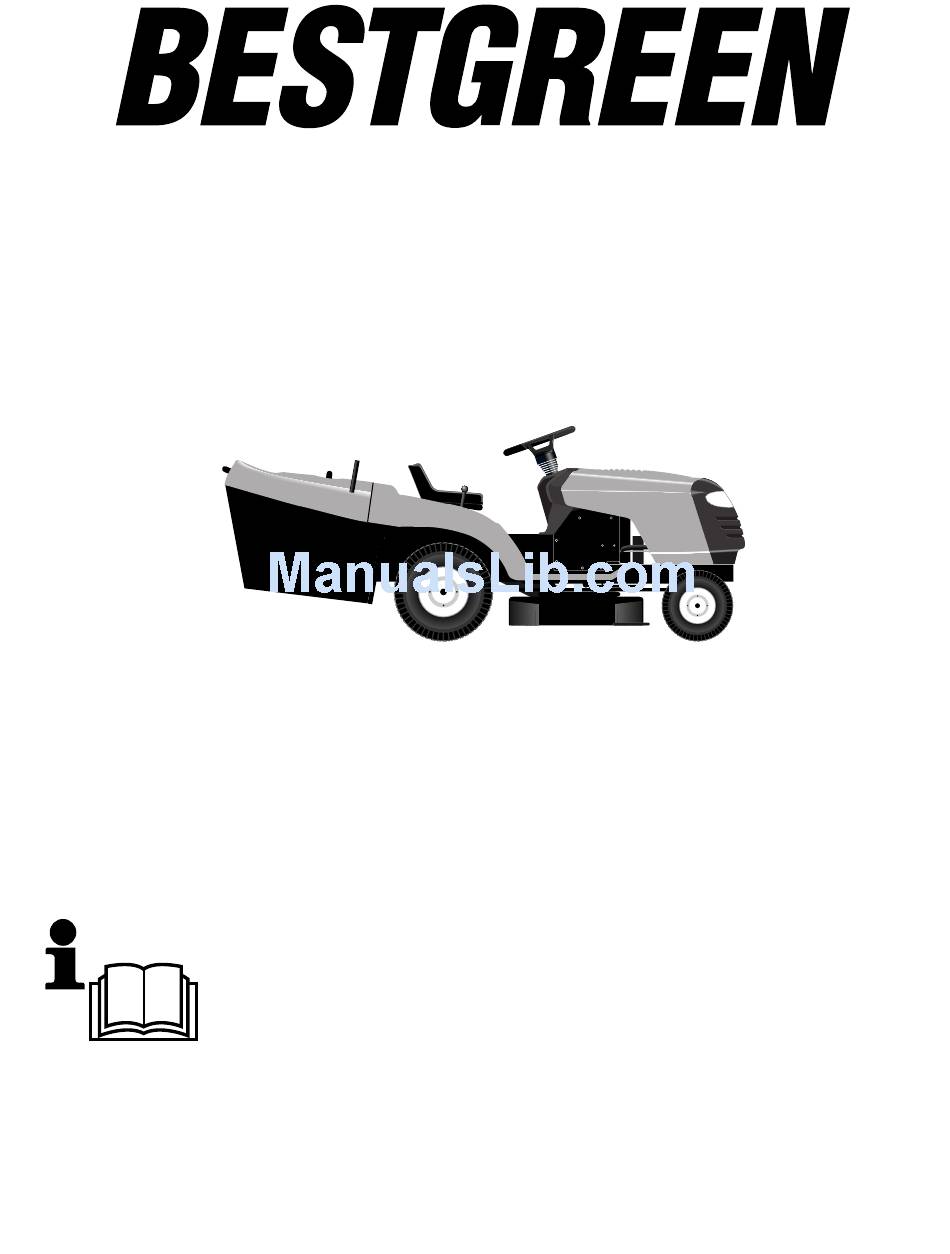

  • Page 1 BM115T92RB 02227_PL_LT_CRD Manuale di istruzioni Manuel d’instructions Instruction manual Prima di utilizzare la macchina leggete Merci de lire trés attentivement le Please read these instructions care- queste istruzioni con attenzione ed ac- manuel d'instructions. Assurez-vous ful ly and make sure you un der stand certatevi di averle comprese bene.
  • Page 2 Safety rules. Reglas de seguridad. Sicherheitsvorschriften. Norme antinfortunistiche. Règles de sécurité. Veiligheidsregels. Assembly. Montaje. Zusammenbau. Montaggio. Montage. Montering. Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Funzionamento. Description du fonctionnement. Beschrijving van functies. Before starting. Antes del arranque. Maßnahmen vor dem Anlassen. Prima dell’avviamento.
  • Page 3: Safety Rules

    1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. I. Training • Before attempting to start the engine, disengage all blade attachment clutches and shift into neutral.
  • Page 4 IV. Maintenance and Storage • Keep all nuts, bolts and screws tight to be sure the equip- ment is in safe working condition. • Never store the equipment with petrol in the tank inside a building where fumes may reach an open fl ame or spark.
  • Page 5 - nadat u een ongewenst voorwerp heeft geraakt. BM115T92RB Inspecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en gebruikt; - als de machine abnormaal begint te trillen (onmid- dellijk controleren). 11,5/8,6 - vor dem Entfernen von Verstopfungen aus dem Mäh- werk oder dem Auswurf;...
  • Page 6 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole fi nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
  • Page 7 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole fi nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
  • Page 8 01738 AUGEN UNVER- GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE ZÜGLICH MIT WASSER AUGEN SCHÜTZEN • FUNKEN KANN ERBLINDUNG AUSSPÜLEN. SOFORT EXPLOSIVE GASE ODER SCHWERE VERÄT- ÄRZTLICHE HILFE KÖNNEN ERBLINDUNG • FEUER ZUNGEN VERURSACHEN. AUFSUCHEN. UND KÖRPERVERLET- • RAUCHEN ZUNGEN VERURSAC- HEN. GEVAAR GEEN ZWAVELZUUR OGEN ONMIDDELLIJK...
  • Page 9 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Page 10 Asiento Remueva la manilla de ajuste y la arandela plana que ase- guran el asiento al empaque de cartón y póngalos de lado para poder utilizarlos durante la instalación del asiento sobre el tractor. Gire el asiento hacia arriba y remuevalo del embalaje de cartón.
  • Page 11 NOTE! Check that the fl ex is correctly con nect ed to the safe ty switch (3) on the seat hold er. HINWEIS! Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist. REMARQUE: Vérifi...
  • Page 12 1. Battery Cover 1. Tapador del a c u- Install battery mulador NOTE: If battery is put into service after month and year 2. Cable Positive (+) indicated on label, charge battery for minimum of one hour 2. Cable positivo (+) 3.
  • Page 13 WARNING: Positive terminal must be con nect ed fi rst to prevent sparks from ac ci den tal grounding. Remove terminal caps and discard. Connect the red cable to + and then the black earth ca ble to -. Screw tight the cables.
  • Page 14 PARA AJUSTAR LAS RUEDAS CALIBRADORAS Las ruedas calibradoras están bien ajustadas cuando se encuentran un poco a distancia del terreno al mismo tiempo que la segadora esté a la altura de corte de- seada. Entonces las ruedas calibradoras mantienen el conjunto segador en posición para prevenir el corte raspeo en casi todos los terrenos.
  • Page 15 To install bagger com po nents to tractor 1. Support Bracket 2. Clevis Pin 10 x 17mm 3. Retainer Spring 4. Clevis Pin 10 x 50mm 5. 10,3mm (13/32") flat 1. Dis charge Chute washer 2. 3/8 Nut 3. Flat Washer •...
  • Page 16 To Assemble Bagger NOTE: For ease of assembly, you may wish to obtain the assistance of another person when putting the bagger to- geth er. 1. Front bagger tube • Holes in front bagger tube are at an angle. Place front bagger tube against lower bagger tube and check for 2.
  • Page 17: Table Of Contents

    3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies 02697 Anordnung der Bedienungseinrichtungen Positioning of controls 1. Throttle control 1. Gashebel 2. Brems- und Kupplungspedal 2. Brake and clutch pedal 3.
  • Page 18 1. Throttle control The throttle control regulates the engine revs and thus the rotation speed of the blades. = Full speed = Idling speed 1. Gashebel Mit dem Gashebel wird die Drehzahl des Motors und damit die Drehgeschwindigkeit des Mähaggregats geregelt. = Vollgas = Leerlauf 1.
  • Page 19: Brake And Clutch Pedal

    2. Pedal de freno y de embrague Al apretarlo se frena el vehículo y al mismo tiempo se desa copla el motor deteniéndose la propulsión. 2. Pedale freno/frizione Premendo il pedale il trattore si frena, il motore va in folle e cessa la trazione.
  • Page 20: Connection/Disconnection Of The Cutting Unit

    4. Commande d'embrayage et de débrayage du carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.
  • Page 21 01949 START 6. Cerradura de encendido 6. Ignition Lock La llave de encendido puede hallarse en tres posiciones There are three different positions for the ignition key: diferentes: All electric current bro ken. Corriente eléctrica cortada Electric current connected. Corriente eléctrica conectada START Start motor connected.
  • Page 22 7. Frein de stationnement Pour enclencher le frein de stationnement : 1. Enfoncer à fond la pédale d'embrayage/frein. 2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levi er du frein de stationnement qui restera dans sa position verrouillée (en haut).
  • Page 23 4. Before starting. 4. Maßnahmen vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Filling up Reposición de combustible The en gine should be run of pure (not oil mixed) un lead ed El motor ha de funcionar con gasolina pura (sin mezcia de petrol.
  • Page 24 Oil level Nivel de aceite The combined oil refi lling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Page 25 Tire air pressure Check the tire pressure regularly. The pres sure in the front tires should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the back tires. Reifendruck Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck in den Vorderreifen soll 1 bar betragen, in den Hinterreifen 0,8 bar.
  • Page 26 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Démarrage du moteur S'assurer préalablement que le carter de coupe est en posi- tion de transport (c'est à dire : relevé au maximum) et que le levier d'embrayage et de débrayage du carter de coupe est en position "débrayée"...
  • Page 27 Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben. Si le moteur est chaud : pousser la commande des gaz à mi-distance de sa position d'accélération maximale. " ". Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases "...
  • Page 28 NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta immediately breaks the current to the en gine if the la corriente al motor si el con duc tor sale del asiento con driver leaves the seat with en gine run ning and with the el motor en marcha y con la palanca de acoplamiento/ con nec tion/dis con nec tion le ver in position “connection”.Your...
  • Page 29 Cutting tips Conseils pour la tonte • Clear the lawn from stones and other objects which can • Retirer de la pelouse, les pierres et autres objets qui be thrown away by the blades. pourraient être propulsés par les lames et devenir ainsi des pro jec tiles dangereux.
  • Page 30 Pour vider le bac: Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames. • Amener le tracteur là ou vous souhaitez le décharger. • Mettre le levier de boîte de vitesses au point mort et tirer le frein à...
  • Page 31 To convert mower • Fixieren Sie den Kanal, indem Sie die beiden Haken in die dafür vorgesehenen Bohrungen einrasten lassen. (Converting to mulching or rear discharging will re quire the • Montieren Sie den Deflektor, indem Sie die vier (4) purchase of these ac ces so ries.) Flügelschrauben in die dafür vorgesehanan Bohrungen, To mulching...
  • Page 32 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 10°. Les risques de renversement étant alors très impor- tants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Page 33 Switching off the engine Disconnect the cutting unit by moving the connect/disconnect lever downwards. Move the gas control to “ ”. Lift up the cut- ting unit and turn the ignition key to “STOP” position. Abstellen des Motors Mähaggregat durch Abwärtsführen des Aggregatschalthebels auskuppeln.
  • Page 34 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en be carried out: el equipo de corte, hay que hacer lo siguiente: •...
  • Page 35 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
  • Page 36 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a regular NOTA: El mantenimiento periódico ha de hacerse con regu- basis in order to keep your tractor in good running condition. laridad a fi n de mantener el tractor en buen estado. WARNING: Disconnect spark plug wire to prevent ac ci - ADVERTENCIA: Antes de efectuar cualquier reparación, den tal starting before attempting any repair, inspection, or...
  • Page 37 Pour assurer l'entretien du moteur Se référer au manuel d'utilisation du moteur. Vidange de l'huile du moteur • Retirer le bouchon (1) et placer le tuyau de vidange (2). • Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile.
  • Page 38 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every. Every. Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil fi lter) ........... • Change engine oil (with oil fi lter) ................•...
  • Page 39 Blades Lames: The blades should be sharp to achieve best cutting results. Les lames doivent être parfaitement affûtés pour obtenir une Sharpening can be carried out with a fi le or grinding disc. belle coupe. L'affûtage peut être réalisé à l'aide d'une lime ou d'une meule.
  • Page 40 5 Star pattern blade The center of this blade has a fi ve (5) star pattern. The bolt that attaches this blade has normal Right Hand threads that loosens by turning ( ) counter-clock wise and tightens by turn ing ( ) clockwise. Messerbalkenbohrung mit fünfeckige Ausspa- rung Die Bohrung des Messerbalkens hat eine fünfeckige Ausspa-...
  • Page 41 For best results mower blades must be kept sharp. Re place Para alcanzar resultados mejores las cuchillas de la sega- bent or damaged blades. dora hay que mantenerlos afi lados. sustituya las cuchillas torcidos y estropeados. BLADE REMOVAL C'MO DESMONTAR LAS CUCHILLAS •...
  • Page 42 38mm Brakes The brakes are located inside the right rear wheel. The wheel should be dismantled for best ac cess. • Press down the clutch/brake pedal and engage the park- ing brake. Bremse Die Bremse sitzt innerhalb des rechten Hinterrades. Für beste Zugänglichkeit ist das Rad auszubauen.
  • Page 43 Dismantling of the cutting unit Work from the right side of the machine. 1. Take off the belt from the engine pulley (1). 2. Remove the two rear retainer springs (2) and knock off the axle taps with a hammer. Demontage des Mähdecks Arbeiten Sie auf der rechten Seite der Maschine.
  • Page 44 Assembly of the cutting unit 3. Remove the retainer springs (3), (4), (5) and axles. • Push in the cutting unit under the machine. 4. Pull the lever for lifting/lowering the cutting unit back- wards. • Assemble in the reverse order to dismantling. 5.
  • Page 45 Remplacement de la courroie d'entraînement du carter de coupe 1. Déposer le carter de coupe (voir chapitre précédent). 2. Sortir la courroie d'entraînement des gorges de poulie en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies. 3.
  • Page 46 01268 Adjustment of the cutting unit A. In the direction of travel 1. Check that the air pressure is correct in all four tires. To achieve best cutting results the cutting unit’s front edge (B) 2. Make sure that the machine is on a horizontal surface. should be about 10 mm (0.375") low er than the back edge 3.
  • Page 47 REGLAGE TRANSVERSAL 00598 • Relever le carter de coupe au maximum. • A partir du milieu de chaque extrémités latérales du carter de coupe, mesurer la distance du bord du carter par rap- port au sol . “A” • La distance (A) doit être la même des deux côtés à 6 mm “A”...
  • Page 48 Cambio de correa propulsora 1. Desmontar el equipo de corte del tractor. 2. Desmontar el limitador de movimientos del acoplamiento (1). 3. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (2), de la acoplamiento (3).
  • Page 49 EINSTELLUNG DES SCHALTHEBELS DES DIF- FERENTIALGETRIEBES Das Differentialgetriebe muß sich in Leerlaufstellung be- fi nden, wenn der Schalthebel in der Neutral-Stellung (N) (Verschlußsperre) steht. Diese Einstellung wird bereits vom Hersteller im Werk durchgeführt. Sollte es jedoch dennoch erforderlich sein, weitere Einstellungen vorzunehmen, so muß folgendermaßen vorgegangen werden: •...
  • Page 50 7. Troubleshooting. 7. Störungssuche. Motor springt nicht an Engine will not start 1. Kraftstoff fehlt im Kraftstofftank. 1. No fuel in fuel tank. 2. Defekte Zündkerze. 2. Plug defective. 3. Defekter Zündkerzenanschluß. 3. Plug connection defective. 4. Schmutz in Vergaser oder Kraftstoffl eitung. 4.
  • Page 51 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. The following steps should be taken when mowing Suivre la procédure suivante une fois la saison termi- season is over: née: • Clean the entire machine, especially underneath the En fi n de saison, suivre la procédure suivante pour le cutting unit cover.
  • Page 52 DECLARACIÓN DE CONFORMIDAD El Fabricante: The Manufacturer: • Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA • Electrolux Home Products, 172 Old Elloree Road, Orangeburg, SC 29115, USA Por este medio declara que el equipo descrito a continuación;...
