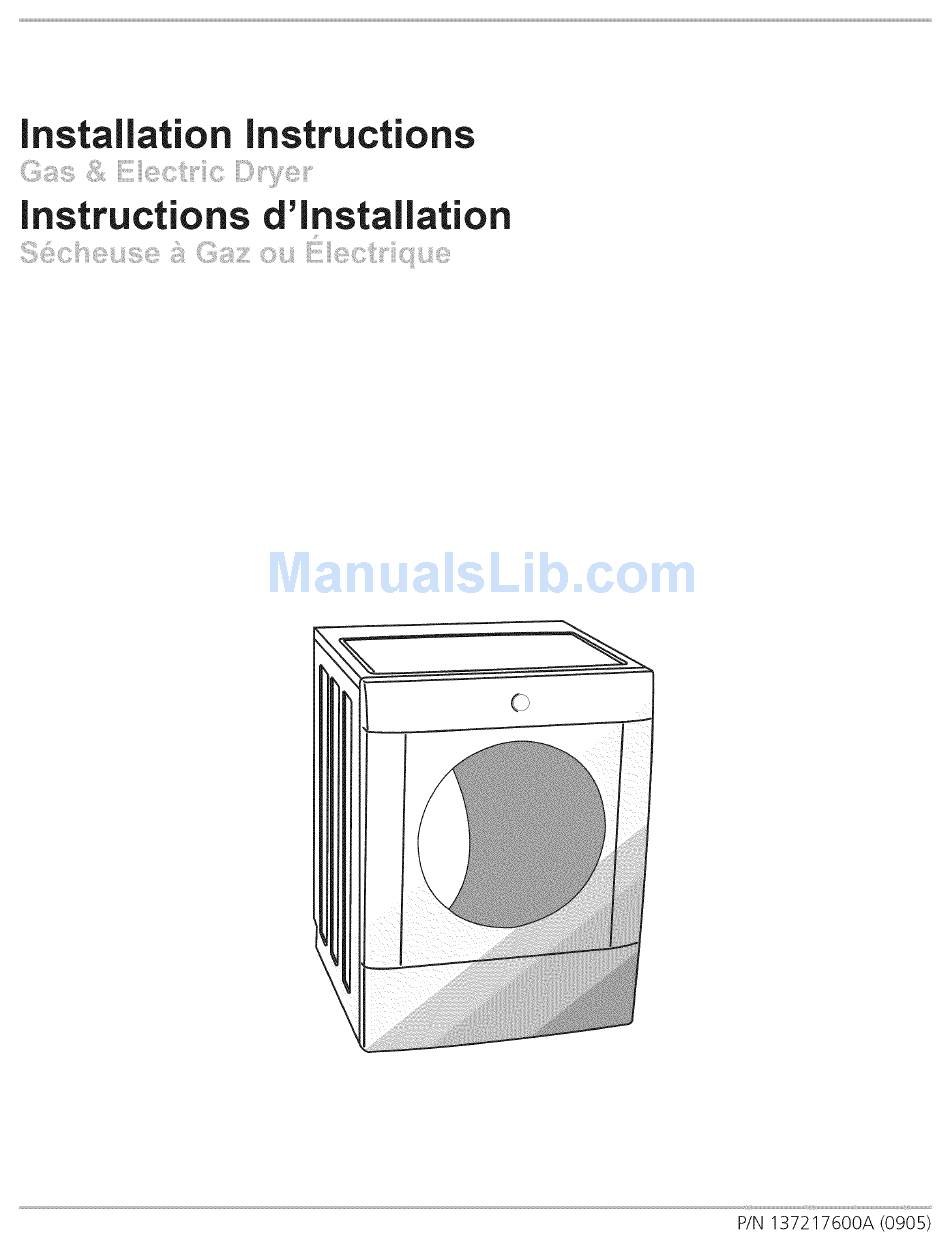

  • Page 1 Installation instructions instructions 'installation P/N 137217600A (0905)
  • Page 2 Table of Contents Installation Instructions ........... 9-13 Important Safety Instructions ..........Pre-installation Requirements ..........Reversing door .............. 14-15 Installation Requirements ..........Accessories/Replacement parts ..........Installed Dimensions ............. Francais ................Important Safety Instructions For your safety the information in this manual must be followed to minimize the risk of fire or explosion or to prevent property damage, personal injury or loss of life.

  • Page 3: System Requirements

    Electrical System Requirements Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered gen- erators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

  • Page 4: Gas Supply

    Gas supply requirements - EXPLOSION HAZARD - Uncoated copper 5. A 1/8 inch (0.32 cm) N.RT. plugged tapping, accessible tubing will corrode when subjected to natural gas, causing for test gauge connection, MUST be installed immediately gas leaks. Use ONLY black iron, stainless steel, or plastic-coat- upstream of the gas supply connection to the dryer.

  • Page 5: Fire Hazard

    Exhaust system requirements, continued - FIRE HAZARD - A clothes dryer must be - FIRE HAZARD - Exceeding the length of exhausted outdoors. Do not exhaust dryer into a chimney, a duct pipe or number of elbows allowed in the "MAXIMUM LENGTH"...
  • Page 6 Exhaust system requirements, continued Exhaust direction In installations where the exhaust system is not described in the charts, the following method must be used to determine Directional exhausting can be accomplished by installing a if the exhaust system is acceptable: quick-turn 90 °...

  • Page 7: Do Not Install Your Dryer

    Clearance requirements - EXPLOSION HAZARD - Do not install the MINIMUM INSTALLATIONCLEARANCES -Inches (cm) dryer where gasoline or other flammables are kept or stored. SIDES REAR FRONT If the dryer is installed in a garage, it must be a minimum Alcove 0"...
  • Page 8 Installed dryer dimensions ._=== 48.25" (122.5cm)' to clear open door 27.0" 30.5" (77,5cm)* _- (68.5cm) to front of dosed door 36.0" (91.5cm) electrical supply 51,25" rear of unit (130cm) c_'_enterline height freestand dryer gas supply rear vent on floor pipe on rear of gas unit ..

  • Page 9: Electrical Shock Hazard

    Electrical installation The following are specific requirements for proper and safe - ELECTRICAL SHOCK HAZARD - electrical installation of your dryer. Failure to follow these A U.L.-approved strain relief must be installed onto pow- instructions can create electrical shock and/or a fire hazard. er cord.

  • Page 10: Gas Connection

    1. Thedryer i sequipped w ithathree-prong (grounding) plug foryourprotection a gainst shock hazard andshould be Grounding type wall receptacle plugged d irectly intoa properly g rounded t hree-prong "X receptacle. Do not, under any circumstances, 2. Theplugmustbeplugged intoanappropriate outletthat cut, remove, isproperly i nstalled a ndgrounded i n accordance withall or bypass the local c odes a ndordinances.
  • Page 11 3-wire receptacle (NEMA type 10-30R) - ELECTRICAL SHOCK HAZARD - Failure to disconnect power source before servicing could result in personal injury or even death. Turn off power supply to outlet. Access cover Remove the screw securing the terminal block access screw cover in the lower corner on the back of the dryer.
  • Page 12 Electrical connection (non-Canada) - 4 wire cord 4-wire receptacle (NEMA type 14-30R) -- Neutral ',WHITE wire) - ELECTRICAL SHOCK HAZARD - Failure to disconnect power source before servicing could result in personal injury or even death. Turn off power supply to outlet. Access cover Remove the screw securing the terminal block access screw...

  • Page 13: General Installation

    General installation Connect the exhaust duct to the outside exhaust system (see pages 4 through 6). Use of a 4" (10.2 cm) clamp (item A) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all other joints. Carefully slide the dryer to its final position.

  • Page 14: Door Reversal Instructions

    Window Door Reversal Instructions Figure I 1.Open door and remove four (4) plugs in the door opening Figure 4 opposite the hinges. Retain all parts for uses later, unless 5, Remove two (2) door handle screws and two (2) hole plugs otherwise noted.
  • Page 15 11.Reassemble lenstotransition ringwith holes to install handle onright-hand s ide of doorassembly. Forproper f it insure t heretention tabsontransition r ingareontop of lens Figure 7 8. Remove lens locating screw. (Figure 7) Figure 11 12. Reassembly outer door to inner door assembly. (Figure 11) 13.
  • Page 16 Accessories MATCHING STORAGE PEDESTAL* Failure to use accessories manufactured by (or White Pedestal- P/N NLPWD15or 48062 approved by) the manufacturer could result in personal injury, Black Pedestal- P/NNLPWD15E or 48066 property damage or damage to the dryer. SilverPedestal- P/NNLPWD15Aor 46267 *Other colors may be available.
  • Page 17 Table des matieres Mesures de securite importantes ......... Instructions d'installation ..........24-28 Exigences avant I'installation ..........Inversion de la porte ............. 29-30 Exigences d'installation ..........18-22 Accessoires/Pieces de rechange ........... Dimensions, appareil installe ..........Mesures de securite importantes Pour votre securite, I'information contenue clans ces instructions dolt _tre suivie afin de reduire les ris- ques d'incendie ou d'explosion ou pour prevenir les dommages materiels, les blessuresou la mort.
  • Page 18 Exigences des systemes electriques _;; :::_ _::_ Etant donne les variations de tension possibles, I'utilisation de cette secheuse avec une source d'alimentation produite par une generatrice a essence, solaire ou eolienne ou par toute autre source d'alimentation differente de celle fournie par les services publics n'est pas recommandee.
  • Page 19 RISQUE D'EXPLOSION - Un tuyau robinet d'arr_t distinct. en cuivre sans rev_tement se corrode Iorsqu'il entre en contact avec le gaz naturel, entra;nant des fuites. Utilisez SEULEMENT 5. Un orifice taraude de 0,32 cm (1/8 po) bouche, accessible des tuyaux en fer noir, en acier inoxydable ou encore en cuivre pour le branchement de la jauge d'essai, DOlT _tre avec rev_tement en plastique pour I'alimentation en gaz.

  • Page 20: Risque D'incendie

    Exigences de systeme d'evacuation (suite) - RISQUE D'INCENDIE - Une se- - RISQUE D'INCENDIE - Le fait de cheuse dolt _tre evacuee vers I'exterieur. N'evacuez pas une depasser la Iongueur de conduites ou le nombre de coudes secheuse dans une cheminee, un mur, un plafond, un grenier, indiques dans les tableaux de <<...

  • Page 21: Installation

    Exigences de systeme d'evacuation (suite) Direction d'6vacuation Pour une installation oo le systeme d'evacuation n'est pas decrit dans les tableaux, la methode suivante dolt _tre utilisee II est possible de diriger I'evacuation en posant un coude de pour verifier la conformite du systeme : 90 °...
  • Page 22 Exigences de degagement - RISQUE D'EXPLOS!ON - N'installez DEGAGEMENTS MINIMAUX - Centimetres (pouces) pas la secheuse la o0 de I'essence ou autres matieres inflam- COTI_S ARRII_RE DESSUS AVANT mables sont entrepos@s. Si la secheuse est install@ clans un garage, elle doit _tre plac@ au moins a 45,7 cm (18 po) du AlcOve 0"...
  • Page 23 Dimensions de Finsta#ation de secheuse _==== 48.25" (122.5cm)' Avec {a porte 30.5" (77.5cm)* 27.0" grande ouverte A part}r de _'avant de {a porte (68.5cm) _orsqu'eHe est ferrule A}}mentation 36.0" _lectdque (91.5cm) I'arr{_re la secheuse 51,25" (130cm) Hauteur de {a {igne centrale Alimentation de I'_vent...
  • Page 24 Installation electrique Vous trouverez ci-dessous les exigences pour I'installation - RISQUE DE CHOC ELECTRIQUE - electrique adequate et securitaire de votre appareil. Le non- Un reducteur de tension certifie UL dolt _tre installe sur respect de ces instructions pourrait entratner le risque de choc le cordon d'alimentation.
  • Page 25 Cet appareil est muni d'une fiche a trois broches (mise a la terre) pour assurer votre protection contre les chocs electriques. Cette fiche doit _tre branchee directement clans une prise a trois alveoles muraleavec Prise raise _ la terre correctement mise a la terre. "q coupez pas, n'enlevez 2.
  • Page 26 Connexion electrique (sauf au Canada) - cordon b 3 fils Prise a 3 alv(_oles (NEMA type 10-30R) (ill du centre) - RISQUE DE CHOC E-LECTRIQUE- Le fait de ne pas debrancher I'appareil de sa source d'ali- mentation en electricite avant son entretien peut causer des blessures, voire la mort.
  • Page 27 Connexion electrique (sauf au Canada) - cordon b 4 fils Prise & 4 alveoles (NEMA type 14-30R) -Fils neutres (Fils BLANCS) - RISQUE DE CHOC L-LECTRIQUE- Le fait de ne pas debrancher I'appareil de sa source d'ali- mentation en electricite avant son entretien peut causer des blessures, voire la mort.
  • Page 28 Installation (generale) 1. Branchez la conduite d'evacuation au systeme d'evacuation exterieur (reportez-vous aux pages 19 a 21 ). L'utilisation d'un collier (piece A) de 10,2 cm (4 po) est recommandee pour raccorder la secheuse au systeme d'evacuation. Utilisez du ruban metallique pour sceller les autres joints.
  • Page 29 Instructions pour changer Pouverture de la Porte avec Fen tre Figure 1 1. Ouvrez la Porte et enlevez les 4 bouchons d'en face oQ on trouve la charniere. Conservez toutes les pieces pour les Figure 4 utiliser posterieurement, & moins qu'on ne specifie le 5.
  • Page 30 11.Montez & nouveau la lentille &I'anneau d etransition a vec lestrouspourinstaller l apoignee dansle c6tedroitde I'assemblage delaporte.PourI'ajustement approprie, assurez queleslanguettes d eretenue dansI'anneau d e transition s ontsurlalentille. Figure 7 8. Enlevez la vis qui fixe la lentille. (Figure 7). Figure 11 12.

  • Page 31: Pieces De Rechange

    Accessoires SOCLE DE RANGEMENT ASSORTI Tout defaut d'utiliser les accessoires fabriques BlancPedestal-PIECE N° NLPWD15or 48062 ou certifies par le fabricant pourrait entratner des blessures, Noir Pedestal- PIECE N° NLPWD15E or 48066 des dommages aux biens ou a la secheuse. Argentes Pedestal- PIECE N° NLPWD15Aor 46267 *11 se peut que d'autres couleurs soient disponibles.
  • Page 33 Installation instructions instructions 'installation P/N 137217600A (0905)
  • Page 34 Table of Contents Installation Instructions ........... 9-13 Important Safety Instructions ..........Pre-installation Requirements ..........Reversing door .............. 14-15 Installation Requirements ..........Accessories/Replacement parts ..........Installed Dimensions ............. Francais ................Important Safety Instructions For your safety the information in this manual must be followed to minimize the risk of fire or explosion or to prevent property damage, personal injury or loss of life.
  • Page 35 Electrical System Requirements Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered gen- erators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

  • Page 36: Exhaust System Requirements

    Gas supply requirements - EXPLOSION HAZARD - Uncoated copper 5. A 1/8 inch (0.32 cm) N.RT. plugged tapping, accessible tubing will corrode when subjected to natural gas, causing for test gauge connection, MUST be installed immediately gas leaks. Use ONLY black iron, stainless steel, or plastic-coat- upstream of the gas supply connection to the dryer.
  • Page 37 Exhaust system requirements, continued - FIRE HAZARD - A clothes dryer must be - FIRE HAZARD - Exceeding the length of exhausted outdoors. Do not exhaust dryer into a chimney, a duct pipe or number of elbows allowed in the "MAXIMUM LENGTH"...
  • Page 38 Exhaust system requirements, continued Exhaust direction In installations where the exhaust system is not described in the charts, the following method must be used to determine Directional exhausting can be accomplished by installing a if the exhaust system is acceptable: quick-turn 90 °...
  • Page 39 Clearance requirements - EXPLOSION HAZARD - Do not install the MINIMUM INSTALLATIONCLEARANCES -Inches (cm) dryer where gasoline or other flammables are kept or stored. SIDES REAR FRONT If the dryer is installed in a garage, it must be a minimum Alcove 0"...
  • Page 40 Installed dryer dimensions ._=== 48.25" (122.5cm)' to clear open door 27.0" 30.5" (77,5cm)* _- (68.5cm) to front of dosed door 36.0" (91.5cm) electrical supply 51,25" rear of unit (130cm) c_'_enterline height freestand dryer gas supply rear vent on floor pipe on rear of gas unit ..
  • Page 41 Electrical installation The following are specific requirements for proper and safe - ELECTRICAL SHOCK HAZARD - electrical installation of your dryer. Failure to follow these A U.L.-approved strain relief must be installed onto pow- instructions can create electrical shock and/or a fire hazard. er cord.
  • Page 42 1. Thedryer i sequipped w ithathree-prong (grounding) plug foryourprotection a gainst shock hazard andshould be Grounding type wall receptacle plugged d irectly intoa properly g rounded t hree-prong "X receptacle. Do not, under any circumstances, 2. Theplugmustbeplugged intoanappropriate outletthat cut, remove, isproperly i nstalled a ndgrounded i n accordance withall or bypass the local c odes a ndordinances.
  • Page 43 3-wire receptacle (NEMA type 10-30R) - ELECTRICAL SHOCK HAZARD - Failure to disconnect power source before servicing could result in personal injury or even death. Turn off power supply to outlet. Access cover Remove the screw securing the terminal block access screw cover in the lower corner on the back of the dryer.
  • Page 44 Electrical connection (non-Canada) - 4 wire cord 4-wire receptacle (NEMA type 14-30R) -- Neutral ',WHITE wire) - ELECTRICAL SHOCK HAZARD - Failure to disconnect power source before servicing could result in personal injury or even death. Turn off power supply to outlet. Access cover Remove the screw securing the terminal block access screw...
  • Page 45 General installation Connect the exhaust duct to the outside exhaust system (see pages 4 through 6). Use of a 4" (10.2 cm) clamp (item A) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all other joints. Carefully slide the dryer to its final position.
  • Page 46 Window Door Reversal Instructions Figure I 1.Open door and remove four (4) plugs in the door opening Figure 4 opposite the hinges. Retain all parts for uses later, unless 5, Remove two (2) door handle screws and two (2) hole plugs otherwise noted.
  • Page 47 11.Reassemble lenstotransition ringwith holes to install handle onright-hand s ide of doorassembly. Forproper f it insure t heretention tabsontransition r ingareontop of lens Figure 7 8. Remove lens locating screw. (Figure 7) Figure 11 12. Reassembly outer door to inner door assembly. (Figure 11) 13.
  • Page 48 Accessories MATCHING STORAGE PEDESTAL* Failure to use accessories manufactured by (or White Pedestal- P/N NLPWD15or 48062 approved by) the manufacturer could result in personal injury, Black Pedestal- P/NNLPWD15E or 48066 property damage or damage to the dryer. SilverPedestal- P/NNLPWD15Aor 46267 *Other colors may be available.
  • Page 49 Table des matieres Mesures de securite importantes ......... Instructions d'installation ..........24-28 Exigences avant I'installation ..........Inversion de la porte ............. 29-30 Exigences d'installation ..........18-22 Accessoires/Pieces de rechange ........... Dimensions, appareil installe ..........Mesures de securite importantes Pour votre securite, I'information contenue clans ces instructions dolt _tre suivie afin de reduire les ris- ques d'incendie ou d'explosion ou pour prevenir les dommages materiels, les blessuresou la mort.
  • Page 50 Exigences des systemes electriques _;; :::_ _::_ Etant donne les variations de tension possibles, I'utilisation de cette secheuse avec une source d'alimentation produite par une generatrice a essence, solaire ou eolienne ou par toute autre source d'alimentation differente de celle fournie par les services publics n'est pas recommandee.
  • Page 51 RISQUE D'EXPLOSION - Un tuyau robinet d'arr_t distinct. en cuivre sans rev_tement se corrode Iorsqu'il entre en contact avec le gaz naturel, entra;nant des fuites. Utilisez SEULEMENT 5. Un orifice taraude de 0,32 cm (1/8 po) bouche, accessible des tuyaux en fer noir, en acier inoxydable ou encore en cuivre pour le branchement de la jauge d'essai, DOlT _tre avec rev_tement en plastique pour I'alimentation en gaz.
  • Page 52 Exigences de systeme d'evacuation (suite) - RISQUE D'INCENDIE - Une se- - RISQUE D'INCENDIE - Le fait de cheuse dolt _tre evacuee vers I'exterieur. N'evacuez pas une depasser la Iongueur de conduites ou le nombre de coudes secheuse dans une cheminee, un mur, un plafond, un grenier, indiques dans les tableaux de <<...

  • Page 53: Installation

    Exigences de systeme d'evacuation (suite) Direction d'6vacuation Pour une installation oo le systeme d'evacuation n'est pas decrit dans les tableaux, la methode suivante dolt _tre utilisee II est possible de diriger I'evacuation en posant un coude de pour verifier la conformite du systeme : 90 °...
  • Page 54 Exigences de degagement - RISQUE D'EXPLOS!ON - N'installez DEGAGEMENTS MINIMAUX - Centimetres (pouces) pas la secheuse la o0 de I'essence ou autres matieres inflam- COTI_S ARRII_RE DESSUS AVANT mables sont entrepos@s. Si la secheuse est install@ clans un garage, elle doit _tre plac@ au moins a 45,7 cm (18 po) du AlcOve 0"...
  • Page 55 Dimensions de Finsta#ation de secheuse _==== 48.25" (122.5cm)' Avec {a porte 30.5" (77.5cm)* 27.0" grande ouverte A part}r de _'avant de {a porte (68.5cm) _orsqu'eHe est ferrule A}}mentation 36.0" _lectdque (91.5cm) I'arr{_re la secheuse 51,25" (130cm) Hauteur de {a {igne centrale Alimentation de I'_vent...
  • Page 56 Installation electrique Vous trouverez ci-dessous les exigences pour I'installation - RISQUE DE CHOC ELECTRIQUE - electrique adequate et securitaire de votre appareil. Le non- Un reducteur de tension certifie UL dolt _tre installe sur respect de ces instructions pourrait entratner le risque de choc le cordon d'alimentation.
  • Page 57 Cet appareil est muni d'une fiche a trois broches (mise a la terre) pour assurer votre protection contre les chocs electriques. Cette fiche doit _tre branchee directement clans une prise a trois alveoles muraleavec Prise raise _ la terre correctement mise a la terre. "q coupez pas, n'enlevez 2.
  • Page 59 Connexion electrique (sauf au Canada) - cordon b 4 fils Prise & 4 alveoles (NEMA type 14-30R) -Fils neutres (Fils BLANCS) - RISQUE DE CHOC L-LECTRIQUE- Le fait de ne pas debrancher I'appareil de sa source d'ali- mentation en electricite avant son entretien peut causer des blessures, voire la mort.
  • Page 60 Installation (generale) 1. Branchez la conduite d'evacuation au systeme d'evacuation exterieur (reportez-vous aux pages 19 a 21 ). L'utilisation d'un collier (piece A) de 10,2 cm (4 po) est recommandee pour raccorder la secheuse au systeme d'evacuation. Utilisez du ruban metallique pour sceller les autres joints.
  • Page 61 Instructions pour changer Pouverture de la Porte avec Fen tre Figure 1 1. Ouvrez la Porte et enlevez les 4 bouchons d'en face oQ on trouve la charniere. Conservez toutes les pieces pour les Figure 4 utiliser posterieurement, & moins qu'on ne specifie le 5.
  • Page 62 11.Montez & nouveau la lentille &I'anneau d etransition a vec lestrouspourinstaller l apoignee dansle c6tedroitde I'assemblage delaporte.PourI'ajustement approprie, assurez queleslanguettes d eretenue dansI'anneau d e transition s ontsurlalentille. Figure 7 8. Enlevez la vis qui fixe la lentille. (Figure 7). Figure 11 12.
  • Page 63 Accessoires SOCLE DE RANGEMENT ASSORTI Tout defaut d'utiliser les accessoires fabriques BlancPedestal-PIECE N° NLPWD15or 48062 ou certifies par le fabricant pourrait entratner des blessures, Noir Pedestal- PIECE N° NLPWD15E or 48066 des dommages aux biens ou a la secheuse. Argentes Pedestal- PIECE N° NLPWD15Aor 46267 *11 se peut que d'autres couleurs soient disponibles.
