Page 1

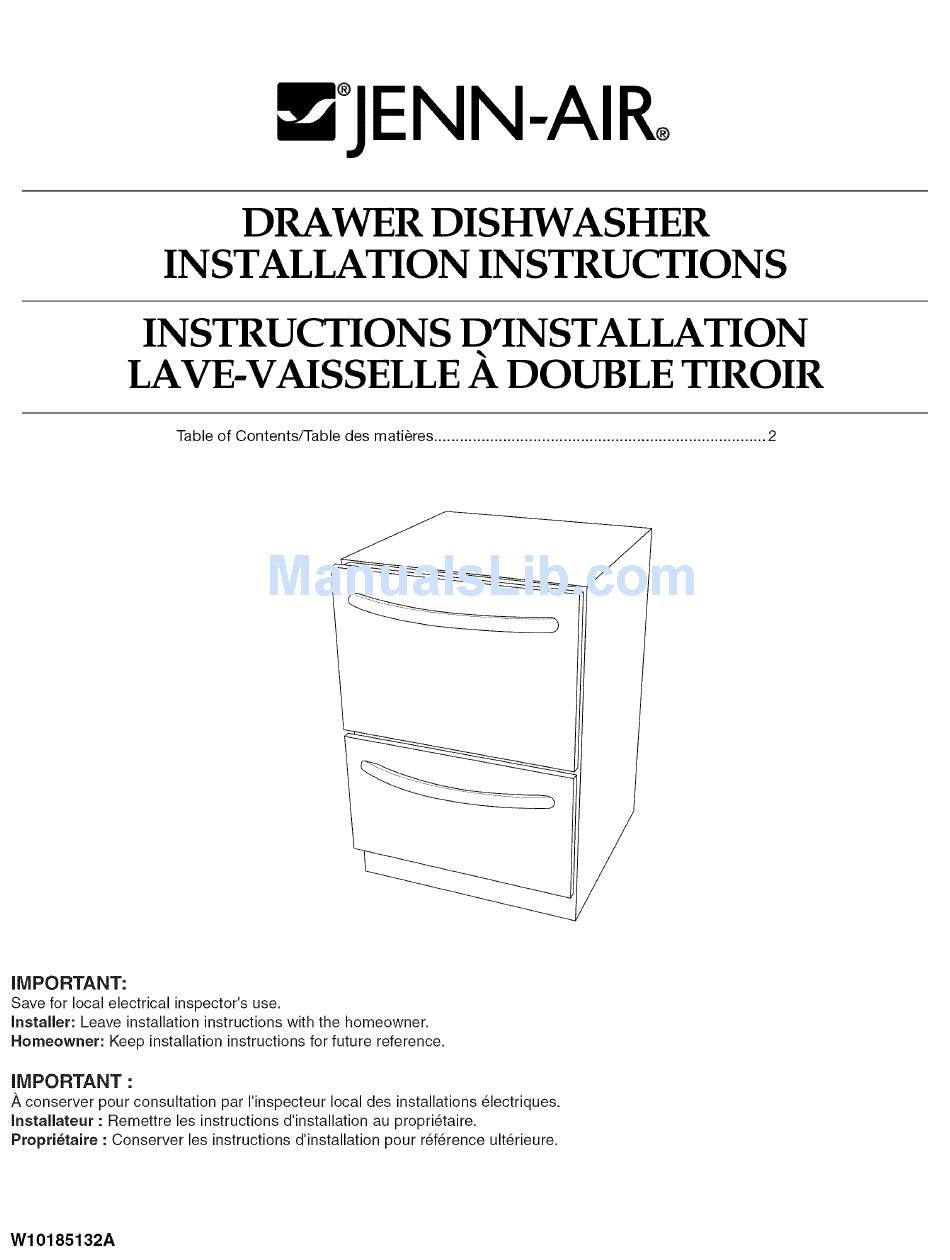

°JENN-AIR DRAWER DISHWASHER INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION LAVE-VAISSELLE A DOUBLE TIROIR Table of Contents/Table des matieres ................iMPORTANT: Save for local electrical inspector's use. JnstalJer: Leave installation instructions with the homeowner. Homeowner: Keep installation instructions for future reference. iMPORTANT _, conserver pour consultation par I'inspecteur local des installations 61ectriques.
Page 2
TABLEOF CONTENTS DISHWASHER SAFETY ................Route Water Supply Line and Drain Hose ..........INSTALLATION REQUIREMENTS ............. Connect Water Supply Line and Drain Hoses ........Tools and Parts ..................Make Electrical Connection ..............Install Trim Pieces and Level Dishwasher ..........Location Requirements ................Secure Dishwasher .................
Page 3
iMPORTANT SAFETY iNSTRUCTiONS WARNING: When using the dishwasher, follow basic precautions, including the following: m Read all instructions before using the dishwasher. m Do not tamper with controls. m Use the dishwasher only for its intended function. m Do not abuse, sit on, or stand on the door, lid, or dish racks of the dishwasher.
Page 4
Parts Supplied Product Dimensions Check that all parts are included. 333/4'' (85.7 cm) 11/2 '' (48.9 cm) (3.75 cm) A. _" UL-listed strain relief H. Trim strips (2) Installation Clearances B. 1.25" hose clamp I. Toe kick brackets (2) C. Mounting bracket screws (8) J.
Page 5
Preferred Utililty Area GROUNDING iNSTRUCTiONS For a grounded, cord-connected dishwasher: The dishwasher must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. The dishwasher equipped with a cord having an equipment-grounding conductor...
Page 6
IMPORTANT: Ifyouplan toinstall a garbage disposal, an • Use adrain airgapifthedrain hose isconnected tohouse additional separate 120-volt, 60Hz, A C-only, 15-or20-amp f used plumbing lower t han 20"(50.8 cm) a bove t he subfloor orfloor. electrical supply i srequired. Drain Air Gap •...
Page 8
3. Adjust leveling legs based o nthecabinet opening Option 1: Right-hand side utility route measurement and thechart b elow. :0" 33 _" (86cm) 34½" (87.6cm) :_" (1.6 cm) 34" (86.3 cm) : _" (0.3 cm) 34 _" (87.9 cm) :%" (1.9 cm) Route wire through 1V2"...
Page 9
Option 2: Left-hand side utility access • For left-hand routing, remove drain hoses from the clips in the rear bracket as shown. 1. Oonnect water supply line to water valve on dishwasher. • Route water supply line and drain hoses into the cabinet. 2.
Page 10
Option 1: Waste disposer no drain air gap Connect water supply line to the water valve under the sink. A. Hot water supply A. For new construction, remove disposer plug. Slide clamps onto drain hoses (Figure A). Do not cut drain B.
Page 11
2. Route electrical wires through strain relief and secure to electrical plate. A. Drain hose connector B. Cut drain connector Tighten the conduit connector and strain relief screws. C. Waste NOTE: Attach the drain hose connector to the water waste line using the supplied hose clamp.
Page 12
5. Attach ground wire to the green ground screw. 3. Lift drawer off slide rails. Place drawer off to the left on covering. Slide rails into dishwasher. Slide the dishwasher into position in the cabinet opening. Check to ensure that the drain hose and electrical wiring are not kinked.
Page 13
Rest the trim strip on the floor and mark the trim at the top of 10. Attach the toe kick bracket on the opposite side. the frame flange height. Pick the closest groove to the mark. If the mark is between 2 grooves, choose the groove that makes the trim strip shorter.
Page 14
Attach dishwasher to the lower cabinet mounting bracket (installed earlier). 1. Pull top drawer slide rails out and set top drawer on slide rails. A. Attach dishwasher to lower cabinet mounting bracket. 2. Pull slide rails forward until they snap into position. 3.
Page 15
6. Select the Rinse Only cycle and press START/RESUME. Allow the dishwasher to fill, rinse and drain. Check for leaks. If leaks are found, secure the connection and repeat this step. If you need Assistance or Service: Please reference the "Assistance or Service" section of the User Instructions or contact the dealer from whom you purchased your dishwasher.
Page 16
4. Using a 1/8"drill, drill each hole 3/8"(1 cm) deep. Custom Decorative Panel 3/8" ( 1cra) IMPORTANT: To avoid drilling through to the front of the custom panel, do not drill deeper than 3/8"(1 cm). neti d ene Custom Wood Panel 1.
Page 17
SECURITE DU LAVE-VAISSELLE Votre securite et celle des autres est tres importante. Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous toujours lire tousles messages de s_curit_ et de vous y conformer. Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves &...
Page 18
Installer le lave-vaisselle conformement aux presentes Operations _ ex_cuter instructions. • Ouvrir lentement le tiroir du lave-vaisselle tandis qu'une autre personne saisit/retient I'arriere du lave-vaisselle. Retirer les Veiller & disposer de tout ce qui est necessaire pour I'installation correcte du lave-vaisselle. materiaux d'emballage.
Page 19
Distances de d_gagement & respecter IMPORTANT : Observer les dispositions de tous les codes et Dimensions de I'espace d'installation r@glements en vigueur. Le non-respect de ces codes et r@glements pourrait entrainer un incendie ou un choc @ctrique. C'est a I'utilisateur du produit qu'incombe la responsabilit@ de r@aliser une installation correcte.
Page 20
• Alimentation par un circuit distinct. Raccordement direct du lave-vaisselle • Utiliser un c&ble flexible & conducteurs de cuivre, avec gaine metallique ou non metallique et conducteur de raccordement la terre, qui satisfait aux exigences des codes et reglements Iocaux en vigueur. •...
Page 21
INSTRUCTIONSD'INSTALLATION Percer des trous de 1V2" (3,8 cm) aux emplacements indiques sur I'illustration, pour le passage du tuyau d'evacuation, tuyau d'arrivee d'eau et du c&blage electrique. Placer ces trous a W' (1,3 cm) du mur arriere. Risque de choc _lectrique Interrompre I'alimentation _lectrique avant d'installer...
Page 22
Option 1 : Plan de travail en mat_riau • Installer un second jeu de brides de montage & 331/2 '' (85 cm) du plancher. Si necessaire, percer des avant-trous de 1/8"dans la paroi de chaque placard. Risque du poids e×cessif Utiliser deux personnes ou plus pour d_placer...
Page 23
Option 2 : Acheminement du c&blage _lectrique par le c6t_ gauche Risque de choc _lectrique Interrornpre I'alirnentation _lectrique avant d'installer le lave=vaisselle (au niveau du tableau de distribution = fusible ou disjoncteur) Le non=respect de cette instruction peut causer un d_c_s ou on choc _lectrique. Pour I'installation du c&blage electrique jusqu'&...
Page 24
Faire passer le tuyau d'arrivee d'eau et le tuyau Option I : Acheminement des tuyaux par le c6t_ droit d'evacuation & travers les trous >erces dans le placard. • Pour I'arrivee des tuyaux par le c6te droit, le tuyau d'arrivee d'eau et le tuyau d'evacuation sont fournis a la position correcte.
Page 25
2. Enfiler les brides sur les tuyaux d'evacuation (Figure A). Ne Option 2 : Installation sans broyeur & d_chets/avec brise- pas couper les tuyaux d'evacuation. vide 3. Engager completement les tuyaux sur les branches du raccord Y du circuit d'evacuation (Figure B); on doit percevoir B ......
Page 26
3. Tighten the conduit connector and the strain relief screws. Risque de choc _lectrique Risque de choc _lectrique Relier le lave=vaisselle a la terre d'une m_thode _lectrique. Interrompre I'alimentation _lectrique avant d'installer le lave=vaisselle (au niveau du tableau de distribution Brancher le fil reli_ a la terre au connecteur vert reli_ fusible...
Page 27
Reinstaller le couvercle du boitier de raccordement 5. Contr61er I'aplomb transversal • placer un niveau au sommet electrique.Veiller & ce que tousles conducteurs soient bien du tiroir. Contr61er I'aplomb avant/arriere • placer un niveau sur places a I'interieur du boitier. une glissiere.
Page 28
8. Fixer la bride de la corniere de plinthe sur le chassis. 11. Installer une corniere de garniture laterale flexible de chaque c6te--voir I'illustration. 9. Inserer la corniere de garniture (plinthe) dans la bride de plinthe. ___i,,_ I_V_[_G_//_ Oter le tiroir superieur (m_me processus que pour le tiroir inferieur);...
Page 29
Option 1 : Plan de travail en mat_riau Assujettir le lave-vaisselle aux brides de montage laterales (installees prec6demment sur les parois des placards). 3. Pousser completement le tiroir dans son Iogement; rep6ter le processus ci-dessus pour le tiroir inferieur. 4. Dans le placard sous I'evier, former une boucle avec I'exces de Iongueur du tuyau d'evacuation.
Page 30
INSTRUCTIONSD'INSTALLATION DU PANNEAU DECORATIF 6_eco G_ I_de [' K} _S Placer le panneau personnalise face vers le bas sur une surface propre et souple. Si vous envisagez d'installer des panneaux personnalises en bois, A I'aide d'un crayon, noter les points centraux pour les deux vous devrez les creer vous-m_me ou consulter un eb6niste ou un avant-trous du dispositif de fixation de panneau et les six menuisier qualifi&...
Page 31
Custom Wood Panel Oter les deux dispositifs de fixation de panneau de la face de la porte interne du tiroir. Visser les deux dispositifs de fixation de panneau dans les avant-trous perces a cet effet dans le panneau decoratif. 2. Pour fixer le panneau decoratif sur le tiroir, pousser le panneau decoratif vers le bas jusqu'a ce que la partie superieure du Monter le panneau decoratif superieur sur le tiroir en alignant panneau decoratif soit en affleurement avec la partie...
