Specifications; Especificaciones Técnicas - Behringer U-CONTROL UMA25S Quick Start Manual

18
U-CONTROL UMA25S

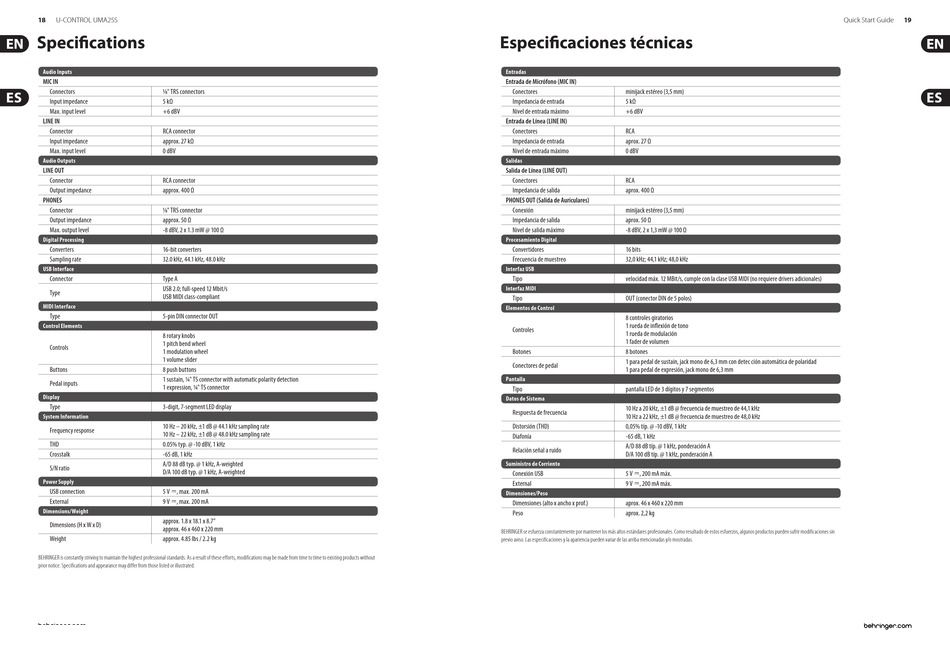

Specifications

Audio Inputs
MIC IN
Connectors 1/8" TRS connectors
Input impedance 5 kΩ
Max. input level +6 dBV
LINE IN
Connector RCA connector
Input impedance approx. 27 kΩ
Max. input level 0 dBV
Audio Outputs
LINE OUT
Connector RCA connector
Output impedance approx. 400 Ω
PHONES
Connector 1/8" TRS connector
Output impedance approx. 50 Ω
Max. output level -8 dBV, 2 x 1.3 mW @ 100 Ω
Digital Processing
Converters 16-bit converters
Sampling rate 32.0 kHz, 44.1 kHz, 48.0 kHz
USB Interface
Connector Type A
USB 2.0; full-speed 12 Mbit/s
Type
USB MIDI class-compliant
MIDI Interface
Type 5-pin DIN connector OUT
Control Elements
8 rotary knobs
1 pitch bend wheel
Controls
1 modulation wheel
1 volume slider
Buttons 8 push buttons
1 sustain, 1/4" TS connector with automatic polarity detection
Pedal inputs
1 expression, 1/4" TS connector
Display
Type 3-digit, 7-segment LED display
System Information
10 Hz – 20 kHz, ±1 dB @ 44.1 kHz sampling rate
Frequency response
10 Hz – 22 kHz, ±1 dB @ 48.0 kHz sampling rate
THD 0.05% typ. @ -10 dBV, 1 kHz
Crosstalk -65 dB, 1 kHz
A/D 88 dB typ. @ 1 kHz, A-weighted
S/N ratio
D/A 100 dB typ. @ 1 kHz, A-weighted
Power Supply
USB connection 5 V ��, max. 200 mA
External 9 V ��, max. 200 mA
Dimensions/Weight
approx. 1.8 x 18.1 x 8.7"
Dimensions (H x W x D)
approx. 46 x 460 x 220 mm
Weight approx. 4.85 lbs / 2.2 kg
BEHRINGER is constantly striving to maintain the highest professional standards. As a result of these efforts, modifications may be made from time to time to existing products without
prior notice. Specifications and appearance may differ from those listed or illustrated.
Especificaciones técnicas
Entradas
Entrada de Micrófono (MIC IN)
Conectores minijack estéreo (3,5 mm)
Impedancia de entrada 5 kΩ
Nivel de entrada máximo +6 dBV
Entrada de Línea (LINE IN)
Conectores RCA
Impedancia de entrada aprox. 27 Ω
Nivel de entrada máximo 0 dBV
Salidas
Salida de Línea (LINE OUT)
Conectores RCA
Impedancia de salida aprox. 400 Ω
PHONES OUT (Salida de Auriculares)
Conexión minijack estéreo (3,5 mm)
Impedancia de salida aprox. 50 Ω
Nivel de salida máximo -8 dBV, 2 x 1,3 mW @ 100 Ω
Procesamiento Digital
Convertidores 16 bits
Frecuencia de muestreo 32,0 kHz; 44,1 kHz; 48,0 kHz
Interfaz USB
Tipo velocidad máx. 12 MBit/s, cumple con la clase USB MIDI (no requiere drivers adicionales)
Interfaz MIDI
Tipo OUT (conector DIN de 5 polos)
Elementos de Control
8 controles giratorios
1 rueda de inflexión de tono
Controles
1 rueda de modulación
1 fader de volumen
Botones 8 botones
1 para pedal de sustain, jack mono de 6,3 mm con detec ción automática de polaridad
Conectores de pedal
1 para pedal de expresión, jack mono de 6,3 mm
Pantalla
Tipo pantalla LED de 3 dígitos y 7 segmentos
Datos de Sistema
10 Hz a 20 kHz, ±1 dB @ frecuencia de muestreo de 44,1 kHz
Respuesta de frecuencia
10 Hz a 22 kHz, ±1 dB @ frecuencia de muestreo de 48,0 kHz
Distorsión (THD) 0,05% típ. @ -10 dBV, 1 kHz
Diafonía -65 dB, 1 kHz
A/D 88 dB típ. @ 1 kHz, ponderación A
Relación señal a ruido
D/A 100 dB típ. @ 1 kHz, ponderación A
Suministro de Corriente
5 V ��, 200 mA máx.
Conexión USB
External 9 V ��, 200 mA máx.
Dimensiones/Peso
Dimensiones (alto x ancho x prof.) aprox. 46 x 460 x 220 mm
Peso aprox. 2,2 kg
BEHRINGER se esfuerza constantemente por mantener los más altos estándares profesionales. Como resultado de estos esfuerzos, algunos productos pueden sufrir modificaciones sin
previo aviso. Las especificaciones y la apariencia pueden variar de las arriba mencionadas y/o mostradas.
19
Quick Start Guide
