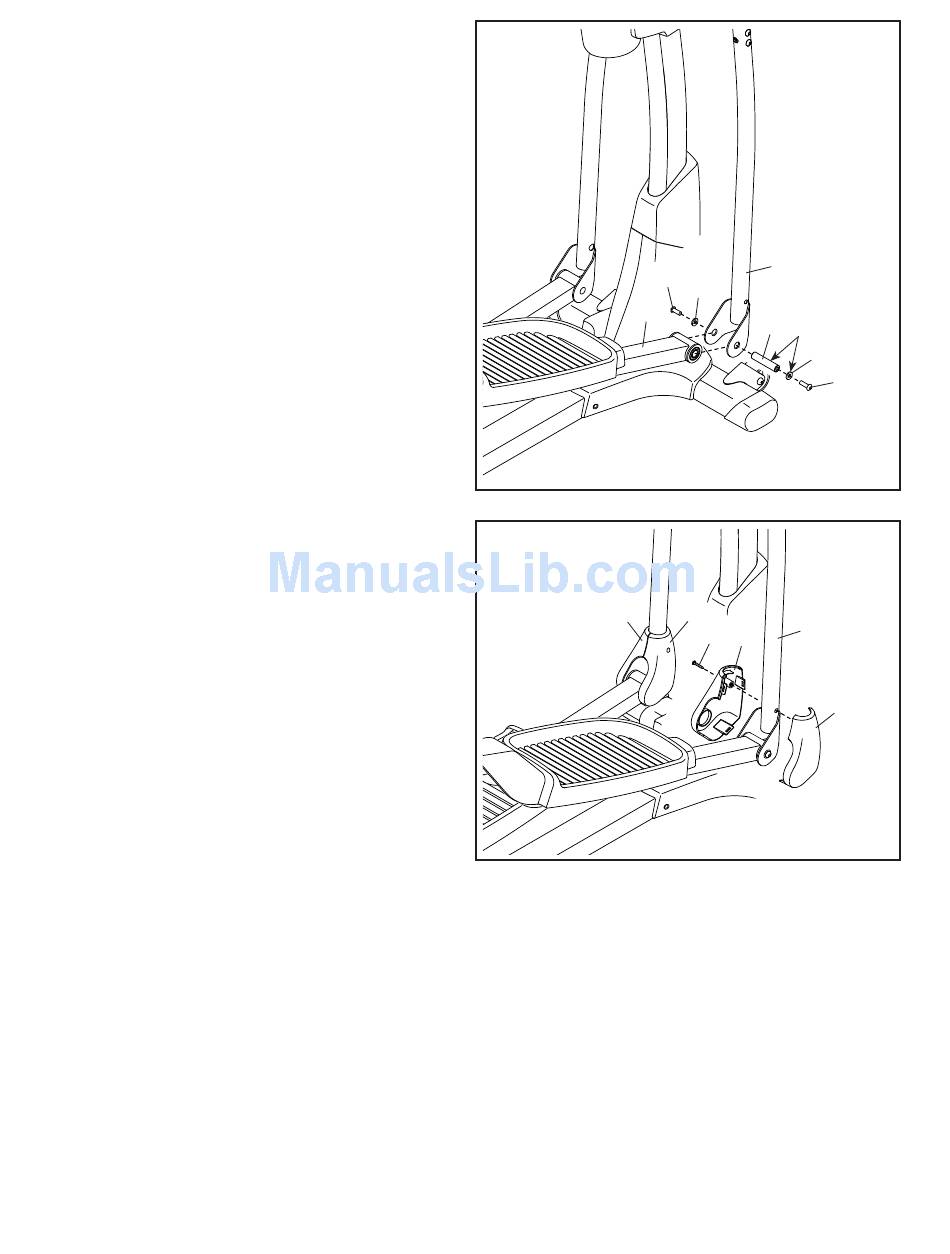

14. Aplique una pequeña cantidad de grasa a un
Eje del Pedal Largo (106) y a una Arandela
M8 x 23mm x 1,5mm (91).
Luego, dando solo unas vueltas, apriete un
Tornillo M8 x 16mm (102) y una Arandela M8 x
23mm x 1,5mm (91) en un extremo del Eje del
Pedal Largo (106).
Mientras otra persona sostiene el extremo delan-
tero del Brazo del Pedal (12) derecho dentro del
soporte de la Pata Derecha (6), introduzca el Eje
del Pedal Largo (106) a través de ambas piezas.
Dando solo unas vueltas, apriete otro Tornillo
M8 x 16mm (102) y una Arandela M8 x 23mm
x 1,5mm (91) en el Eje del Pedal Largo (106).
Luego apriete ambos Tornillos a la vez.
Repita este paso en el otro lado del entrena-
dor elíptico.
15. Identifique las Cubiertas Interna y Externa de
la Pata Derecha (27, 28) y oriéntelas como se
muestra.
Presione las Cubiertas Interna y Externa de la
Pata Derecha (27, 28), uniéndolas entre sí, alre-
dedor de la Pata Derecho (6).
Conecte las Cubiertas Interna y Externa de la
Pata Derecha (27, 28) a la Pata Derecha (6) con
un Tornillo M4 x 16mm (93). Para evitar dañar
el plástico, no apriete demasiado el Tornillo.
Fije las Cubiertas Interna y Externa de la Pata
Izquierda (49, 50) de la misma manera.
