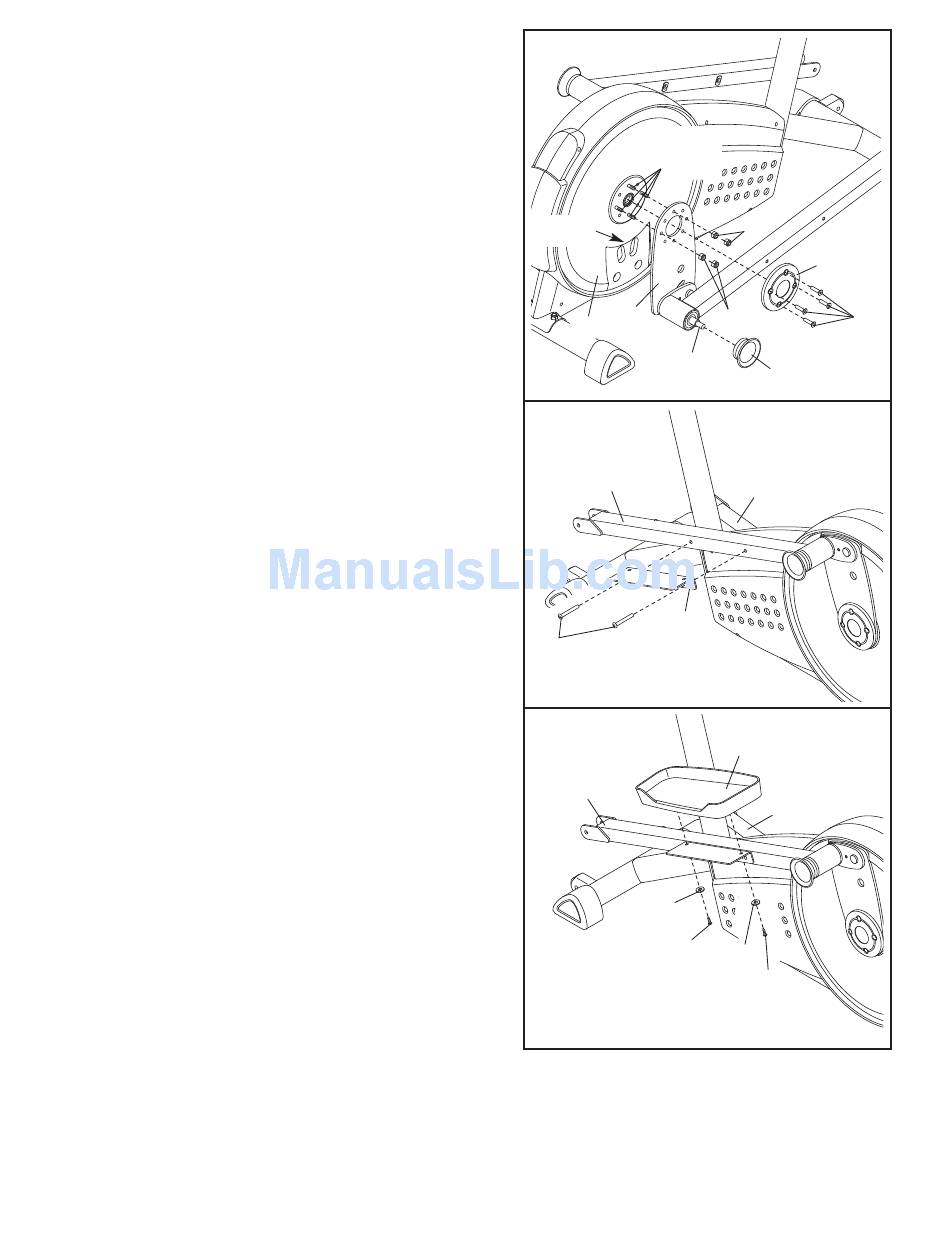

7. Far scorrere il Braccio Manovella Destro (38) sui quat-
tro bulloni saldati; verificare che il Braccio Manovella
Destro si trovi nella cavità indicata nel Disco Pedale
(8). Successivamente stringere i Controdadi da M8
(104) sui bulloni saldati. Stringere poi completamente
uno dei Controdadi e il Controdado opposto al primo.
Stringere in seguito i due Controdadi restanti.
Fissare il Copri Mozzo (48) alla Manovella Braccio
Destro (38) con quattro Viti Copri Mozzo (82).
Successivamente serrare la Manopola di Regolazione
(45) sul Perno di Regolazione (17) destro.
8. Fissare la Staffa Pedale (16) al Braccio Pedale Sinistro
(14) con due Viti a Testa Bombata da M8 x 55mm (84).
Fissare seguendo la stessa procedura la Staffa Pedale
(non raffigurata) al Braccio Pedale Destro (75).
9. Localizzare il Pedale Sinistro (12), contrassegnato con
una « L ». Fissare il Pedale Sinistro al Braccio del
Pedale Sinistro (14) con due Viti a Testa Bombata da
M8 x 16mm (91) e due Rondelle Grower da M8 (83).
Attaccare il Pedale Destro (non raffigurato) al Braccio
Pedale Destro (75) nello stesso modo.
