ЗБИРАННЯ
Для збирання тренажера вам знадобиться помічник. Звільніть достатньо місця в кімнаті та роз-
пакуйте всі деталі бігової доріжки. Не викидайте пакувальні матеріали до завершення збирання.
Примітка. Внутрішня сторона бігового полотна вкрита високоефективною змащувальною речовиною. Під
час транспортування незначна кількість цієї речовини може потрапити на зовнішню поверхню полотна
або на картонну коробку, в якій воно постачається. Це нормально і ніяк не вплине на роботу бігової
доріжки. Якщо змащувальна речовина потрапила на зовнішню поверхню бігового полотна, просто витріть
її м'якою тканиною, змоченою в легкому розчині неабразивного миючого засобу.
Для збирання тренажера потрібні шестигранні ключі , які постачаються в комплекті, а також ваші
власні інструменти: хрестова викрутка

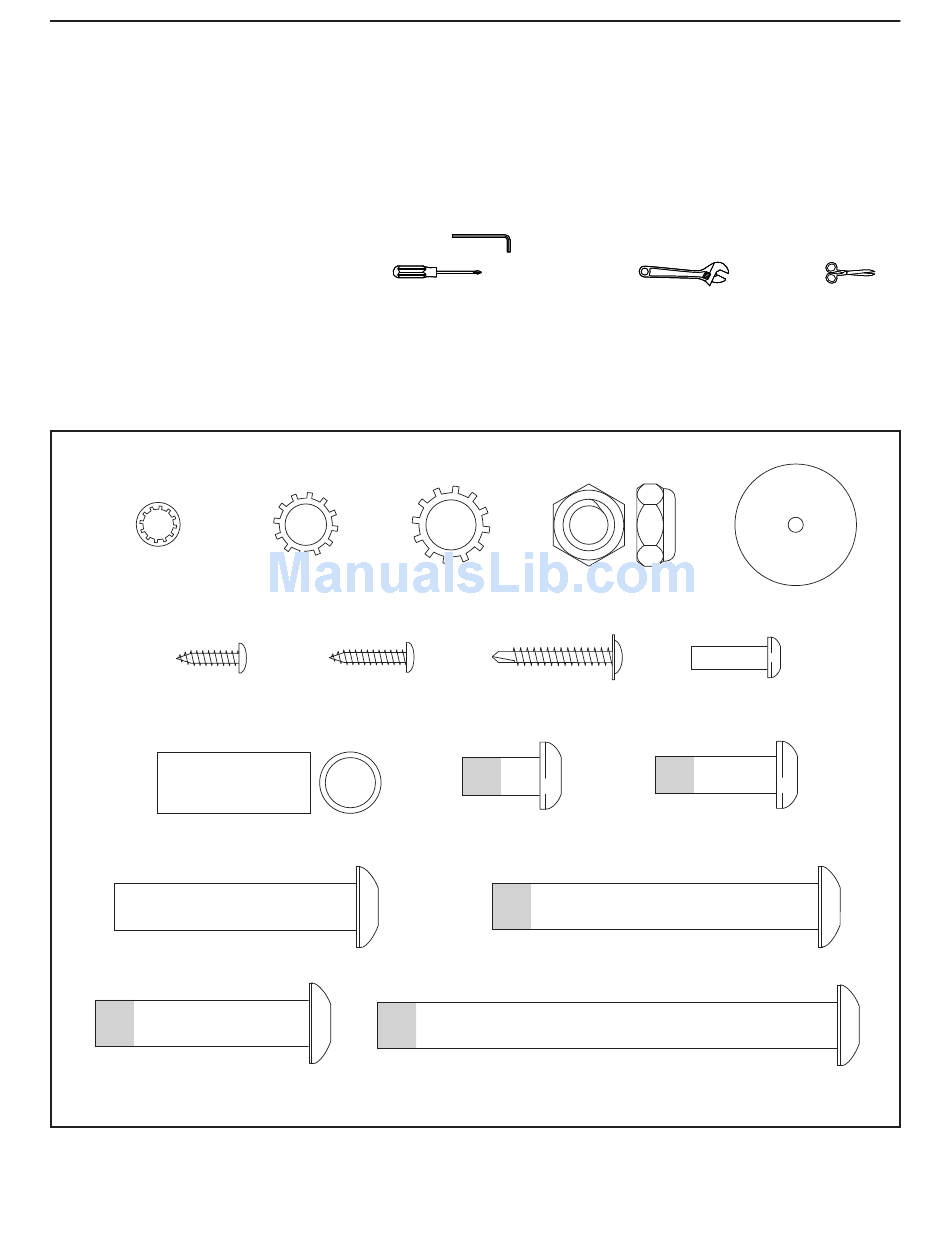

На малюнках нижче зображено кріпильні елементи. Число в дужках під кожним малюнком відповідає
номеру деталі в ПЕРЕЛІКУ ДЕТАЛЕЙ у кінці цього посібника. Число після дужок – це кількість елементів,
потрібна для збирання. Примітка. Деякі дрібні деталі можуть постачатися зібраними. Не викорис-
товуйте електроінструменти під час збирання, щоб уникнути пошкодження деталей. У комплекті
можуть постачатися запасні кріпильні елементи.
зіркоподібна
шайба 1/4" (73)–2
гвинт M4 x 13мм
(116)–8
розпірна втулка (90)–4
гвинт 3/8" x 2" (37)–2
гвинт 3/8" x 1 3/4" з
фіксатором (7)–1
зіркоподібна
зіркоподібна
шайба M8 (10)–8
шайба M10 (9)–4
гвинт M4 x 16мм
(124)–4
, розвідний ключ
стопорна гайка
3/8" (6)–3
самонарізний гвинт
M4,2 x 25мм (3)–4
гвинт 5/16" x 5/8" з
фіксатором (113)–4
гвинт M10 x 68мм із фіксатором (114)–2
гвинт M10 x 95мм із фіксатором (8)–2
6
та ножиці
прокладка ніжки
основи (94)–2
гвинт M5 x 16мм
(108)–2
гвинт M8 x 25мм із
фіксатором (5)–6
.
