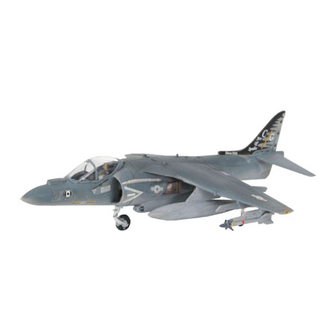

REVELL AV-8B Harrier Assembly Manual

The AV-8B Harrier traces its origins back to
a British designed vertical take-off and landing
(VTOL) aircraft. The first Harrier used by the U. S.
Marine Corps was the AV-8A which entered service
in the 1960s. The present AV-8B entered service
in the mid-1980s, and it is a much larger and more
powerful variant. The payload capability of the AV-
8B is twice that of the earlier AV-8A. Capable of
operating from amphibious assault ships or unim-
proved forward areas without runways, AV-8Bs
provide close air support to Marine forces on the
ground. They can deliver a wide variety of con-
ventional and precision guided weapons to include
* REPEAT SEVERAL TIMES * OPTIONAL PARTS
* A REPETER PLUSIEURS FOIS * PIECES EN OPTION
READ THIS BEFORE YOU BEGIN
* Study the assembly drawings.
* Each plastic part is identified by a number.
* In the assembly drawings, some parts will be
marked by a star (★) to indicate chrome
plated plastic.
* For better paint and decal adhesion, wash
the plastic parts in a mild detergent solution.
Rinse and let air dry.
* Check the fit of each piece before
cementing in place.
* Use only cement for polystyrene plastic.
* Scrape plating and paint from areas
to be cemented.
* Allow paint to dry thoroughly before
handling parts.
* Any unused parts may be discarded.
DECAL APPLICATION INSTRUCTIONS
1. Cut desired decal from sheet.
2. Dip decal in water for a few seconds.
3. Place wet decal on paper towel.
4. Wait until decal is movable on paper backing.
5. Place decal in position on model, face up and
slide backing away.
6. Press out air bubbles with a soft damp cloth.
7. Milkiness that may appear is for better decal
adhesion and will dry clear. Wipe away any
excess adhesive.
8. Do not touch decal until fully dry.
9. Allow the decals 48 hours to dry before
applying clear coat.
NOTE: Decals are compatible with
setting solutions or solvents.
If you have any questions or comments, call our hotline at:
Revell-Monogram Consumer Service Department, 725 Landwehr Road, Northbrook, Illinois 60062
Be sure to include the plan number (85687800200), part number, description, your return address and phone number.
KIT6878
AV-8B HARRIER
* DECAL * ALTERNATIVE ASSEMBLY
* DECAL COMANIE * ENSEMBLAGE ALTERNATIVE
LIRE CE QUI SUIT AVANT DE COMMENCER
* Etudier les schémas de montage.
* Chaque pièce en plastique est identifiée par un numéro.
* Sur les schémas de montage, certaines pièces sont
marquées d'une étoile (★) pour indiquer qu'elles sont en
plastique chromé.
* Pour une meilleure prise de la peinture et des autocollants,
laver les pièces en plastique avec une solution détergente
peu concentrée. Les rincer et les laisser sécher à l'air.
* Vérifier que chaque pièce s'ajuste bien avant
de la coller en place.
* N'utiliser que de la colle pour polystyrène.
* Gratter les parties à coller pour enlever le chrome et la peinture.
* Laisser la peinture bien sécher avant de manipuler les pièces.
* Toute pièce inutilisée peut être jetée.
DIRECTIVES D'APPLICATION DES AUTOCOLLANTS
1. Découper l'autocollant désiré de la feuille.
2. Tremper l'autocollant dans de l'eau pendant quelques secondes.
3. Placer l'autocollant mouillé sur une serviette en papier.
4. Attendez que l'autocollant puisse être déplacé sur son support
en papier.
5. Mettre l'autocollant en position sur le modèle face sur
le dessus et faire glisser le support pour l'enlever.
6. Appuyer avec un chiffon doux humide pour éliminer les bulles d'air.
7. La substance laiteuse qui peut apparaître est destinée à
améliorer l'adhésion de l'autocollant et devient incolore au
séchage. Essuyer pour enlever tout excédent d'adhésif.
8. Ne pas toucher l'autocollant tant qu'il n'est pas bien sec.
9. Laisser l'autocollant sécher pendant 48 heures avant
d'appliquer une couche transparente.
REMARQUE: Les autocollants sont compatibles avec
les solutions de fixage ou les solvants.
or, please write to:
Visit our website: www.revell-monogram.com
REVELL-MONOGRAM, LLC Northbrook, IL. Copyright © 2003. All rights reserved.
the latest Joint Direct Attack Munitions (JDAM) and
laser-guided bombs.
Sidewinder missiles provide the Harrier with a good
air-to-air capability. AV-8Bs currently in operation
with the Marine Corps include the AV-8B II+, which
features an AN/APG-65 radar, and the Night Attack
AV-8B. During Operation Iraqi Freedom, seventy
Marine AV-8B II+ and Night Attack Harriers flew
from assault ships and shore bases to help over-
throw the regime of Saddam Hussein and liberate
the people of Iraq.
* CEMENT TOGETHER
* A COLLER
This optional paint guide is provided if
you choose to detail paint your model.
Ce guide de peinture vous sera fourni si vous choisis-
Dark Ghost Gray
Dark Gray
Dark Gull Gray
Flat Black
Gloss Black
Gloss White
Gray
Gray-Green
Gunship Gray
Olive Drab
Red
Silver
Steel
Tan
Yellow
(800) 833-3570
85687800200
For self defense, AIM-9M
* REMOVE AND THROW AWAY * DO NOT CEMENT
* A RETIRER ET JETER * NE PAS COLLER
sez de peindre votre modèle en détail.
Gris fantôme foncé
Gris foncé
Gris cendré foncé
Noir mat
Noir brilliant
Blanc brilliant
Gris
Vert-gris
Gris hélicoptère
Gris vert
Rouge
Argent
Acier
Havane
Jaune
