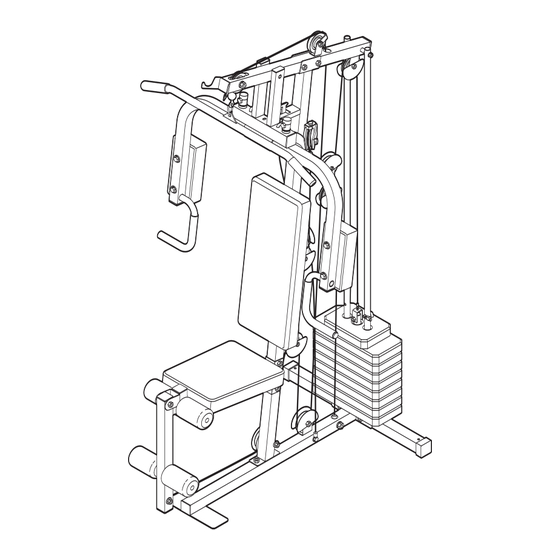

Nº. du Modèle WLEVSY1825.0
Nº. de Série
Ecrivez le numéro de série sur la
ligne ci-dessus.
Autocollant du Nº. de Série
(sous le siège)
QUESTIONS?
En tant que fabricant nous nous
engageons à satisfaire notre
clientèle entièrement. Si vous
avez des questions ou si des
pièces sont manquantes, veuillez-
nous contacter à :
(33) (0)810 121 140
du lundi au jeudi de 9h00 à
13h00 et de 14h00 à 18h00, le
vendredi de 14h00 à 17h00 (à
l'exception des jours fériés).
email : savfr@iconeurope.com
ATTENTION
Lisez toutes les précautions et les
instructions contenues dans ce
manuel avant d'utiliser cet appa-
reil. Gardez ce manuel pour vous
y référer ultérieurement.
MANUEL DE L'UTILISATEUR
Notre site Internet
www.iconeurope.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Gym 750 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Weslo Gym 750

Summary of Contents for Weslo Gym 750

  • Page 1 Nº. du Modèle WLEVSY1825.0 Nº. de Série Ecrivez le numéro de série sur la ligne ci-dessus. MANUEL DE L’UTILISATEUR Autocollant du Nº. de Série (sous le siège) QUESTIONS? En tant que fabricant nous nous engageons à satisfaire notre clientèle entièrement. Si vous avez des questions ou si des pièces sont manquantes, veuillez- nous contacter à...

  • Page 2: Table Of Contents

    (voir la dernière page). Apposez l’autocollant à l’en- droit indiqué sur le schéma. WESLO est une marque enregistrée de ICON IP, Inc.

  • Page 3: Conseils Importants

    CONSEILS IMPORTANTS AVERTISSEMENT : afin de réduire les risques de blessures graves, veuillez lire les conseils suivants avant d’utiliser l’appareil de musculation. 1. Veuillez lire attentivement ce manuel de l’uti- 6. Inspectez et resserrez correctement toutes lisateur et la littérature accompagnant ce les pièces régulièrement.

  • Page 4: Avant De Commencer

    AVANT DE COMMENCER Merci d’avoir choisi le WESLO ® GYM 750 appareil de Si vous avez des questions après avoir lu ce manuel, musculation. L’appareil de musculation offre un éven- référez-vous à la page de couverture de ce manuel. tail impressionnant de stations d’exercices conçues Pour mieux vous assister, notez le numéro du modèle et...

  • Page 5: Assemblage

    ASSEMBLAGE tion, assurez-vous que toutes les pièces sont Facilitez-vous l’assemblage orientées comme indiqué sur les schémas. Ce manuel est conçu pour que l’appareil de mus- • Pour vous aider à identifier les petites pièces, culation puisse être assemblé correctement par la référez-vous au TABLEAU D’IDENTIFICATION plupart des gens.
  • Page 6 2. Attachez le Montant (3) sur la Base (1) à l’aide des deux Boulons de Carrosserie de M8 x 63mm (58) et deux Écrous de Verrouillage en Nylon de M8 (69). Ne serrez pas trop l’Écrou de Verrouillage. Attachez le Verrou du Cadre de Presse (39) sur le Montant (3) à...
  • Page 7 4. Glissez les huit Poids (15) sur les Guides de Poids (10), avec la fente pour la Goupille de Poids (non-illustrée) vers le bas et du côté oppo- sé au Montant (3). Lubrifiez Enfoncez le Tube de Poids (12) dans les Poids (15).
  • Page 8 ASSEMBLAGE DU BRAS Lubrifiez 7. Lubrifiez un Boulon de M10 x 70mm (57). Attachez le Levier pour Jambes (9) sur le Cadre du Siège (8) à l’aide du Boulon et d’un Écrou de Verrouillage en Nylon de M10 (68). Ne serrez pas trop l’Écrou de Verrouillage ;...
  • Page 9 10. Enfoncez le cylindre sur le Bras Gauche (7) dans le trou sur le Cadre de Presse (5). Assurez-vous que les Bras est placé derrière le support indi- qué sur le Cadre de Presse. Glissez une Rondelle de 25mm (29) sur le cylindre du Bras Gauche (7).
  • Page 10 14. Enroulez le Câble Supérieur (50) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35) sur le Cadre Supérieur (4) à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
  • Page 11 18. Enroulez le Câble de Presse (49) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35) sur le Double Support en « U » (42), à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
  • Page 12 22. Enroulez le Câble Court (47) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35), sur le Double Support en « U » (42), à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
  • Page 13 26. Enroulez le Câble Inférieur (48) autour d’une Poulie de 90mm (34). Attachez la Poulie et deux Protections des Doigts (35) sur le support sur la Base (1) à l’aide d’un Boulon de M10 x 46mm (53) et d’un Écrou de Verrouillage en Nylon de M10 (68).
  • Page 14 ASSEMBLAGE DU SIÈGE 30. Attachez le Dossier (18) au Montant (3) avec deux Vis de M6 x 63mm (67) et deux Rondelles de M6 (73). 31. Attachez le Siège (19), dans la position illustrée, sur le Cadre du Siège (8), à l’aide de quatre Vis de M6 x 16mm (40).

  • Page 15: Ajustements

    AJUSTEMENT Cette section explique comment ajuster l’appareil de musculation. Référez-vous aussi au guide d’exercice qui accompagne ce manuel pour effectuer chaque exercice correctement. Assurez-vous que toutes les pièces sont correctement serrées chaque fois que l’appareil de musculation est uti- lisé. Remplacez immédiatement toute pièce usagée. Vous pouvez nettoyer l’appareil de musculation à l’aide d’un chiffon humide et d’un détergent doux non-abrasif.

  • Page 16: Tableau De Résistances De Poids

    TABLEAU DE RÉSISTANCES DE POIDS Ce tableau indique la résistance approximative de poids pour chaque station. « Supérieur » indique le poids supérieur de 6 livres de l’appareil ; les autres numéros indiquent les poids individuels de 12,5 livres. La résistan- ce du «...

  • Page 17: Diagramme Du Câble

    DIAGRAMME DES CÂBLES Les schémas des câbles ci-dessous illustrent la position correcte du Câble Court (47), du Câble Inférieur (48), du Câble de Presse (49) et du Câble Supérieur (50). Utilisez les diagrammes pour vous assurer que les câbles ont été assemblés correctement. Si les câbles n’ont pas été positionnés correctement, l’appareil de musculation ne pourra pas fonctionner correctement et il se peut que des dommages soient causés.

  • Page 18: Localisation D'un Problème Et Entretien

    LOCALISATION D’UN PROBLÈME ET ENTRETIEN POUR TENDRE LES CÂBLES Les câbles sont tressés, le type de câble utilisé sur l’appareil de musculation, peuvent se détendre sensi- blement lors de la première utilisation. S’il y a du jeu dans les câbles avant que la résistance ne se fasse sentir, les câbles devraient être retendus.
  • Page 19 REMARQUES...

  • Page 20: Pour Commander Des Pièces De Rechange

    9h00 à 13h00 et de 14h00 à 18h00 et le vendredi de 14h00 à 17h00 (à l’exception des jours fériés). Préparez les informations suivantes : • le NUMÉRO DU MODÈLE de ce produit (WLEVS1825.0) • le NOM de ce produit (WESLO ® GYM 750 appareil de musculation) •...
  • Page 21 TABEAU D’IDENTIFICATION DES PIÈCES Vis Auto-perçante de M4 x 19mm (76) Boulon de Carrosserie de M8 x 63mm (58) Vis de M6 x 16mm (40) Boulon à Épaulement de M8 x 64mm (56) Rondelle de M4 (77) Rondelle de 25mm (29) Boulon de M8 x 63mm (66) Vis de M6 x 63mm (67) Rondelle de M6 (73)
  • Page 22 LISTE DES PIÈCES—Nº. du Modèle WLEVSY1825.0 R1005B Nº.Qté.Description Nº.Qté.Description Base Boulon de M10 x 100mm Stabilisateur Câble Court Montant Câble Inférieur Cadre Supérieur Câble de Presse Cadre de Presse Câble Supérieur Bras Droit Bague d’Espacement de 10mm x Bras Gauche 22mm Cadre du Siège Boulon de M10 x 52mm...
  • Page 23 SCHÉMA DÉTAILLÉ A—Nº. du Modèle WLEVSY1825.0 R1005B...
  • Page 24 SCHÉMA DÉTAILLÉ B—Nº. du Modèle WLEVSY1825.0 R1005B 73 67...
