Weslo Easy Compact 2 Treadmill Manual De Utilizare page 7

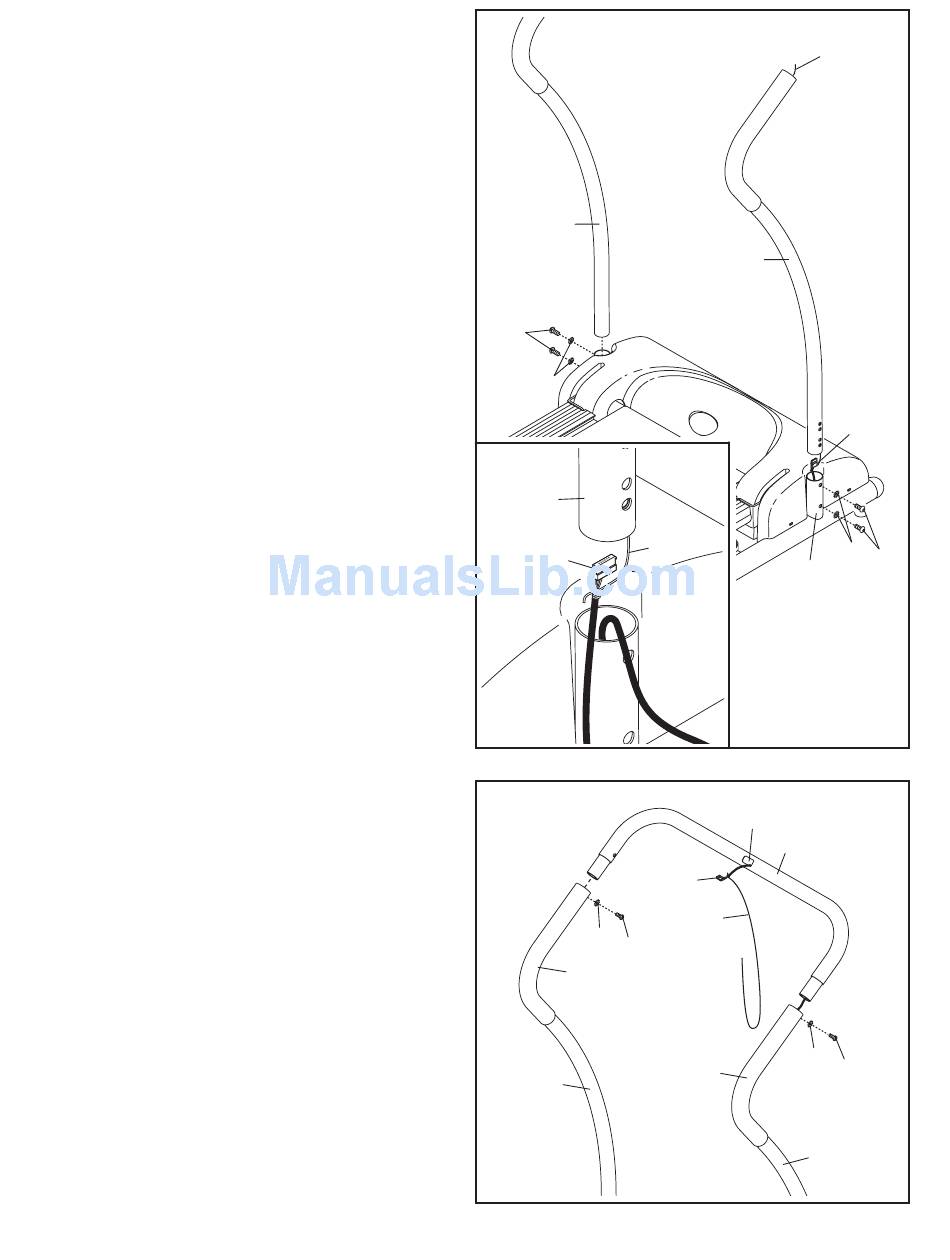

1. Identificaţi Mânerul din Dreapta (86), care este
marcat cu un autocolant inscripţionat „Right" sau
„R" (L sau Left indică partea stângă; R sau Right
indică partea dreaptă). O a doua persoană va
fixa Mânerul din Dreapta pe tubul situat pe Bază
(79). Consultaţi desenul inserat. Legaţi ferm
firul de legătură al Mânerului din Dreapta de
capătul Firului Mufat (84). Apoi, trageţi celălalt
capăt al firului de legătură până când Firul Mufat
este ghidat prin interiorul Mânerului din Dreapta.
Trageţi uşor de Firul Mufat (84) în timp ce
introduceţi Mânerul din Dreapta (86) în tubul
situat pe Bază (79). Aveţi grijă să nu ciupiţi
Firul Mufat.
Fixaţi Mânerul din Dreapta (86) pe Bază (79)
folosind două Şuruburi M8 x 16mm (1) şi două
Piuliţă Stea M8 (5); încă nu strângeţi complet
Şuruburile. Aveţi grijă să nu ciupiţi Firul
Mufat (84).
Fixaţi Mânerul din Stânga (34) pe Bază (79)
folosind două Şuruburi M8 x 16mm (1) şi două
Piuliţă Stea M8 (5); încă nu strângeţi complet
Şuruburile.
Îndepărtaţi firul de legătură de pe Firul Mufat
(84).
2. Poziţionaţi Bara Transversală a Mânerului (83)
conform desenului. Consultaţi desenul inserat
de la pasul 1. Legaţi ferm firul de legătură situat
în interiorul Barei Transversale a Mânerului de
capătul Firului Mufat (84). Apoi, trageţi celălalt
capăt al firului de legătură până când Firul Mufat
este ghidat prin interiorul Barei Transversale a
Mânerului.
Trageţi uşor de Firul Mufat (84) în timp ce
introduceţi Bara Transversală a Mânerului (83)
în cele două Mânere (34, 86). Aveţi grijă să nu
ciupiţi Firul Mufat.
Fixaţi Bara Transversală a Mânerului (83) fo-
losind două Şuruburi M6 x 10mm (2) şi două
Şaibe Stea de 1/4" (4); încă nu strângeţi com-
plet Şuruburile. Este posibil să trebuiască să
împingeţi cu grijă Mânerele de Spumă (85) în
jos.
1
34
1
5
86
Legătură
84
2
4
2
85
34
7
Fir de
Legătură
86
Fir de
79
Orificiu
83
84
Fir de
Legătură
4
2
85
86
84
5
1
