With the introduction of its new
Mustang in April of 1964, Ford had a
major success story on its hands right
from the start. In Ford's desire to create
a more limited edition high performance
version of its little pony car, they
turned to retired race driver Carroll
Shelby with whom they had a business
relationship. Shelby's Cobra sports
cars were powered by Ford engines.
The result was the now well-known
Shelby GT350's with Shelby combining
Mustangs in its new fastback body style
and factory high-performance versions
of the stock 289 V8s with Shelby's
retuning of the suspension to create a
very credible street burner.
* REPEAT SEVERAl TIMES
*
REPEAT PRoCEDURE
` `
* A REPETER PLUSIEURS FOIS
* REPETEZ LE PROCEDE

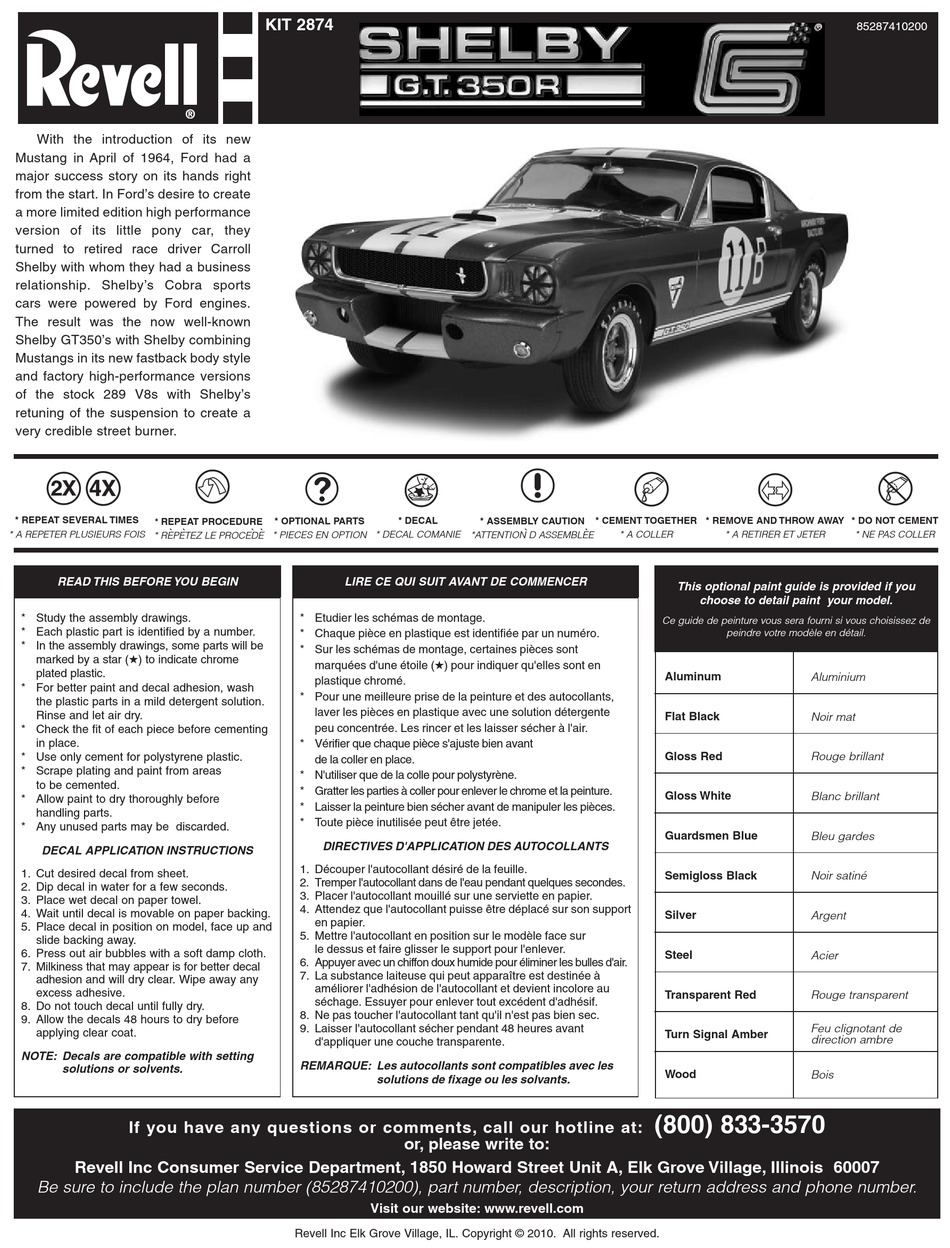

READ THIS BEFORE YOU BEGIN
* Study the assembly drawings.
* Each plastic part is identified by a number.
* In the assembly drawings, some parts will be
marked by a star (H) to indicate chrome
plated plastic.
* For better paint and decal adhesion, wash
the plastic parts in a mild detergent solution.
Rinse and let air dry.
* Check the fit of each piece before cementing
in place.
* Use only cement for polystyrene plastic.
* Scrape plating and paint from areas
to be cemented.
* Allow paint to dry thoroughly before
handling parts.
* Any unused parts may be discarded.
DECAL APPLICATION INSTRUCTIONS
1. Cut desired decal from sheet.
2. Dip decal in water for a few seconds.
3. Place wet decal on paper towel.
4. Wait until decal is movable on paper backing.
5. Place decal in position on model, face up and
slide backing away.
6. Press out air bubbles with a soft damp cloth.
7. Milkiness that may appear is for better decal
adhesion and will dry clear. Wipe away any
excess adhesive.
8. Do not touch decal until fully dry.
9. Allow the decals 48 hours to dry before
applying clear coat.
NOTE: Decals are compatible with setting
solutions or solvents.
If you have any questions or comments, call our hotline at:
Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007
Be sure to include the plan number (85287410200), part number, description, your return address and phone number.
KIT 2874
* oPTIonAl PARTS
* DECAl
`
`
* DECAL COMANIE
* PIECES EN OPTION
LIRE CE QUI SUIT AVANT DE COMMENCER
* Etudier les schémas de montage.
* Chaque pièce en plastique est identifiée par un numéro.
* Sur les schémas de montage, certaines pièces sont
marquées d'une étoile (H) pour indiquer qu'elles sont en
plastique chromé.
* Pour une meilleure prise de la peinture et des autocollants,
laver les pièces en plastique avec une solution détergente
peu concentrée. Les rincer et les laisser sécher à l'air.
* Vérifier que chaque pièce s'ajuste bien avant
de la coller en place.
* N'utiliser que de la colle pour polystyrène.
* Gratter les parties à coller pour enlever le chrome et la peinture.
* Laisser la peinture bien sécher avant de manipuler les pièces.
* Toute pièce inutilisée peut être jetée.
DIRECTIVES D'APPLICATION DES AUTOCOLLANTS
1. Découper l'autocollant désiré de la feuille.
2. Tremper l'autocollant dans de l'eau pendant quelques secondes.
3. Placer l'autocollant mouillé sur une serviette en papier.
4. Attendez que l'autocollant puisse être déplacé sur son support
en papier.
5. Mettre l'autocollant en position sur le modèle face sur
le dessus et faire glisser le support pour l'enlever.
6. Appuyer avec un chiffon doux humide pour éliminer les bulles d'air.
7. La substance laiteuse qui peut apparaître est destinée à
améliorer l'adhésion de l'autocollant et devient incolore au
séchage. Essuyer pour enlever tout excédent d'adhésif.
8. Ne pas toucher l'autocollant tant qu'il n'est pas bien sec.
9. Laisser l'autocollant sécher pendant 48 heures avant
d'appliquer une couche transparente.
REMARQUE: Les autocollants sont compatibles avec les
solutions de fixage ou les solvants.
or, please write to:
Visit our website: www.revell.com
Revell Inc Elk Grove Village, IL. Copyright © 2010. All rights reserved.
* ASSEMBlY CAUTIon
* CEMEnT ToGETHER
`
`
* A COLLER
*ATTENTION D ASSEMBLEE
* REMoVE AnD THRoW AWAY
* A RETIRER ET JETER
This optional paint guide is provided if you
choose to detail paint your model.
Ce guide de peinture vous sera fourni si vous choisissez de
peindre votre modèle en détail.
Aluminum
Aluminium
Flat Black
Noir mat
Gloss Red
Rouge brillant
Gloss White
Blanc brillant
Guardsmen Blue
Bleu gardes
Semigloss Black
Noir satiné
Silver
Argent
Steel
Acier
Transparent Red
Rouge transparent
Feu clignotant de
Turn Signal Amber
direction ambre
Wood
Bois
(800) 833-3570
85287410200
* Do noT CEMEnT
* NE PAS COLLER
