ЗБИРАННЯ
Для збирання тренажера вам знадобиться помічник. Розмістіть всі деталі еліптичного тренажера
на вільному місці і заберіть пакувальні матеріали. Не викидайте пакувальні матеріали до завершення
збирання.
Для збирання тренажера додатково до інструмента(ів), що додаються, необхідна викрутка компа-
нії «Phillips» .

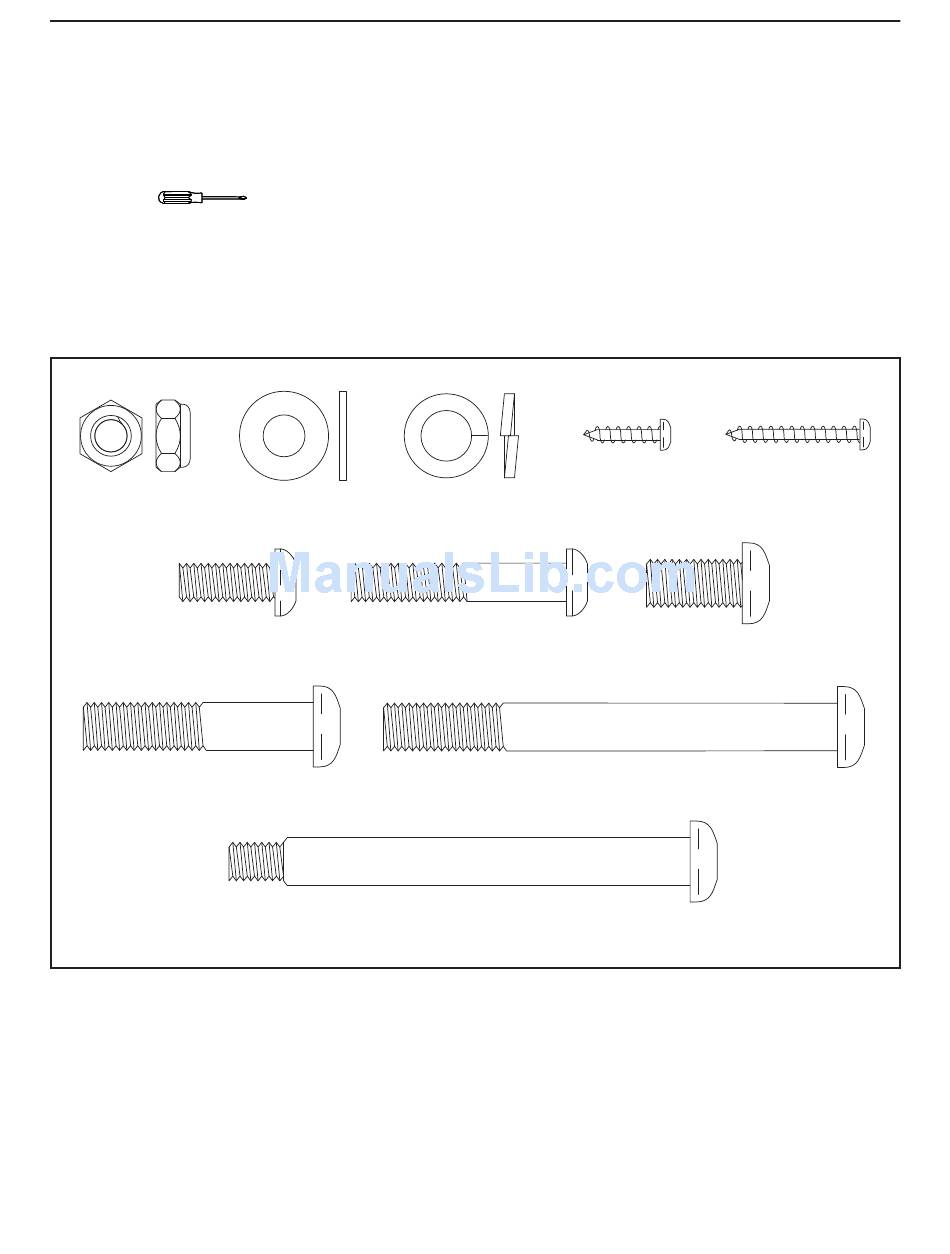

Щоб визначити малі деталі, необхідні для збирання, подивіться на нижченаведений малюнок. Число в
дужках під кожним малюнком відповідає номеру деталі в ПЕРЕЛІКУ ДЕТАЛЕЙ у кінці цього посібника.
Число після номеру деталі – це кількість елементів, потрібних для збирання. Примітка. Якщо деталі не
має в складі конструкції, перевірте, чи її було попередньо зібрано. Щоб уникнути пошкодження
деталей не використовуйте під час збирання електроінструменти.
Гвинт Гвинт M4 x 28мм
Контргайка Шайба M8 Розрізна шайба
(99)–4
M4 x 16мм
M8 (77)–4 (33)–2
M10 (78)–10
(92)–6
Гвинт M8 x 20мм
Болт M8 x 45мм Гвинт M10 x 20мм
(80)–2
(79)–6
(76)–4
Гвинт M10 x 48мм
Гвинт M10 x 95мм (82)–4
(75)–6
З'єднувальний болт (31)–2
5
