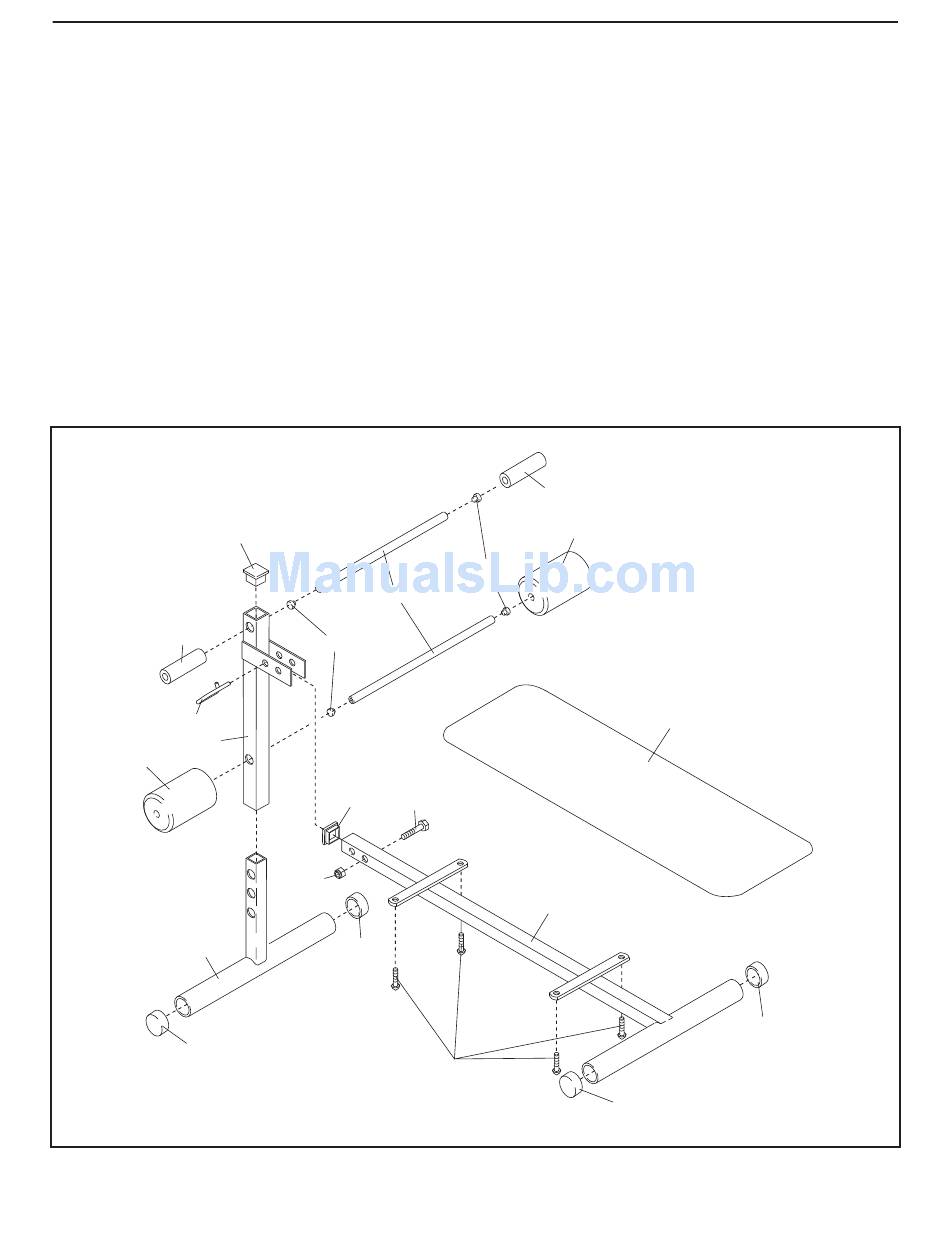

LISTE DES PIÈCES ET SCHÉMA DÉTAILLÉ
N°. du Modèle WEEMBE0525.0
Nº. Qtè. Description
1 1 Cadre
2 1 Jambe
3 1 Dossier
4 2 Barre de Coussin
5 4 Vis de M6 x 16mm
6 2 Petit Coussin en Mousse
7 2 Grand Coussin en Mousse
8 1 Pied d'Ajustement
9 4 Embout Femelle Rond de
Remarque : "#" Indique une pièce non-dessinée. Les caractéristiques peuvent être modifiées sans notifications.
10
6
14
2
7
8
9
11
4
11
10
12
13
9
5
7
Nº. Qtè. Description
38mm
10 2 Embout Mâle Carré de 38mm
11 4 Embout Mâle Rond de 19mm
12 1 Boulon de M10 x 57mm
13 1 Écrou de Verrouillage en Nylon
de M10
14 1 Goupille d'Ajustement
# 1 Manuel de l'Utilisateur
6
7
3
1
9
R0306A
