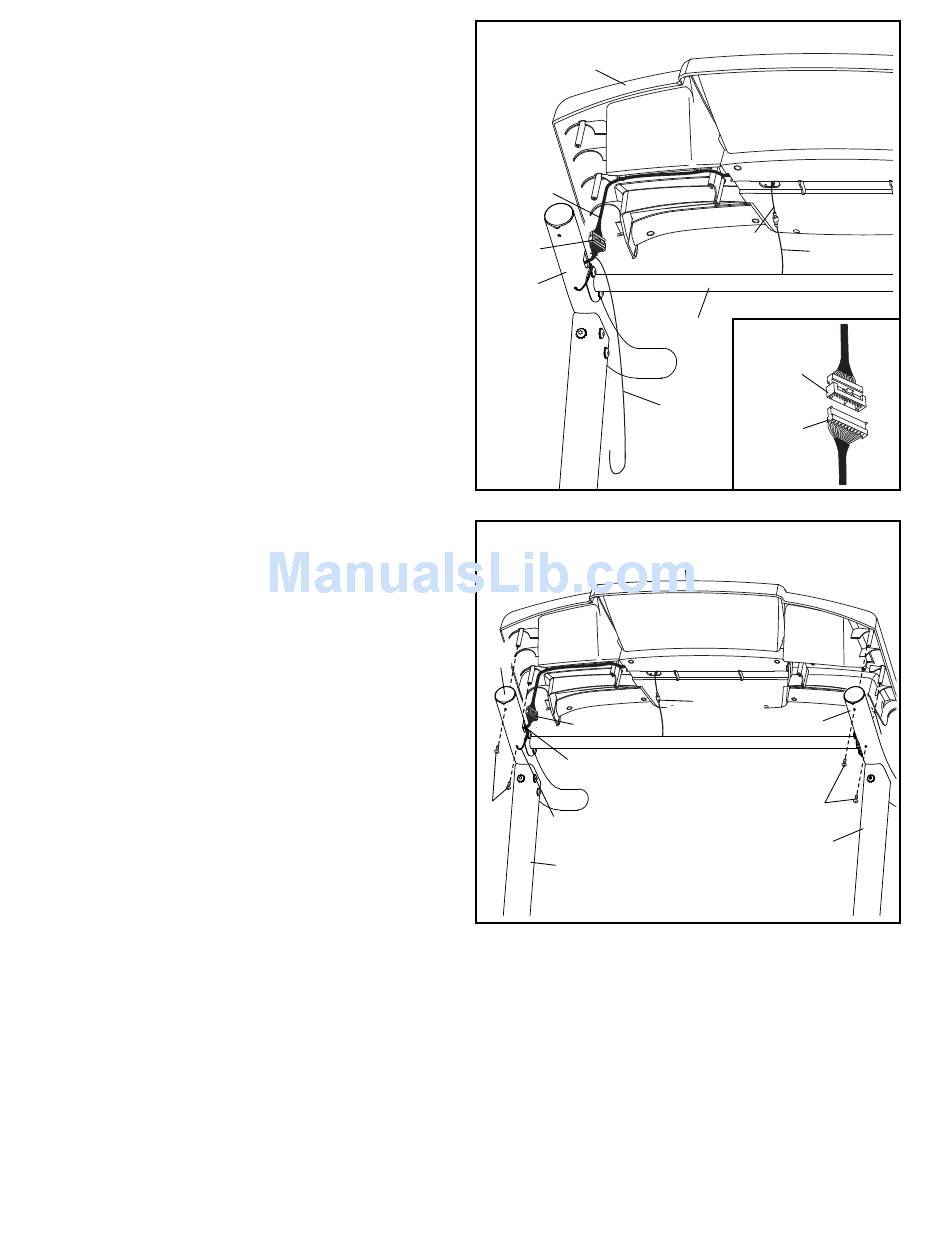

9. Com a ajuda de outra pessoa, segure a unidade
da consola junto ao Apoio para a Mão Direita
(64).
Consulte o desenho inserido. Ligue o Fio da
Barra Vertical (63) ao fio da consola. Os conec-
tores devem deslizar entre si com facilidade
e ficar encaixados. Se assim não acon-
tecer, rode um deles e volte a tentar. SE NÃO
LIGAR DEVIDAMENTE OS CONECTORES,
A CONSOLA PODE FICAR DANIFICADA
QUANDO LIGAR A CORRENTE. Depois, retire
o atilho para fio do Fio da Barra Vertical.
Ligue o Fio de Terra da Consola (47) na Barra
de Apoio da Consola (61) ao fio de terra da
consola.
10. Coloque a unidade da consola sobre os Apoios
para as Mãos Esquerda e Direita (59, 64).
Certifique-se de que não há nenhum fio tril-
hado. Corte e retire o atilho (D).
Fixe a unidade da consola com quatro Parafusos
#8 x 3/4" (4). Enrosque os quatro Parafusos e
depois aperte-os. Não aperte demasiado os
Parafusos.
Insira os fios no Apoio para a Mão Direita (64)
através do orifício indicado.
Consulte o passo 5 da montagem. Aperte
firmemente os seis Parafusos 3/8" x 3 1/4" (2)
nas extremidades inferiores das Barras Verticais
Esquerda e Direita (66, 76) (apenas é apresen-
tado um dos lados).
9
Unidade da
Consola
Fio da
Consola
63
64
10
Unidade da Consola
64
Fios
Orifício
4
D
76
11
Fio de
47
Terra
61
Fio da
Consola
Atilho
para Fio
63
Fios de
Terra
59
4
66
