ProForm 400 C Treadmill Manuel De L'utilisateur page 8

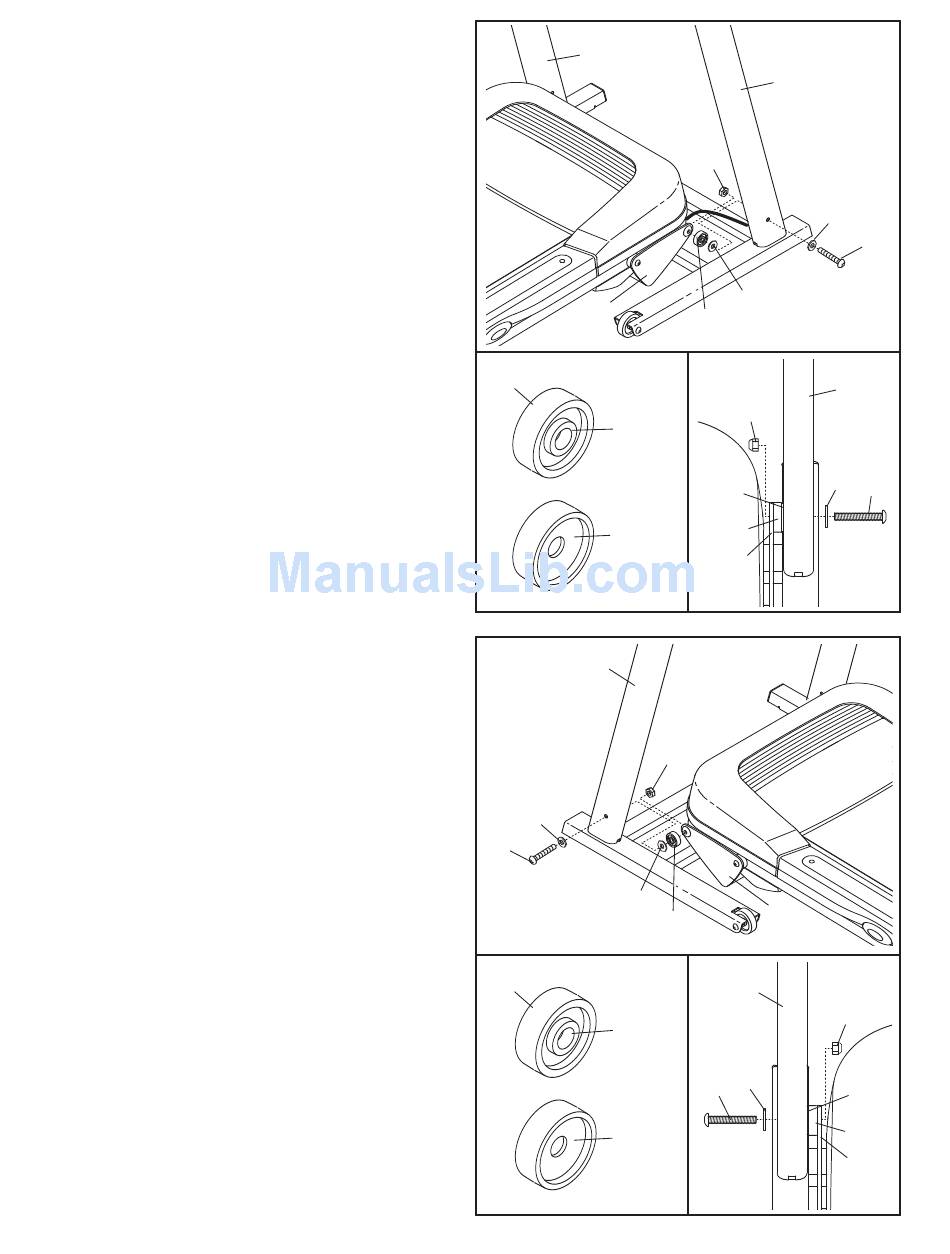

4. Soulevez les Montants (38, 39).
Référez-vous au schéma encadré de gauche.
Identifiez les deux Bagues d'Espacement du
Cadre (96). Ouvrez le sachet de graisse inclus
puis, appliquez de la graisse sur les deux
Bagues d'Espacement du Cadre. Identifiez en-
suite le côté extérieur de chaque Bague
d'Espacement du Cadre.
Placez une Bague d'Espacement du Cadre (96)
et une Rondelle du Cadre (99) entre le Montant
Droit (39) et le Cadre d'Elévation (41), avec les
côtés extérieurs des Bagues d'Espacement
du Cadre face aux Rondelles du Cadre et au
Montant Droit. Attachez le Montant Droit sur le
Cadre d'Elévation à l'aide d'un Boulon du Cadre
(1), une Rondelle du Montant (7) et un Écrou
(12) ; ne serrez pas encore l'Écrou.
5. Placez la Bague d'Espacement du Cadre (96) et
la Rondelle du Cadre (99) restantes entre le
Montant Gauche (38) et le Cadre d'Elévation
(41), avec le côté extérieur de la Bague
d'Espacement du Cadre face à la Rondelle du
Cadre et au Montant Gauche. Attachez le
Montant Gauche sur le Cadre d'Elévation à l'aide
d'un Boulon du Cadre (1), une Rondelle du
Montant (7) et un Écrou (12) ; ne serrez pas en-
core l'Écrou.
4
38
41
96
Côté
Extérieur
Côté
Intérieur
5
38
7
1
99
96
Côté
Extérieur
Côté
Intérieur
8
39
12
7
99
96
39
12
7
99
96
41
12
41
96
38
12
7
1
1
1
99
96
41
