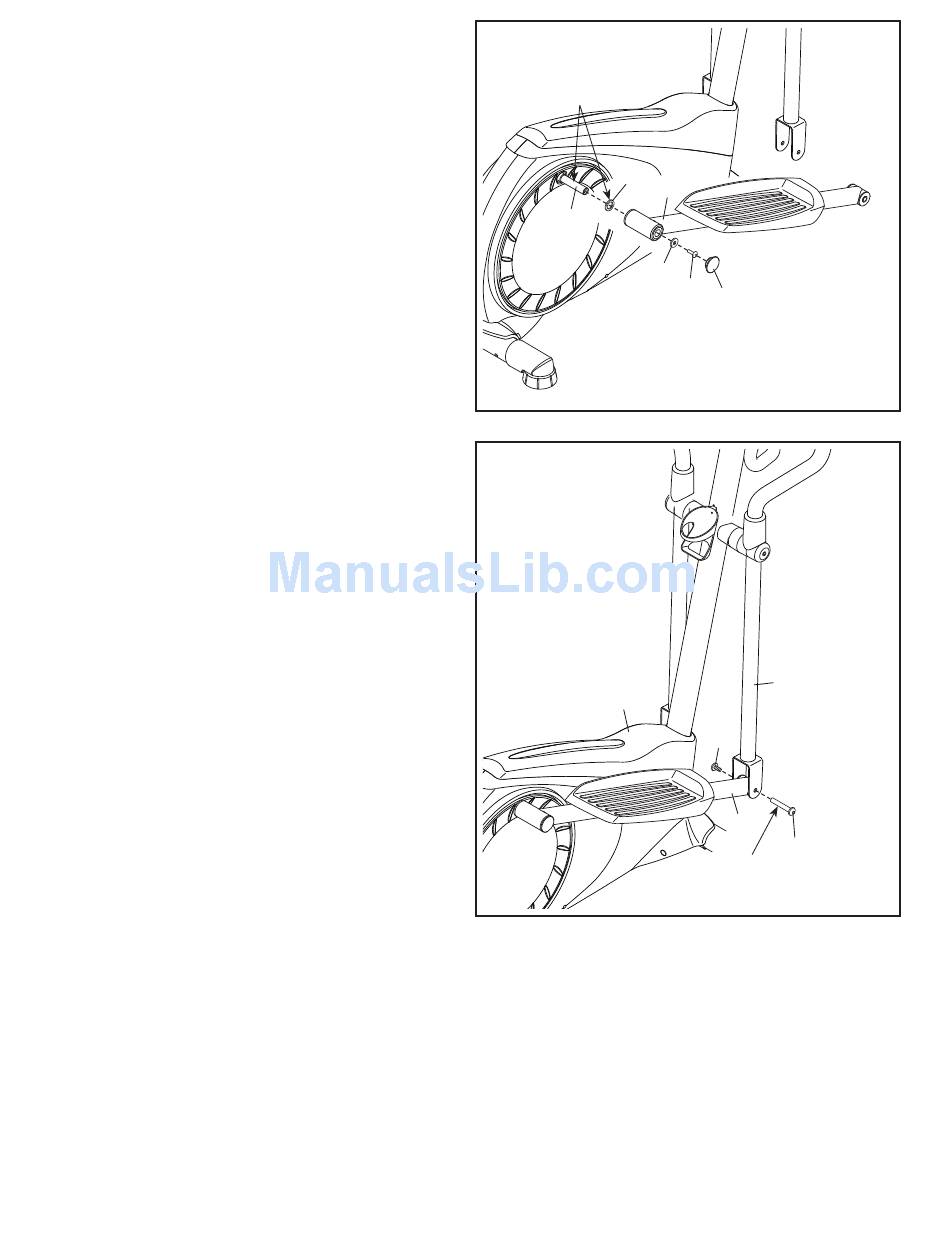

14. Smeer een klein hoeveelheid vet op de as
van de Rechter Crankarm (16) en op de Grote
Gebogen Tussenring.
Schuif de Grote Gebogen Tussenring (76) en de
Arm van het Rechter Pedaal (12) op de as op de
Rechter Crankarm (16).
Schuif een M10 Tussenring (35) op een M10 x
25mm Schroef (40), en draai de Schroef in de as
vast.
Druk dan een Kap van de Arm van het Pedaal
(74) in de Arm van het Rechter Pedaal (12).
Herhaal deze stap aan de andere kant van de
elliptische trainer.
15. Smeer een klein hoeveelheid vet op een Set M6
Bouten (25).
Houd het uiteinde van de Arm van het Rechter
Pedaal (12) aan de binnekant van de beugel op
de rechter Stang van de Armhendel (5).
Maak de rechter Stang van de Armhendel (5)
aan de Arm van het Rechter Pedaal (12) vast
met de Set M6 Bouten (25). Draai de Set
Bouten niet te vast; de rechter Armhendel
moet vrij kunnen draaien.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
Raadpleeg stap 3. Draai de M10 x 73mm
Bouten (7) vast en druk de Bovenste Kap (41)
op zijn plaats.
16. Zorg ervoor dat alle onderdelen van de elliptische trainer goed vastgedraaid zijn. Let op: Het kan zijn
dat u na voltooiing van de montage enige hardware/onderdelen overhoudt. Leg een matje onder de elliptische
trainer om uw vloer of de vloerbedekking te beschermen.
14
Smeervet
76
16
15
41
12
12
35
40
74
5
25
12
25
Smeervet
