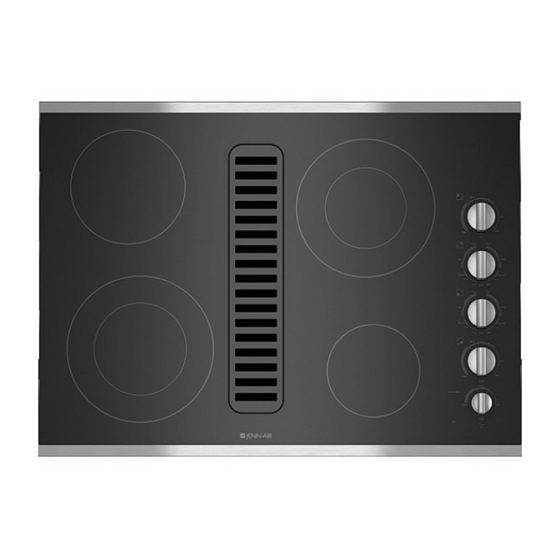

Electric downdraft cooktop
Hide thumbs Also See for JED3430WS:
Table of Contents

Advertisement

Available languages

Available languages

30" (76.2 CM) AND 36" (91.4 CM) ELECTRIC
DOWNDRAFT COOKTOP INSTALLATION INSTRUCTIONS
INSTRUCTIONS D'INSTALLATION DE LA TABLE DE
CUISSON ÉLECTRIQUE AVEC ASPIRATION PAR LE BAS DE
COOKTOP SAFETY..................................................................... 2
INSTALLATION REQUIREMENTS............................................. 2
Tools and Parts ......................................................................... 2
Location Requirements............................................................. 3
Venting Requirements............................................................... 4
Venting Methods....................................................................... 5
Electrical Requirements ............................................................ 7
INSTALLATION INSTRUCTIONS............................................... 7
Prepare Cooktop....................................................................... 7
Install Foam Strip ...................................................................... 8
Rotate Blower - Optional .......................................................... 8
Install Cooktop.......................................................................... 8
Make Electrical Connection...................................................... 9
Complete Installation .............................................................. 10
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
W10436037B
30" (76,2 CM) ET 36" (91,4 CM)
Table of Contents/Table des matières
SÉCURITÉ DE LA TABLE DE CUISSON................................. 11
EXIGENCES D'INSTALLATION ............................................... 11
Outillage et pièces .................................................................. 11
Exigences d'emplacement ..................................................... 12
Exigences concernant l'évacuation........................................ 14
Méthodes d'évacuation.......................................................... 15
Spécifications électriques....................................................... 16
INSTRUCTIONS D'INSTALLATION......................................... 17
Préparation de la table de cuisson......................................... 17
Installation de la bande de mousse........................................ 17
Rotation du ventilateur - Facultative ...................................... 18
Installation de la table de cuisson .......................................... 18
Raccordement électrique ....................................................... 19
Achever l'installation............................................................... 20
