99922200763
09/09/2013

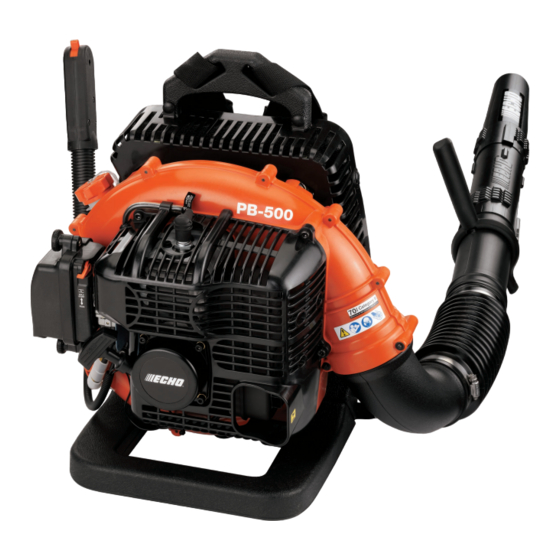

PB-500H Backpack Blower
Soplador de Mochila
50.8 cc
Optional Attachments & Accessories
Static Protection Kit
Curved Tip Blower Tube
Vacuum Attachment
S/N: P02311001001 - P02311999999
Accessories
900500
Rain Gutter Kit
99944100025
E165000160
PBAV-4600
©2013 ECHO Incorporated. All Rights Resevered. Todas las derechas Resevered
PARTS CATALOG
CAT LOGO DE PIEZAS
Accesorios & Accesorios Opcionales
Accesorios
Kit de protecci n contra la estática
Kit de canales de lluvia
Tubo de Soplado de punta curva
Aditamento de Vacío
www.Echo-USA.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PB-500H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Echo PB-500H

  • Page 1 Kit de protecci n contra la estática Rain Gutter Kit 99944100025 Kit de canales de lluvia Curved Tip Blower Tube E165000160 Tubo de Soplado de punta curva Vacuum Attachment PBAV-4600 Aditamento de Vacío www.Echo-USA.com 99922200763 09/09/2013 ©2013 ECHO Incorporated. All Rights Resevered. Todas las derechas Resevered...
  • Page 2: Table Of Contents

    PB-500H BACKPACK BLOWER Soplador de Mochila S/N: P02311001001 - P02311999999 TABLE OF CONTENTS - CONTENIDO Click Any Diagram Description Below To View That Diagram Chasque cualquier descripci n del diagrama abajo para ver ese diagrama Posi-Loc Blower Tubes..............................3 Tubos Sopladores Posi-Loc Engine Cover, Cylinder Cover, Starter.........................4...
  • Page 3 PB-500H BACKPACK BLOWER Soplador de Mochila S/N: P02311001001 - P02311999999 NOTES -- NOTAS - 2 -...
  • Page 4: Posi-Loc Blower Tubes

    PB-500H BACKPACK BLOWER Soplador de Mochila Posi-Loc Blower Tubes Tubos Sopladores Posi-Loc E165000170 TUBE, BLOWER - NOZZLE TUBO, SOPLADOR - BOQUILLA 89011804262 LABEL - ECHO ETIQUETA - ECHO E165000141 TUBE, BLOWER - STRAIGHT TUBO, SOPLADOR - RECTO E165000130 TUBE, BLOWER - SWIVEL...
  • Page 5: Engine Cover, Cylinder Cover, Starter

    PB-500H BACKPACK BLOWER Soplador de Mochila Engine Cover, Cylinder Cover, Starter Cubierta del Motor, Cubierta del Cilindro, Arrancador 90016205018 SCREW - 5X18 TORNILLO - 5X18 A051001270 STARTER ASY CONJUNTO DE ARRANCADOR + 17723640630 SCREW TORNILLO + P022022280 WASHER ARANDELA + 17722801110...
  • Page 6: Intake

    PB-500H BACKPACK BLOWER Soplador de Mochila Intake Admisión V299000290 THUMBSCREW TORNILLO DE OREJETAS A232000461 COVER, AIR FILTER CUBIERTA, FILTRO DE AIRE A226000032 FILTER, AIR FILTRO DE AIRE 90024604014 SCREW - 4X14 -- TAPPING TORNILLO - 4X14 -- AUTOROSCANTE A221000020 COVER, PREVENT...
  • Page 7: Carburetor -- Wla-1

    PB-500H BACKPACK BLOWER Soplador de Mochila Carburetor -- WLA-1 Carburador -- WLA-1 - 6 -...
  • Page 8 PB-500H BACKPACK BLOWER Soplador de Mochila Carburetor -- WLA-1 Carburador -- WLA-1 A021001641 CARBURETOR -- WLA-1 CARBURADOR -- WLA-1 + 12311440630 SCREW TORNILLO + 12312715030 RING, RETAINING ANILLO, RETÉN + 12314926030 WASHER ARANDELA + P003002080 LINK ENLACE + P003001970 AIR VALVE ASY...
  • Page 9: Exhaust

    PB-500H BACKPACK BLOWER Soplador de Mochila Exhaust Escape 90010506020 SCREW - 6X20 TORNILLO - 6X20 9111005016 SCREW - 5X16 TORNILLO - 5X16 P021015040 MUFFLER ASY CONJUNTO DE SILENCIADOR + 90023804010 SCREW - 4X10 TORNILLO - 4X10 + A313001030 GUIDE, EXHAUST GUÍA, ESCAPE...
  • Page 10 PB-500H BACKPACK BLOWER Soplador de Mochila Hip Mount Throttle Acelerador Sujeto a la cadera - 9 -...
  • Page 11: Hip Mount Throttle

    PB-500H BACKPACK BLOWER Soplador de Mochila Hip Mount Throttle Acelerador Sujeto a la cadera P021015010 CABLE BRACKET KIT KIT DE SOPORTE DE CABLE + 9114505025 SCREW - 5X25 TORNILLO - 5X25 P021003010 CONTROL HANDLE KIT KIT DE MANGO DE CONTROL...
  • Page 12: Fan Case, Blower Fan, Leaf Gaurd

    PB-500H BACKPACK BLOWER Soplador de Mochila Fan Case, Blower Fan, Leaf Gaurd Carcasa del Ventilador, Ventilador de Sopladora, Protector Contra Hojas 90016205020 SCREW - 5X20 TORNILLO - 5X20 V150001350 PLATE PLACA V456000010 HOLDER, SPRING SOPORTE, RESORTE C617000540 STRAP, SAFETY CORREA, DE SEGURIDAD...
  • Page 13: Fuel System S/N: P02311001001 - P02311026943

    PB-500H BACKPACK BLOWER Soplador de Mochila Fuel System Sistema de Combustible S/N: P02311001001 - P02311026943 13160009861 CAP ASY CONJUNTO DE TAPA + A358000000 HOLDER, VENT ASY SOPORTE, CONJUNTO DE RESPIRADERO + 13131406320 VENT ASY CONJUNTO DE RESPIRADERO + 13101621060 GASKET...
  • Page 14: Sistema De Combustible N/S: P02311001001 - P02311026943 Fuel System S/N: P02311026944 - P02311999999

    PB-500H BACKPACK BLOWER Soplador de Mochila Fuel System Sistema de Combustible S/N: P02311026944 - P02311999999 13160009861 CAP ASY CONJUNTO DE TAPA + A358000000 HOLDER, VENT ASY SOPORTE, CONJUNTO DE RESPIRADERO + 13131406320 VENT ASY CONJUNTO DE RESPIRADERO + 13101621060 GASKET...
  • Page 15: Backpack Frame, Harness

    PB-500H BACKPACK BLOWER Soplador de Mochila Backpack Frame, Harness Armazón de Mochila, Arnés V491000120 CLIP GANCHO 30010508261 CUSHION, BACKPACK COJÍN, MOCHILA V491000040 RETAINER, HARNESS RETÉN, ARNÉS C061000111 BACKPACK STRAP ASY CONJUNTO DE CORREAS DE MOCHILA 90010506025 SCREW - 6X25 TORNILLO - 6X25...
  • Page 16: Ignition

    PB-500H BACKPACK BLOWER Soplador de Mochila Ignition Ignición 90023805018 SCREW - 5X18 TORNILLO - 5X18 15912908261 COVER, DUST CUBIERTA, ANTIPOLVO 90023805018 SCREW - 5X18 TORNILLO - 5X18 A411000420 COIL, IGNITION BOBINA, IGNICIÓN 15111204630 GROMMET ANILLO DE GOMA V485000190 LEAD - IGNITION CABLE - IGNICIÓN...
  • Page 17 PB-500H BACKPACK BLOWER Soplador de Mochila Engine, Short Block -- SB1095 Motor, Bloque Corto -- SB1095 S/N: P02311001001 - P02311023307 - 16 -...
  • Page 18: Engine, Short Block -- Sb1095 S/N: P02311001001 - P02311023307

    PB-500H BACKPACK BLOWER Soplador de Mochila Engine, Short Block -- SB1095 Motor, Bloque Corto -- SB1095 S/N: P02311001001 - P02311023307 SB1095 SHORT BLOCK -- SB1095 BLOQUE CORTO -- SB1095 + 90016205022 SCREW - 5X22 TORNILLO - 5X25 + V103000471 GASKET, INTAKE JUNTA, ADMISIÓN...
  • Page 19 PB-500H BACKPACK BLOWER Soplador de Mochila Engine, Short Block -- SB1105 Motor, bloque corto -- SB1105 S/N: P02311023308 - P02311999999 - 18 -...
  • Page 20: Engine, Short Block -- Sb1105 S/N: P02311023308 - P02311999999

    PB-500H BACKPACK BLOWER Soplador de Mochila Engine, Short Block -- SB1105 Motor, bloque corto -- SB1105 S/N: P02311023308 - P02311999999 SB1105 SHORT BLOCK -- SB1105 BLOQUE CORTO -- SB1105 + 90016205022 SCREW - 5X22 TORNILLO - 5X25 + P021039643 CYLINDER/PISTON KIT CONJUNTO DE CILINDRO Y PISTÓN...
  • Page 21: Labels

    LABEL - SPARK PLUG -- BPM-8Y ETIQUETA - BUJÍA -- BPM-8Y X532000720 LABEL - SPARK PLUG -- BPMR-8Y ETIQUETA - BUJÍA -- BPMR-8Y X503009570 LABEL - MODEL -- PB-500H ETIQUETA - MODELO -- PB-500H X508000130 LABEL - NOISE ETIQUETA - RUIDO X505002080 LABEL - CAUTION ETIQUETA - PRECAUCIÓN...
  • Page 22: 90070/C Repower Tune-Up Kit

    PB-500H BACKPACK BLOWER Soplador de Mochila 90070/C RePower TUNE-UP KIT 90070/C Kit de Puesta a Punto 90070 RePower TUNE-UP KIT KIT DE PUESTA A PUNTO 90070C RePower TUNE-UP KIT KIT DE PUESTA A PUNTO (FOOTNOTE) 1 - CANADA MODELS (NOTA DEL PIE) 1 - MODELOS DE CANADÁ...
  • Page 23: 90132-1 Repower Fuel System Kit

    PB-500H BACKPACK BLOWER Soplador de Mochila 90132-1 RePower FUEL SYSTEM KIT 90132-1 Kit del Sistema de Carburante 90132-1 RePower FUEL SYSTEM KIT KIT DEL SISTEMA DE CARBURANTE - 22 -...
  • Page 24: Part Number Index

    PB-500H BACKPACK BLOWER Soplador de Mochila S/N: P02311001001 - P02311999999 PART NUMBER INDEX - ÍNDICE DEL NÚMERO DE PARTE Click The Page Number After Any Part Number To View The Diagram Containing That Part Chasque la página después de cualquier número de parte para ver el diagrama que contiene esa parte...
