Bedienungsanleitung
Operating Manual
Satellite Receiving System
AX 40

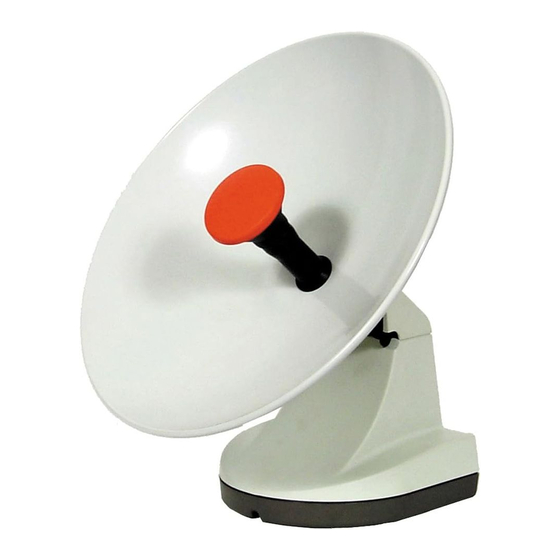

Satelliten-Antenne
Vorwort
Mit dem Kauf der Satellitenantenne MULTIMO haben Sie sich für eine
leistungsstarke kompakte Antenne entschieden.
Sie wurde speziell für den Empfang der Satelliten analogen und
digitalen Programme von ASTRA im mobilen Einsatz konzipiert. Sie
eignet sich aber auch für Programme von z.B. HOTBIRD, TELECOM,
Hispasat und andere innerhalb der starken Ausleuchtzonen.
Die MULTIMO ist eine Einteilnehmerantenne für den Empfang von
vertikal und horizontal polarisierten Signalen (bedingt auch für
zirkulare Polarisation) im Frequenzbereich von 10,7 GHz bis 12,75
GHz. Über ein 22kHz Steuersignal kann zwischen dem LOW- und
HIGH-Band umgeschaltet werden.
Die MULTIMO bietet zusammen mit dem angebotenen Zubehör eine
Vielzahl an Einsatzmöglichkeiten.
Die folgenden Kapitel sollen das Aufstellen und Ausrichten der
MULTIMO erleichtern. Um optimale Empfangseigenschaften zu er-
reichen, beachten Sie die folgenden Kapitel in der Reihenfolge:
Sicherheitshinweise
Standort
Elevationswinkel
TV-Kanal einstellen
Feineinstellung
Polarisationsentkopplung
Befestigungsmöglichkeiten
Technische Daten
Standorttabelle
Garantie
2
D
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Zehnder Rittling AX 40
Summary of Contents for Zehnder Rittling AX 40
- Page 1 Vorwort AX 40 Bedienungsanleitung Mit dem Kauf der Satellitenantenne MULTIMO haben Sie sich für eine Operating Manual leistungsstarke kompakte Antenne entschieden. Sie wurde speziell für den Empfang der Satelliten analogen und digitalen Programme von ASTRA im mobilen Einsatz konzipiert. Sie Satelliten-Antenne eignet sich aber auch für Programme von z.B.
- Page 2 Sicherheitshinweise Standort und Inbetriebnahme Bitte behandeln Sie die Antenne vorsichtig! Sie wurde mit hoher Die MULTIMO ist vollständig montiert. Das erleichtert sehr die Präzision gefertigt und darf nicht verbogen oder beschädigt werden. Inbetriebnahme . Werkzeug wird nicht benötigt. Die sehr guten Empfangseigenschaften würden darunter leiden. Die folgenden Skizzen zeigen wie Sie bei der Inbetriebnahme der MULTIMO vorgehen sollen.
- Page 3 2. Elevationswinkel Es geht aber auch ohne Kompass. Detail: Flügelschraube und Elevationsgradskala Der Elevationswinkel wird auf 30° voreingestellt. Das erleichtert das (Bild 3) Auffinden des Satelliten ASTRA in Deutschland. In südlicheren Regionen Richten Sie die MULTIMO nach wird ein gerinfügig größerer und in nördlicheren Regionen ein kleinerer Süden aus.
-
Page 4: Technische Daten
Quick-in Halterung Analog-Receiver eingesetzt werde, die einen Eingangs-frequenzbereich am Antennen-Mast von 950 ... 2150 MHz haben. Wir empfehlen Receiver von ZEHNDER, die eine besonders niedrige FM-Schwelle besitzen und somit sehr leistungsstark sind. Für den Empfang von digitalen Programmen empfehlen wir einen Digit... - Page 5 Zubehör für MULTIMO AX 40 Technische Daten AX 40 Spiegel: 40 cm Durchmesser: ca. 32 dB bei 11, 3 GHz Gewinn: Aluminium ca.1.2 mm Material: Rand verstärkt LNB: Low-Band High-Band Frequenzbereich: 10,7 - 11,8 GHzt 11,8 - 12,75 Oszillator-Frequenz: 9,75 GHz...
- Page 6 Standort-Tabelle Deutschland Standort-Tabelle EUROPA DEUTSCHLAND EUROPA ASTRA EUTELSAT ASTRA EUTELSAT 1A ...1D II F-1,Hotbird 1A...1D II F-1,Hotbird ASTRA EUTELSAT 19,2° Ost 13° Ost 19,2° Ost 13° Ost 1A...1D II F-1,Hotbird 13° Ost 19,2° Ost Paderborn Aachen 30,0 10,3 30,7 5,4 O 30,6 31,5 8,9 O...
-
Page 7: Gewährleistung
• Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die Die auftretenden Funktionsstörungen müssen nachweislich auf nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten fehlerhaften Materialien und Fabrikationsfehlern beruhen. und übernimmt nicht das Risiko für eventuell entstandene Schäden. •... -
Page 8: Safety Notes
Preface Safety notes With buying the MULTIMO you settled on an efficient, compact Please treat with care! MULTIMO is a high-precision product and must antenna. The MULTIMO was especially developed for the television not be bent or damaged. This would affect the very good technical data reception of the ASTRA satellites in mobile use. -
Page 9: Location And Orientation
2. Elevation angle Location and Orientation The elevation angle is pre-set to 30°. This facilitates the discovery of the satellite ASTRA if you are in Germany. In southern and northern regions you should adjust the elevation angle for your respective position. You will find these specifications in the location table. -
Page 10: Mounting Possibilities
But it is also possible without a Detail: Thumb screw and elevation scale Mounting possibilities compass; see illustration 3: Orientate your MULTIMO to the south. Slowly turn the it to the left eastward until a picture appears Wall mount on the TV-set. Move the whole antenna a little LNB- fixing... -
Page 11: Technical Data
LNB can be used. Cross polarization Orbit means the geostationary ring of We recommend ZEHNDER-Stereo-SAT-Receivers with low FM-threshold ... is a measure for the strength between the satellites in 36.000 km over the electromagnetic fields of different in order to get high performance reception. -
Page 12: Program List
Marseille Oslo Paris Perpignan Prag Receiver with low threshold Cable leading through window Salzburg Stockholm (BN 102) ZEHNDER ( not shown) Warschau 10 W Wien Zürich Mast mounting Quick-in mounting (BN 101) (BN 103) Satellite coaxial cable 5.0 m long... -
Page 13: Warranty
1,2 O Heilbronn 30,3 3,7 O • Hildesheim 32,3 4,1 O 34,0 5,6 O ZEHNDER reserves the right to replace or retouch faulty parts Ingolstadt 31,0 5,0 O Iserlohn 33,1 3,8 O according to own option. Kaiserslautern 33,6 1,3 O... - Page 14 ZEHNDER For work done by workshops or specialized dealers not authorized by us, ZEHNDER will not bear the costs and do not assume the risk for possibly occurred damages. Regular tests, adjustments and changes are not included in the warranty.
- Page 16 H E I N R I C H Z E H N D E R G M B H ANTENNEN-FUNKBAUTEILE Fachhändler / Specialized dealer / D-78144 Tennenbronn Germany Marchand spécialisé: Käufer / Buyer / Acheteur: Weierhalde 37a Tel.: 07729 8810 FAX: 07729 88172 http://www.zehnder-sat.de...
