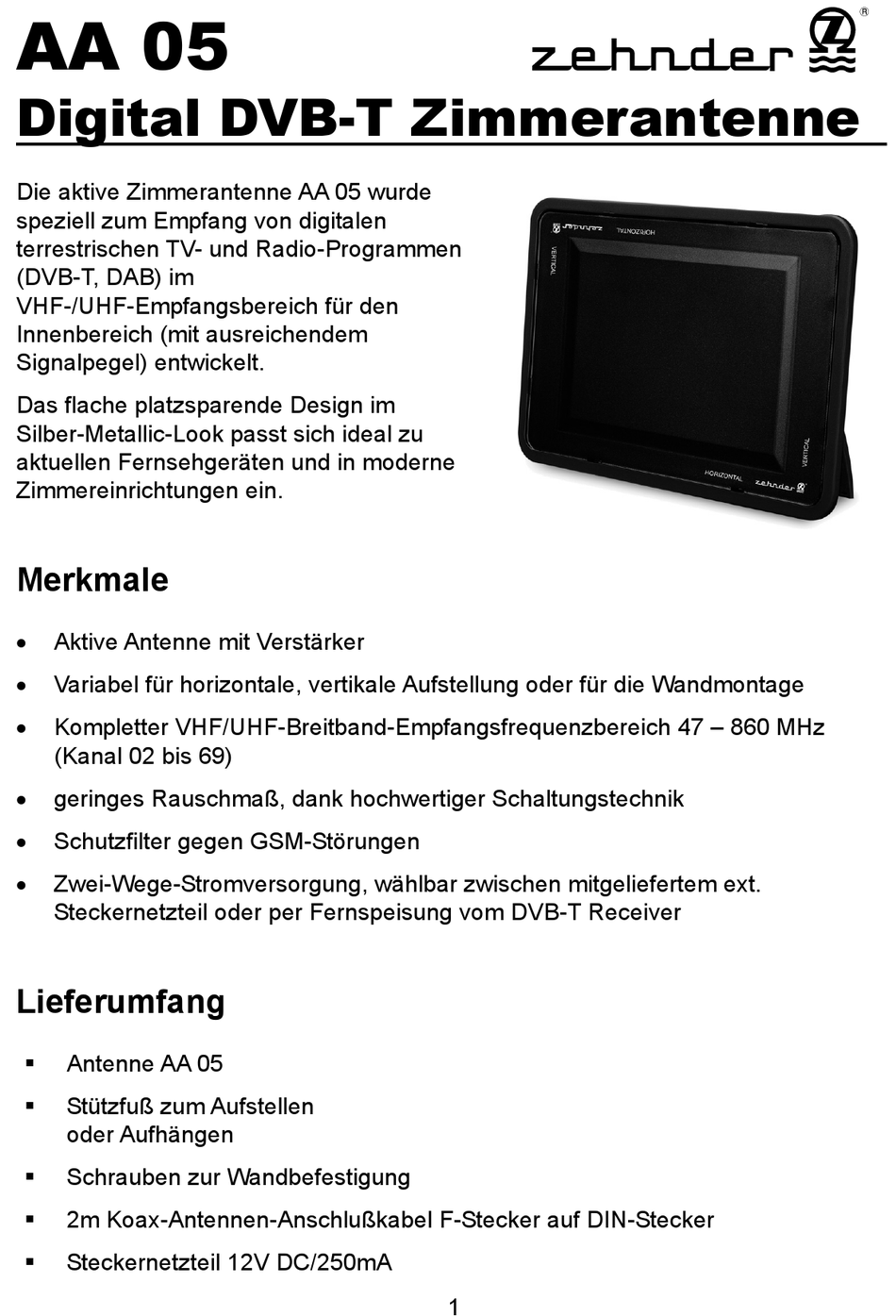

AA 05
Digital DVB-T Zimmerantenne
Die aktive Zimmerantenne AA 05 wurde
speziell zum Empfang von digitalen
terrestrischen TV- und Radio-Programmen
(DVB-T, DAB) im
VHF-/UHF-Empfangsbereich für den
Innenbereich (mit ausreichendem
Signalpegel) entwickelt.
Das flache platzsparende Design im
Silber-Metallic-Look passt sich ideal zu
aktuellen Fernsehgeräten und in moderne
Zimmereinrichtungen ein.
Merkmale
Aktive Antenne mit Verstärker
Variabel für horizontale, vertikale Aufstellung oder für die Wandmontage
Kompletter VHF/UHF-Breitband-Empfangsfrequenzbereich 47 – 860 MHz
(Kanal 02 bis 69)
geringes Rauschmaß, dank hochwertiger Schaltungstechnik
Schutzfilter gegen GSM-Störungen
Zwei-Wege-Stromversorgung, wählbar zwischen mitgeliefertem ext.
Steckernetzteil oder per Fernspeisung vom DVB-T Receiver
Lieferumfang
Antenne AA 05
Stützfuß zum Aufstellen
oder Aufhängen
Schrauben zur Wandbefestigung
2m Koax-Antennen-Anschlußkabel F-Stecker auf DIN-Stecker
Steckernetzteil 12V DC/250mA
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AA 05 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Zehnder Rittling AA 05

Summary of Contents for Zehnder Rittling AA 05

  • Page 1 AA 05 Digital DVB-T Zimmerantenne Die aktive Zimmerantenne AA 05 wurde speziell zum Empfang von digitalen terrestrischen TV- und Radio-Programmen (DVB-T, DAB) im VHF-/UHF-Empfangsbereich für den Innenbereich (mit ausreichendem Signalpegel) entwickelt. Das flache platzsparende Design im Silber-Metallic-Look passt sich ideal zu aktuellen Fernsehgeräten und in moderne...
  • Page 2 Antenne Standfuß Wandbefestigung Koaxial Kabel Steckernetzteil Aufstellungshinweise  Betreiben Sie das Gerät nur in trockenen Innenräumen.  Am besten sind Räume mit Fenstern nach Außen, die somit bessere Empfangsbedingungen für einen ausreichenden Signalpegel haben.  Setzen Sie das Gerät nicht über längeren Zeitraum direkter Sonneneinstrahlung aus, da sich Materialveränderungen ergeben können.
  • Page 3 Betriebshinweise  In Gebieten mit geringen oder zu starken Empfangsfeldstärken ist ein störungsfreier Empfang nicht in allen Fällen gewährleistet. Bei zu schwachem Signalpegel sollte eine Richtantenne außerhalb des Gebäudes verwendet werden.  In unmittelbarer Nähe zum Sender kann der Empfang durch zu hohe Empfangspegel beeinträchtigt werden.
  • Page 4 Fensternähe) und wiederholen Sie die Prozedur.  Auch bei einer Installation an der Wand sollte zuvor durch Verändern der Position an der Wand oder im Raum die Empfangsqualität überprüft werden. Anschlüsse: AA 05 Rückseite Schritt 2: Schritt 3: Schritt 4: 230V Stützfuß...
  • Page 5 Wandmontage (siehe Skizze) 1. Nach Herausfinden der günstigsten Stelle an der Wand markieren Sie mit einem Bleistift die 2 Positionen der zu bohrenden Schraubenlöcher zur Befestigung des Standfußes. 2. Bohren Sie mit einem 5,8mm-Bohrer die zwei Löcher auf eine Tiefe von ungefähr 35mm in die Wand.

  • Page 6: Technische Daten

    Technische Daten: VHF 47~230MHz, Kanal 02~12 Frequenzbereich UHF 470~860MHz, Kanal 21~69 Verstärkung 21 ±3 dB Stromversorgung 230V AC/100mA, mit Netzteil,<0,9W oder 5V DC/40mA, von Receiver, <0,2W Steckernetzteil AC ~230V/50Hz DC 12V/250mA Verbrauch <0,4W (Nullast), <0,9W (Betrieb) Gewicht ~210 g Größe: B x H x T (mm) 139 x 209 x 23 Dieses Produkt ist mit einer Energiesparschaltung nach der EU Verordnung 278/2009 für externe Netzteile und...
  • Page 7 AA 05 Digital Indoor Antenna AA 05 was specially designed to receive digital terrestrial TV signal as well as radio programs (DVB-T, DAB) in the VHF- and UHF- frequency range at indoor use. The metal-silver, flat and stylish housing is a perfect match for your modern TV set and your modern styling living room.
  • Page 8 Main Unit Standing Unit Wall Mounting Coaxial Cable AC Adaptor Location and Installation Notes:  Operate the antenna only at dry indoor places.  Rooms with windows are the most suitable locations to get best reception quality with sufficiently high signal level. ...

  • Page 9: Operation Notes

    Step 2. Take the power adaptor attached and Insert the end of DC connector into DC jack on the back of AA 05, and then plug in the A/C end. ***** If your DVB-T receiver (e.g. from Zehnder) supplies with 5 VDC from IEC connector, then it is not necessary to use the power adaptor.
  • Page 10  Even for wall mounting installation, before you should check antenna position at the wall and in the room for best possible reception quality. Connecting Illustration AA 05 Rear View To AC Step 3. : Step 4. : Outlet...
  • Page 11 Wall mounting installation (see sketch) 1. After you found the best location to place the antenna at the wall, mark with a pencil the 2 positions for the wholes to fix the standing unit. 2. Drill with a 5,8mm-drill the two wholes into the depth of about 35mm. (If you install to a wooden wall you do not need to drill and use the plastic poles) 3.

  • Page 12: Specifications

    Specifications: VHF 47~230MHz, CH 02~12 Frequency Range UHF 470~860MHz, CH 21~69, Amplifier Gain 21 ±3 dB with adaptor 230V/100mA, <0,9W Two Powering selection with DVB-T receiver 5V/40mA, <0,2W (center "+", outer"-") Power adaptor AC ~230V/50Hz; DC 12V/250mA consumption <0,4W (no-load), <0,9W (operation) Weight ~210g Size: L x W x H (mm)
  • Page 13 Filtre intégré contre l'interférence des signaux GSM.  Deux alimentations sélectionnables : bloc secteur fourni ou adaptateur TNT. Eléments fournis :  Antenne AA 05  Pied de support pour poser ou accrocher au mur  Kit pour fixation murale ...
  • Page 14 Antenne AA 05 Pied de support Kit pour fixation Prolongateur coaxial Bloc murale secteur Notes sur l'emplacement et l'installation :  Placez l'antenne dans un endroit à l'abri de toute humidité.  Les pièces avec des fenêtres sont les endroits les plus appropriés pour obtenir la meilleure qualité...
  • Page 15 Notes d'information  Dans les zones ayant un niveau de réception trop faible ou trop élevé, la réception sans interférence n'est pas toujours garantie. Si le niveau de réception du signal est trop bas, une antenne de toit large bande devrait être placée en dehors du bâtiment.
  • Page 16 Même pour une installation murale, il est souhaitable de tester la position d’antenne au mur et dans la pièce pour assurer la meilleure qualité de réception. Connecting Illustration AA 05 - Vue arrière Etape 3. : Etape 4. : Bloc Support Câble PERITEL...
  • Page 17 Montage mural (voir croquis) 1. Après avoir trouvé le meilleur emplacement mural, marquez à l’aide d’un crayon les 2 positions des trous à perforer pour fixer le pied de support. 2. Perforez les deux trous sur une profondeur d’environ 35 mm avec une mèche de 5.8 mm dans le mur.

  • Page 18: Spécifications

    Spécifications : VHF 47~230MHz, Canaux 02~12 Plage des fréquences UHF 470~860MHz, Canaux 21~69, Gain 21 ±3 dB avec bloc seteur 230V/100mA, <0,9W Deux alimentations avec récepteur TNT 5V/40mA, <0,2W (coaxial : âme "+", tresse "-") AC ~230V/50Hz; DC 12V/250mA Bloc secteur <0,4W (no-load), <0,9W (operation) ~210g Poids...

  • Page 19: Accessori In Dotazione

    AA 05 Antenna digitale interna AA 05 è stata progettata per ricevere i segnali TV digitali terrestri e i programmi radio, nelle gamme di frequenza VHF e UHF, con installazione interna L’involucro piatto ed elegante, in metallo color argento, si adatta perfettamente al vostro moderno televisore e allo stile moderno del vostro soggiorno.
  • Page 20 Unità principale Supporto Tassello Cavo coassiale Adattatore CA Note riguardanti posizione e installazione  Utilizzare l’antenna solo in ambienti non umidi  Le stanze con finestre sono gli ambienti più adatti per ottenere una qualità ottimale di ricezione con un livello sufficientemente alto di segnale. ...
  • Page 21 DVB-T, come da illustrazione Attenzione! Non collegare l’unità a un Ricevitore Satellitare! Punto 2. collegare l’adattatore alla presa DC posta sul retro dell’unità AA 05 e l’altra estremità alla presa CA. Se il vostro ricevitore DVB-T (per esempio Zehnder TX 250) fornisce 5V CC dal connettore IEC, non è...
  • Page 22  Anche per l’installazione a parete, vi consigliamo di testare la posizione dell’antenna sul muro e nella stanza per assicurare una qualità di ricezione ottimale. Collegamenti Retro dell’AA 05 Alla presa Punto 3.: Punto 4.: Supporto CAVO SCART Punto 2.:...
  • Page 23 Montaggio a parete (vedere schema) 1. Dopo aver trovato la posizione migliore per posizionare l’antenna alla parete, segnate con una matita i due punti in cui praticare i fori per fissare il supporto. 2. Praticate i due fori da 5,8 mm e con una profondità di 35 mm. Se la parete è...

  • Page 24: Specifiche Tecniche

    Specifiche tecniche VHF 47~230MHz, CH 02~12 Gamma di frequenza UHF 470~860MHz, CH 21~69, Guadagno 21 ± 3 dB con adattatore 230V/100mA, <0,9W Selezione due alimentazioni con ricevitore DVB-T 5V/40mA, <0,2W (centro “+”, esterno “-“) AC ~230V/50Hz; DC 12V/250mA Adattatore <0,4W (no-load), <0,9W (operation) Peso ~210g Dimensioni...
