The Fun is in the Discovery!

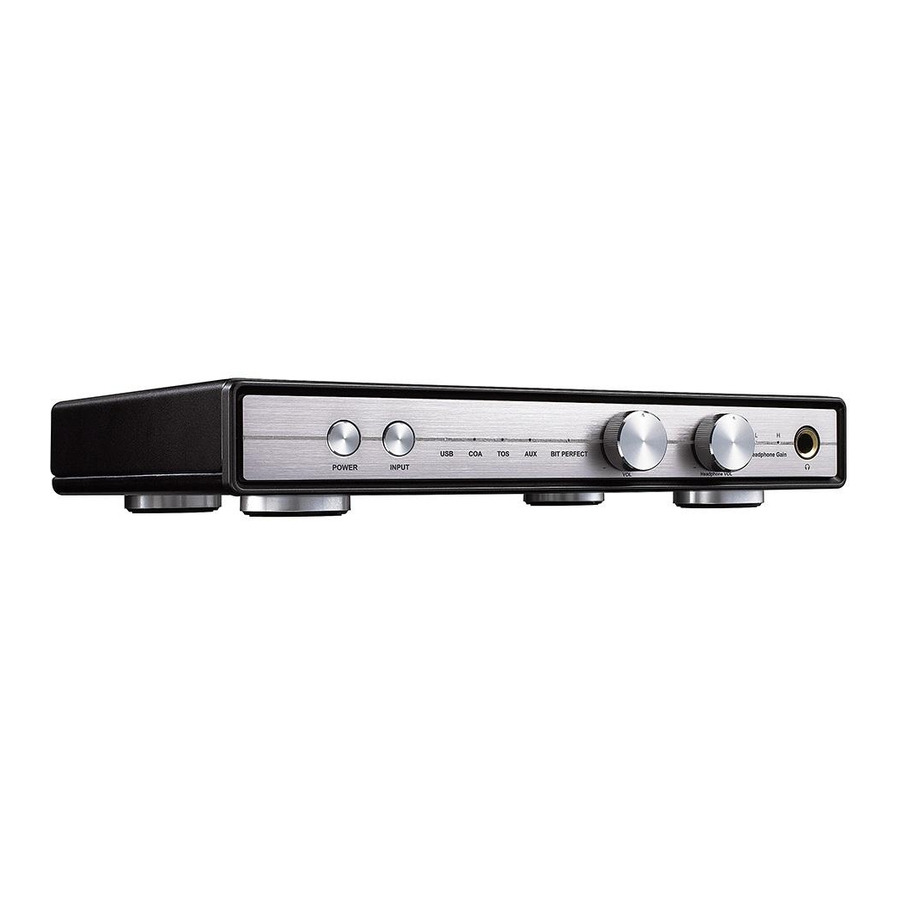

Xonar Essence STU Tweaking kit
Please note: all images (excluding Essence STU product photos) and icons require written permission from ASUS before public use or reproduction

Advertisement

Table of Contents

   Related Manuals for Asus Xonar Essence STU

   Summary of Contents for Asus Xonar Essence STU

  • Page 1 The Fun is in the Discovery! Xonar Essence STU Tweaking kit Please note: all images (excluding Essence STU product photos) and icons require written permission from ASUS before public use or reproduction...
  • Page 2 Disassemble and assemble the cover Remove the 6 underside  Push against the front panel  Remove the top cover from  screws and insert your nails to the  the front using both hands side, to lift the top cover Remove the top cover Gently push down on the  When putting everything  top cover, you will hear a  back, align the front side of  click if it’s fastened the top cover with the inner  side of the front panel ...
  • Page 3 Swappable Op‐Amps Convenient tonal tuning Download our Op‐Amp swap guide from ASUS  support site:  http://dlcdnet.asus.com/pub/ASUS/Audio_Car d/Xonar_Essence_STU/E8333_Xonar_Essence_ STU_Op_amp.pdf ※ To avoid reversion, ensure that the  circle pin (upper left corner) on the Op‐ Amp facings the same direction of the  socket opening...
  • Page 4 Thanks to ClieOS for detailed combination testing  Rolling fun! on Head‐Fi review: http://www.head‐fi.org/products/asus‐xonar‐ essence‐stu/reviews/9307 I/V rolling (Stock LPF: LM4562) LM49720 Stock– well balanced, clean, airy and open but slightly to the warm side. LM49720 ‘Metal Can’– almost identical to stock, but just a tap fuller in body. OPA2604 – denser, not as airy and open as stock. OPA2209 – bass note is a little lean, good height. OP270 – Also dense, but a little better soundstage than OPA2604. OP275 – Leaner and brighter than stock, almost grainy. Good soundstage. AD8066 – Even brighter than OP275, but without the graininess. Slightly flat in soundstage but good width. OPA2227 – Forward, full and bright, slightly grainy. OPA2134 – More mid centric, lack soundstage. MUSES01 – Similar to Stock, with better dynamic and impressive soundstage. MUSES920 – full and forward, like smoother OPA2227. LPF rolling ( Stock I/V: LM49720) LM4562 – stock, again: well balanced, clean, airy and open but slightly to the warm side. LM49720 ‘Metal Can’ – Similar to stock, slightly less dense and more open in the mid. OPA2604 – thick and slow, grainy. OPA2209 – Full, similar to OPA2604 but without being overly thick and slow. OP270 – Lean, slightly lacking in bass, slightly bright.
  • Page 5 DC servo headphone output Filters out unwanted pop noise Many music enthusiasts choose to solder a DC  servo on their DAC to minimize power‐up pop  noise on the renowned TPA6120A2 headphone  amplifier. The dedicated DC servo on Xonar  Essence STU offers a convenient and solder‐ free alternative. Jumper switch DC servo ※ How to switch to DC servo headphone output mode?  Default setting: Remove four  Place jumpers back on  non‐DC servo mode jumpers pins as shown below  ● ●○ ○ ● ● ●○● ●○● ● ●○ ○ ● ● ●○● ●○●...
  • Page 6 Volume bypass mode Ease of use The jumper switch re‐routes sound and  allows Xonar Essence STU to be used as a  pre‐amplifier in conjunction with a  dedicated power amplifier. You can opt  to adjust master volume directly on the  power amplifier without having to reach  Xonar Essence STU controls. ※ How to switch to the volume bypass mode?  Default setting: Remove two  Place jumpers back  non‐bypass mode jumpers on pins as shown  below ● ●○ ○ ● ● ● ●○ ○ ● ●...
  • Page 7 Variable resistor calibration Variable resistor for RCA‐ Convenient tool for checking right/left balance  out (right channel) Dedicated variable resistors  are designed for left/right  channel calibration of speakers  or headphones.  Users can  tune them to find balance  levels they prefer.  Variable resistor for HP‐out (left channel) ※ How to calibrate resistors  and check balance?  Turn the screw  Post‐calibration,  ◣ ◣ on the resistor by  you can use a  using a flathead  multimeter to  screwdriver. check if the output  voltage of the  right/left channels  is balanced.  Clockwise rotation:  higher volume  Counter clockwise rotation:  lower volume...
