Doppelverdrahtungs-Anschluss
Zur Herstellung eines Doppelverdrahtungs-Anschlusses werden
zwei Lautsprecherkabel benötigt, eins für den hohen
Frequenzbereich, das andere für den tiefen Frequenzbereich.
Durch den Einsatz von separaten Kabeln für die Höhen und die
Tiefen wird die Klangqualität verbessert.
1 Schalten Sie den Verstärker aus.
2 E ntfernen Sie die zwei Kurzschlussbrücken.
• In diesem Zustand sind Tieftöner und Mitteltöner/Hochtöner
vollständig voneinander getrennt. Bewahren Sie die
Kurzschlussbrücken für zukünftige Verwendung an einem
sicheren Ort auf.
• Das untere Klemmenpaar ist für die Tiefen, das obere
Klemmenpaar für die Mitten und Höhen vorgesehen.
• Ein polaritätsvertauschter Anschluss der Kabel kann eine
starke Beeinträchtigung der Klangqualität verursacht.
Vergewissern Sie sich daher, dass die Kabel richtig
angeschlossen sind.

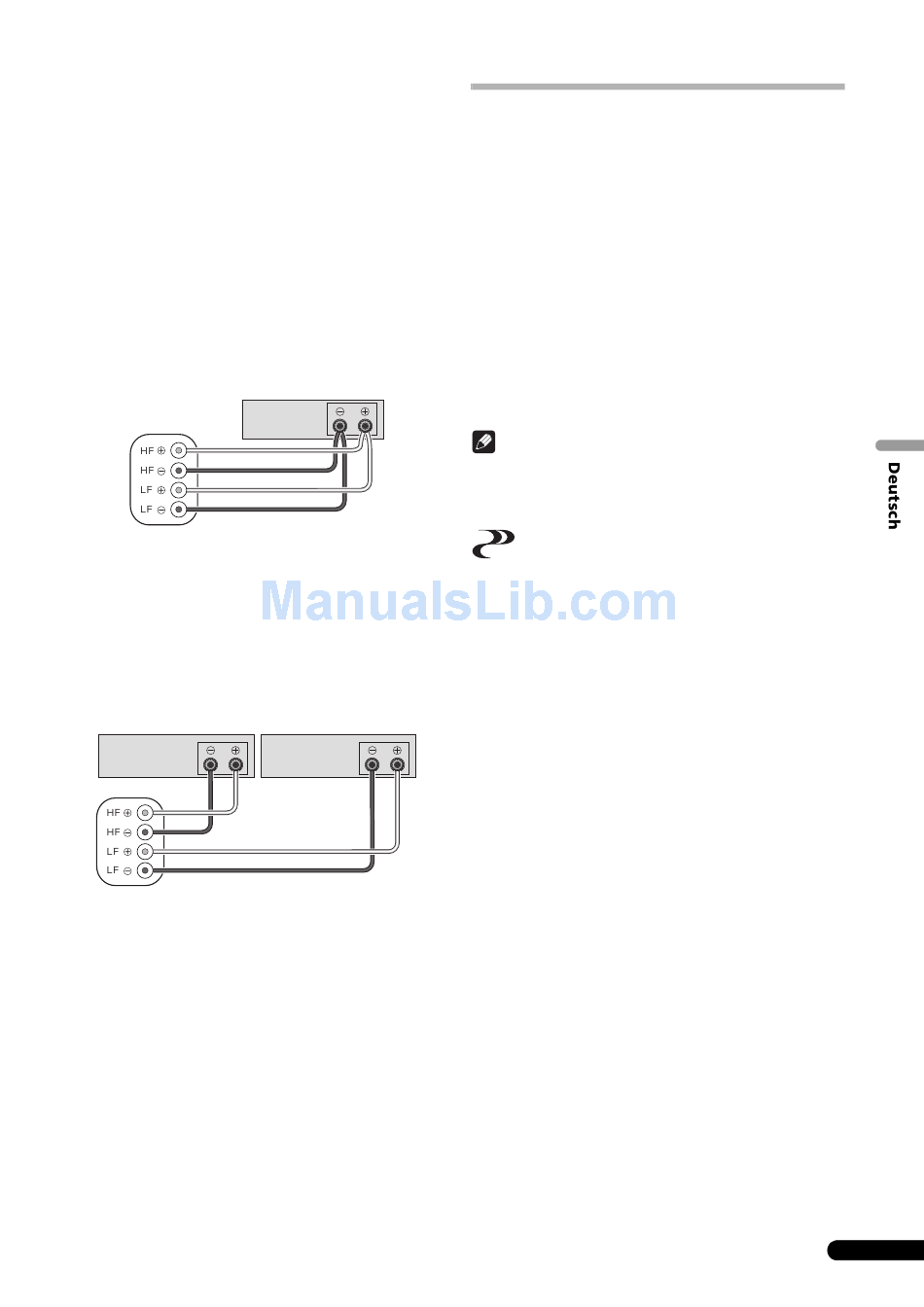

(nur ein Kanal gezeigt)
Lautsprecher
Lautsprecher (Rückwand): Klemmenfeld
Zweiverstärkeranschluss
Ein Zweiverstärkeranschluss der Lautsprecher liefert einen noch
dynamischeren Klang. Die Kurzschlussbrücken werden genau
wie beim Doppelverdrahtungs-Anschluss entfernt, doch wird das
Klemmenpaar für die Tiefen mit einem ausschließlich zum Treiber
der Tiefen vorgesehenen Verstärker verbunden, während das
Klemmenpaar für die Höhen mit einem zweiten Verstärker
verbunden wird, der ausschließlich die Mitten und Höhen treibt.
(nur ein Kanal gezeigt)
Verstärker (Rückwand)
(hohe Frequenzen)
SPEAKERS OUTPUT
Lautsprecher
Lautsprecher (Rückwand): Klemmenfeld
Verstärker
(Rückseite)
SPEAKERS OUTPUT
(nur ein Kanal gezeigt)
Verstärker (Rückwand)
(tiefe Frequenzen)
SPEAKERS OUTPUT

Technische Daten

Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . Freistehender Bassreflextyp
Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-Wege-System
Tieftöner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-cm-Konus x 2
Mitteltöner/Hochtöner. . . . . .Koaxialeinheit: 13-cm-Konus/2,5-cm-Kalotte
Impedanz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Hz bis 50 kHz
Empfindlichkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 dB (2,83 V)
Maximale Belastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 W
Übernahmefrequenz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 Hz/2,5 kHz
Außenabmessungen . . . . . . 260 (B) mm x 1114 (H) mm x 276 (T) mm
Masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23,8 kg
Mitgeliefertes Zubehör
Untersetzer für Stabilisatoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Metallarretierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Schraube (für Metallarretierung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Zierring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Garantiekarte
Bedienungsanleitung (dieses Dokument)
Hinweis
Änderungen der technischen Daten und äußeren Aufmachung
bleiben im Sinne der ständigen Produktverbesserung jederzeit
vorbehalten.
ist eine Marke, mit der Geräte gekennzeichnet sind, die
mit Pioneers Phase Control-Technologie ausgestattet sind. Diese
Technologie gewährleistet eine hochwertige Klangreproduktion
des betreffenden Gerätes durch eine Verbesserung der
Gesamtphasenanpassung.
