Instruction and safety manual
Manuel d'instructions et de sécurité
Instrucciones y manual de seguridad
Model
NC 40G
Modèle
Modelo
Improper use of this Nailer can result in death or serious injury!
This Manual contains important information about product safety.
Read and understand this Manual before operating the Nailer.
Never allow anyone who has not reviewed this manual.
Une utilisation incorrecte et sans respecter la sécurité de ce cloueur risque d'entraîner
la mort ou des blessures graves !
Ce manuel renferme des instructions importantes sur la sécurité de l'outil.
Lire et bien assimiler ce manuel avant d'utiliser le cloueur.
Ne jamais laisser les personnes n'ayant pas étutdié le manuel utiliser l'outil.
¡La utilización inadecuada e insegura de este clavador puede resultar en lesiones serias
o en la muerte!
Este manual contiene información importante sobre la seguridad del producto.
Lea y entienda este manual antes de utilizar el clavador.
No deje manejar esta herramienta a nadie que no haya leído este manual.

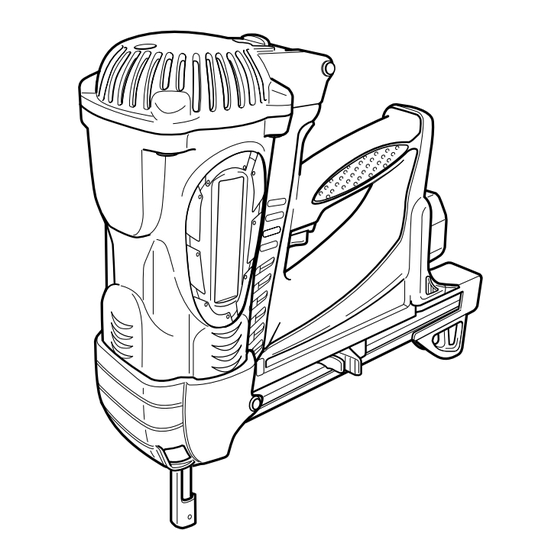

Gas Concrete Nailer
Cloueur gaz maçonnerie
Clavadora a gas para hormigon
DANGER
DANGER
PELIGRO

Advertisement

Table of Contents
loading

Summary of Contents for Hitachi NC40G - 1 1/2" Concrete Nailer

  • Page 1 Instruction and safety manual Manuel d'instructions et de sécurité Instrucciones y manual de seguridad Model Gas Concrete Nailer NC 40G Cloueur gaz maçonnerie Modèle Modelo Clavadora a gas para hormigon DANGER Improper use of this Nailer can result in death or serious injury! This Manual contains important information about product safety.
  • Page 2: Table Of Contents

    OPTIONAL ACCESSORIES ........... 13 DEFINITIONS OF SIGNAL WORDS ..........3 EXPLANATION OF THE NAILING ACTION APPLICATIONS ................13 OF THE HITACHI NAILER ............3 REMOVAL AND INSTALLATION METHOD OF BATTERY ..13 CHARGING METHOD ..............13 SAFETY BEFORE OPERATION ..............14 IMPORTANT SAFETY INSTRUCTIONS WORKING ENVIRONMENT ..........
  • Page 3: Important Information

    NOTE emphasizes essential information. EXPLANATION OF THE NAILING ACTION OF THE HITACHI NAILER This tool has a FULL SEQUENTIAL ACTUATION MECHANISM. First, press the push lever against the workpiece; next, pull the trigger to drive the nail. Follow the same sequence to continue driving nails.
  • Page 4: Safety

    English SAFETY IMPORTANT SAFETY INSTRUCTIONS FOR USING NAILERS READ ALL INSTRUCTIONS This Nailer is powered by internal combustion device. This Nailer shall only be used with dispensers for combustible gas which are listed in this instruction manual. DANGER 1. OPERATORS AND OTHERS IN WORK AREA MUST WEAR SAFETY GLASSES WITH SIDE SHIELDS. When operating the Nailer, always wear safety glasses with side shields, and make sure others in work area wear safety glasses, too.
  • Page 5 English SAFETY — Continued WARNING 5. NEVER POINT TOOL AT YOURSELF OR OTHERS Keep the Nailer, fuel cell and battery out of direct sunlight and IN WORK AREA. out of in a vehicle. Always assume the Nailer Keep out of reach of children. contains fasteners.
  • Page 6 23. NEVER USE NAILER WHICH IS DEFECTIVE OR resulting injuries. OPERATING ABNORMALLY. Only service personnel trained by Hitachi, distributor or employer shall repair the Nailer. If the Nailer appears to be operating unusually, making strange noises, or otherwise appears defective, stop 31.
  • Page 7: Important Safety Instructions For Fuel Cell

    English SAFETY — Continued IMPORTANT SAFETY INSTRUCTIONS FOR FUEL CELL READ ALL INSTRUCTIONS DANGER Fuel cell, fuel and propellant are flammable under pressure. Explosion / Fire Hazard Failure to follow all instructions may result in fire and explosion when handling dispensers for combustible gas for the purpose of storage, transportation, inserting into and taking out of the tool and disposal.
  • Page 8: Important Safety Instructions For Battery Charger

    6. To reduce risk of damage to electric plug and cord, 13. This battery charger might be attached to HITACHI pull by plug when disconnecting battery charger. battery operated tools as a standard accessory. In 7.
  • Page 9: Disposal Of The Exhausted Battery

    English SAFETY — Continued Follow these instructions to avoid the risk of injury: DISPOSAL OF THE EXHAUSTED BATTERY WARNING Improper use of the battery or battery charger can WARNING lead to serious injury. To avoid these injuries: Do not dispose of the exhausted battery. The 1.
  • Page 10: Operation

    Handle Chamber Battery Piston Trigger Driver blade Knob Push lever Feeder knob Magazine Firing head (outlet) Battery (EB714S) Terminal hole Latch 2. Battery Charger (UC7SD) Air vent Battery installation hole Cord Pilot lamp Nameplate Hitachi label Plug — 10 —...
  • Page 11: Specifications

    NOTE: The charging time may vary according to temperature and power source voltage. NAIL SELECTION WARNING Be sure to use only the genuine HITACHI nails for the NC40G. The use of any other nails can result in tool malfunction and/or nail breakdown, leading to serious injuries.
  • Page 12 English Appropriate nail length The appropriate nail intrusion length to be drive into concrete is .472" – .866" (12 mm – 22 mm) for nailing wooden materials, and .570" – .787" (15 mm – 20 mm) for nailing thin steel sheet. Longer nails results in the nails bending.
  • Page 13: Accessories

    8 oz. (250 cc) oil feeder (Code No. 885-546) NOTE: Accessories are subject to change without any obligation on the part of HITACHI. Insert the battery into the battery charger. Make sure it contacts the bottom of the battery charger.
  • Page 14: Before Operation

    English 4. Disconnect battery charger from the receptacle. BEFORE OPERATION CAUTION Read section titled “SAFETY” (pages 4 – 9). Do not pull the plug out of the receptacle by pulling on the cord. Make sure of the followings before operation. Make sure to grasp the plug when removing from receptacle to avoid damaging cord.
  • Page 15: Preparing The Fuel Cell

    Conduct the tests in the following order. If abnormal operation occurs, stop using the Nailer and contact a Hitachi authorized service center immediately. (2) Press forward (stem side) and downward on the front side of the (1) REMOVE ALL NAILS, FUEL CELL AND BATTERY FROM metering valve.
  • Page 16 English THE PUSH LEVER AND TRIGGER MUST MOVE 2 Insert the fuel cell into nailer. SMOOTHLY with pulling back the feeder knob. Trigger Fuel cell Feeder knob Push lever 3 Insert the stem of fuel cell into the hole of adaptor. (2) Installing the battery.
  • Page 17: Loading Nails

    English (5) Separate the push lever from the workpiece. (3) Pull the nail feeder (B) back to engage the feeder knob Next, point the nailer downward, pull the trigger and to the nail strip. then wait in that position for 5 seconds or longer. THE NAILER MUST NOT OPERATE.
  • Page 18: Nailer Operation

    English Do not drive nails on the top of other nails or with NAILER OPERATION Nailer at too steep of an angle; nails can ricochet and hurt someone. Read section titled “SAFETY”(pages 4 – 9). Do not drive nails into thin boards or near corners and edges of workpiece.
  • Page 19: How To Use The Nose Cap

    English CLEARING A JAM To continue nailing in a separate location, move the nailer along the workpiece, repeating steps 1 - 4 as required. WARNING Trigger Handle with care to avoid burning yourself, since the nails and nose may become very hot. If nails are jammed in firing head, remove it, and adjust the nailing in the following order.
  • Page 20: Maintenance Maintenance And Inspection

    Lubricate it with Hitachi Gas tool lubricant. 3. WARNING LABEL Change the WARNING LABEL if missing or damaged. A new WARNING LABEL is available from a Hitachi authorized service center. Warning label Cloth 4.
  • Page 21: Service And Repairs

    C: No. Used D: Remarks CAUTION Repair, modification and inspection of Hitachi Power Tools must be carried out by an Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance.
  • Page 22 The operation of the push lever not Push lever bent? Contact Hitachi for replacement. smooth. Check push lever’s moving track, debris? Contact Hitachi for replacement. Check for returning of piston. Pull the trigger all the way. Fan is working, light indicator shows GREEN yet it doesn’t drive a nail or...
  • Page 23: Français

    REMARQUE met en relief les informations essentielles. EXPLICATION DE L’ACTION DE CLOUAGE DU CLOUEUR HITACHI Cet outil dispose d’un MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL COMPLET. Appuyer tout d’abord le levier-poussoir contre la pièce, puis tirer sur la gâchette pour enfoncer le clou. Procéder de la même façon pour continuer à...
  • Page 24: Securite

    Français SECURITE CONSIGNES DE SECURITE IMPORTANTES POUR L’UTILISATION DU CLOUEUR LIRE TOUTES CES INSTRUCTIONS Ce cloueur est alimenté par un dispositif à combustion interne. Il ne doit être utilisé qu’avec les distributeurs de gaz combustible mentionnés dans le présent mode d’emploi. DANGER 1.
  • Page 25 Français SECURITE — suite AVERTISSEMENT 10. RANGER LE CLOUEUR CORRECTEMENT, AVEC 5. NE JAMAIS DIRIGER L’OUTIL VERS SOI NI VERS LA PILE À COMBUSTIBLE ET LA PILE SORTIES. QUELQU’UN D’AUTRE DANS L’AIRE DE Lorsqu’ils ne servent pas, ranger TRAVAIL. le cloueur, la pile à combustible 120°F MAX Toujours supposer que le cloueur et la pile dans une boîte à...
  • Page 26 Si le cloueur semble ne pas fonctionner comme d’habitude, qu’il fait des bruits bizarres ou qu’il semble défectueux, cesser immédiatement de l’utiliser et le faire réparer par un service après-vente Hitachi agréé. 24. SORTIR LA PILE À COMBUSTIBLE ET LA PILE DU CLOUEUR QUAND: 1) on entretient ou inspecte le cloueur ;...
  • Page 27: Consignes De Sécurité Importantesà L'égard De La Pile À Combustible

    Français SECURITE — suite CONSIGNES DE SÉCURITÉ IMPORTANTES À L’ÉGARD DE LA PILE À COMBUSTIBLE LIRE TOUTES CES INSTRUCTIONS DANGER La pile à combustible, le combustible et le propulseur sont inflammables sous pression. Danger d’explosion / d’incendie Un non-respect de toutes les instructions peut occasionner un incendie et une explosion lorsqu’on manipule des distributeurs de gaz combustible en vue de les stocker, de les transporter, de les insérer dans l’outil, de les en sortir et de les éliminer.
  • Page 28: Consignes De Sécurité Importantes Pour Le Chargeur De Batterie

    Dans ce cas, vérifier le mode pieds dedans, ni l’endommager ou le soumettre à d’emploi de l’outil HITACHI alimenté sur batterie des contraintes. avant d’utiliser le chargeur de batterie.
  • Page 29: Mise Au Rebut D'une Batterie Usée

    Français SECURITE — suite Pour éviter tout risque de blessure, observer les consignes MISE AU REBUT D’UNE BATTERIE suivantes: USÉE AVERTISSEMENT AVERTISSEMENT Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des Ne pas jeter la batterie usée aux ordures blessures.
  • Page 30 Français SECURITE — suite CONSERVER CES INSTRUCTIONS LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS PROPRIETAIRES DE CET OUTIL! — 30 —...
  • Page 31: Utilisation

    Bouton Bras de contact Bouton d’alimentation Magasin Tête de clouage (sortie) Pile (EB714S) Orifice de prise Taquet 2. Chargeur de batterie (UC7SD) Event d’air Orifice d’installation de la batterie Cordon Lampe témoin Plaque Etiquette Hitachi Fiche signalétique — 31 —...
  • Page 32: Specifications

    REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation. SELECTION DES CLOUS AVERTISSEMENT Bien utiliser exclusivement les clous HITACHI d’origine avec le NC40G. L’utilisation d’autres clous risque de provoquer un mauvais fonctionnement de l’outil et/ou une rupture des...
  • Page 33 Français Longueur de clou adaptée La profondeur d’intrusion dans le béton est .472" – .866" (12 mm – 22 mm) pour le cloutage de matériaux en bois et de .570" – .787" (15 mm – 20 mm) pour le cloutage de plaques d’acier fines. L’usage de clous plus longs peut entraîner une torsion de ces derniers.
  • Page 34: Accessoires

    Alimenteur d’huile 8 oz (250 cc) (Code No. 885-546) REMARQUE: Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de HITACHI. APPLICATIONS Brancher la fiche du chargeur de batterie dans la prise. Fixation d’une porte coulissante sur béton Fixation du bois sur béton...
  • Page 35: Avant L'utilisation

    Français 4. Débrancher le chargeur de batterie de la prise. AVANT L’UTILISATION ATTENTION Lire la section intitulée “SECURITE” (pages 24 – 30). Ne pas débrancher la fiche de la prise en tirant sur le cordon. Bien vérifier les points suivants avant de travailler. Pour éviter tout dommage lorsqu’on débranche la fiche de la prise, bien tenir la fiche proprement ENVIRONNEMENT DE TRAVAIL...
  • Page 36: Préparation De La Pile À Combustible

    Avant de commencer le travail proprement dit, faire un essai de clouage en vérifiant les points ci-dessous. Effectuer les essais dans l’ordre indiqué. S’il se produit un fonctionnement anormal, cesser immédiatement d’utiliser le cloueur et contacter un service après-vente agréé Hitachi. — 36 —...
  • Page 37 Français (1) SORTIR TOUS LES CLOUS, LA PILE À COMBUSTIBLE (3) INSÉRER LA PILE À COMBUSTIBLE DANS LE ET LA PILE DU CLOUEUR. CLOUEUR. 1 Tirer le taquet et ouvrir le couvercle de pile TOUTES LES VIS DOIVENT ETRE SERREES A combustible.
  • Page 38: Chargement Des Clous

    Français (4) Retirer le doigt de la détente et presser le bras de Approvisionnement en deux pas! contact contre la pièce à usiner en tirant le bouton (1) Insérer la recharge de clous dans le dos du magasin. d’alimentation vers l’arrière. LE CLOUEUR NE DOIT PAS FONCTIONNER.
  • Page 39: Utilisation Du Cloueur

    Français Danger d’explosion et d’incendie Garder à l’abri 120°F MAX des rayons du soleil et (50°C) des températures supérieures à 120°F (50°C). Bouton d’alimentation Garder à l’écart des sources d’inflammation. Ne pas fumer. Alimenteur de clous (B) Butée de clous AVERTISSEMENT NE JAMAIS diriger l’outil vers soi ni vers quelqu’un...
  • Page 40: Méthodes D'utilisation

    Français COMMENT UTILISER L’EMBOUT Si l’on presse de nouveau la détente et que l’on ne cloue pas à une température sous 30°F (0°C), un clou superflu sera enfoncé. AVERTISSEMENT Maintenez la clouteuse perpendiculairement à la pièce à clouter. Le clou risque sinon de ricocher et Avant de monter ou de démonter l’embout, de blesser les personnes à...
  • Page 41 Français 2 Reverrouiller le fouloir dans le magasin et retirer les clous. 3 Détacher les boulons avec une clé. Bouton 4 Écarter le magasin de la tête de clouage et éliminer le blocage. 5 Brancher la pile à combustible et la batterie dans le cloueur.
  • Page 42: Entretien Et Inspection

    Ranger hors de portée des enfants. 3. ETIQUETTE D’AVERTISSEMENT Remplacer l’ETIQUETTE D’AVERTISSEMENT si elle manque ou qu’elle est endommagée. Se procurer une nouvelle ETIQUETTE D’AVERTISSEMENT auprès d’un service après-vente Hitachi agréé. Tissu — 42 —...
  • Page 43: Entretien Et Reparations

    C: No. utilisé D: Remarques ATTENTION Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien.
  • Page 44 Le ventilateur ne fonctionne pas sur pression du bras de contact. Noter la couleur du témoin. Si rouge: charger la pile. Si vert: Contacter Hitachi pour obtenir un remplacement. Impossible de charger la batterie. Vérifier le cordon électrique. — 44 —...
  • Page 45: Español

    NOTA enfatiza información esencial. EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL CLAVADOR HITACHI Esta herramienta es un MECANISMO DE ACTUACIÓN SECUENCIAL COMPLETO. En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para introducir el clavo.
  • Page 46: Seguridad

    Español SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL CLAVADOR LEA TODAS LAS INSTRUCCIONES Esta Clavadora funciona con un dispositivo de combustión interno. La clavadora sólo deberá utilizarse con lo dispensadores de gas combustible enumerados en este manual de instrucciones. PELIGRO 1.
  • Page 47 Español SEGURIDAD — Continuación ADVERTENCIA 5. NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ 10. GUARDE LA CLAVADORA CORRECTAMENTE: MISMO O HACIA OTRAS PERSONAS DEL ÁREA RETIRE LA CÉLULA DE COMBUSTIBLE Y LA DE TRABAJO. BATERÍA. Piense siempre que el clavador Mientras no la utilice, guarde la 120°F MAX puede tener clavos cargados.
  • Page 48 23. NO UTILICE NUNCA UN CLAVADOR que podría resultar en lesiones. DEFECTUOSO O QUE FUNCIONE El clavador solamente deberá ser reparado por Hitachi, un distribuidor, o el empresario. INCORRECTAMENTE. Si el clavador parece funcionar anormalmente, si 31.
  • Page 49: Intrucciones De Seguridad Importantes Para La Célula De Combustible

    Español SEGURIDAD — Continuación INTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LA CÉLULA DE COMBUSTIBLE LEA TODAS LAS INSTRUCCIONES PELIGRO La célula de combustible, el combustible y el propelente son inflamables bajo presión. Peligro de fuego o explosión El incumplimiento de las instrucciones puede provocar un incendio o explosión al manejar los dispensadores de gas combustible para su almacenamiento, transporte, inserción y extracción de la herramienta y para deshacerse de éstos.
  • Page 50: Instrucciones Importantes De Seguridad Para El Cargador De Baterías

    11. No desarme el cargador de baterías. Cuando 3. Para reducir el riesgo de lesiones, cargue baterías necesite reparación, llévelo a un técnico cualificado. recargables HITACHI EB714S. Otros tipos de El reensamblaje incorrecto podría resultar en el baterías podrían explotar causando lesiones y riesgo de incendios o descargas eléctricas.
  • Page 51: Eliminación De Las Baterías Agotadas

    Español SEGURIDAD — Continuación ELIMINACIÓN DE LAS BATERÍAS Para evitar el riesgo de lesiones, siga las instrucciones AGOTADAS ofrecidas a continuación: ADVERTENCIA ADVERTENCIA La utilización inadecuada de la batería o del No tire las baterías agotadas. Las baterías pueden cargador de baterías puede conducir a lesiones explotar si se incineran.
  • Page 52 Español SEGURIDAD — Continuación ¡GUARDE ESTAS INSTRUCCIONES PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS PROPIETARIOS DE ESTA HERRAMIENTA! — 52 —...
  • Page 53: Operación

    Palanca de empuje Pomo alimentador Cargador Cabezal disparador (salida) Batería (EB714S) Pomo alimentador Seguro 2. Cargador de la batería (UC7SD) Rejillas de ventilación Orificio de instalación de la batería Cable Lámpara piloto Placa de Etiqueta de Hitachi Clavija características — 53 —...
  • Page 54: Especificaciones

    SELECCIÓN DE CLAVOS ADVERTENCIA Asegúrese de usar únicamente clavos legítimos Hitachi para el NC40G. El uso de otros clavos puede producir un fallo de funcionamiento de la herramienta y/o la rotura del clavo, lo que provocaría a su vez lesiones de gravedad.
  • Page 55 Español Longitud de clavo adecuada La longitud de inserción adecuada para clavos que se van a clavar en cemento es de .472" – .866" (12 mm – 22 mm) para materiales de madera y de .570" – .787" (15 mm – 20 mm) para finas hojas de acero. Si se usan clavos más largos, pueden doblarse.
  • Page 56: Accesorios

    Aceitera de 8 oz. (250 cc) (Nº de código 885-546) NOTA: Los accesorios están sujetos a cambios sin ninguna obligación por parte de HITACHI. Introduzca la batería en el cargador. Asegúrese de que entra en contacto con la parte inferior del cargador.
  • Page 57: Antes De La Operación

    Lea la sección titulada “SEGURIDAD” (páginas 46 – 52). y póngase en contacto con el CENTRO DE SERVICIO AUTORIZADO DE HITACHI. Antes de la utilización, cerciórese de lo siguiente. 4. Desconecte el cargador de baterías del tomacorriente.
  • Page 58: Preparación De La Célula De Combustible

    Antes de comenzar el trabajo, pruebe el clavador utilizando la lista de comprobaciones siguiente. Realice las comprobaciones en el orden indicado. Si se produce alguna operación anormal, deje de utilizar el clavador y póngase inmediatamente en contacto con un centro de reparaciones autorizado por Hitachi. — 58 —...
  • Page 59 Español (1) RETIRE LOS CLAVOS, LA CÉLULA DE COMBUSTIBLE Y (3) CÓMO INSERTAR LA CÉLULA DE COMBUSTIBLE EN LA BATERÍA DE LA CLAVADORA. LA CLAVADORA. 1 Tire del seguro y abra la cubierta de la célula. TODOS LOS TORNILLOS DEBERÁN ESTAR Seguro APRETADOS.
  • Page 60: Carga De Clavos

    Español (4) Retire el dedo del gatillo y pulse la palanca de empuje 2 Acción de alimentación de clavos! contra la pieza de trabajo, al tiempo que tira hacia (1) Inserte la tira de clavos en la parte trasera del atrás del pomo de alimentación.
  • Page 61: Operación Del Clavador

    Español Extraiga los clavos: OPERACIÓN DEL CLAVADOR 1 Tire del pomo de alimentación hacia atrás. 2 Vuelva a echar hacia delante el pomo de alimentación Lea la sección titulada “SEGURIDAD” (páginas 46 – 52). con cuidado al tiempo que empuja el alimentador de clavos (B).
  • Page 62: Métodos De Operación

    Español MÉTODOS DE OPERACIÓN No utilice el cable de alimentación si está dañado. PRECAUCIÓN Llévelo a reparar de Apriete el gatillo para disparar el clavo, de lo inmediato. contrario puede que el pistón no retroceda No coloque lo rostro, las correctamente.
  • Page 63: En Caso De Atasco

    Español 4 Retire el almacén del cabezal de disparo y desatasque la unidad. Palanca Tapa de la punta Palanca Destornillador 5 Inserte la célula de combustible y la pila en la clavadora. Tapa de la punta UTILICE SIEMPRE GAFAS DE SEGURIDAD. EN CASO DE ATASCO ADVERTENCIA Tenga cuidado de no quemarse, ya que los clavos...
  • Page 64: Mantenimiento

    Lubrique la herramienta con un lubricante Manténgase fuera del alcance de los niños. para herramientas de gas de Hitachi. Paño — 64 —...
  • Page 65: Servicio Y Reparaciones

    NOTA: Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte de HITACHI. 4. Tabla de mantenimiento (Consulte la página 66.) 5. Solución de problemas por parte del operador (Consulte la página 66.)
  • Page 66 Verifique que no haya grasa ni restos Póngase en contacto con Hitachi para de suciedad en el chispero. reemplazarla. Compruebe que el filtro no esté atascado. Póngase en contacto con Hitachi para reemplazarla. E ventilador no funciona al pulsar la El almacén está vacío.
  • Page 67 — 67 —...
  • Page 68: Parts List

    — 68 —...
  • Page 69 HOUSING ASS’Y RUBBER WASHER ADIABATIC SHEET ROLL PIN D2.5 25 M5 SCREW MOTOR MOUNT HOUSING MOUNT SLEEVE HITACHI PLATE SHAFT WASHER TAPPING SCREW D4 20 MOTOR SPRING HANDLE(B) SPARK PLUG(A) TAPPING SCREW D4 45 HEX.SOCKET BOLT M5 20 HEX. SOCKET HD. BOLT M5 16 (SEALOCK)
  • Page 70 — 70 —...
  • Page 71 — 71 —...
  • Page 72 Please contact HITACHI KOKI U.S.A. LTD. at 1-800-59-TOOLS (toll free), or HITACHI AUTHORIZED POWER TOOL SERVICE CENTER recarding COLLECTION. Pour le RAMASSAGE, contacter HITACHI KOKI U.S.A. LTD. au 1-800-59-TOOLS (appel gratuit), ou UN SERVICE APRES-VENTE D’OUTILS ELECTRIQUE AGREE PAR HITACHI.
