INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
6. Instalación del regulador de
presión
Instale el regulador de presión con la flecha del regulador
apuntando hacia la unidad en una posición que permita
alcanzar la tapa de entrada.
No ajuste demasiado la conexión. El
regular está fundida a presión. Al ajustar demasiado se
puede romper el regulador causando una fuga de gas y
un posible incendio o explosión.
Válvula de
FLUJO DEL GAS
cierre
Unión
manual
Abierto
Conector flexible
(On)
Apagado
(Off)
Todas las conexiones deben ajustarse
con una lluve de tuerca

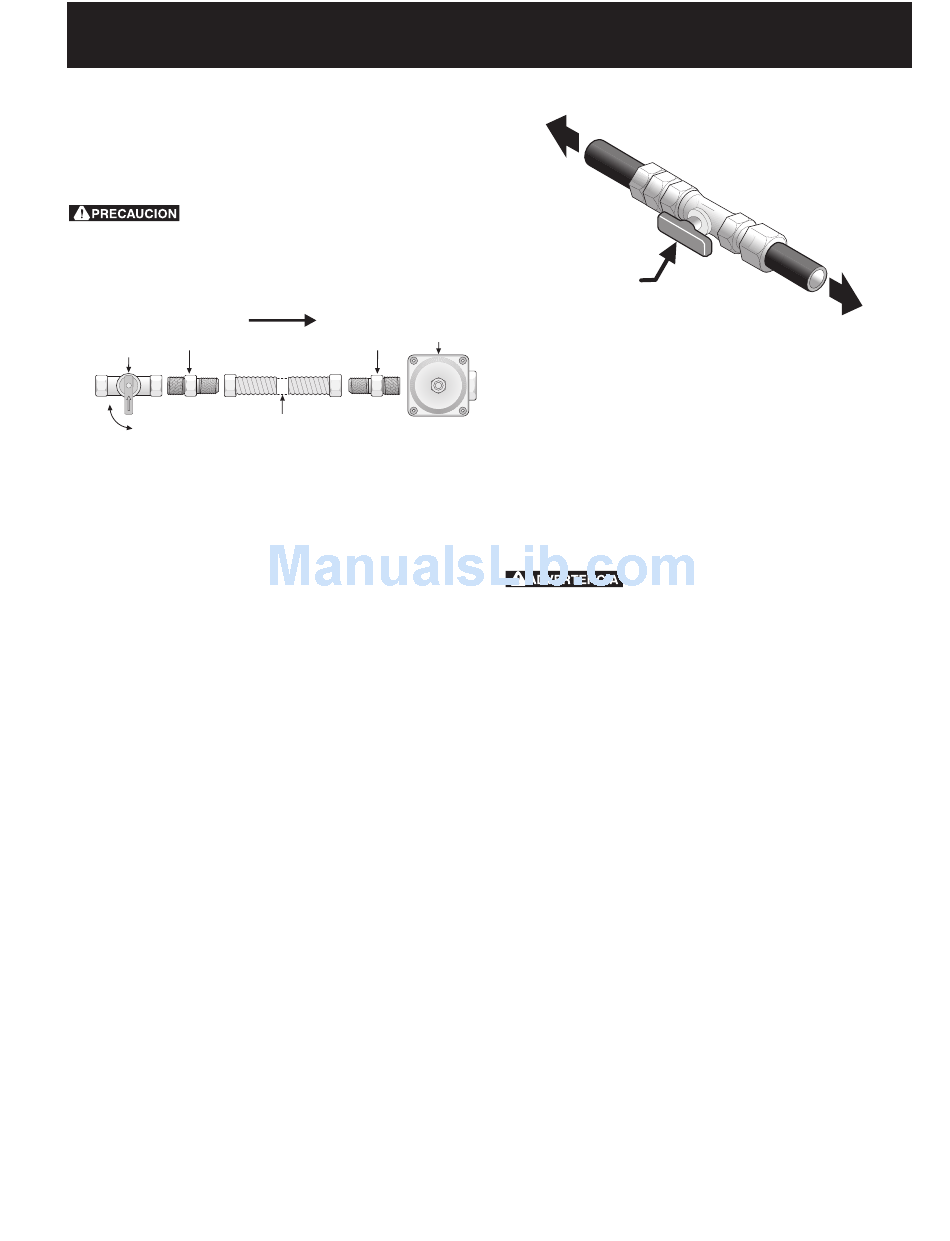

Monte el conector flexible del tubo del suministro de gas al
regulador de presión en funcionamiento: 1- válvula de
cierre manual, 2- boquilla de ½", 3- adaptor de ½",
conector flexible, 4- adaptator de ½", 5- boquilla de ½",
6- regulador de presión.
Utilice un compuesto de tubo articulado para uso de gas
natural y propano para sellar todas las conexiones de gas.
Si se utilizan conectores flexibles, asegúrese que los
conectores no están torcidos.
El tubo de suministro de gas debreriá incluir una válvula de
cierre certificada. Esta válvula deberiá estar ubicada en la
misma habitacióln de la plancha de coninar y deberiá estar
en un lugar que permita una abertura y cierre fáciles. No
bloquee las entradas de la válvula de cierre. La válvula
sirve para abrir o cerrar el paso del gas al artefacto.
Regulador
de presión
Unión
Figura 5
Al artefacto
Válvula de
cierre
Abra la válvula de cierre en el tubo de suministro de gas.
Espere unos minutos para que el gas pase a través del
tubo de gas.
Verifique si hay fugas. Para verificar si hay fugas en el
electrodoméstico, la verificación debe de ser realizada
según las instrucciones del fabricante. Luego de conectar
la cocina al gas, verifique el sistema con un manómetro.
Si no cuenta con éste instrumento, dé la vuelta al
suministro de gas de la cocina y utilice un detector de
fugas líquidas (o agua y jabón) en todas las articulaciones
y conexiones para verificar si existen fugas.
No use ningún tipo de llama para
verificar si hay fugas de gas. Verifique si hay fugas con
una llama puede occasionar incendio o explosión.
Ajuste todas las conexiones en caso que sea necesario,
para evitar fugas de gas en la cocina o en el tubo de
sumininistro de gas.
Verifique la alineación de las válvulas luego de
conectar la plancha de cocinar al suministro de gas para
asegurar que no se ha movido la válvula del múltiple de la
plancha de cocinar.
Desconecte la cocina y su válvula de cierre individual
del sistema de tubería del suministro de gas durante
cualquier ensayo de presión del sistema en ensayos de
presión superiores a 1/2 psig (3.5 kPa o 14" colomna de
agua).
Aparte la cocina del sistema de tubería del suministro
de gas cierrando su válvula de cierre individual manual,
durante cualquier ensayo de presión del systema de
suministro de gas en ensayos iguales o inferiores a 1/2 psig
(3.5 kPa o 14" colomna de agua).
11
A la linea de gas
Figura 6
