Azio AWD102N User Manual

802.11n wireless pci adapter
Hide thumbs

Advertisement

Quick Links

Download this manual
802.11n
                      Wireless PCI Adapter
MODEL: AWD102N
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the AWD102N and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Azio AWD102N

Summary of Contents for Azio AWD102N

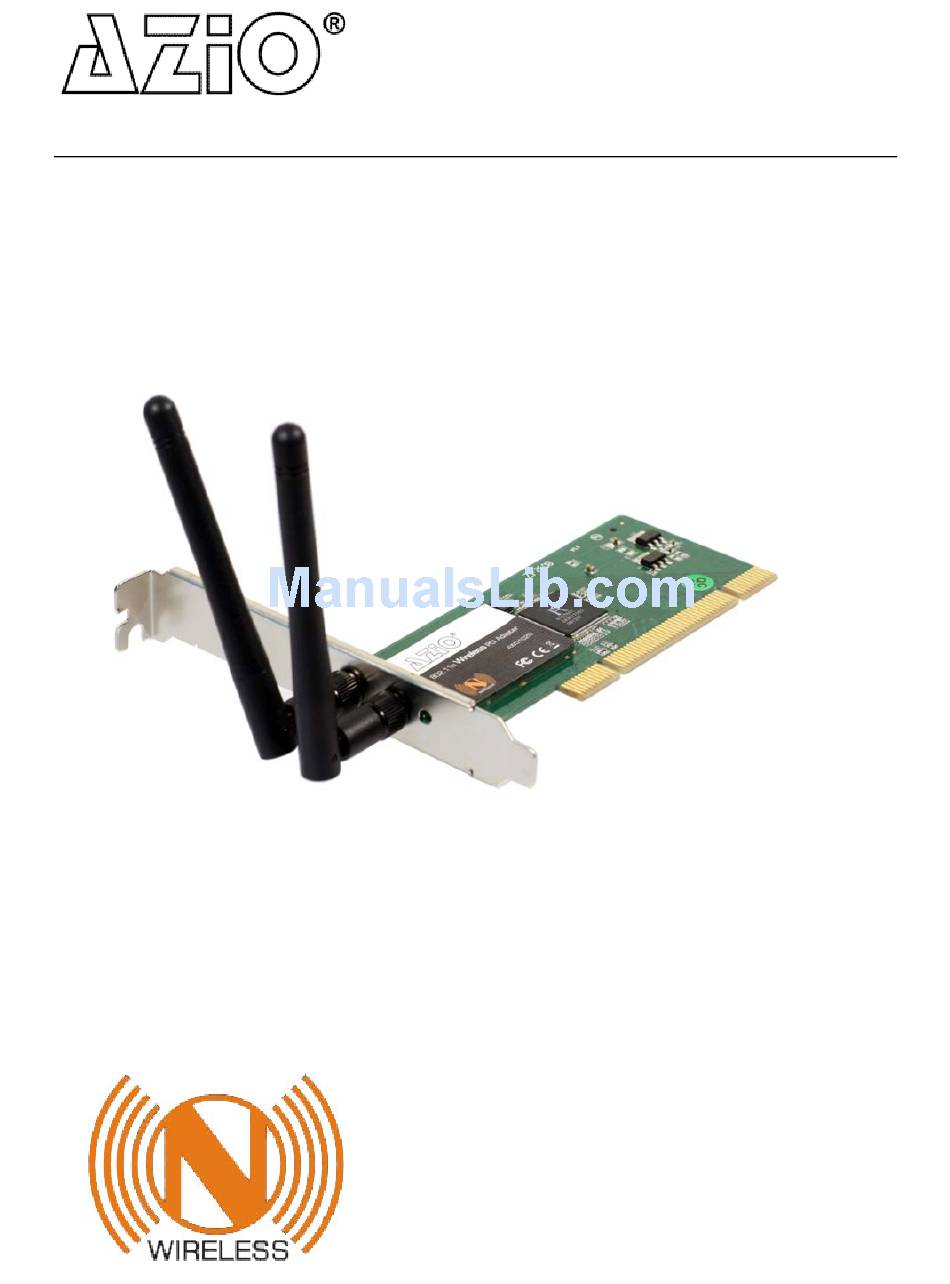

  • Page 1 802.11n                          Wireless PCI Adapter  MODEL: AWD102N  User Manual ...
  • Page 2   is the registered trademark of AZiO Corporation. All the products and product names  mentioned herein are the trademarks or registered trademarks of their respective holders. Copyright of the  whole product as integration, including its accessories and software, belongs to AZiO Corporation. Without  the  permission  of  AZiO  Corporation,  any  individual  or  party  is  not  allowed  to  copy,  plagiarize,  imitate  or  translate it into other languages.    All the photos and product specifications mentioned in this manual are for references only. As the upgrade  of  software  and  hardware  progresses,  there  will  be  changes.  And  if  there  are  changes,  AZiO  is  not ...

  • Page 3: Table Of Contents

    Table of Contents Introduction ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．...

  • Page 4: Introduction

    Supports Windows 2000 / XP / 2003 / Vista                                                                                                       1.3 Contents of Package       One AWD102N   One Installation CD     One Quick Installation Guide   Two Dipole Antennas       ...

  • Page 5: Led Indicator

    Here are the minimum system requirements:   A desktop PC with an available 32‐bit PCI slot   Minimum 600MHz processor and 128MB memory   Windows 2000, XP, 2003, or Vista   A CD‐ROM Drive   802.11n or 802.11b/g Access Point (for infrastructure Mode) or another 802.11n or 802.11b/g  wireless adapter (for Ad‐Hoc; Peer‐to‐Peer networking mode.)            2.0 LED Indicators    AWD102N supports up to 300 Mbps connections. It is fully compliant with the specifications  defined in 802.11n (Draft 2.0) standard.              The status LED indicators of AWD102N are as follows:     Lnk/Act ON (Green):    Indicates a valid connection     Lnk/Act Flashing:    Indicates the Adapter is transmitting or receiving data.     ...

  • Page 6: Installation

    802.11n Wireless PCI Adapter 3.0 Installation      3.1 Installing the AWD102N   Open your PC case and locate an available PCI slot on the motherboard.   Slide the AWD102N into the PCI slot. Make sure that all of its pins are touching the slot’s  contacts. You may have to apply some pressure to slide the AWD102N all the way in. After it is  firmly in place, secure its fastening tab to your PC’s chassis with a mounting screw. Then close  your PC.   Attach the external antennas to AWD102N’s antenna ports.   Power on the PC.   Select Cancel when “Found New Hardware” window appears. ...
  • Page 7 NOTE:  Snap‐shot  screens  of  the  following  installation  procedure  are  based  on  Windows  XP.  Installation procedures will be similar for other windows operating systems.  1. Insert  the  Installation  CD  into  your  CD‐ROM  drive.  Browse  the  CD  and  double‐click  on  setup.exe in the “Driver” folder to execute it. The wizard will run and install all necessary files  to your computer automatically.      2. Click Next to accept the Agreement. Or click Cancel to cancel the installation.  3. Select Ralink Configuration Tool or Microsoft Zero Configuration Tool then click Next.    a. It is recommended to select Ralink Configuration Tool, which provides full access to  all functions of the AWD102N.      b. If you prefer to use the wireless configuration tool provided by Windows XP or Vista,  please select Microsoft Zero Configuration Tool. ...
  • Page 8 802.11n Wireless PCI Adapter 4. Select Optimize for WiFi mode or Optimize for performance mode then click Next. ...
  • Page 9 802.11n Wireless PCI Adapter 5. Click Finish to complete the software installation.  You will see a tray icon    appear in your system tray at the bottom of the screen  after the software and hardware installation is successfully completed. ...

  • Page 10: Configuration

    802.11n Wireless PCI Adapter 4.0 Configuration  Right‐click the tray icon        and   then click Launch Config Utilities to use the Ralink configuration  utility.  4.1 Profile  Profile can keep your favorite wireless setting among your home, office, and other public  hotspots. You can save multiple profiles and activate the profile of your choice. ...
  • Page 11 802.11n Wireless PCI Adapter Definitions:  a. Profile Name: Name of the profile, preset to PROF* (* indicate 1, 2, 3,)  b. SSID: The public name of a wireless network, Service Set IDentifier  c. Network Type: Infrastructure and/or Ad‐Hoc  d. Authentication: Open, Shared, (Leap), WPA‐PSK, WPA2‐PSK, WPA and WPA2  e. Encryption: WEP, TKIP, AES, and None  f. Channel: Channel of the connected wireless network  2. Add: to create a new profile  3. Edit: to edit/modify/change parameter of an existing profile    4. Delete: to delete an existing profile  5. Activate: to make an existing profile become active and to connect  4.1.1 Add/Edit Profile  a. Configuration  Profile Name: Specify a name for the profile.  SSID: Name of usage intended wireless network. User can key in the intended SSID name or use  the pull down menu to select from available Access Points.  Network Type: You can select between Infrastructure or Ad‐hoc mode.  Infrastructure: A wireless Router and/or Access Point is required.  Ad‐hoc: Peer‐to‐Peer network, no base station required.   ...
  • Page 12 802.11n Wireless PCI Adapter     Power Save Mode: Choose between CAM or PSM.  CAM  (Constantly  Awake  Mode):  AWD102N  will  stay  power‐ON  as  long  as  the  computer  is  connected to a power outlet.  PSM (Power Saving Mode): AWD102N will hibernate when the computer is hibernating.  RTS Threshold: you can adjust the RTS threshold number by sliding the bar or key in the value  directly. Default value = 2347  Fragment Threshold: you can adjust the Fragment threshold number by sliding the bar or key in  the value directly. Default value = 2346  b. Authentication and Security  Authentication: Open, Shared, (Leap), WPA‐PSK, WPA2‐PSK, WPA and WPA2.  Encryption: Algorithm used in BSS or IBSS, WEP, TKIP, AES, and None.  802.1x  configuration:  This  is  an  advanced  encryption  mode  based  on  Radius  server  or ...
  • Page 13 802.11n Wireless PCI Adapter c. 802.1X  Authentication   Type:  The  type  selected  here  must  be  identical  to  the  type  of  the  802.1x  authentication type you’re using.  Session    Resumption:    Enable or Disable.  Domain Name: Input the domain name of 802.1x authentication. This field will be grayed out  when authentication type is not set to EAP‐FAST.  Use Client: If the authentication type is using PEAP or TTLS, you can use the certificate stored  on your computer. If the authentication type is using TLS/Smart Card, this box will be always  checked.  Allow unauthenticated provision mode: This box is always checked and can not be modified.  Use protected authentication   credential:  If  the  authentication  type  is  using  EAP‐FAST,  you  can use protected authentication credential by checking this box. ...
  • Page 14 802.11n Wireless PCI Adapter 4.2 Link Status  The Link status page shows detailed information about the current connection.  1. Status: Shows the current connected SSID / BSSID. If there is currently no active connection,  “Disconnected” will be displayed.  2. Extra Info: Shows link status and its transmission power.  3. Channel: Shows the current connected channel.  4. Link Quality: Based on signal strength and TX/RX packet error rate (%).  5. Signal Strength: Shows in percentage (%) or dBm.  6. Noise Level: Shows noise and signal strength ratio (%). If the value of this item is high, data  transfer rate will drop.  7. Transmit:  Link Speed: Shows current transmitting rate (Mbps).  Throughput: Shows current transmitting throughput (Kbps).  8. Receive:  Link Speed: Shows current receiving rate (Mbps).  Throughput: Shows current receiving throughput (Kbps).   ...
  • Page 15 802.11n Wireless PCI Adapter 4.3 Site Survey      Under Site Survey tab, all surrounding wireless networks from the last scan will be displayed.    Click Rescan to update and refresh. Or, Select a SSID to add to your profile.  Indicates your currently connected network...
  • Page 16 802.11n Wireless PCI Adapter 4.4 Statistics  The  Statistics  page  displays  the  detail  counter  information  based  on  802.11  MIB  counters.  This  page translates the MIB counters into a format easier for user to understand. ...
  • Page 17 802.11n Wireless PCI Adapter 4.5 Advanced  The following figure shows Advance function of UI.  Wireless  mode:  Select  from  802.11B  only,  802.11  B/G  mixed,  802.11  B/G/N  mixed,  and  802.11G only.  Enable Tx BURST: Ralink’s proprietary frame burst mode. We suggest using it with an Access  Point that has the same technology.  Enable TCP Window Size: Check this box and the configuration utility will adjust TCP window  size automatically to get better performance.  Fast Roaming at: Fast to roaming, setup by transmitting power.  Enable CCX (Cisco Compatible eXtensions):  a. LEAP – Turn on CCKM.  b. Enable Radio Measurement: channel measures every 0~2000 milliseconds. ...
  • Page 18 802.11n Wireless PCI Adapter 4.6 QoS  WMM Enable: Enable Wi‐Fi Multi‐Media.  WMM ‐ Power Save Enable: Enable WMM Power Save.  Direct Link Setup Enable: Enable DLS (Direct Link Setup). This function will greatly improve the  data transfer rate between WMM‐enabled wireless devices.  MAC Address: Input the MAC address of another WMM‐enabled wireless device you wish  to establish a direct link with.  Timeout  Value:  Must  be  between  0~65535  in  integer.  A  value  of  zero  means  it  always  connects. Default value of Timeout Value is 60 seconds.  Tear  Down:  If  you  want  to  remove  a  specific  wireless  device  from  DLS  table,  select  the  device and click this button to remove it. ...
  • Page 19 802.11n Wireless PCI Adapter 4.7 WPS Configuration  WPS page supports the configuration setup using PIN configuration method or PBC configuration  method. WPS (Wi‐Fi Protected Setup) is to simplify the security setup and management of Wi‐Fi  networks.    WPS AP List: Display the information of surrounding APs with WPS IE from last scan result,  including SSID, BSSID, Channel, ID (Device Password ID), Security‐Enabled.  Rescan: Updates information on surrounding wireless network.  Information:  Display  the  information  about  WPS  IE  on  the  selected  network,  list  including  Authentication  Type,  Encryption  Type,  Config  Methods,  Device  Password  ID,  Selected  Registrar, State, Version, AP Setup Locked, UUID‐E and RF Bands.  PIN Code: 8‐digit numbers.  Config Mode: Enrollee or external Registrar.  Detail: Information about Security and Key in the credential.  Connect: Connect to the selected network inside credentials.   ...
  • Page 20 802.11n Wireless PCI Adapter Rotate: Connect to the next network inside credentials.  Disconnect: Stop WPS action and disconnect this active link.    Export Profile: Export all credentials to Profile.  Delete: Delete an existing credential.    PIN: Start to add to AP using PIN configuration method.  PBC: Start to add to AP using PBC configuration method.  Note: When clicking PIN or PBC button, please don't click Rescan within two‐minute. If you want to  abort this setup within the interval, restart PIN/PBC or press Disconnect to stop WPS.    WPS associate IE: Send the association request with WPS IE during WPS setup.    WPS probe IE: Send the probe request with WPS IE during WPS setup.  4.8 About  Displays information about AWD102N, such as Utility version/date, Driver version/date, EEPROM  version and Firmware version.     ...
  • Page 21 802.11n Wireless PCI Adapter 5.0 Using Zero Configuration  Windows XP and Vista has a built‐in wireless network configuration utility called “Windows Zero  Configuration” (WZC). It is a built‐in service to configure your wireless clients from Windows    1. To start using WZC, right click the tray utility    and select Use Zero Configuration as  Configuration utility.        2. The windows wireless network connection will appear, double‐click the wireless network icon    on the system tray to check the wireless network. Choose the network and click Connect  to setup the association.  3. If your wireless router has been encrypted, a window for inputting the security will appear.  Please input the key and click Connect and the connection will connect.   ...
  • Page 22 802.11n Wireless PCI Adapter     4. To configure the wireless connect properties, please right‐click the wireless icon in the  system tray and choose Status to open the page Wireless Network Connection Status.  5. Click Properties button in General tab and choose the tab Wireless Networks to add the SSID  of available networks by clicking Add, if there are several available networks, linking priority  could be configured by the button Move up and Move down. The icon    shows the  current linked Access Point. Click Properties to configure authentication of wireless  connection. ...
  • Page 23 802.11n Wireless PCI Adapter...
  • Page 24 802.11n Wireless PCI Adapter 6. Advanced page configures firewall and connection sharing. ...

  • Page 25: Soft Ap

    802.11n Wireless PCI Adapter 6.0 Soft AP  AWD102N has two modes: working station and Soft AP. After starting Soft AP, AWD102N will be an  AP to accept any wireless device access 6.1 Start Soft AP  After starting  AWD102N  driver, you will see icon    in the system tray.   Right‐click the icon and choose Switch to AP Mode, the tray icon will change to  , and the  soft AP configuration Utility window will appear as below. ...
  • Page 26 802.11n Wireless PCI Adapter 6.2 Configuration  In soft AP configuration Utility page, you can make some basic configurations, such as wireless  network name, mode, channel and authentication.  Click Security Setting button to make different security configurations of wireless communication,  and you can choose the authentication type or encryption type. ...
  • Page 27 802.11n Wireless PCI Adapter 6.3 Access Control  Choose the Access Control tab to start MAC control. Access control includes Allow All and Reject  All. After editing the MAC address access list, only the MAC in the Allow All list will be to access  the Soft AP. ...
  • Page 28 802.11n Wireless PCI Adapter 6.4 MAC Table  MAC Table page shows the information of the wireless devices accessed to this soft AP.  6.5 Switch to Working Station mode  In the Soft AP mode, right‐click the icon    in the system tray and choose Switch to Station  Mode. AWD102N will switch to working station mode with an interface of working station. ...

  • Page 29: Specifications

    802.11n Wireless PCI Adapter 7.0 Specifications  General Features IEEE 802.11n(Draft 2.0) Standards IEEE 802.11g IEEE 802.11b Interface 32-bit PCI Windows 2000/XP/Vista User interface Easy to use user configuration software Support multipoint auto roaming and configuration; Support wireless network roaming environments auto detect. Status / activity Antenna type External Dipole Antenna (Detachable)

  • Page 30: Trouble-Shooting

    802.11n Wireless PCI Adapter 8.0 Trouble‐Shooting  This chapter provides solutions to problems that may occur during the installation and operation of  AWD102N. Read the descriptions below to solve your problems.        1. The AWD102N does not work properly.     Try reinserting AWD102N into your PC’s PCI slot.   Right‐click on My Computer and select Properties. Select the device manager and click on the  Network Adapter. Check to see if AWD102N is installed successfully. If you see a yellow  exclamation mark, that means there is resources conflicting. If there is a yellow question mark,  please check the following: Make sure that your PC has a free IRQ (Interrupt Request, a  hardware interrupt on a PC.)   Make sure that you have inserted the right adapter and installed the proper driver. If  AWD102N does not function after attempting the above steps, remove it and do the following:  Uninstall the driver software from your PC. Restart your PC and repeat the hardware and  software installation as specified in this User Guide.      2. I cannot communicate with the other computers linked via Ethernet in the Infrastructure  configuration.     Make sure that the PC which AWD102N is associated is powered on.   Make sure that AWD102N is configured on the same channel and with the same security  options as the other computers in the Infrastructure configuration.      3. What should I do when the computer with AWD102N installed is unable to connect to the  wireless network and/or the Internet?   ...
  • Page 31 By Phone: (909) 468‐1198  By eMail: support@aziocorp.com  On LiveChat: www.aziocorp.com    Warranty    Limited 1 Year Warranty    AZiO Corporation warrants this product against defect in material or workmanship for 1 year from  the date of purchase. If this product proves to be defective, contact AZiO Corporation’s customer  care for repair or replacement of your unit. Return requests cannot be process without the proof of  original date of purchase. This warranty applies only to the original purchase of the product and is  not  transferable.  This  warranty  does  not  cover  any  incompatibilities  due  to  the  user’s  computer,  hardware, software or related system configuration in which the product interfaces. The warranty  does not cover any damage caused by negligence, abuse, or non‐authorized modifications. To the  maximum extent permitted by applicable law, in no event shall AZiO Corporation, its affiliates, or  its  dealers  be  liable  for  any  special,  incidental,  indirect  or  consequential  damages  whatsoever ...
