Axiom VP100 Owner's Manual

The Axiom Warranty
All our speaker models; towers, bookshelves, surrounds, centers, subwoofers and all our amplifiers; subwoofer and
multichannel amplifiers are warrantied against manufacturer's defects for 5 years.
AXIOM CANADA INC. warrants this audio loudspeaker system (the "Product") to be free from original
manufacturing defects in materials and workmanship for five years from date of purchase from an authorized Axiom
dealer. This warranty extends only to the original consumer purchaser. AXIOM CANADA INC. does not warrant
goods used in commercial or industrial applications. This warranty does not cover any expenses incurred in any
removal or re-installation of the product.
If the product should prove so defective within the warranty period, return the product by prepaid delivery to AXIOM
CANADA INC., along with the original sales invoice or other proof of purchase, which establishes eligibility for
warranty service. AXIOM CANADA INC. will, at its option, replace or repair the product free of charge and return
the product by prepaid delivery. This warranty does not apply to any product, which has been damaged, misused,
altered or repaired by anyone other than an AXIOM CANADA INC. authorized service facility.
Any implied warranties including fitness for use and merchantability are limited in duration to the period of the
express warranties set forth above, and no person is authorized to assume for Axiom Canada Inc. any other liability
in connection with the sale of the product. Axiom Canada Inc. expressly disclaims liability for any incidental and
consequential damages caused by the product. The remedies provided under this warranty are exclusive and in lieu
of all others.
This warranty gives specific legal rights. In addition, there may be other legal rights arising from the sale of the
product, which vary from province to province or state to state. Some provinces / states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or exclusion may not apply in some areas.
La Garantie Axiom
Tous nos modèles d' e nceintes; les tours, les compactes, les ambiophoniques, les centres, les caissons de basse et tous nos amplificateurs et
amplificateurs multicanaux sont garantis contre les défauts de fabrication pour une période de 5 ans.
AXIOM CANADA INC garantit que cette enceinte audio (le «Produit») est exempte de toutes défectuosités de matériaux et de main-
d' œ uvre pendant cinq ans à compter de la date d' a chat. Cette garantie s' a pplique uniquement à l' a cheteur original.
AXIOM CANADA INC ne garantit pas les biens utilisés dans des applications commerciales ou industrielles. Cette garantie ne couvre pas
les frais encourus dans l' a ltération ou la réinstallation du produit.
Si le produit s' a vère défectueux pendant la durée de la validité de la garantie, retournez le produit port payé à AXIOM CANADA INC.,
avec la facture originale ou une autre preuve d' a chat, qui justifie l' é ligibilité aux prestations de garantie. AXIOM CANADA INC, à sa seule
discrétion, remplacera ou réparera le produit gratuitement et retournera le produit par courrier prépayé.
Cette garantie ne s' a pplique pas à tout produit, qui a été endommagé, mal utilisé, abusé, modifié ou réparé par quelqu'un d' a utre qu'un
centre de service autorisé par AXIOM CANADA INC.
Toute garantie implicite, y compris l' a ptitude à l'utilisation et la commercialisation sont limitées dans la durée à la période de la garantie
expresse énoncée ci-dessus, et aucune personne n' e st autorisée à assumer pour Axiom Canada Inc. toute autre responsabilité en rapport avec
la vente du produit. Axiom Canada Inc. décline expressément toute responsabilité pour tous dommages indirects et consécutifs causés par
le produit. Les recours prévus sous cette garantie sont exclusifs et remplacent tous les autres.
Cette garantie donne des droits spécifiques. En outre, il peut exister d' a utres droits découlant de la vente du produit, qui varient d'une
province ou d'un état à l' a utre. Certaines provinces / états n' a utorisent pas l' e xclusion ou la limitation des dommages fortuits ou consécutifs,
les limitations ou exclusions qui précèdent peuvent ne pas s' a ppliquer dans certaines régions.
Step-by-step instructions on configuring your in-wall speakers.
Instructions, étape par étape, pour la mise en fonction de vos enceintes "encastrées - en surface"
Location: / Positionnement:
Model:
Max Rec. Amp Power:
Min Amp Power:
Response +/- 3dB:
Response + 3dB/- 9dB:
Impedance:
SPL In Room 1w/1m:
SPL Anechoic 1w/1m:
X-Over:
Tweeter:
Woofer:
On-wall Dimensions HWD mm:
In-wall Dimensions HWD mm:
On-wall Dimensions HWD inches:
In-wall Dimensions HWD inches:
Weight kg each:
Weight lbs each:
Rev: 1.0 v1

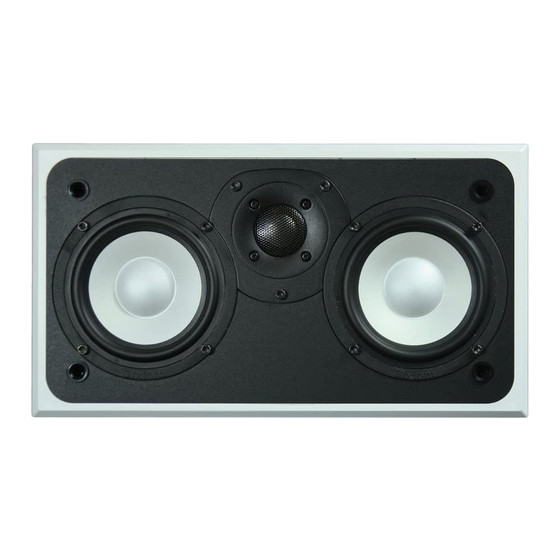

VP100 In-Wall Speakers
Owners Manual
This is by far the most important step before we even begin the installation.
Mount the VP100 In-Wall center channel speaker above or below your TV
screen, properly centered and no farther than 2 feet away. The center speaker
anchors movie dialog and vocals at the TV screen, so keep it reasonably close
to the screen. Avoid corner locations if possible and wall studs. Please make
sure the speaker wire has a clear path from your stereo or A/V receiver to the
placement of your speaker.
The Axiom In-Wall Speakers are designed to be installed in the common stud
wall with drywall or some similar type wall board covering. For other types of
walls special installation procedures will need to be used.
+++
Ceci est de loin l' é tape la plus importante avant même le début de l'installation.
Pour un positionnement optimal, les haut-parleurs centraux W100 et W150
devraient être équidistants de chaque côté de l' é cran de télé et à une distance
maximale de 2' de ce dernier. Le haut-parleur central a pour but de fusionner
les dialogues des films et les voix à l' é cran, une proximité immédiate favorisera
cet effet. Veuillez vous assurer qu'il n'y ait pas d' o bstacle qui obstrue le passage
des fils de haut-parleurs jusqu' à votre récepteur stéréophonique ou Audio/Vidéo.
Les haut-parleurs Architecture d' A xiom sont conçus pour être installés sur un
mur avec colombage et gypse communs ou sur une surface de même type. Pour
d' a utres types, il faudra recourir à une procédure spéciale.
VP100 In-wall
200 watts Puissance maximale admissible :
10 watts Puissance maximale admissible :
95 - 22 kHz Réponse en freq. +/- 3dB :
65 - 22 kHz Réponse en freq. + 3dB/- 9dB :
8 Ohms
93 dB Sensibilité en salle 1w/1m :
89 dB Sensibilité Anéchoïque 1w/1m :
2.7 kHz
Single 1" Transducteur d'aigu :
Dual 5.25" Transducteur de grave :
356 x 196 x 21.6 Dimensions en saillie HLP mm :
335 x 174 x 89 Dimensions encastrées HLP mm:
14 x 7.7 x 0.85 Dimensions en saillie HLP inches :
13.19 x 6.85 x 3.5 Dimensions encastrées HLP :
3.27 Poids en Kilo chacun :
7.2
Modèle :
Impédance :
Filtre :
Poids en lb chacun :
