C-90A
C-90A
Electronic Air Cleaner
Operating Guide
920-010-04 (11/01)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C-90A and is the answer not in the manual?

Questions and answers

Related Manuals for Friedrich C-90A

Summary of Contents for Friedrich C-90A

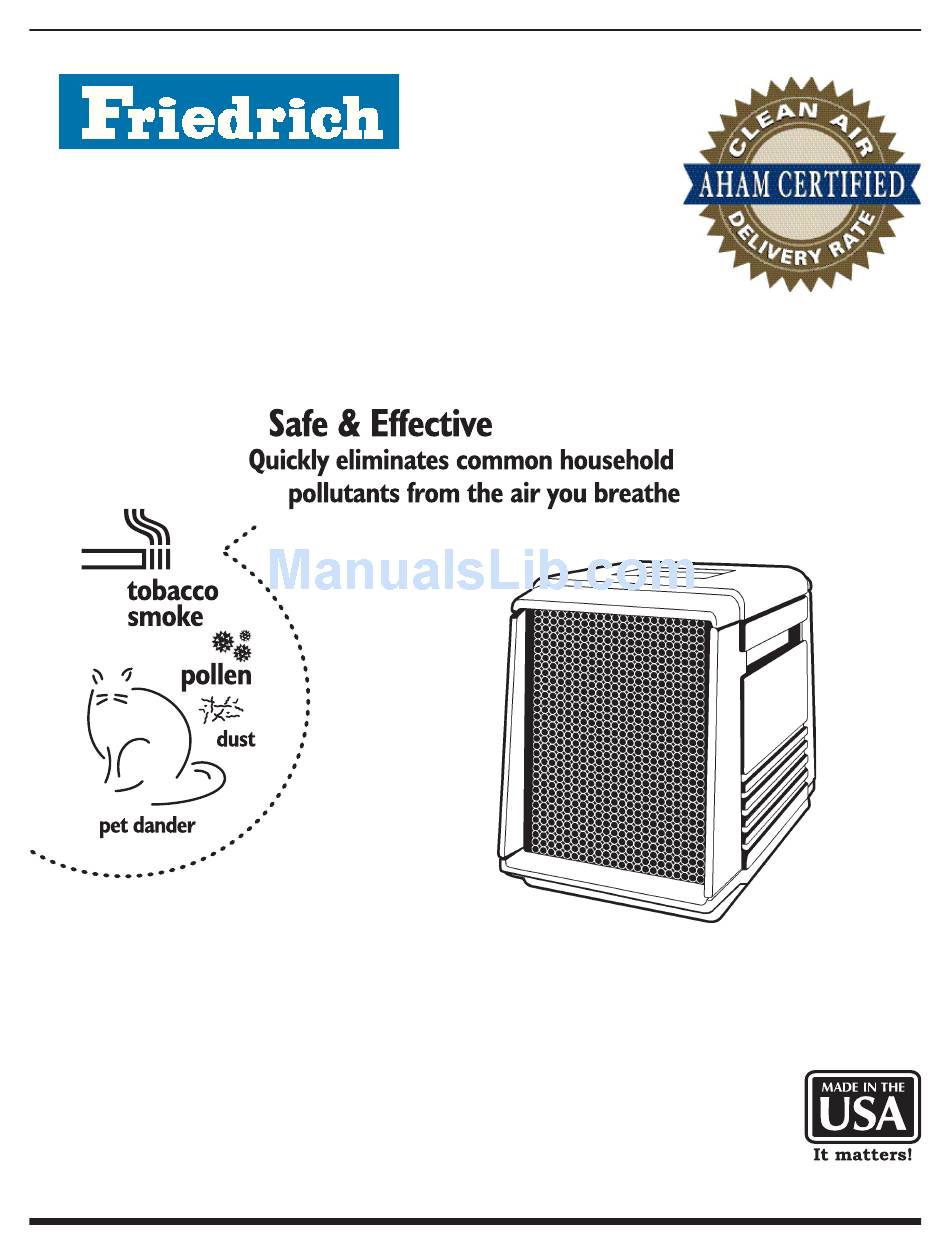

  • Page 1 C-90A C-90A Electronic Air Cleaner Operating Guide 920-010-04 (11/01)

  • Page 2: Table Of Contents

    Table of Contents The Friedrich C-90A Electronic Air Cleaner ... 3 CAUTION: Before Operating the Unit ... 3 Operating Your Friedrich Air Cleaner ... 4 Cleaning ... 4 Important Precautions ... 4 Cleaning the Pre-Filter ... 5 Cleaning the Carbon Filter ... 5 Cleaning the Electronic Cell ...

  • Page 3: The Friedrich C-90A Electronic Air Cleaner

    It is designed to remove dust, tobacco smoke, pollen, bacteria and other airborne contaminants from the air. In just minutes, you will notice improvements in your indoor air quality as your Friedrich air cleaner begins the job of removing the billions of irritating microscopic particles from your home or office.

  • Page 4: Operating Your Friedrich Air Cleaner

    Page 4 CONTROLS All controls for the Friedrich electronic air cleaner are located on the top of the unit and are accessible through an opening in the top cover. The controls are: OFF , HI, MED and LOW. An indicator lamp lights when the cleaner is on and operating normally.

  • Page 5: Cleaning The Pre-Filter

    (See Carbon Filter Reorder Form packed with this unit or contact your nearest Friedrich dealer.) Under normal operating conditions the carbon filter should be replaced every 3-6 months. THE CARBON FILTER MUST BE IN PLACE FOR THE AIR CLEANER TO OPERATE.

  • Page 6: Alternate Cell Cleaning Method

    If the cell is placed into the air cleaner while still damp, the indicator light may not come on until the cell is dry, which would normally take about two hours. If the cell is energized and annoying snapping sounds occur, the cell should be removed from the air cleaner and allowed to thoroughly dry.

  • Page 7: Activated Carbon Filter

    Check electronic cell to see if any of the ionizer wires are broken. See page 8 for location. If broken wires are observed, no further corrective actions should be taken by the consumer. Return unit to Regional C-90A Authorized Warranty Station for repair.

  • Page 8: Major Components Diagram

    ELECTRICAL RATINGS 120 Volt, 60 Hertz. INDICATOR LIGHT Located on the access cover next to the 3-speed switch. It indicates that the air cleaner is operating properly. INTERLOCK SWITCH Interrupts the supply power to the unit when the access cover is opened.

  • Page 9: If You Need Service

    1-800-328-2450 In the unlikely event that your Friedrich Electronic Air Cleaner should require service, you should contact your dealer, or see below for the nearest Regional C-90A Authorized Warranty Repair Station. If your Friedrich Electronic Air Cleaner should need to be shipped for service, please...

  • Page 10: Electronic Air Cleaner Warranty

    (at its option) and provide the shop labor to repair this electronic air cleaner. This warranty shall not apply if it is shown by FRIEDRICH that the defect or malfunction was caused by neglect or abuse during operation by consumer.
  • Page 11 Modelo C-90A Purificador Electronico de Aire Guia De Funcionamiento Page 11...
  • Page 12 Tabla de Contenidos Purificador electrónico de aire Friedrich C-90A ... ADVERTENCIA: Antes de hacer funcionar la unidad ... Para hacer funcionar su purificador de aire Friedrich ... Para limpiarlo Precauciones importantes ... Para limpiar el antefiltro ... Para limpiar el filtro de carbón ...

  • Page 13: Purificador Electrónico De Aire Friedrich C-90A

    Friedrich empieza a eliminar los billones de partículas irritantes del aire de su vivienda o su oficina. El filtro de carbón también ayuda a eliminar los olores indeseables.

  • Page 14: Para Hacer Funcionar Su Purificador De Aire Friedrich

    óptima del aire. AIRE LIMPIO Y ECONOMICO El costo del funcionamiento del purificador electrónico de aire Friedrich no cuesta más de lo que consume una bombilla cualquiera. Los beneficios del aire limpio sobrepasan los costos de operación para una limpieza continua. Recuerde, cuanto más haga trabajar su purificador electrónico, más limpio estará...

  • Page 15: Para Limpiar El Antefiltro

    Friedrich más cercano). Bajo condiciones normales de operación, el filtro de carbón debe ser reemplazado cada 3 a 6 meses. EL FILTRO DE CARBON DEBE ESTAR EN SU LUGAR PARA QUE EL PURIFICADOR DE AIRE FUNCIONE.

  • Page 16: Método Alterno Para Limpieza De La Célula Electrónica

    Descoloracion de la celula Volviendo a poner la celula en el gabinete Page 16 METODO ALTERNO PARA LIMPIEZA DE LA CELULA ELECTRONICA Si no tiene una lavadora de platos o la que tiene no es tan amplia para que le quepa la célula, puede utilizarse un recipiente suficientemente grande para colocarla.

  • Page 17: Filtro De Carbon Activado

    El filtro de carbón activado debe reemplazarse cuando ya no está eliminando los olores. Filtro de carbon El tiempo de duración del filtro depende de la concentración de los olores que pasen a activado través del filtro. Bajo condiciones normales de operación, el filtro deberá cambiarse cada tres a seis meses.

  • Page 18: Diagrama De Los Componentes Principales

    Componentes principales de la unidad Especificaciones del C-90A DIMENSIONES ALTURA Gabinete 19 pulgadas 483 mm Page 18 CABLES IONIZANTES CELULA IONIZANTE/ COLECTORA ANTEFILTRO ADENTRO PARTE POSTERIOR TEMPERATURAS DE FUNCIONAMIENTO Este purificador de aire debe utilizarse en recintos interiores, a las temperaturas que...

  • Page 19: Si Usted Necesita Servicio Para Su Unidad

    Tel: 210 / 227-7571 1-800-328-2450 En el caso improbable de que su purificador electrónico de aire Friedrich requiera algún servicio, usted debe contactar a su distribuidor Friedrich para localizar la estación autorizada de servicio más próxima, o mire en la pagina la lista de de las estaciones autorizadas de servicio para las unidades C-90A.

  • Page 20: Garantía Para El Purificador Electrónico

    DE AIRE TERMINOS DE LA GARANTIA Friedrich Air Conditioning Co. garantiza que su purificador electrónico de aire está libre de todo defecto de fabricación o de los materiales, bajo uso y servicios correctos, por un período de un (1) año a partir de la fecha de compra por parte del dueño original.
  • Page 21 Modèle C-90A Filtre À Air Électronique Guide d’utilisation Page 21...
  • Page 22 Remplacement de la cellule dans l’armoire ... Filtre à charbon actif ... Guide de dépannage du consommateur ... Schéma des composants principaux... Spécifications ... En cas de réparation ... Centres régionaux de réparation sous garantie C-90A ... Garantie du filtre à air électronique ... Page 22...

  • Page 23: Le Filtre À Air Friedrich C-90A

    Le filtre à air électronique Friedrich est un modèle de console autonome contenant une Filtre à air alimentation en courant continu de haute tension, une cellule électronique, un ventilateur électronique à trois vitesses, un pré-filtre et un filtre secondaire à charbon actif dans une armoire robuste.

  • Page 24: Utilisation Du Filtre À Air Friedrich

    FILTRE À AIR ÉCONOMIQUE Le prix de revient d’exploitation du filtre à air électronique Friedrich n’est pas plus élevé que celui d’une ampoule électrique normale. Les avantages de l’air propre compensent généreusement pour le prix d’exploitation faible du filtrage continu. Il faut se souvenir que plus le filtre à...

  • Page 25: Nettoyage Du Pré-Filtre

    à charbon actif emballé avec cet appareil ou contacter le distributeur Friedrich le plus proche). Dans des conditions normales de fonctionnement, il faut remplacer le filtre à charbon tous les 3 à 6 mois. LE FILTRE AU CHARBON DOIT ÊTRE EN PLACE POUR QUE LE FILTRE À...

  • Page 26: Autre Méthode De Nettoyage

    Décoloration de la cellule Repose de la cellule dans l’armoire Page 26 AUTRE MÉTHODE DE NETTOYAGE Si un lave-vaisselle automatique n’est pas disponible ou s’il n’est pas de taille suffisante pour accepter la cellule, il est possible d’utiliser un bassin de grandes dimensions capable de contenir la cellule électronique.

  • Page 27: Filtre À Charbon Actif

    28. Si des fils sont cassés, le consommateur ne peut pas faire la réparation. Amener l’appareil à un centre régional de réparation sous garantie C-90A pour réparation. Symptômes d’une panne non réparable du filtre à air. Amener l’appareil à...

  • Page 28: Schéma Des Composants Principaux

    Composants principaux C-90A Spécifications DIMENSIONS (Inches) Hauteur Armoire 19" 483 mm Page 28 FIL D'IONISATION CELLULE D'IONISATION/ COLLECTRICE PRÉ-FILTRE ENTRÉE ARRIERE TEMPÉRATURE D’UTILISATION Le filtre à air est conçu pour fonctionner à l’intérieur, à une température normale dans un espace habité.

  • Page 29: En Cas De Réparation

    Tél. : 210 / 227-7571 1-800-328-2450 Dans le cas peu probable où il faudrait réparer le filtre à air électronique Friedrich, contacter le distributeur pour obtenir l’adresse du centre de réparation le plus proche ou consulter la liste des Centres régionaux de réparation sous garantie C-90A autorisés.

  • Page 30: Garantie Du Filtre À Air Électronique

    GARANTIE LIMITÉE D’UN AN Friedrich Air Conditioning Co. garantit le filtre a air contre les défauts de fabrication et de matériau, dans des conditions normales d’utilisation, pendant une période d’un an à compter de la date d’achat par l’acheteur initial. Si, pendant cette période de garantie, le produit est défectueux ou fonctionne mal, Friedrich Air Conditioning Co.
  • Page 31 FRIEDRICH AIR CONDITIONING CO FRIEDRICH AIR CONDITIONING CO FRIEDRICH AIR CONDITIONING CO..FRIEDRICH AIR CONDITIONING CO FRIEDRICH AIR CONDITIONING CO Post Office Box 1540 • San Antonio, Texas 78295-1540 4200 N. Pan Am Expressway • San Antonio, Texas 78218-5212 (210) 357-4400 •...
