Operating Guide
C-90B
Electronic Air Cleaner
920-010-06 (5-05)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C-90B and is the answer not in the manual?

Questions and answers

Related Manuals for Friedrich C-90B

Summary of Contents for Friedrich C-90B

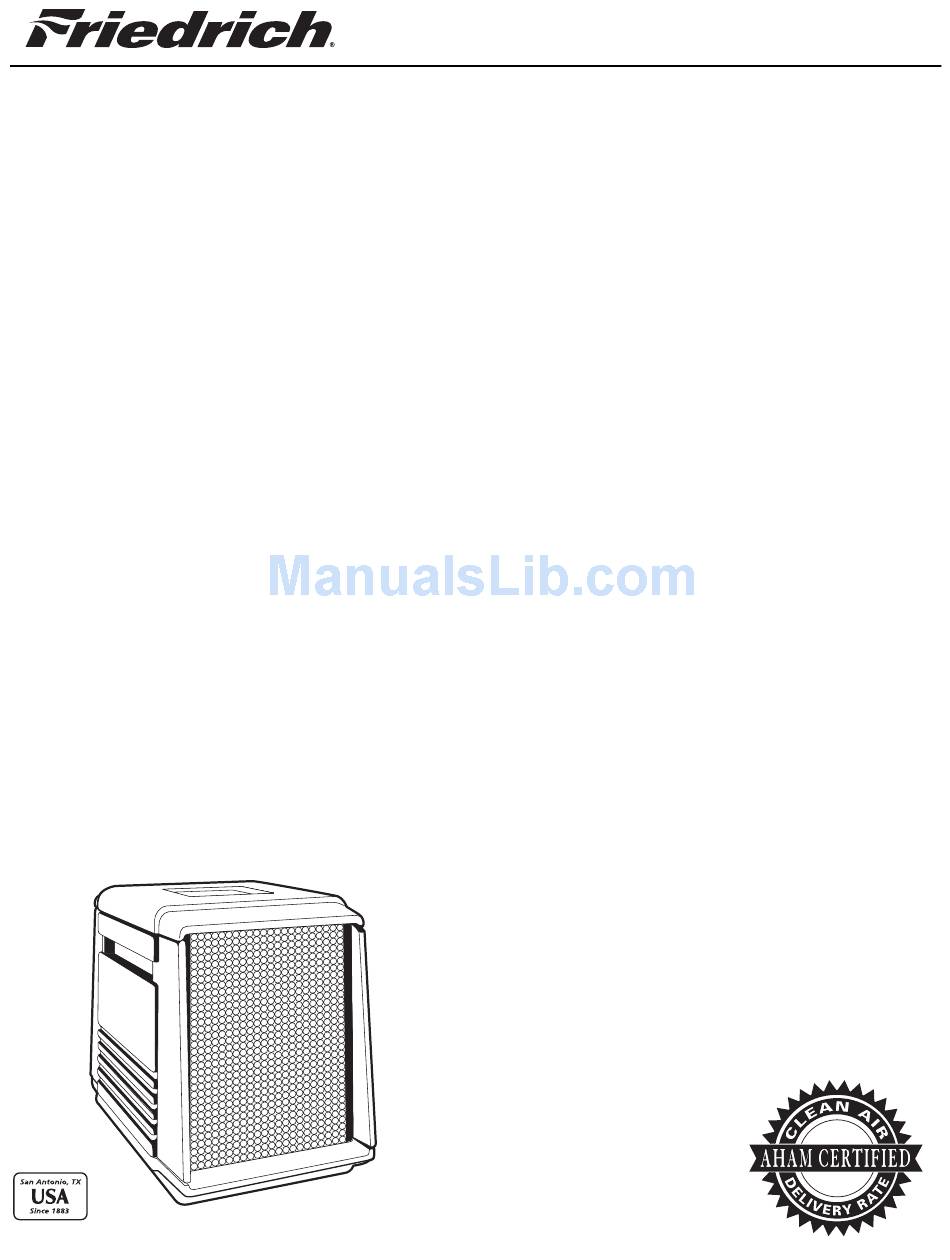

  • Page 1 Operating Guide C-90B Electronic Air Cleaner 920-010-06 (5-05)

  • Page 2: Table Of Contents

    The Friedrich C-90B Electronic Air Cleaner ...3 CAUTION: Before Operating the Unit ...3 Operating Your Friedrich Air Cleaner ...4 Cleaning ...4 Important Precautions ...4 Cleaning the Pre-Filter ...5 Cleaning the Carbon Filter ...5 Cleaning the Electronic Cell ...5 Alternate Cell Cleaning Method ...6 Discoloration of the Cell ...6...

  • Page 3: The Friedrich C-90B Electronic Air Cleaner

    The Friedrich Electronic Air Cleaner is a self-contained console model consisting of a high The Friedrich voltage DC power supply, electronic cell, 3 speed fan, pre-fi lter and activated carbon post- C-90B Electronic fi lter in a rugged plastic cabinet.

  • Page 4: Operating Your Friedrich Air Cleaner

    920-010-06 (5-05) CONTROLS All controls for the Friedrich electronic air cleaner are located on the top of the unit and are accessible through an opening in the top cover. The controls are: OFF, HI, MED and LOW. An indicator lamp lights when the cleaner is on and operating normally.

  • Page 5: Cleaning The Pre-Filter

    (See Carbon Filter Reorder Form packed with this unit or contact your nearest Friedrich dealer.) Under normal operating conditions the carbon fi lter should be replaced every 3-6 months. THE CARBON FILTER MUST BE IN PLACE FOR THE AIR CLEANER TO OPERATE.

  • Page 6: Alternate Cell Cleaning Method

    Airfl ow arrows point toward fan motor. If the cell is placed into the air cleaner while still damp, the indicator light may not come on until the cell is dry, which would normally take about two hours. If the cell is energized and annoying snapping sounds occur, the cell should be removed from the air cleaner and allowed to thoroughly dry.

  • Page 7: Activated Carbon Filter

    The life of the carbon fi lter will depend on the concentration of odors and fumes in Carbon the air passing through the air cleaner. Under normal operating conditions, the carbon fi lter should last from three to six months. The carbon fi lter must be in place for the air cleaner Post-filter to operate.

  • Page 8: Major Components Diagram

    ELECTRICAL RATINGS 120 Volt, 60 Hertz. INDICATOR LIGHT Located on the access cover next to the 3-speed switch. It indicates that the air cleaner is operating properly. INTERLOCK SWITCH Interrupts the supply power to the unit when the access cover is opened.

  • Page 9: If You Need Service

    Regional C-90B Authorized Warranty Repair Station. If your Friedrich Electronic Air Cleaner should need to be shipped for service, please contact your nearest Regional Authorized Warranty Repair Station at phone number listed on page 9, or contact the Friedrich Customer Assurance Department at (210) 357-4400 for specifi...

  • Page 10: Electronic Air Cleaner Warranty

    (at its option) and provide the shop labor to repair this electronic air cleaner. This warranty shall not apply if it is shown by FRIEDRICH that the defect or malfunction was caused by neglect or abuse during operation by consumer.
  • Page 11 Guia De Funcionamiento Modelo C-90B Purificador electronico de aire 920-010-06 (5-05)
  • Page 12 Purifi cador electrónico de aire Friedrich C-90B ... ADVERTENCIA: Antes de hacer funcionar la unidad ... Para hacer funcionar su purifi cador de aire Friedrich ... Para limpiarlo Precauciones importantes ... 14 Para limpiar el antefi ltro ... 15 Para limpiar el fi ltro de carbón ... 15 Para limpiar la célula electrónica ...

  • Page 13: Purifi Cador Electrónico De Aire Friedrich C-90B

    Con la mejoría de la calidad del aire interior usted notará la diferencia en pocos minutos, a medida que su purifi cador de aire electrónico Friedrich empieza a eliminar los billones de partículas irritantes del aire de su vivienda o su ofi cina.

  • Page 14: Para Hacer Funcionar Su Purifi Cador De Aire Friedrich

    920-010-06 (5-05) CONTROLES Todos los controles del purifi cador electrónico de aire Friedrich están colocados en la parte superior de la unidad y son accesibles a través de la abertura en la cubierta superior. Estos controles son: OFF(apagada), HI (máxima), MED (intermedia) y LOW (mínima). Una luz indicadora se prende cuando el purifi...

  • Page 15: Para Limpiar El Antefi Ltro

    fi ltro de carbón que viene con la unidad o póngase en contacto con su distribuidor Friedrich más cercano). Bajo condiciones normales de operación, el fi ltro de carbón debe ser reemplazado cada 3 a 6 meses. EL FILTRO DE CARBON DEBE ESTAR EN SU LUGAR PARA QUE EL PURIFICADOR DE AIRE FUNCIONE.

  • Page 16: Método Alterno Para Limpieza De La Célula Electrónica

    Limpieza Descoloracion de la celula Volviendo a poner la celula en el gabinete 920-010-06 (5-05) Metodo Alterno Para Limpieza De La Celula Electronica Si no tiene una lavadora de platos o la que tiene no es tan amplia para que le quepa la célula, puede utilizarse un recipiente sufi...

  • Page 17: Filtro De Carbon Activado

    Filtro de carbon El fi ltro de carbón activado debe reemplazarse cuando ya no está eliminando los olores. El tiempo de duración del fi ltro depende de la concentración de los olores que pasen a través activado del fi ltro. Bajo condiciones normales de operación, el fi ltro deberá cambiarse cada tres a seis meses.

  • Page 18: Diagrama De Los Componentes Principales

    Componentes principales de la unidad Especificaciones del C-90B DIMENSIONES ALTURA Gabinete 19 pulgadas 483 mm 920-010-06 (5-05) CABLES IONIZANTES CELULA IONIZANTE/ COLECTORA ANTEFILTRO ADENTRO PARTE POSTERIOR TEMPERATURAS DE FUNCIONAMIENTO Este purifi cador de aire debe utilizarse en recintos interiores, a las temperaturas que normalmente se encuentran en los espacios habitados.

  • Page 19: Si Usted Necesita Servicio Para Su Unidad

    TEL: (773) 588-2290 920-010-06 (5-05) En el caso improbable de que su purifi cador electrónico de aire Friedrich requiera algún servicio, usted debe contactar a su distribuidor Friedrich para localizar la estación autorizada de servicio más próxima, o mire en la lista de de las estaciones autorizadas de servicio para las unidades C-90B.

  • Page 20: Garantía Para El Purifi Cador Electrónico

    DE LA GARANTIA LIMITADA Friedrich Air Conditioning Co. garantiza que su purifi cador electrónico de aire está libre de todo defecto de fabricación o de los materiales, bajo uso y servicios correctos, por un período de un (1) año a partir de la fecha de compra por parte del dueño original.
  • Page 21 Guide d’utilisation Modèle C-90B Filtre à air électronique 920-010-06 (5-05)
  • Page 22 Le fi ltre à air Friedrich C-90B ... PRUDENCE - Avant de faire fonctionner l’appareil ... Utilisation du fi ltre à air Friedrich ... Nettoyage Précautions importantes ... Nettoyage du pré-fi ltre ... Nettoyage du fi ltre à charbon ...

  • Page 23: Le Fi Ltre À Air Friedrich C-90B

    En quelques minutes, il est possible de remarquer l’amélioration de la qualité de l’air d’une maison ou d’un bureau alors que le fi ltre à air Friedrich commence son travail d’élimination des milliards de particules microscopiques irritantes. Le fi...

  • Page 24: Utilisation Du Fi Ltre À Air Friedrich

    FILTRE À AIR ÉCONOMIQUE Le prix de revient d’exploitation du fi ltre à air électronique Friedrich n’est pas plus élevé que celui d’une ampoule électrique normale. Les avantages de l’air propre compensent généreusement pour le prix d’exploitation faible du fi ltrage continu. Il faut se souvenir que plus le fi...

  • Page 25: Nettoyage Du Pré-Fi Ltre

    fi ltre à charbon actif emballé avec cet appareil ou contacter le distributeur Friedrich le plus proche). Dans des conditions normales de fonctionnement, il faut remplacer le fi ltre à charbon tous les 3 à 6 mois. LE FILTRE AU CHARBON DOIT ÊTRE EN PLACE POUR QUE LE FILTRE À...

  • Page 26: Autre Méthode De Nettoyage

    Décoloration de la cellule Repose de la cellule dans l’armoire 920-010-06 (5-05) AUTRE MÉTHODE DE NETTOYAGE Si un lave-vaisselle automatique n’est pas disponible ou s’il n’est pas de taille suffi sante pour accepter la cellule, il est possible d’utiliser un bassin de grandes dimensions capable de contenir la cellule électronique.

  • Page 27: Filtre À Charbon Actif

    • Vérifi er si des fi ls d’ionisation sont cassés. Consulter leur emplacement, page 28. Si des fi ls sont cassés, le consommateur ne peut pas faire la réparation. Amener l’appareil à un centre régional de réparation sous garantie C-90B pour réparation. PROBLÈME 3 - Ventilateur arrêté, voyant allumé...

  • Page 28: Schéma Des Composants Principaux

    Composants principaux C-90B Spécifications DIMENSIONS (Inches) Hauteur Armoire 19" 483 mm 920-010-06 (5-05) FIL D'IONISATION CELLULE D'IONISATION/ COLLECTRICE PRÉ-FILTRE ENTRÉE TEMPÉRATURE D’UTILISATION Le fi ltre à air est conçu pour fonctionner à l’intérieur, à une température normale dans un espace habité.

  • Page 29: En Cas De Réparation

    TEL: (773) 588-2290 920-010-06 (5-05) Dans le cas peu probable où il faudrait réparer le fi ltre à air électronique Friedrich, contacter le distributeur pour obtenir l’adresse du centre de réparation le plus proche ou consulter la liste des Centres régionaux de réparation sous garantie C-90B autorisés.

  • Page 30: Garantie Du Fi Ltre À Air Électronique

    GARANTIE LIMITÉE D’UN AN Friedrich Air Conditioning Co. garantiza que su purifi cador electrónico de aire está libre de todo defecto de fabricación o de los materiales, bajo uso y servicios correctos, por un período de un (1) año a partir de la fecha de compra por parte del dueño original.
  • Page 31 920-010-06 (5-05)
  • Page 32 Friedrich Air Conditioning Co. Post Office Box 1540 • San Antonio, Texas 78295-1540 4200 N. Pan Am Expressway • San Antonio, Texas 78218-5212 (210) 357-4400 • FAX (210) 357-4480 www.friedrich.com www.bestaircleaner.com Printed in the U.S.A. 920-010-06 (5-05)
