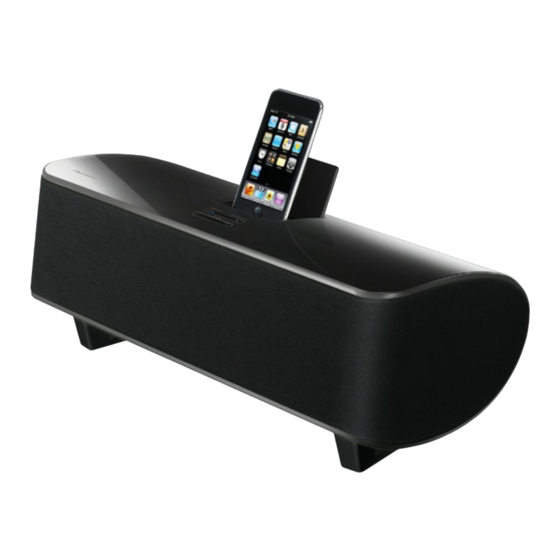

Pioneer XW-NAS3 Operating Instructions Manual

Digital speaker system for ipod.
Hide thumbs

Advertisement

XW-NAS3
Digital Speaker System for iPod
Station d'accueil audio numérique pour iPod
Sistema digital de parlantes para iPod
Register your product on
http://www.pioneerelectronics.com (US)
http://www.pioneerelectronics.ca (Canada)
• Protect your new investment
The details of your purchase will be on file for reference in the event of an insurance claim such as loss or theft.
• Receive free tips, updates and service bulletins on your new product
• Improve product development
Your input helps us continue to design products that meet your needs.
• Receive a free Pioneer newsletter
Registered customers can opt in to receive a monthly newsletter.
http://www.pioneerelectronics.com (US)
http://www.pioneerelectronics.ca (Canada)

Operating Instructions

Mode d'emploi
Manual de instrucciones

Advertisement

Chapters

   Also See for Pioneer XW-NAS3

   Summary of Contents for Pioneer XW-NAS3

  • Page 1: Operating Instructions

    • Receive free tips, updates and service bulletins on your new product • Improve product development Your input helps us continue to design products that meet your needs. • Receive a free Pioneer newsletter Registered customers can opt in to receive a monthly newsletter. http://www.pioneerelectronics.com (US) http://www.pioneerelectronics.ca (Canada)

  • Page 2: Operating Environment

    IMPORTANT NOTICE THE MODEL NUMBER AND SERIAL NUMBER OF THIS EQUIPMENT ARE ON THE REAR OR BOTTOM. RECORD THESE NUMBERS ON YOUR ENCLOSED WARRANTY CARD AND KEEP IN A SAFE PLACE FOR FUTURE REFERENCE. D36-AP9-1_A1_En NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.

  • Page 3

    IMPORTANT CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: The lightning flash with arrowhead symbol, The exclamation point within an equilateral within an equilateral triangle, is intended to TO PREVENT THE RISK OF ELECTRIC triangle is intended to alert the user to the alert the user to the presence of uninsulated SHOCK, DO NOT REMOVE COVER (OR presence of important operating and...

  • Page 4

    Check adapts. the power cord once in a while. When you find it damaged, ask your nearest PIONEER authorized ESTABLISH A SAFE LEVEL: service center or your dealer for a replacement.

  • Page 5: Table Of Contents

    Thank you for buying this Pioneer product. Please read through these operating instructions so that you will know how to operate your model properly. After you have finished reading the instructions, put them in a safe place for future reference.

  • Page 6: Before You Start

    Before you start Chapter 1: Before you start Replace the battery What’s in the box When replacing the battery, use a commercially available Lithium CR2025 Please confirm that the following accessories battery. are in the box when you open it. •...

  • Page 7: Using The Remote Control

    Before you start • Remove the battery if the unit isn’t going to be used for a month or more. Installing the unit • When disposing of used batteries, please • When installing this unit, make sure to put comply with governmental regulations or it on a level and stable surface.

  • Page 8: Controls And Displays

    Controls and displays Chapter 2: Controls and displays Remote control  STANDBY/ON Switches the unit between standby and on. STANDBY/ON VOLUME INPUT Use to select an input source. Press repeatedly to switch between iPod, Bluetooth ADAPTER and external input. INPUT VOLUME +/–...

  • Page 9: Ipod Playback

    • Features such as the equalizer cannot be controlled using this system, and we recommend switching the equalizer off before connecting. • Pioneer cannot under any circumstances accept responsibility for any direct or indirect loss arising from any inconvenience or loss of recorded material resulting from the iPod failure.

  • Page 10: Connecting Your Tv

    iPod playback Attach the Dock adaptor to iPod connector port on the top panel of this unit. • An iPod Dock adaptor is not supplied with this unit. When attaching the Dock adaptor, be sure to orient the front-back directions of the Dock adaptor correctly.

  • Page 11: Playing Your Ipod

    iPod playback Using the tone controls Playing your iPod Adjust the sound tone. Adjustment is performed from the iPod’s screen. settings performed here are reflected in the Caution BASS/TREBLE settings on this unit. • When your iPod is connected to this unit iPod nano or iPod classic: and you wish to operate the iPod by Select ‘Speaker’...

  • Page 12

    iPod playback Important • iPod recharging occurs whenever an iPod If the power indicator and iPod indicator flash is connected to this unit. (This function is simultaneously, a connection fault is supported in standby mode as well.) indicated. Perform the following •...

  • Page 13: Bluetooth® Adapter For Wireless Enjoyment Of Music

    1 • It must be necessary that the Bluetooth wireless technology enabled device supports A2DP profiles. • Pioneer does not guarantee proper connection and operation of this unit with all Bluetooth wireless technology enabled devices. 2 • It must be necessary that the Bluetooth wireless technology enabled device supports AVRCP profiles.

  • Page 14: Setting The Pin Code

    Bluetooth® ADAPTER for Wireless Enjoyment of Music Switch the unit into standby and connect Bluetooth ADAPTER to the ADAPTER PORT Pairing Bluetooth ADAPTER and located in the rear panel. Bluetooth wireless technology Press  STANDBY/ON. device Bluetooth Press INPUT to switch to “Pairing”...

  • Page 15: Listening To Music Contents Of Bluetooth Wireless Technology Device With Your System

    Bluetooth® ADAPTER for Wireless Enjoyment of Music Listening to Music Contents of Bluetooth wireless technology device with Your System Bluetooth Press INPUT to switch to ADAPTER input mode. The Bluetooth ADAPTER indicator blinks. Bluetooth Connect the wireless Bluetooth technology device to the ADAPTER.

  • Page 16: Other Connections

    Other connections Chapter 5: Other connections • Before making or changing the connections, switch off the power and disconnect the power cord from the AC outlet. Connecting auxiliary components Connect the rear panel AUDIO IN mini-plug jack to your auxiliary playback component. •...

  • Page 17: Additional Information

    Sometimes the trouble may lie in another component. Investigate the other components and electrical appliances being used. If the trouble cannot be rectified even after exercising the checks listed below, ask your nearest Pioneer authorized service center or your dealer to carry out repair work.

  • Page 18: Resetting The System

    Additional information Resetting the system Specifications Use this procedure to reset all system settings • Amplifier section to the factory default. RMS Power Output: • When performing reset, first disconnect all Front Left/Right ....15 W + 15 W components connected to this unit.

  • Page 19: Cleaning The Unit

    Do not use furniture wax or cleansers. • Never use thinners, benzine, insecticide sprays or other chemicals on or near this unit, since these will corrode the surface. Published by Pioneer Corporation. Copyright © 2009 Pioneer Corporation. All rights reserved.

  • Page 20

    PRÉCAUTION DE VENTILATION Cet appareil numérique de la Classe B est conforme Lors de l’installation de l’appareil, veillez à laisser un à la norme NMB-003 du Canada. espace suffisant autour de ses parois de manière à D8-10-1-3_A1_Fr améliorer la dissipation de chaleur (au moins 20 cm sur le dessus, 10 cm à...

  • Page 21

    IMPORTANT ATTENTION DANGER D´ELECTROCUTION NE PAS OUVRIR ATTENTION : Ce symbole de l’éclair, placé dans un Ce point d’exclamation, placé dans un POUR ÉVITER TOUT RISQUE triangle équilatéral, a pour but d’attirer triangle équilatéral, a pour but d’attirer D’ÉLECTROCUTION, NE PAS ENLEVER LE l’attention de l’utilisateur sur la présence, à...

  • Page 22

    Ce produit est destiné à une utilisation domestique temps en temps. Contacter le service après-vente générale. Toute panne due à une utilisation autre qu'à PIONEER le plus proche ou le revendeur pour un des fins privées (comme une utilisation à des fins remplacement.

  • Page 23

    Nous vous remercions d’avoir acheté ce produit Pioneer. Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard. Table des matières 01 Avant de commencer Contenu de la boîte .

  • Page 24: Avant De Commencer

    Avant de commencer Chapitre 1 : Avant de commencer Remplacement de la pile Contenu de la boîte Pour remplacer la pile, utilisez une pile lithium CR2025 en vente dans le commerce. Veuillez confirmer que les accessoires suivants sont présents dans la boîte quand vous l’ouvrez.

  • Page 25: Utilisation De La Télécommande

    Avant de commencer • Lorsque vous jetez des piles / batteries usées, veuillez vous conformer aux normes Installation de l’appareil gouvernementales ou environnementales • Lors de l’installation de l’appareil, assurez- en vigueur dans votre pays ou région. vous que ce dernier est posé sur une •...

  • Page 26: Commandes Et Afficheur

    Commandes et afficheur Chapitre 2 : Commandes et afficheur Télécommande  STANDBY/ON Cette touche permet de mettre l’appareil en STANDBY/ON VOLUME mode de veille et sous tension. INPUT Utilisez ces touches pour sélectionner une source d’entrée. Appuyez répétitivement sur INPUT cette touche pour choisir l’iPod, l’ADAPTATEUR Bluetooth et l’entrée extérieure.

  • Page 27: Lecture De Ipod

    • Pioneer ne peut être en aucun cas tenu responsable pour toute perte directe ou indirecte liée à un problème ou une perte des données enregistrées à la suite d’une défaillance de l’iPod.

  • Page 28: Connexion De Votre Téléviseur

    Lecture de iPod Connexion de votre téléviseur Pour regarder les images de l’iPod sur un téléviseur, faites une connexion en utilisant un câble vidéo composite ou un câble vidéo en composantes. iPod • Lors de l’utilisation d’un câble vidéo en composantes pour les connexions, il est Adaptateur de nécessaire de régler la sortie vidéo de...

  • Page 29: Lecture De Votre Ipod

    Lecture de iPod Réglage de la sortie vidéo La lecture et le réglage du niveau de volume pour la musique et les images de l’iPod Réglez la sortie vidéo sur cet appareil en peuvent être réalisés à partir de cet appareil ou fonction de la méthode utilisée pour connecter de l’iPod lui-même.

  • Page 30

    Lecture de iPod iPod nano ou iPod classic: Si l’iPod ne peut pas être utilisé, vérifiez les points suivants: Sélectionnez ‘Speaker’ sur le menu • L’iPod est-il raccordé correctement? principal. Reconnectez l’iPod à l’appareil. Sélectionnez ‘Tone control’. • L’iPod est-il bloqué? Essayez de réinitialiser l’iPod et de le reconnecter à...

  • Page 31: Adaptateur Bluetooth® Pour Profiter De La Musique Sans Fil

    1 • Il peut s’avérer nécessaire que le périphérique optimisé pour la technologie sans fil Bluetooth prenne en charge les profils A2DP. • Pioneer ne garantit pas une connexion et un fonctionnement correct de cet appareil avec tous les périphériques optimisés pour la technologie sans fil Bluetooth.

  • Page 32: Raccordement De L'adaptateur Bluetooth Optionnel

    ADAPTATEUR Bluetooth® pour profiter de la musique sans fil Mettez l’appareil en veille. Raccordement de l’ADAPTATEUR Appuyez sur  et maintenez enfoncé Bluetooth optionnel pendant trois secondes. L’indicateur de l’ADAPTATEUR Bluetooth • Avant d’effectuer ou de modifier les clignote et le code PIN est changé. Le nombre raccordements, mettez l’appareil hors de clignotements correspond au nouveau code tension et débranchez le cordon...

  • Page 33: Écoute De Contenus Musicaux D'un Périphérique à Technologie Sans Fil Bluetooth Avec Votre Système

    ADAPTATEUR Bluetooth® pour profiter de la musique sans fil Quand l’indicateur de l’ADAPTATEUR Raccordez le périphérique à technologie clignote, appuyez sur . Bluetooth sans fil Bluetooth à l’ADAPTATEUR Bluetooth L’indicateur de l’ADAPTATEUR Bluetooth clignote rapidement et l’appareil entre en Lancez la lecture des contenus musicaux mode de veille d’apparairage.

  • Page 34: Autres Raccordements

    Autres raccordements Chapitre 5 : Autres raccordements • Avant d’effectuer ou de modifier les raccordements, mettez l’appareil hors tension et débranchez le cordon d’alimentation de la prise secteur. Connexion d’appareils auxiliaires Connectez la mini fiche AUDIO IN à votre appareil de lecture auxiliaire. •...

  • Page 35: Informations Supplémentaires

    Parfois le problème peut se trouver dans un autre composant. Examinez les autres composants et les appareils électriques en usage. Si le problème ne peut pas se résoudre malgré les indications ci-dessous, consultez votre service après-vente Pioneer le plus proche pour le faire réparer.

  • Page 36: Réinitialisation Du Système

    Informations supplémentaires Problèmes Solutions Le périphérique à technologie • Vérifiez qu’aucun objet émettant des ondes électromagnétiques dans la sans fil Bluetooth ne peut pas bande 2,4 GHz (four à micro-ondes, périphérique LAN sans fil ou appareil être raccordé ou utilisé. Le son à...

  • Page 37: Spécifications

    Divers Alimentation....120 V c.a., 60 Hz Publication de Pioneer Corporation. © 2009 Pioneer Corporation. Consommation ..... . . 30 W Tous droits de reproduction et de traduction réservés.

  • Page 38

    ADVERTENCIA PRECAUCIÓN PARA LA VENTILACIÓN Este aparato no es impermeable. Para evitar el riesgo Cuando instale este aparato, asegúrese de dejar de incendio y de descargas eléctricas, no ponga ningún espacio en torno al mismo para la ventilación con el fin recipiente lleno de líquido (como pueda ser un vaso o de mejorar la disipación de calor (por lo menos 20 cm un florero) cerca del aparato ni lo exponga a goteo,...

  • Page 39

    IMPORTANTE CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATENCIÓN: La luz intermitente con el símbolo de punta El punto exclamativo dentro un triángulo PARA PREVENIR EL PELIGRO DE CHOQUE de flecha dentro un triángulo equilátero. equilátero convenido para avisar el usuário ELÉCTRICO NO REMOVER LA TAPA NI LAS Está...

  • Page 40

    Revise el cable de alimentación está dañado, solicite el coche o un barco) y que necesita una reparación reemplazo del mismo al centro de servicio autorizado hará que cobrarla incluso durante el período de PIONEER más cercano, o a su distribuidor. garantía. S002*_A1_Es K041_A1_Es Cuando utilice este producto, confirme la (Ejemplos de símbolos para baterías)

  • Page 41

    Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

  • Page 42: Antes De Comenzar

    Antes de comenzar Capítulo 1: Antes de comenzar Reemplace la pila Contenido de la caja Cuando reemplace la pila, emplee una pila de litio CR2025 de venta en los establecimientos Verifique que los siguientes accesorios están del ramo. en la caja al abrirla. •...

  • Page 43: Uso Del Mando A Distancia

    Antes de comenzar • Asegúrese de satisfacer los requisitos de los reglamentos gubernamentales y Instalación de la unidad normas de los organismos públicos de • Cuando instale este equipo, asegúrese de medioambiente que correspondan a su colocarlo sobre una superficie nivelada y país o zona.

  • Page 44: Controles Y Pantallas

    Controles y pantallas Capítulo 2: Controles y pantallas Mando a distancia  STANDBY/ON Cambia la unidad entre modo de espera y STANDBY/ON VOLUME encendido. INPUT Se emplea para seleccionar una fuente de entrada. Púlselo repetidamente para cambiar INPUT entre las fuentes de iPod, ADAPTADOR Bluetooth y entrada exterior.

  • Page 45: Reproducción De Ipod

    • Algunas funciones, como el ecualizador, no se pueden controlar con este sistema, por lo que le recomendamos apagar el ecualizador antes de la conexión. • Pioneer no acepta ninguna responsabilidad, bajo ninguna circunstancia, por las pérdidas directas o indirectas debidas a inconveniencias o pérdidas de materiales grabados resultantes de fallos en el iPod.

  • Page 46: Conexión De Un Televisor

    Reproducción de iPod Conecte el adaptador de la base de Precaución control al puerto del conector del iPod que hay en el panel superior de esta unidad. • Antes de establecer o modificar las • No se suministra ningún adaptador de conexiones, desconecte la alimentación y base de control con esta unidad.

  • Page 47: Reproducción Del Ipod

    Reproducción de iPod Ponga la unidad en el estado de espera. Las operaciones siguientes pueden llevarse a cabo para el iPod empleando el mando a Mantenga pulsado INPUT del mando a distancia. distancia durante tres segundos. El indicador del iPod parpadeará dos veces, y Botón Función la salida de vídeo cambiará...

  • Page 48

    Reproducción de iPod iPod touch o iPhone: Sugerencia Seleccione ‘Settings’ en el menú inicial. • La recarga del iPod se lleva a cabo siempre que se conecta el iPod a esta unidad. (Esta Seleccione ‘Speaker’. función también está disponible en el Seleccione ‘Tone control’.

  • Page 49: Adaptador Bluetooth® Para El Disfrute Inalámbrico De La Música

    1 • Es posible que sea necesario que el dispositivo con tecnología inalámbrica Bluetooth sea compatible con perfiles A2DP. • Pioneer no garantiza la conexión y la operación correctas de esta unidad con todos los dispositivos con tecnología inalámbrica Bluetooth.

  • Page 50: Conexión Del Adaptador Bluetooth Opcional

    ADAPTADOR Bluetooth® para el disfrute inalámbrico de la música Ponga la unidad en el estado de espera. Conexión del ADAPTADOR Mantenga pulsado  durante tres Bluetooth opcional segundos. El indicador de ADAPTADOR Bluetooth • Antes de hacer o cambiar las conexiones, parpadeará...

  • Page 51: Audición De Contenidos Musicales De Un Dispositivo Con Tecnología Inalámbrica Bluetooth Con Su Sistema

    ADAPTADOR Bluetooth® para el disfrute inalámbrico de la música Cuando parpadea el indicador de Conecte el dispositivo de tecnología , pulse . ADAPTADOR Bluetooth inalámbrica Bluetooth al ADAPTADOR Bluetooth El indicador de ADAPTADOR Bluetooth parpadeará con rapidez y la unidad se Comience la reproducción de contenidos establecerá...

  • Page 52: Otras Conexiones

    Otras conexiones Capítulo 5: Otras conexiones • Antes de hacer o cambiar las conexiones, apague la unidad y desenchufe el cable de alimentación de la toma de CA. Conexión de componentes auxiliares Conecte la toma de miniclavija AUDIO IN del panel posterior al componente auxiliar de reproducción.

  • Page 53: Información Adicional

    Pioneer más cercano o a su establecimiento que lleven a cabo tareas de reparación. • Si la unidad no funciona con normalidad debido a efectos externos como la electricidad estática, desconecte el enchufe de la toma de corriente e introdúzcalo de nuevo para volver a...

  • Page 54: Restablecimiento Del Sistema

    Información adicional Problema Solución El dispositivo de tecnología • Compruebe que no haya ningún objeto que emita ondas inalámbrica Bluetooth no puede electromagnéticas en la banda de 2,4 GHz (horno microondas, dispositivo conectarse ni manejarse. El inalámbrico LAN o un aparato de tecnología inalámbrica Bluetooth) cerca dispositivo de tecnología de la unidad.

  • Page 55: Acerca Del Ipod/iphone

    Información adicional Acerca del iPod/iPhone Especificaciones • Sección del amplificador Potencia de salida RMS: Delantero izquierdo/derecho..15 W + 15 W (1 kHz, 10 %, T.H.D., 8 Ω) Altavoz de subgraves ....30 W (100 Hz, 10 %, T.H.D., 4 Ω) •...

  • Page 56: Limpieza De La Unidad

    • No utilice nunca disolventes, benceno, pulverizadores insecticidas ni otros productos químicos en esta unidad o cerca de ella, puesto que corroen la superficie. Publicado por Pioneer Corporation. Copyright © 2009 Pioneer Corporation. Todos los derechos reservados.

  • Page 57

    Información adicional...

  • Page 58

    Within 40 days of receiving your complaint, Pioneer will investigate the dispute and will either: (1) respond to your complaint in writing informing you what action Pioneer will take, and in what time period, to resolve the dispute; or (2) respond to your complaint in writing informing you why it will not take any action.

  • Page 59

    RÈGLEMENT DES CONFLITS AUX ÉTATS-UNIS - Si un conflit se produit entre vous et Pioneer après la réponse à une demande initiale faite au service de Soutien à la clientèle, vous pouvez avoir recours au Programme de résolution des plaintes de Pioneer pour résoudre le conflit. Ce programme vous est offert sans frais. Vous devez avoir recours au Programme de résolution des plaintes avant de vous prévaloir de vos droits ou de chercher réparation en vertu du Titre I de la loi Magnuson-Moss Warranty-Federal Trade Commission Improvement Act, 15 U.S.C.

  • Page 60

    253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555 PIONEER ELECTRONICS AUSTRALIA PTY. LTD. 178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: (03) 9586-6300 PIONEER ELECTRONICS DE MEXICO S.A. DE C.V. Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270 K002_B1_En Printed in Imprimé...
