Korg monotron Owner's Manual page 2

9 10 11
8
1 2 3 4 5 6 7
Please Read Before Using The Unit
This unit is an analog synthesizer. Depending on the ambient temperature, the
range of the ribbon keyboard may be subject to change. To set your preferred
range, adjust the "Range" adjustment trim knob on the rear panel using a Phillips
screwdriver (#0). Rotate the knob clockwise to widen the ribbon range, and
counter-clockwise to narrow the range.
Depending on the temperature, the LFO rate may be subject to change.
The unit will take about 30 seconds to warm up and stabilize after it is power ed
on.
Stereo signals input to the aux jack will be mixed into monaural.

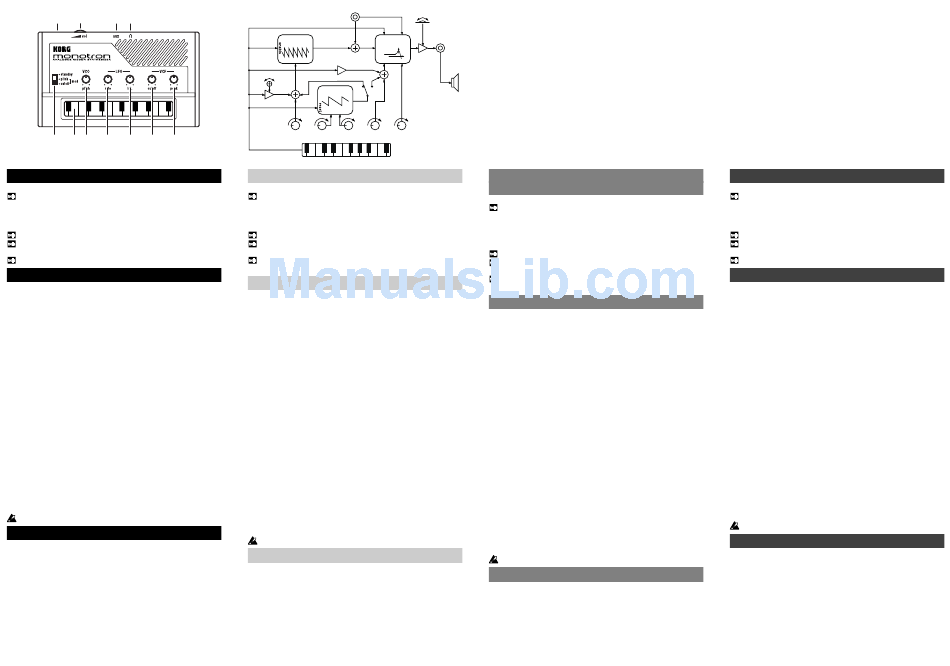

Part Names and Functions
1. standby/pitch mod/cutoff mod switch
This switch functions as the power switch and a modulation select switch. Select fr om
Standby, Pitch Modulation, or Cutoff Modulation.
2. Ribbon keyboard
Press with your fingers to play sounds.
3. VCO pitch knob
This knob enables you to set the basic oscillator pitch.
4. LFO rate knob
This knob enables you to set the LFO rate.
5. LFO int. knob
This knob enables you to set the intensity of the modulation ef fect.
6. VCF cutoff knob
This knob enables you to set the cutoff frequency of the filter.
7. VCF peak knob
Turn this knob clockwise to emphasise the cutoff frequency.
8. Range adjustment trim knob
This knob enables you to adjust the range of the ribbon keyboard.
9. vol control
This control enables you to adjust the volume level of the signal output to the speakers
and the headphone jack.
10. aux jack
Connect a CD or MP3 player here. Adjust the output volume level on the connected
device.
11. Headphone jack (stereo)
Connect headphones here. Adjust the headphone volume level using the vol control.
Do not connect a cable with a monaural plug to the headphone jack.
Specifications
Operating temperature: 0 – +40˚C / +32 – +104˚F (non-condensing)
Connectors: Headphone jack, AUX jack
Power: AAA batteries x 2 (alkaline batteries recommended)
Battery life: Approx. 8hours (with alkaline batteries)
Dimensions (WxDxH): 120 x 72 x 28mm / 4.72 x 2.83 x 1.10inches
Weight: 95g / 3.35oz. (excluding batteries)
Accessories: Owner's Manual, AAA batteries x 2
* Specifications and appearance are subject to change without notice for improvement.
AUX
(mono mix)
gate
gate
disable
VCO
VCF
pitch peak
cutoff
KBD track
range adjust
(int. fixed)
pitch cutoff
LFO
mod mod
rate int.
Pitch Rate Int. Cutoff Peak
Veuillez lire ce qui suit avant d'utiliser l'appareil
Cet appareil est un synthétiseur analogique. Selon la température ambiante, la
plage du clavier à ruban peut changer. Pour régler la plage, ajustez le dispositif
de réglage "Range" situé sur le panneau arrière avec un tournevis cruciforme
(n° 0). Tournez le dispositif dans le sens des aiguilles d'une montre pour étendre
la plage du ruban ou dans l'autre sens pour la rétrécir.
Selon la température ambiante, la vitesse du LFO peut changer.
Après la mise sous tension, l'appareil a besoin de 30 secondes pour chauffer et se
stabiliser.
Les signaux stéréo arrivant à la prise aux sont mixés et transformés en signal
mono.
Noms des éléments et fonctions
1. Commutateur standby/pitch mod/cutoff mod
Ce commutateur sert d'interrupteur d'alimentation et de sélecteur de modulation. Vous
avez le choix entre l'interrupteur ("standby"), la modulation de hauteur ("pitch mod")
et la modulation de la fréquence de coupure ("cutoff mod").
2. Clavier à ruban
Appuyez sur le clavier pour produire des sons.
3. Commande VCO pitch
Cette commande permet de régler la hauteur de base de l'oscillateur.
4. Commande LFO rate
Cette commande permet de régler la vitesse du LFO.
5. Commande LFO int.
Cette commande permet de régler l'intensité de l'effet de modulation.
6. Commande VCF cutoff
Cette commande permet de régler la fréquence de coupure du filtre.
7. Commande VCF peak
Tournez cette commande vers la droite pour accentuer la fréquence de coupure.
8. Dispositif de réglage de la plage du clavier
Ce dispositif vous permet de régler la plage du clavier à ruban.
9. Commande vol
Cette commande permet de régler le niveau de sortie du signal envoyé aux haut-
parleurs et à la prise casque.
10. Prise aux
Vous pouvez y brancher un lecteur CD ou MP3. Réglez le volume sur le dispositif
branché.
11. Prise pour casque (stéréo)
Vous pouvez y brancher un casque. Réglez le volume du casque avec la commande
vol.
Ne branchez pas de câble doté d'une fiche mono à la prise pour casque.
Fiche technique
Température de fonctionnement: 0~+40°C (sans condensation)
Prises: Prise pour casque, Prise AUX
Alimentation: Piles AAA x 2 (piles alcalines recommandées)
Autonomie des piles: Environ 8 heures (avec des piles alcalines)
Dimensions (LxPxH): 120 x 72 x 28mm
Poids: 95g (sans piles)
Accessoires: Manuel d'utilisation, Piles AAA x 2
* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis
préalable en vue d'une amélioration.
Volume
HP
SP
(no HP connected)
Bitte vor der Verwendung des Geräts
durchlesen
Dieses Gerät ist ein analoger
Umgebungstemperaturen ändert sich eventuell der Tonumfang der Bandtastatur.
Bei Bedarf müssen Sie den Tonumfang dann ändern, indem Sie mit einem
Kreuzkopfschraubenzieher (Nr. 0) an der „Range"-Schraube drehen. Drehen Sie
sie im Uhrzeigersinn, um den Tonumfang des Bandes zu vergrößern bzw. gegen
den Uhrzeigersinn, um ihn zu verringern.
Die Umgebungstemperatur könnte die LFO-Geschwindigkeit beeinflussen.
Nach dem Einschalten benötigt das Gerät ca. 30 Sekunden, um warm zu wer den
und sich zu stabilisieren.
An die aux-Buchse angelegten Stereo-Signale werden zu einem Monosignal
kombiniert.
Bedienelemente und Funktionen
1. standby/pitch mod/cutoff mod-Schalter
Mit diesem Schalter können Sie das Gerät einerseits ein-/ausschalten und andererseits
die Modulationsquelle wählen. Hier gibt es folgende Möglichkeiten: „Standby", „Pitch
Mod" und „Cutoff Mod".
2. Bandtastatur
Drücken Sie hier, um Noten zu spielen.
3. VCO pitch-Regler
Hiermit wird die Oszillatortonhöhe eingestellt.
4. LFO rate-Regler
Hiermit wird die LFO-Geschwindigkeit eingestellt.
5. LFO int.-Regler
Mit diesem Regler kann die Modulationsintensität eingestellt werden.
6. VCF cutoff-Regler
Mit diesem Regler wird die Filterfrequenz eingestellt.
7. VCF peak-Regler
Drehen Sie den Regler im Uhrzeigersinn, um die Filterfrequenz hervorzuheben.
8. Einstellschraube für den Tonumfang
Mit dieser Schraube kann der Tonumfang der Bandtastatur geändert werden.
9. vol-Regler
Mit diesem Regler kann die Lautstärke der Lautsprecher und des Kopfhörersignals
eingestellt werden.
10. aux-Buchse
Hier kann ein CD- oder MP3-Player angeschlossen werden. Dessen Pegel muss auf
dem externen Gerät eingestellt werden.
11. Kopfhörerbuchse (stereo)
Hier kann ein Kopfhörer angeschlossen werden. Die Lautstärke im Kopfhörer muss
mit dem vol-Regler eingestellt werden.
Schließen Sie niemals einen Mono-Stecker an die Kopfhörerbuchse an.
Technische Daten
Betriebstemperatur: 0 – +40°C (ohne Kondensbildung)
Anschlüsse: Kopfhörerbuchse, AUX-Buchse
Stromversorgung: AAA-Batterien x2 (Alkalibatterien werden empfohlen)
±8 Stunden (bei Alkalibatterien)
Batterielaufzeit:
Abmessungen (BxTxH): 120 x 72 x 28mm
Gewicht: 95g (ohne Batterien)
Lieferumfang: Bedienungsanleitung, AAA-Batterien x2
* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung
vorbehalten.
Lea esta sección antes de utilizar el equipo
Este equipo es un sintetizador analógico. Dependiendo de la temperatura
ambiente, el rango del teclado de cinta puede estar sujeto a cambios. Para definir
Synthesizer. Bei bestimmten
el rango preferido, ajuste el mando "Range" del panel posterior utilizando un
destornillador Phillips (nº 0). Gire el mando en sentido horario para ampliar el
rango de la cinta y en sentidn °ntihorario para reducirlo.
Dependiendo de la temperatura, la frecuencia LFO puede estar sujeta a cambios.
El equipo tardará unos 30 segundos en calentarse y estabilizarse después de
activarlo.
Las señales estéreo recibidas en el jack aux se mezclarán en monoaural.
Nombres y funciones de las partes
1. Conmutador standby/pitch mod/cutoff mod
Este conmutador sirve para activar/desactivar el equipo y para seleccionar la
modulación. Puede elegir entre en espera, modulación de tono o modulación de corte.
2. Teclado de cinta
Púlselo con los dedos para toc sonidos.
3. Mando VCO pitch
Este mando permite ajustar el tono básico del oscilador.
4. Mando LFO rate
Este mando permite ajustar la frecuencia LFO.
5. Mando LFO int.
Este mando permite ajustar la intensidad del efecto de modulación.
6. Mando VCF cutoff
Este mando permite ajustar la frecuencia de corte del filtro.
7. Mando VCF peak
Gire este mando en sentido horario para enfatizar la frecuencia de corte.
8. Mando de ajuste del rango
Este mando permite ajustar el rango del teclado de cinta.
9. Control vol
Este control permite ajustar el nivel de volumen de salida de la señal a los altavoces y
al jack para auriculares.
10. Jack aux
Aquí puede conectar un reproductor de CD o MP3. Ajuste el nivel del volumen de
salida en el dispositivo conectado.
11. Jack Headphone (estéreo)
Aquí puede conectar unos auriculares. Ajuste el nivel de volumen de los auriculares
utilizando el control vol.
No conecte un cable con conector monoaural al jack para auriculares.
Temperatura de funcionamiento: 0 – +40°C/+32 – +104°F (sin condensación)
Conectores:
Alimentación:
Duración de la pila:
Dimensiones (Anch.xProf.xAlt.): 120 x 72 x 28mm
Peso:
Accesorios:
* Las especificaciones y el aspecto están sujetas a cambios sin previo aviso por mejora.
Especificaciones
Jack Headphone, jack AUX
Pilas AAA x 2 (se recomiendan pilas alcalinas)
8 horas aprox. (con pilas alcalinas)
95g (sin las pilas)
Manual del Usuario, Pilas AAA x 2
