TD-000271-00-F
*TD-000271-00*

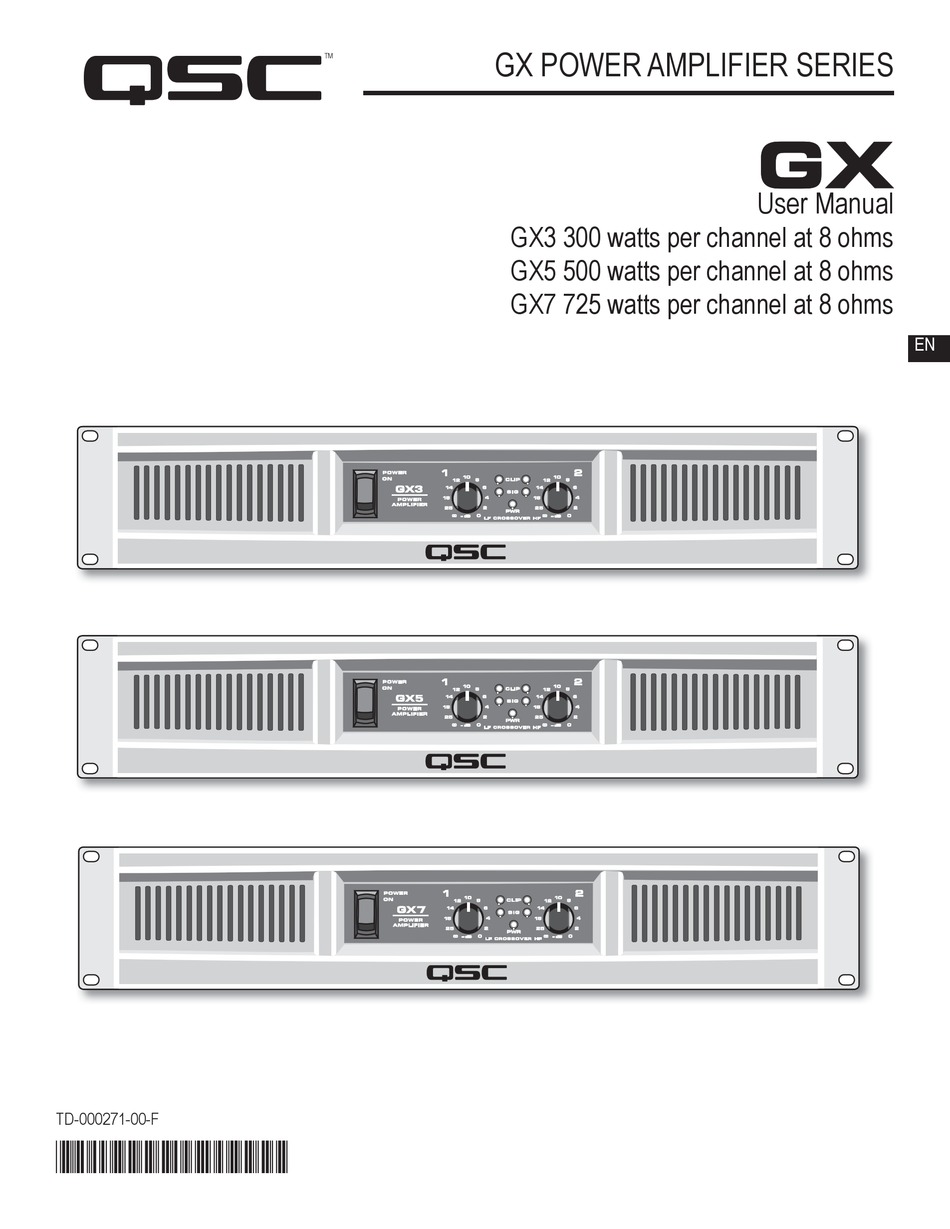

GX POWER AMPLIFIER SERIES
TM
GX3 300 watts per channel at 8 ohms
GX5 500 watts per channel at 8 ohms
GX7 725 watts per channel at 8 ohms
User Manual
EN

Advertisement

Table of Contents
loading

Related Manuals for QSC GX Series

Summary of Contents for QSC GX Series

  • Page 1 GX POWER AMPLIFIER SERIES User Manual GX3 300 watts per channel at 8 ohms GX5 500 watts per channel at 8 ohms GX7 725 watts per channel at 8 ohms TD-000271-00-F *TD-000271-00*...

  • Page 2: Important Safety Precautions And Explanation Of Symbols

    12- Use only attachments/accessories specifi ed by QSC Audio Products, LLC 13- Use only with hardware, brackets, stands, and components sold with the apparatus or by QSC Audio Products, LLC 14- Unplug the apparatus during lightning storms or when unused for long periods of time.

  • Page 3: Important Safety Precautions

    Professional Power Amplifi ers WELCOME Thank you for purchasing a QSC Audio amplifi er. The GX Series is the latest in a long line of hard-working, low cost amplifi ers, designed to produce the best possible results for a wide range of users. In most cases, you can plug and play with no surprises, but for best results, we recommend you review the enclosed user guide.

  • Page 4: Front Panel Features

    FRONT PANEL FEATURES MODEL NUMBER The GX3, GX5, and GX7 ON-OFF SWITCH power ratings are shown on Move the rocker switch up to turn on the amplifi er. the Specifi cations page. The blue PWR LED will turn on immediately. The red CLIP LEDs may trigger for 1-2 seconds until the amp has completed its turn-on cycle.
  • Page 5 GAIN CONTROLS, CH1, CH2 The markings show attenuation in dB. For normal use, keep the control in the upper half of its range RACK MOUNTING (less than 10 dB of attenuation). If set below half, Fits standard 19-inch rack, 2RU. the source may overload before the amplifi...

  • Page 6: Rear Panel Features

    Pin 2 Positive, Pin 3 Negative, Pin 1 Shield (Ground). 000031-00 pack of two) is available from Recommended for long or short runs, either fi xed or QSC Technical Services Group. frequently changed. Each channel’s XLR and TRS jacks are connected internally, and provide feed thru to the other connector.

  • Page 7: Speaker Connections

    AC BREAKER RESET If the amplifi er shuts off after a long burst of power, turn off the AC switch and check the circuit breaker. The button can be pressed back in after a 30 second cool-down period. If the breaker trips repeatedly, the amplifi...
  • Page 8 SYSTEM HOOKUP EXAMPLES...
  • Page 9 SYSTEM HOOKUP EXAMPLES...

  • Page 10: Troubleshooting

    TROUBLESHOOTING TROUBLESHOOTING NO POWER, NO LIGHTS, NO FAN NO SOUND, WITH BLUE LED ONLY, NO GREEN OR RED LED Confi rm that the AC cord is fully seated and connected to a live outlet. Check the AC source by trying another device Confi...

  • Page 11: Specifications

    SPECIFICATIONS SPECIFICATIONS SPECIFICATION SUBJECT TO CHANGE WITHOUT NOTICE. OUTPUT POWER, 1 kHz, 0.1 % clipping 8Ω, both channels driven 300 W 500 W 725W 8Ω, single channel driven 350 W 600 W 800W 4Ω, both channels driven 425 W 700 W 1000W 4Ω, single channel driven 500 W...

  • Page 12: Warranty

    (USA only; other countries, see your dealer or distributor) Disclaimer QSC Audio Products, LLC is not liable for any damage to amplifi ers or any other equipment that is caused by negligence or improper installation and/or use of this loudspeaker product.
  • Page 13 SERIE DE AMPLIFICADORES DE POTENCIA GX Manual del usuario GX3 300 vatios por canal a 8 ohmios GX5 500 vatios por canal a 8 ohmios GX7 725 vatios por canal a 8 ohmios TD-000271-00-F *TD-000271-00*...
  • Page 14 QSC® es una marca comercial registrada de QSC Audio Products, LLC “QSC” y el logotipo de QSC están registrados con la Ofi cina de Patentes y Marcas Comerciales de los Estados Unidos Speakon® y PowerCon® son marcas registradas de Neutrik LLC y sus respectivos propietarios. Todas las marcas comerciales...
  • Page 15 Amplifi cadores profesionales de potencia BIENVENIDO Gracias por adquirir un amplifi cador de QSC Audio. La serie GX es la última de una larga línea de amplifi cadores resistentes y de bajo costo, diseñados para producir los mejores resultados a una gran variedad de usuarios.

  • Page 16: Número De Modelo

    CARACTERÍSTICAS DEL PANEL FRONTAL NÚMERO DE MODELO Las clasifi caciones de potencia CONMUTADOR DE ENCENDIDO-APAGADO GX3 y GX5 se muestran en la Mueva el conmutador basculante hacia arriba para encender el amplifi cador. página de especifi caciones. El indicador LED azul PWR se encenderá inmediatamente. Los indicadores LED rojos CLIP pueden activarse durante 1-2 segundos hasta que el amplifi...
  • Page 17 CONTROLES DE LA GANANCIA, CH1, CH2 Las marcas muestran la atenuación en dB. Para uso normal, mantenga el control en la mitad superior de MONTAJE EN BASTIDOR su intervalo (menos de 10 dB de atenuación). Si se Cabe en un bastidor estándar de 19 ajusta por debajo de la mitad, la fuente de la señal pulgadas, 2RU.
  • Page 18 fi jos o que se cambian frecuentemente. Los enchufes dos unidades) en el Grupo de Servicios Técnicos de XLR y TRS de cada canal se conectan internamente, y QSC. proporcionan un pasaje al otro conector. ENTRADAS EQUILIBRADA Y TRS DE 1/4 DE PULGADA Punta Positivo, Anillo Negativo, Funda Blindaje (Tierra).
  • Page 19 RESTABLECIMIENTO DEL DISYUNTOR DE CA Si el amplifi cador se apaga después de una explosión larga de potencia, apague el conmutador de CA y revise el disyuntor. El botón puede volver a oprimirse después de un período de enfriamiento de 30 segundos. Si el disyuntor se activa repetidamente, es posible que el amplifi...
  • Page 20 EJEMPLOS DE CONEXIÓN DEL SISTEMA...
  • Page 21 EJEMPLOS DE CONEXIÓN DEL SISTEMA...

  • Page 22: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS RESOLUCIÓN DE PROBLEMAS SIN ALIMENTACIÓN, SIN LUCES, SIN VENTILADOR SIN SONIDO, CON INDICADOR LED AZUL SOLAMENTE, SIN Confi rme que el cable de CA esté completamente asentado y INDICADOR LED VERDE O ROJO conectado a un tomacorriente activo. Revise la fuente de CA Confi...

  • Page 23: Especificaciones

    ESPECIFICACIONES ESPECIFICACIONES LAS ESPECIFICACIONES ESTÁN SUJETAS A CAMBIAR SIN PREVIO AVISO. POTENCIA DE SALIDA, 1 kHz, 0,1 % de recorte 8Ω, ambos canales excitados 300 W 500 W 725 W 8Ω, un solo canal excitado 350 W 600 W 800 W 4Ω, ambos canales excitados 425 W 700 W...
  • Page 24 (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor) Renuncia QSC Audio Products, LLC no es responsable de ningún daño a los amplifi cadores ni a ningún otro equipo que sea causado por negligencia o instalación y/o uso incorrectos de este producto de altavoz.
  • Page 25 AMPLIFICATEURS DE PUISSANCE SÉRIE GX Manuel d’utilisation GX3 300 watts par canal à 8 ohms GX5 500 watts par canal à 8 ohms GX7 725 watts par canal à 8 ohms TD-000271-00-F *TD-000271-00*...
  • Page 26 12- Utiliser uniquement les accessoires spécifi és par QSC Audio Products, LLC. 13- Utiliser uniquement avec la visserie, les supports, socles et composants vendus avec l’appareil ou par QSC Audio Products, LLC. 14- Débrancher l’appareil en cas d’orage électrique ou lorsqu’il est inutilisé pendant longtemps.

  • Page 27: Caractéristiques

    Amplifi cateurs de puissance de professionnels BIENVENUE Merci d’avoir acheté un amplifi cateur QSC Audio. La série GX est la dernière venue d’une longue gamme d’amplifi cateurs à bas coût très effi caces conçus pour produire les meilleurs résultats possibles pour un large éventail d’utilisateurs.

  • Page 28: Caractéristiques Du Panneau Avant

    CARACTÉRISTIQUES DU PANNEAU AVANT NUMÉRO DE MODÈLE Les valeurs nominales des Interrupteur de marche-arrêt modèles GX3 et GX5 Pousser l’interrupteur à bascule vers le haut pour mettre apparaissent sur la page des l’amplifi cateur en marche. Le voyant PWR bleu s’allume immédiatement. caractéristiques techniques.
  • Page 29 COMMANDES DE GAIN, CH1, CH2 Les indications correspondent à l’atténuation en dB. Pour une utilisation normale, laisser la commande FIXATION SUR BÂTI dans la moitié supérieure de sa plage (moins de S’installe sur un bâti 2 unités standard de 10 dB d’atténuation). En dessous de la moitié, 48 cm.

  • Page 30: Caractéristiques Du Panneau Arrière

    (terre). Recommandé pour les câbles longs ou courts, 00, paquet de deux) est proposé par l’assistance fi xes ou souvent changés. Les prises XLR et TRS de technique QSC. chaque canal sont branchées intérieurement et assurent l’alimentation jusqu’à l’autre connecteur.
  • Page 31 COUPE-CIRCUIT (BREAKER) Si l’amplifi cateur s’arrête après une longue salve, coupez l’interrupteur de marche-arrêt et vérifi ez le disjoncteur. Vous pouvez rappuyer sur le disjoncteur (BREAKER) après une période de refroidissement de 30 secondes. Si le disjoncteur saute constamment, l’amplifi cateur pourra nécessiter une maintenance. NUMÉRO DE SÉRIE ET VALEURS NOMINALES Les valeurs nominales de tension secteur et de puissance de sortie apparaissent sur la plaque du numéro de série.
  • Page 32 EXEMPLES DE BRANCHEMENT DU SYSTÈME...
  • Page 33 EXEMPLES DE BRANCHEMENT DU SYSTÈME...

  • Page 34: Dépannage

    DÉPANNAGE DÉPANNAGE PAS D’ALIMENTATION, VOYANTS ÉTEINTS, VENTILATEUR PAS DE SON, AVEC VOYANT BLEU ALLUMÉ UNIQUEMENT À L’ARRÊT (VOYANT VERT OU ROUGE ÉTEINT) Confi rmer que le cordon d’alimentation secteur est inséré à fond Confi rmer que les commandes Gain sont montées à fond. Confi rmer dans une prise sous tension.

  • Page 35: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES SUJETTES À MODIFICATION SANS PRÉAVIS. PUISSANCE DE SORTIE, 1 kHz, écrêtage de 0,1 % 8 Ω, deux canaux pilotés 300 W 500 W 725 W 8 Ω, un canal piloté 350 W 600 W 800 W 4 Ω, deux canaux pilotés 425 W...

  • Page 36: Garantie

    équipement causé par un acte de négligence ou une installation impropre et/ou l’utilisation de ce haut-parleur. QSC Audio Products – Garantie limitée de 3 ans QSC Audio Products, LLC (QSC) garantit que ses produits sont dépourvus de tout vice de fabrication et /ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions...
  • Page 37 LEISTUNGSVERSTÄRKER DER SERIE GX Benutzerhandbuch GX3 300 W pro Kanal bei 8 Ohm GX5 500 W pro Kanal bei 8 Ohm GX7 725 W pro Kanal bei 8 Ohm TD-000271-00-F *TD-000271-00*...
  • Page 38 Stelle, an der das Kabel aus dem Gerät austritt. 12. Nur von QSC Audio Products, LLC spezifi ziertes Zubehör verwenden. 13. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden.
  • Page 39 LEISTUNGSVERSTÄRKER DER SERIE GX Professionelle Leistungsverstärker WILLKOMMEN Wir freuen uns, dass Sie sich für einen Audioverstärker von QSC entschieden haben. Die Serie GX ist die neueste Weiterentwicklung einer Serie leistungsstarker, preisgünstiger Verstärker, die einem breiten Benutzerspektrum optimale Ergebnisse bieten sollen. In den meisten Fällen können Sie die Verstärker ganz einfach per Plug-and-Play...

  • Page 40: Ein-Aus-Schalter

    FUNKTIONSMERKMALE DER FRONTPLATTE MODELLNUMMER Die Belastbarkeitsdaten der EIN-AUS-SCHALTER Modelle GX3 und GX5 Drücken Sie den Wippschalter nach oben, um den Verstärker einzuschalten. sind auf der Seite mit Die blaue Stromanzeige-LED (PWR) schaltet sich sofort ein. Die roten CLIP- den technischen Daten LEDs können 1-2 Sekunden lang eingeschaltet werden, bis der Verstärker angegeben.
  • Page 41 VERSTÄRKUNGSREGLER, CH1, CH2 Die Markierungen zeigen die Dämpfung in dB an. Für normale Anwendungen sollte dieser Regler RACK-EINBAU im oberen Messbereich bleiben (Dämpfung von Passt in ein standardmäßiges weniger als 10 dB). Wenn er auf einen Wert in 19-Zoll-Rack (2 RU). Zur Befestigung mit der unteren Messbereichshälfte eingestellt 6-mm-Schrauben geeignet, je nach den wird, kann die Signalquelle überlastet werden,...
  • Page 42 Pin 2 positiv, Pin 3 negativ, Pin 1 Abschirmung (Erde). Rack-Montagekit (Modell FG-000031-00, Doppelpack) Für lange oder kurze Kabelstrecken – fi xiert oder häufi g kann von der QSC Technical Services Group bezogen gewechselt – empfohlen. Die XLR- und TRS-Buchsen werden.
  • Page 43 NETZSTROM-TRENNSCHALTERRÜCKSETZUNG Wenn sich der Verstärker nach einem langen Stromstoß ausschaltet, schalten Sie den Netzschalter aus und überprüfen Sie den Trennschalter. Die Taste kann nach einer Abkühlzeit von 30 Sekunden wieder gedrückt werden. Wenn der Trennschalter wiederholt ausgelöst wird, muss der Verstärker möglicherweise gewartet werden.
  • Page 44 SYSTEMANSCHLUSSBEISPIELE...
  • Page 45 SYSTEMANSCHLUSSBEISPIELE...

  • Page 46: Fehlersuche

    FEHLERSUCHE FEHLERSUCHE KEIN STROM, KEINE LEUCHTEN, KEIN GEBLÄSE KEIN TON – NUR BLAUE, ABER KEINE GRÜNE ODER ROTE LED Bestätigen Sie, dass das Netzkabel ganz eingesteckt und mit einer stromführenden Steckdose verbunden ist. Überprüfen Sie die Bestätigen Sie, dass die Verstärkungsregler ganz hochgedreht sind. Netzstromquelle durch versuchsweises Anschließen eines anderen Bestätigen Sie, dass die Eingangskabel an beiden Enden richtig Geräts, z.

  • Page 47: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN TECHNISCHE DATEN KÖNNEN JEDERZEIT OHNE VORHERIGE MITTEILUNG GEÄNDERT WERDEN. AUSGANGSLEISTUNG, 1 kHz, 0,1 % Clipping 8 Ω, beide Kanäle angesteuert 300 W 500 W 725 W 8 Ω, ein Kanal angesteuert 350 W 600 W 800 W 4 Ω, beide Kanäle angesteuert 425 W 700 W...
  • Page 48 (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren Händler oder Distributor) Haftungsausschluss QSC Audio Products, LLC ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden.
  • Page 49 GX 功率放大器系列 用户手册 GX3 300 W/通道，8 欧姆 GX5 500 W/通道，8 欧姆 GX7 725 W/通道，8 欧姆 TD-000271-00-F *TD-000271-00*...
  • Page 50 注意：本设备已经测试符合“FCC 规则”第 15 部分中 B 类数字设备的限制。 所规定的这些限制是为了提供合理的保护，防 止对住宅设施造成有害干扰。 此设备会产生、使用和发出无线电频率能量，如果不按照指导进行安装和使用，可能会对无线通 信造成有害干扰。 但是，我们不排除在特定安装条件下仍会产生干扰的可能性。 如果本设备对无线电或电视接收造成了有害 干扰（通过关闭后再打开设备即可以确定），建议用户尝试采取以下一项或多项措施来排除此类干扰： 变换接收天线的朝向或重新放置。 增大设备和接收器之间的距离。 将设备使用的电源插座与接收器所使用的插座分开。 咨询经销商或有经验的无线电或电视技术人员寻求帮助。 © Copyright 2010, QSC Audio Products, LLC. QSC® 是 QSC Audio Products, LLC. 的注册商标 “QSC” 和 QSC 标志已在美国专利和商标管理局注册 Speakon® 和 PowerCon® 是 Neutrik LLC 的注册商标。所有商标归其各自拥有者所有。...
  • Page 51 GX 功率放大器系列 专业功率放大器 欢迎 非常感谢您购买 QSC Audio 放大器产品。 GX 系列为最 新式的长线放大器，工作稳定，价格低廉，专为多种用户 取得最佳效果而设计。 对于常规使用，插入即可使用， 但为了取得最佳效果，我们建议您查看所附的用户指南。 拆包 确认放大器表面有无在运输途中造成损坏。 确认放大器 和你所在地区的交流电缆和电压额定值匹配（见后面板上 的序列号铭牌）。 最好不要扔掉包装箱以便在需要时退 还放大器，至少在检测前不要扔掉。 支持与服务 功能 QSC Audio 产品拥有遍及世界各地的分销和服务网络。 功率等级和娱乐行业最常使用的扬声器匹配。 当地代理机构可以解答你的疑问并处理你的问题。 为 4Ω 和 8Ω 扬声器系统的最大真实净空优化。 QSC 网站 我公司网站 www.qscaudio.com 由制造厂进行维护，提供 输入：XLR, 1/4” TRS 以及声音输入接头，和任何音...
  • Page 52 前面板功能 型号 GX3 和 GX5 功率额定 打开/关闭开关 值显示在“规格”页上。 向上推摇臂开关打开放大器。 蓝色的 PWR（电源）LED 将立即点亮。 红色的 CLIP（削波）LED 可能会触发1-2 秒， 直至放大器完成自身的开启循环。 如果没有 灯点亮，请检查电源线以及后面板上的交流重设。 通风口 内部风扇可使空气通过底盘，以抑制升温。 不要堵塞通风孔。 如果高负载使用， 则风扇转速增加。...
  • Page 53 增益控制，通道1、通道2 标记显示的衰减单位为 dB。 对于正常使 用，将控制器保持在其范围中上半区（衰减 机架安装 不超过 10 dB）。 如果设置在下半区，在 安装标准的 19 英寸机架，2RU。 放大器还没达到最大功率前声源可能已经 接受 #10 或 6 毫米螺钉， 过载。 如齿轨所确定。 添加后支撑以防损坏便携装置。 红色削波 LED 红色闪动表示放大器正在过载。 过载过大会触发内部增益减少，以降低过载失 真。 信号电平回复正常后，返回正常增益。 如果红色的 LED 仍然亮起，请参 见故障排除部分。 绿色信号 LED 绿色 LED 在软信号 (-35 dB) 开始闪动，如果信号电平上升，则变成稳定的绿 色。...
  • Page 54 输入连接 后耳用于保护 后部接头线敷料和 平衡 XLR 输入 支持支架内放大器。 后支架支撑座 套件（双 FG-000031-00 架型）可 引脚 2 正极，引脚 3 负极，引脚 1 屏蔽（接 从 QSC 技术服务集团获得。 地）。 建议用于长或短运行，固定或经常变 换。 各通道的 XLR 和 TRS 支架为内部连接， 并提供接入透眼连接其他接头。 平衡 1/4 英寸 TRS 输入 顶端正极，环路负极，套管屏蔽（接地）。 建议 用于经常变换的长运行和短运行。 非平衡 1/4 英寸 TS 输入...
  • Page 55 交流断路器重设 如果放大器在功率长爆发后关闭， 关闭交流开关并检查断路器。 可在 30 秒冷却期后再次按下按钮 。 如果断路器重复跳开， 可能需要对放大器进行维修。 序列号和额定值 额定交流电压和输出功率 显示在序列号铭牌上。 将序列号记录在安全的地方。 交流输入 扬声器连接 接线柱 接入香蕉插头 （CE 区中不允许）。 裸线或端子可以 插入侧孔。 1/4 英寸 TS 接头 将插头插入到 Speakon-Combo 机架的中央。 仅使用重型扬声器线。 SPEAKON 线（2 线型）： 插入后转动直至听到接头发出咔的一声。 使用指按门栓或锁紧环松开插头。...
  • Page 56 系统连接实例...
  • Page 57 系统连接实例...
  • Page 58 故障排除 故障排除 无电源，无灯光，无风扇 无声音，只有蓝色 LED，没有绿色或红色 LED 确认将交流线完全插入并连接到了 确认打开了增益控制。 确认两端的输入缆线安装无误。 有电的插座。 试着使用其他设备检查交流电源， 如果使用1/4 英寸扬声器缆线，不要将其与输入缆线混 比如灯。 按下按钮检查放大器背面的 淆。确认有音源输入。 如果需要，使用其他 断路器。 如果断路器马上跳开， 音源，或者将其他放大器连接到现有音源。 则需要对放大器进行维修。 无声音，但是绿色 LED 有响应 放大器失音 绿色 LED 表示放大器正在产生信号，因此 如果放大器工作过重，GuardRail™ 将 如果连接了扬声器的话应能够听到声音。 检查 降低音量以防因过热而哑音。 风扇应 两端的扬声器连接，试用另一 全速运转。 适当降低输入信号， 扬声器。 1-2 分钟后放大器应回到正常增益。 如果 无声音，红色...
  • Page 59 规格 规格 规格如有更改，恕不另行通知。 输出功率，1 kHz, 0.1 % 削波 8Ω, 双通道驱动 300 W 500 W 725 W 8Ω, 单通道驱动 350 W 600 W 800 W 4Ω, 双通道驱动 425 W 700 W 1000 W 4Ω, 单通道驱动 500 W 850 W 1200 W 2Ω, 双通道驱动, 1% 削波...
  • Page 60 Costa Mesa, CA 92626-1468 USA 电话号码： 主要号码：(714) 754-6175 销售和市场部门：(714) 957-7100，或免费电话（仅限美国）：(800) 854-4079 客服：(714) 957-7150 或免费电话（仅限美国）：(800) 772-2834 传真号码： 销售与市场部门传真：(714) 754-6174 客服传真：(714) 754-6173 网址： www.qscaudio.com E-mail: info@qscaudio.com service@qscaudio.com QSC Audio Products, LLC. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2007 “QSC” 和 QSC 标志已在美国专利和商标管理局注册。...
