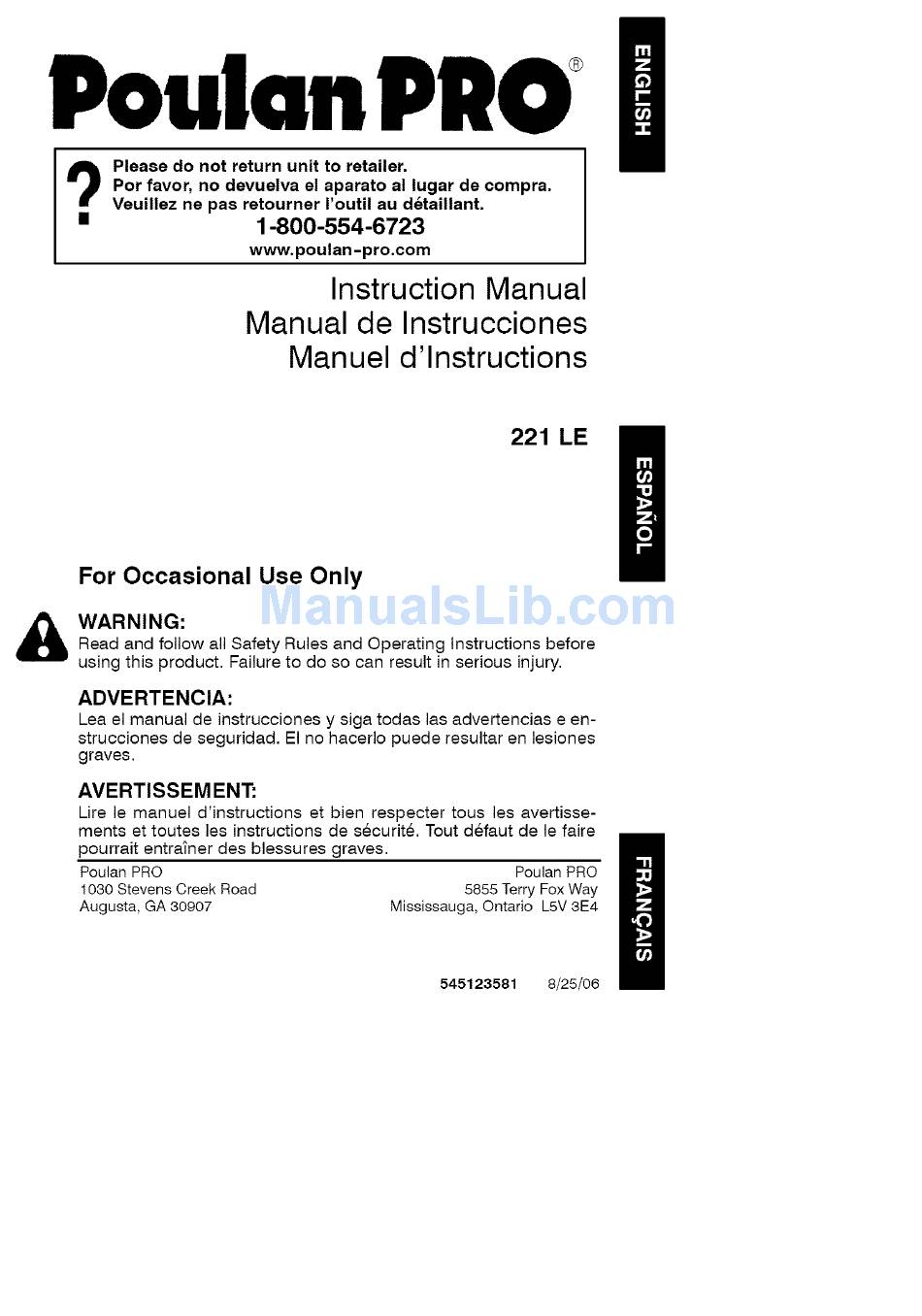

Poulan PUO /
Please do not return unit to retailer.
Por favor, no devuelva
el aparato al lugar de compra.
Veuillez ne pas retourner
routil
au detaillant.
•
1-800-554-6723
www.poulan-pro.com
Instruction
Manual
Manual de Instrucciones
Manuel d'lnstructions
For Occasional
Use Only
221 LE
/
WARNING:
Read and follow all Safety Rules and Operating
Instructions before
using this product.
Failure to do so can result in serious injury.
ADVERTENCIA:
Lea el manual de instrucciones
y siga todas las advertencias
e en-
strucciones
de seguridad.
El no hacerlo puede resultar en lesiones
graves.
AVERTISSEM
ENT:
Lire le manuel d'instructions
et bien respecter
tousles
avertisse-
ments et routes les instructions
de securite.
Tout defaut de le faire
pourrait entra_ner des blessures graves.
Poulan PRO
Poulan PRO
1030 Stevens Creek Road
5855 Terry Fox Way
Augusta, GA 30907
Mississauga, Ontario L5V 3E4
545123581
8/25/06
