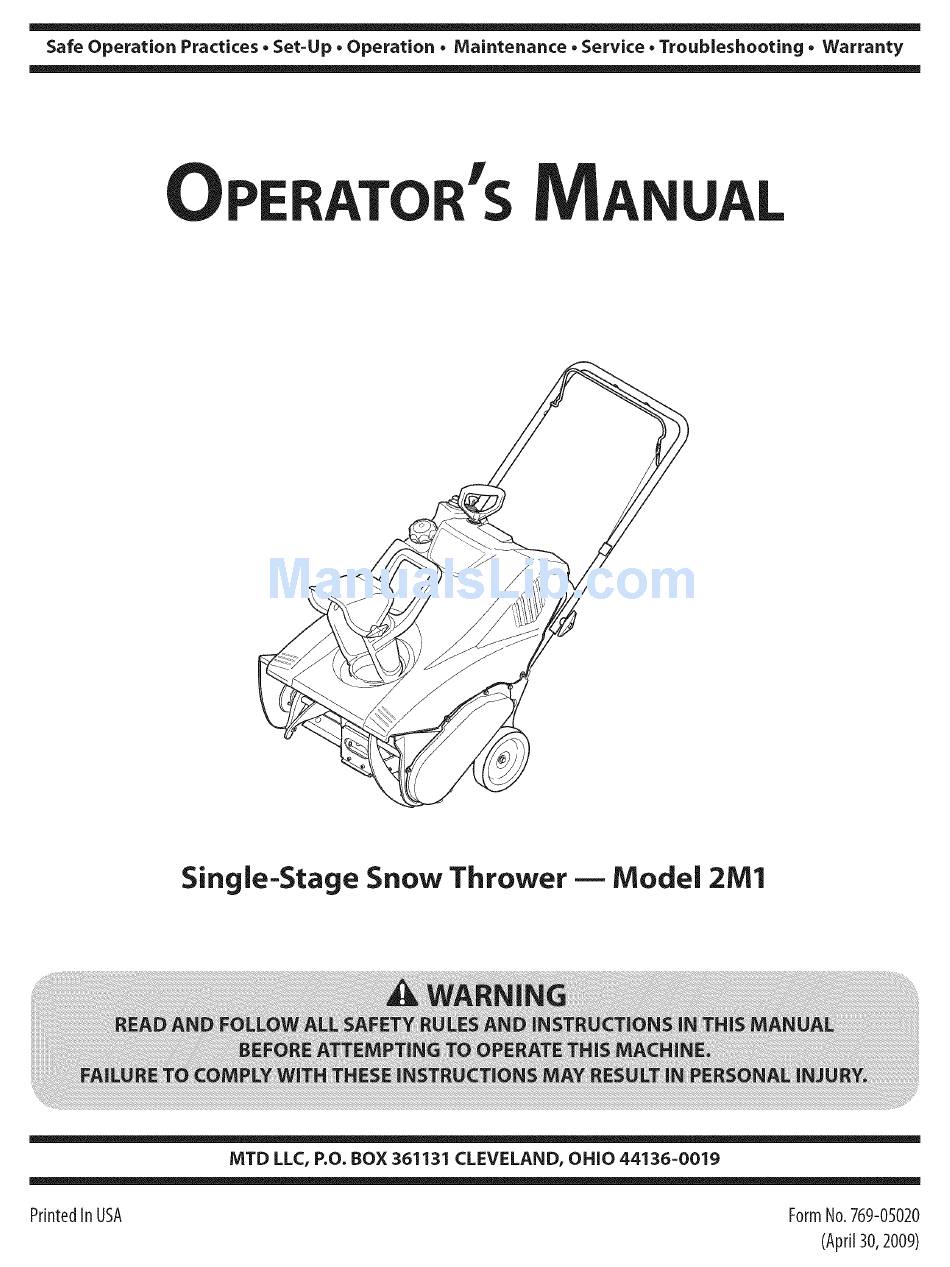

Single-Stage Snow Thrower m Moclei 2M1
MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019
PrintedIn USA
FormNo.769-05020
(April 30,2009)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 31A-2M1A729 and is the answer not in the manual?

Questions and answers

Related Manuals for MTD 31A-2M1A729

Summary of Contents for MTD 31A-2M1A729

  • Page 1 Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty Single-Stage Snow Thrower m Moclei 2M1 MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019 PrintedIn USA FormNo.769-05020 (April 30,2009)

  • Page 2: Safe Operation

    Choose from the options below: Visit us on the web at www.mtdproducts.com Call a Customer Support Representative at (800) 800-7310 or (330) 220-4683 Write us at MTD LLC • RO. Box 361131 • Cleveland, OH • 44136-0019...

  • Page 3: Important Safe Operation Practices

    ImportantSafeOperation Practices WARNING! This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury.

  • Page 4: Safe Handling Of Gasoline

    Never run an engine indoors or in a poorly ventilated area. SafeHandling of Gasoline Engine exhaust contains carbon monoxide, an odorless To avoid personal injury or property damage use extreme care and deadly gas. in handling gasoline. Gasoline is extremely flammable and the Do not operate...

  • Page 5: Clearing A Clogged Discharge Chute

    According to the Consumer Products Safety Commission Clearinga CloggedDischarge Chute (CPSC) and the U.S. Environmental Protection Agency (EPA), Hand contact with the rotating impeller inside the discharge this product has an Average Useful Life of seven (7) years, chute is the most common cause of injury associated with snow or 60 hours of operation.

  • Page 6: Safety Symbols

    Safety Symbols This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate. READ THE OPERATOR'S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting assemble and operate...

  • Page 7: Assembly And Setup

    Assembly & Set-Up One 20 oz. Bottle 5W-30 Oil One Snow Thrower Operator's Manual NOTE: All references to the left or right side of the snow thrower Tighten the wing knobs to secure the handle in place. are from the operator's position.

  • Page 8: Adding Fuel

    NOTE: Do not screw in the dipstick when checking the oil level. Adding Fuel Slowly add oil until the level registers between high (H) and WARNING! Use extreme care when handling low (L) Fig. 3-4. gasoline. Gasoline is extremely flammable and the vapors are explosive.
  • Page 9 Adjustments ChuteAssembly The pitch of the chute assembly controls the angle at which the snow isthrown. Loosen the wing knob found on the left side of the chute assembly and pivot the upper chute upward or downward to the desired pitch, Retighten the wing knob before operating the snow thrower, Position the chute assembly opening by using the chute handle to throw the snow in the desired direction, See Fig.

  • Page 10: Controls And Features

    Controls a nd Features Recoil Starter Handle er Control Gas Cap Chute Assernbl Spark Plug/ Spark Plug Boot Exhaust_ Shave Plate Auger Oil Fill Cap__--\\\ _t//_. Recoil w/Dipstick "Starter Oil Drain f " Hand/e) Figure 44 Recoil S tarter ChokeControl !_ltb The starter handle is used to manually start the engine.
  • Page 11 ChuteAssembly Rotate the discharge chute to the left or right using the chute handle. The pitch of the discharge chute controls the angle at which the snow is thrown. Loosen the wing knob on the side of the discharge chute before pivoting the discharge chute upward or downward.

  • Page 12: Operation

    Operation As the engine warms up and begins to operate evenly, slide BeforeStarting the choke lever slowly to the 1/2-choke(mid-way between RUNI _ land CHOKEI_kl)position. When the engine instructions and warnings on the machine and in WARNING! Read, understand and follow all the begins to run smoothly, move the choke to the RUN I _ I this manual...
  • Page 13 SECTION 5 -- OPERATION...

  • Page 14: Maintenance And Adjustments

    Maintenance& Adjustments If the starter is difficult to pull, remove the spark plug and Adjustments pull the handle several times to ensure that any oil trapped in the head is removed. WARNING! Before Servicing, repairing inspecting the snow thrower, disengage the auger control.
  • Page 15 Maintenance Lubrication Lubricate the pivot points on the control handle and the extension spring at the end of the control cable with a light oil once every season and before the snow thrower is put into storage at the end of the season. 0ff-SeasonStorage If the snow thrower will not be used for 30 days or longer, follow...

  • Page 16: Engine Maintenance

    Engine Maintenance Periodic inspection and adjustment of the engine is essential high level performance is to be maintained. Regular maintenance the engine and remove the key before performing i_ll WARNING! To prevent accidental start-up, shut off will also ensure a long service life. The required service intervals any type of engine maintenance.

  • Page 17: Oil Recommendations

    Oil Recommendations Spark Plug When adding oil to the engine, refer to the viscosity chart below (Fig. 7-2). Engine oil capacity is 600 ml (approx. 20 spark plug removed. DO NOT crank the engine with oz.). Do not over-fill. Use a 4-stroke, or an equivalent high _hll...

  • Page 18: Off-Season Storage

    Measure the plug gap with a feeler gauge. Correct as Off-Season Storage necessary by bending the side electrode, Fig. 7-4. The gap should be set to .02-.03 inches (0.60-0.80 mm). Engines stored over 30 days need to be drained of fuel to prevent deterioration and gum from forming...

  • Page 19: Replacing Belt

    Service Route the belt around the engine pulley. ReplacingBelt Push the belt over the bottom of the auger pulley. Remove the belt cover by removing the five hex screws Reinstall the belt cover removed earlier. that secure it to the frame. See Fig. 7-1. ReplacingAugerPaddles The snow thrower auger's rubber paddles...

  • Page 20: Troubleshooting

    Troubleshooting Problem Cause Remedy Engine Fails to start 1. Fuel tank empty, or stale fuel. 1. Fill tank with clean fresh gasoline. 2. Blocked fuel line. 2. Clean fuel line. 3. Key not inserted all the way. 3. Insert key all the way. 4.

  • Page 21: Replacement Parts

    Replacement Parts Component Part Number and Description 731-1033 Shave Plate 954-0101A BeltV-Type 735-04032 Spiral Crescent 735-04033 Rubber Paddle 753-04472 Replacement Kit (includes 4 crescents, 2 paddles and hardware) 731-05632 746-04237 Clutch Cable 951-10292 Spark Plug Phone (800) 800-7310 to order replacement parts or a complete Parts Manual (have your full model number and serial number...
  • Page 22 MTD. OWNER'S WARRANTY RESPONSIBILITIES: As the smalloff-roadengineowner,youare responsible forthe performance of the requiredmaintenance listed in your Owner'sManual.MTD recommends that you retainall yourreceiptscoveringmaintenances on yoursmall off-roadengine,but MTDcan not denywarrantysolelyfor the lack of receiptsor foryour failureto ensurethe performanceto all scheduledmaintenance. As the smalloff-roadengineowner,youshouldhoweverbe awarethat MTDmaydenyyour warrantycoverageif yoursmall off-roadengine or part hasfaileddue toabuse, neglect,impropermaintenance or unapprovedmodifications.
  • Page 23 (8)Throughout the engine's warranty period defined inSubsection (a)(2), MTD will m aintain a supply ofwarranted parts s ufficient tomeet the expected demand forsuch parts. (9)Any replacement part m ay b eused i ntheperformance...

  • Page 24: Limited Warranty

    MANUFACTURER'S LiMiTED WARRANTY The limited warranty set forth below is given by MTD LLC with c. Service completed by someone other than an authorized service dealer. respect to new merchandise purchased and used in the United States and/or its territories and possessions, and by MTD Products Limited d.
  • Page 25 Medidasimportantes deseguridad.Configuraci6n. F uncionamiento.Mantenimiento.Servicio.Soluci6n de problemas. Garantia MANUALDEI.OPERADOR M_quina quitanieve de etapa _nica m Modelo 2M1 MTD LLC. APARTADO POSTAL 361131 CLEVELAND, OHiO 44136-0019 FormularioNo.769-05020 Impresoen Estados UnidosdeAmerica (6de mayo2009...
  • Page 26 Elija entre las opciones que se presentan a continuad6n: Visite nuestro sitio web en www.mtdproducts.com Llame a un representante de Asistenda al Cliente al (800) 800-7310 or (330) 220-4683 Escribanos a MTD LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019...

  • Page 27: Medidas Importantes De Seguridad

    Medidasimportantes de seguridad iADVERTENCIA! La presencia de este s[mbolo indica que se trata de instrucciones importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual antes de poner en funcionamiento...
  • Page 28 Deje que el motor y la m_iquina seadapten a la Las palancas de control deben funcionar bien en ambas temperatura exterior antes de comenzar a sacar la nieve. direcciones y regresar autom_iticamente a la posici6n desengrane cuando se las suelta. Manej0 segur0 de la gas01ina Nunca opere la m_iquina si falta un montaje del canal o si...

  • Page 29: Mantenimiento Y Almacenamiento

    Si se presentan situaciones que no est_in previstas en este Nunca almacene la m_iquina o el recipiente de combustible manual, sea cuidadoso y use el sentido comOn. P6ngase en en un espacio cerrado donde haya fuego, chispas o luz contacto con Asistencia al Cliente para solicitar ayuda y el piloto como por ejemplo,...
  • Page 30 Sh'nbolos d e Seguridad Esta p_igina describe los simbolos y figuras de seguridad internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener la informaci6n terminada sobre seguridad, reunirse, operaci6n y mantenimiento y reparaci6n. LEA EL MANUAL DEL OPERADOR (S) Lea, entienda, y siga todas las instrucciones en el manual (es) antes de intentar reunirse y...
  • Page 31 Montajey Configuraci6n Contenido de ia caja Dos Ilaves de encendido Una botella de 20 oz. de aceite Un Manual del Operador de la 5W-30 M_quina Quita nieve NOTA: Todas las referencias a los lados derecho o izquierdo Ajuste las perillas de aletas para sujetar la manija en su lugar.
  • Page 32 Agregue aceite lentamente que el nivel de control Cargadecombustible mediante la sustituci6n de la tapa de Ilenado de aceite/ varilla sin roscar en el lugar, hasta que el nivel entre los con gasolina. La gasolina es sumamente inflamable registros de altura (H) y baja (B) Fig. 3-4. IADVERTENClA! Tenga mucho cuidado al trabajar...
  • Page 33 Ajustes Montaje del canal La inclinaci6n del montaje del canal controla el _ngulo con el que se arroja la nieve. Afloje la perilla de paletas que se encuentra del lado izquierdo del montaje del canal y gire el canal superior hacia arriba o hacia abajo hasta alcanzar la inclinaci6n deseada.
  • Page 34 Controles y Caracter sticas Manija arrancador retroceso Uave\ Cebador Tapa de combustible Montaje del canal "N'_i A Placa de raspado Figura 4=1 Arrancador d e retroceso La manija del arrancador se utiliza para arrancar el motor manualmente. Tapade ia gasolina AI activar el control del cebador...
  • Page 35 Montaje deicanal Haga rotar el canal de descarga hacia la izquierda o derecha usando la manija del canal. La inclinaci6n del canal de descarga controla el _ingulo con el que se arroja la nieve. Afloje la perilla de aletas del costado del canal de descarga antes de girar el canal de descarga hacia arriba o hacia abajo.
  • Page 36 Funcionamiento Tire de la manija del arrancador r_pidamente. No permita Antesde encender ia m quina que la manija retroceda a su posici6n original. Permita que se enrolle lentamente mientras sujeta firmemente la manija del arrancador. las instrucciones IADVERTENCIA! y advertencias Lea, comprenda que aparecen y siga todas...
  • Page 37 SECCION FUNCIONAMIENTO...

  • Page 38: Mantenimiento Y Ajustes

    Mantenimientoy Ajustes Si el arrancador es dificil de tirar, se quita quitar el enchufe Ajustes de chispa y tirar de la manUa varias veces de asegurarse IADVERTENCIA! Antes de realizar tareas de que cualquier aceite atrap6 en la cabeza. mantenimiento, reparacidn o inspeccidn en la...

  • Page 39: Mantenimiento

    Mantenimiento Lubrkad6n Lubrique los puntos de giro de la barra de control y del resorte de extensi6n del extremo del cable de control con un aceite liviano una vez pot temporada y antes de almacenar la m_quina quitanieve al final de la temporada. Almacenamiento fuera de temporada Si no se va a usar la m_quina quitanieve...

  • Page 40: Mantenimiento Del Motor

    Mantenimiento del motor La inspecci6n y los ajustes peri6dicos del motor son esenciales si se desea mantener un alto nivel de desempeflo. accidental, apague el motor y retire la Ilave antes de ADVERTENCIA! Para evitar el arranque realizar cualquier tipo de mantenimiento del motor.
  • Page 41 Recomendadones s obreel aceite Bujia de encendido Cuando le agregue aceite al motor, consulte la siguiente tabla de viscosidad (Fig. 7-2). La capacidad de aceite del motor es 600 bujia de encendido. NO d# arranque al motor si no ml (aprox. 20 onzas). No Ilene excesivamente. Use un aceite para IADVERTENCIA! NO pruebe la chispa si no est_ la...
  • Page 42 Mida la separaci6n de bujia con un calibrador. Realice los Aimacenamiento fuera de temporada ajustes necesarios torciendo el electrodo lateral, Fig. 7-4. La Los motores que se almacenan durante m_is de 30 dias deben separaci6n de ajustarse en 0,02-0,03 pulgadas (0,60-0,80 mm).
  • Page 43 Servkio Para volver a colocar la correa siga estas instrucciones y consulte Reempiazode ias¢orreas la Fig, 7-2: Para sacar la cubierta de la correa saque los cinco tomillos hexagonales y las arandelas que la sujetan al bastidor. Vea la Fig. 7-1. Polea de la barrena Polea del...
  • Page 44 Reemplazode iaspaletasde ia barrena Las paletas de caucho de la barrena de la m_quina quitanieve se desgastan y se las debe cambiar si se presentan signos de desgaste excesivo. PRECAUCION: NO permita que las paletas de caucho de la barrena se desgasten hasta el punto en que partes de la barrena met_lica...

  • Page 45: Soluci6N De Problemas

    Soluci6nde Problemas Problema Solua6n Causa El motor no arranca El deposito de combustible est,1 vac[o o el Llene el dep6slto con gasohna limpia y nueva. combustible se ha echado a perder. La linea del combustible est,1 bloqueada. Limpie la linea del combustible. No se introdujo completamente la Ilave.
  • Page 46 Subsecci6n(c) debe estar garantizada por un periodode garantiadefinidoen la Subsecci6n(a) (2). Si la piezafalladurante el periodode coberturade la garantia,la mismaser_.reparadao reemplazada por MTD de acuerdocon la Subsecci6n(4) a continuaci6n. Cualquierpiezareparadao reemplazada segQnla garantiasegarantizarB, por el resto del periodode garantia.
  • Page 47 (8)Durante todo elperiodo degaranfia del m otor definido enlaSubsecci6n (a) (2),MTD rnantendr_, unsurninistro depiezas cubiertas por garantia suficiente para s atisfacer ladernanda esperada para tales p iezas.
  • Page 48 MTD para su uso con el (los) producto(s) incluido(s) en este manual consu identificacibn. Ninguna otra garantfa expresa, oral o anularA la garantfa en Io que respecta a esos da_os.
