Craftsman 917.28910 Operator's Manual

Craftsman 917.28910 Operator's Manual

20.0 hp, 42" mower electric start automatic transmission
Hide thumbs Also See for 917.28910:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Operator's Manual , Operating Manual

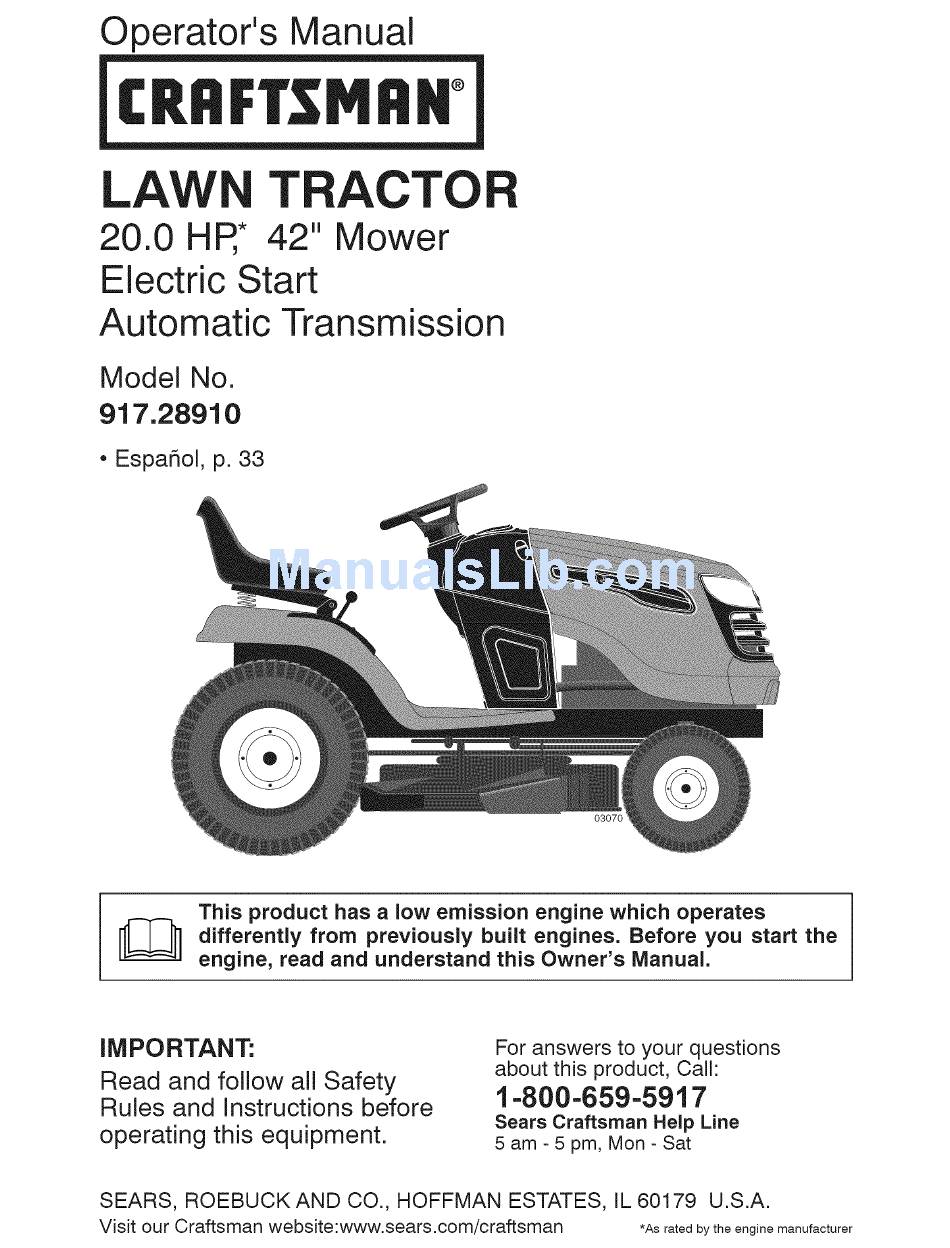

Operator's
Manual
1
®
LAW
TRACTO
20.0 HR* 42" Mower
Electric Start
Automatic
Transmission
Model No.
917.28910
• EspaSol, p. 33
03070
This product has a low emission
engine
which operates
differently
from
previously
built
engines.
Before
you start the
engine,
read and understand
this Owner's
Manual.
IMPORTANT:
Read and follow all Safety
Rules and Instructions
before
operating
this equipment.
For answers to your questions
about this product, Call:
1-800-659-5917
Sears Craftsman Help Line
5 am - 5 pm, Mon-
Sat
SEARS,
ROEBUCKAND
CO., HOFFMAN
ESTATES,
IL 60179
U.S.A.
Visit our Craftsman
website:www.sears.com/craftsman
*As rated
by the engine
manufacturer

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 917.28910 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Craftsman 917.28910

Summary of Contents for Craftsman 917.28910

  • Page 1 Manual. IMPORTANT: For answers to your questions about this product, Call: Read and follow all Safety 1-800-659-5917 Rules and Instructions before Sears Craftsman Help Line operating this equipment. 5 am - 5 pm, Mon- SEARS, ROEBUCKAND CO., HOFFMAN ESTATES, IL 60179 U.S.A.
  • Page 2 Troubleshooting ........Sears Service ......Back Cover Operation ..........Maintenance Schedule ......CRAFTSMAN FULL WARRANTY TWO YEARS ON RIDING EQUIPMENT When operated and maintained according to all supplied instructions, if this riding equipment fails due to a defect in material...

  • Page 3: Operation

    _DANGER: This cutting machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. _WARNING: In order to prevent acciden- • Never direct discharged materialtoward anyone. Avoid discharging material...

  • Page 4: Slope Operation

    li. SLOPE OPERATION • Never carry children, even with blades shut off. They may fall off and Slopes are a major factor related to loss of seriously injured interfere with control and tip-over accidents, which safe machine operation. Children result in severe injury or death.

  • Page 5: General Service

    • Remove gas-powered equipment from • Keep machine free of grass, leaves, the truck or trailer refuel it on the other debris build-up. Clean oil or fuel ground. If this is not possible, then refuel spillage and remove any fuel-soaked such equipment with a portable container,...

  • Page 6: Product Specifications

    AGREEMENTS Gasoline Capacity 1.50 Gallons Congratulations on making a smart purchase. and Type: Unleaded Regular Your new Craftsman® product is designed Oil Type SAE 30 (above 32°F) and manufactured for years of dependable API-SG-SL): SAE 5W30 (below 32°F ' operation.
  • Page 7 Steering Wheel (1) Lock Washer Steering (1) Large Wheel Insert Flat Washer Steering Wheel (1) Hex Bolt Steering Extension Steering Wheel Shaft Adapter Steering Boot Seat (1)Washer ____ (1) Seat (1) Hex Bolt Slope Sheet 11111 (1) Oil Drain Tube For Future Use Key(s)

  • Page 8: Tools Required

    Your new tractor has been assembled at the factory with the exception of those parts left unassembled for shipping purposes. To ensure safe and proper operation of your tractor all parts and hardware you assemble must be tightened securely. Use the correct tools as necessary to insure...

  • Page 9: Install Seat

    INSTALL SEAT NOTE: roll your tractor Remove bolt and flat washer secur- the skid. Follow the appropriate instruction below to remove the tractor from the skid. ing seat to cardboard packing and set &WARNING: Before starting, read, aside for assembly of seat to tractor.
  • Page 10 CHECK TIRE PRESSURE _fCHECKLIST The tires on your tractor were overinflated Before you operate your new tractor, we wish to the factory for shipping purposes. Correct ensure that you receive the best performance tire pressure is important for best cutting and satisfaction from this Quality Product.
  • Page 11 These symbols may appear on your tractor or in literature supplied with the product. Learn and understand their meaning. I',,I @ -_ REVERSE NEUTRAL HIGH CHOKE FAST SLOW IGNITION SWITCH MOWER LIFT ENGINE OFF REVERSE ENGINE ON ENGINE START PARKING BRAKE MOWER HEIGHT...

  • Page 12: Know Your Tractor

    KNOW YOUR TRACTOR READ THIS OWNER'S MANUAL SAFETY RULES BEFORE OPERATING YOUR TRACTOR Compare the illustrations with your tractor to familiarize yourself with the locations various controls and adjustments. Save this manual for future reference. 03078 Our tractors conform to the applicable safety standards of the...
  • Page 13 The operation of any tractor can result in foreign objects thrown into the eyes, which can result in severe eye damage. Always wear safety glasses or eye shields while operating your tractor or performing adjustments or repairs. We recommend standard safety glasses or a wide vision safety mask worn over spectacles.
  • Page 14 TO MOVE FORWARD TO ADJUST GAUGE WHEELS BACKWARD Gauge wheels are properly adjusted when they are slightly off the ground when mower The direction and speed of movement is at the desired cutting height in operating controlled by the motion control lever. (J) position.
  • Page 15 IMPORTANT: The motion control lever does REVERSE OPERATION SYSTEM (ROS) not return to neutral position when the clutch/ Your tractor is equipped with a Reverse brake pedal is depressed. Operation System (ROS). attempt • To restart movement, slowly release park- the operator to travel in the reverse direction...

  • Page 16: Before Starting The Engine

    BEFORE STARTING THE ENGINE Place motion control lever in neutral position. CHECK ENGINE OIL LEVEL Move attachment clutch to disengaged The engine in your tractor has been shipped, position. from the factory, already filled with summer Move throttle control to choke position.

  • Page 17: Mowing Tips

    PURGE TRANSMISSION MOWING TiPS o Tire chains cannot be used when the _CAUTION: Never engage or disengage mower housing is attached to tractor. freewheel lever while the engine is running. o Mower should be properly leveled for best To ensure proper operation and performance, mowing performance.
  • Page 18 MAINTENANCE BEFORE EVERY EVERY EVERY EVERY EVERY BEFORE SCHEDULE EACH SEASON STORAGE HOURS HOURS HOURS HOURS Check Brake Operation _" Check Tire Pressure Check Operator Presence & ROS System_ v" A Check for Loose Fasteners t# # C ChecWReplace Mower Blades T Lubrication Chart 0 Check Battery Level...
  • Page 19 TRACTOR CHECK REVERSE OPERATION (ROS) SYSTEM Always observe safety rules when performing any maintenance. • When the engine is running with the ignition BRAKE OPERATION switch in the engine "ON" position and the attachment clutch engaged, any attempt If tractor requires more than five (5) feet to by the operator to drive in reverse should...
  • Page 20 BATTERY NOTE: Although multi-viscosity oils (5W30, 10W30 etc.) improve starting in cold weather, Your tractor has a battery charging system which is sufficient for normal use. However, they will result in increased oil consumption periodic charging of the battery with an au- when used above 32°R...

  • Page 21: Engine Oil Filter

    ENGINE OiL FILTER MUFFLER Replacethe engine oilfilter every seasonor Inspect and replace corroded muffler every other oil change if the tractor is used spark arrester (if equipped) as it could create more than 100 hours in one year. a fire hazard and/or damage.
  • Page 22 WARNING: SERVICE OR ADJUSTMENTS: TO AVOID SERIOUS INJURY, BEFORE PERFORMING Depress clutch/brake pedal fully and set parking brake. Place motion control lever in neutral position. Place attachment clutch in "DISENGAGED" position. Turn ignition key to "STOP" and remove key. Make sure the blades and all moving parts have completely stopped.
  • Page 23 ATTACH MOWER SIDE SUSPENSION Insert end of link (E) into hole in front ARMS (A) TO CHASSIS - Position hole mower bracket secure with in arm over pin (B) on outside of tractor washer and retainer spring (J). chassis and secure with retainer spring.
  • Page 24 TO LEVEL MOWER If adjustment is necessary, see steps Make sure tires are properly inflated to the and 3 in Visual Adjustment instructions PSI shown on tires. Iftires are over or under above. inflated, it may affect the appearance of your Recheck measurements, adjustifneces-...
  • Page 25 REPLACE MOWER BLADE DRIVE BELT Pull belt toward front of tractor and roll belt onto engine pulley (E). The mower blade drive belt may be replaced without tools. Park the tractor on level sur- Pull belt toward rear of tractor. Carefully work belt...

  • Page 26: Maintenance

    TO REMOVE WHEEL FOR REPAIRS Tighten adjustment bolt securely. Start engine and test. Block up axle securely. If tractor still creeps, repeat above steps Remove axle cover, retaining ring and until satisfied. washers to allow wheel removal (rear wheels have a square key - Do not lose).
  • Page 27 TO REMOVE HOOD & GRILLASSEMBLY Disconnect BLACKbatterycablefirstthen RED battery cable and carefully remove Raise hood. battery from tractor. Unsnap headlight wire connector. Install new battery with terminals in same Stand in front of tractor. Grasp hood at position as old battery. sides, tilt toward engine...

  • Page 28: Troubleshooting

    BATTERY alternative in minimizing formation fuel deposits during storage. • Fully charge the battery for storage. stabilizer to gasoline in fuel tank or storage • After a period of time in storage, battery container. Always follow the mix ratio found may require recharging.
  • Page 29 TROUBLESHOOTING CHART: See appropriate section in manual unless directed to Sears service center PROBLEM CAUSE CORRECTION Carburetor out of adjustment. See "To Adjust Carburetor" Service and Adjustments section. Engine valves out of adjustment. Contact a Sears or other qualified service center.
  • Page 30 TROUBLESHOOTING CHART: See appropriate section in manual unless directed to Sears service center PROBLEM CAUSE CORRECTION Water in fuel. Empty fuel tank and carburetor, refill tank with fresh gasoline replace fuel filter. Spark plug wire loose. Connect and tighten spark plug wire.
  • Page 31 TROUBLESHOOTING CHART: See appropriate section in manual unless directed to Sears service center PROBLEM CAUSE CORRECTION Worn, bent or loose blade. Replace/sharpen blade. Tighten blade bolt. Clean underside of mower Buildup of grass, leaves and trash under mower. housing. Mower drive belt worn. Replace mower drive belt.

  • Page 32: Suggested Guide For Sighting Slopes For Safe Operation

    SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION ONLY RIDE UP AND DOWN HILL, NOT ACROSS HILL 15 DEGREES MAX. & 1. Fold this page along dotted line indicated above. 2. Hold page before you so that its left edge is vertically parallel to a tree trunk or other upright structure.
  • Page 33 Servicio Sears ........ Contratapa Mantenimiento ..........GARANTiA COMPLETA DE CRAFTSMAN DOS AltOS PARA EL EQUIPO TRACTOR Cuando se opera y mantiene de acuerdo con todas las instrucciones que se suministran, si este equipo tractor falla debido a un defecto de material o mano de obra dentro de los dos ahos posteriores a la fecha de compra, Ilame al telefono 1-800-4-MY-HOME®...
  • Page 34 _,PELIGRO: Esta Maquina cortadora es capaz de amputar las rnanosy los pies y de lanzar objetos, si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. _ADVERTENCIA: Siempre desconecte • No hacer funcionar la m&quina sin el captador alambre de la bujia y p6nga!o donde no pueda de hierba entera, la protecci6n de descarga u...
  • Page 35 • Escoger una velocidad de marcha baja de • Seguir las recomendaciones del productor con modo que no sea necesario pararse o cambiar respecto a los limites del equipo por remolcar estando en una pendiente. y el remolque en pendientes. •...
  • Page 36 • Mantener la maquina libre de hierba, hojas • Las cuchillas del cortacesped son afiladas. u otros residuos acumulados. Limpiar Envolver la cuchilla, ponerse guantes y poner salpicaduras de aceite o carburante y quitar la mgtxima atenci6n cuando se hacen opera- clones en elias.

  • Page 37: Especificaciones

    1.5 Galones (5,68 L) Congratulaciones por su buena compra. de gasolina: Regular Sin Plomo Su nuevo producto Craftsman® est& diseSado y fabricado para funcionar de modo fiable por Tipo de Aceite: SAE 30 (Sobre 32°F/0°C) muchos aSos. Pero como todos los productos,...
  • Page 38 Volante de direccion Inserto (1) Arandela volante direcci6n (1) Arandela seguridad (1) Pemo hexagonal Eje de Extenci6n __cesorio transci6n de la Adaptador direcci6n Asiento (1) Arandela de calibre (1) Perno hexagonal (1) Asiento Llaves Hoja de pendiente (1) Tubo de desagQe (2) Llaves...
  • Page 39 Su tractor nuevo ha sido montado en la f&brica con la excepciOn de aquellas partes que no se han montado por razones de envio. Para asegurarse que su tractor funcione en forma adecuada y segura todas las partes y los articulos de ferreteria que se monten tienen que set apretados en forma segura. Use las herramientas correctas, seg0n sea necesario,...
  • Page 40 INSTALAClON DEL ASIENTO AVlSO: Ahora puede rodar o conducir su tractor Ajuste el asiento antes de apretar el perno de fuera de la corredera. Siga las siguientes instruc- ajuste. ciones para remover el tractor de la corredera. Remueva la perno y la arandela plana que _I, ADVERTENClA: Antes de empezar, leer, en- aseguran el asiento al empaque de cart6n y...
  • Page 41 REVISION PRESION _JLISTA DE REVISION LLANTAS Antes de operar y de disfrutar de su tractor nuevo, Las Ilantas en su unidad fueron infladas le deseamos que reciba el mejor rendimiento y la masiado en la f&brica por razones de envio. La mayor satisfaccion de este producto de calidad.
  • Page 42 Estos simbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados. MARCHA ATRAS NEUTRO ALTO BAJO ESTRANGU- RAPIDO LENTO LACION " (@) .@ MOTOR MOTOR MOTOR FRENO DE ALTURA DE LA LEVANTAMIENTO SISTEMA ENCENDIDO ENMARCHA...
  • Page 43 FAMILIARICESE CON SU TRACTOR LEA ESTE MANUAL DEL DUEllO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos controles y ajustes. Guarde este manual para referencia en el futuro. 03078 Nuestros tractores cumplen con los est&ndares de seguridad American...
  • Page 44 La operaciOn de cualquier tractor puede hacer que salten objetos extraflos dentro de sus ojos, Io que puede producir daflos graves en estos. Siempre use anteojos SEGURIDAD de seguridad o protecciones para los ojos mientras opere su tractor o cuando haga ajustes o reparaciones.
  • Page 45 PARA MOVERSE HACIA ADELANTE Y HACIA AVISO: Ajuste las ruedas calibradoras con el ATRAS tractor en una superficie nivelada plana. 1. Ajuste la segadora a la altura de corte La direcci6n y la velocidad del movimiento deseada con la manilla de ajuste de al- controladas...
  • Page 46 FUNClONAMIENTO ATRAS PARA TRANSPORTAR Tutractorest&equipado conel Sistema de Fun- Cuando empuje o arrastre su tractor aseg0rese de cionamiento A tr&s(ROS). C ualquier tentativa del desenganchar la transmisi6n poniendo el control operador d eviajarmarcha atr&s conel embrague de la rueda libre en la posici6n de marcha de rue- da libre.
  • Page 47 AGREGUE GASOLINA 6. Insertela Ilaveen la ignici6ny girela Ilave • Llene el estanque de combustible.Llene enel sentido quegiranlasmanillas delreloj hastalaparteinferior delcuelloderellenodel a la posici6nde arranquestart,y sueltela estanque degasolina. N oIoIlenedemasiado. Ilavetan prontocomoarranque el motor. N o Usegasolina regular, s in plomo,nuevay lim- hagafuncionar e l arrancador continuamente piaconel minimode 87 octanos.(El usode pot masde quincesegundos porminuto.
  • Page 48 PURGAR LA TRANSMISION CONSEJOS PARA SEGAR _L, PRECAUCl6N: Nunca enganche o desen- • No se pueden usar las cadenas para las Ilantas ganche la palanca del control de rueda libre cuando la caja de la segadora est& adjunta al cuando el motor esta funcionando. tractor.

  • Page 49: Antes De Cada Uso

    PROGRAMA MANTENIMIENTO Revisar la operaci6n del freno Revisar la presi6n de las Ilantas Verifi6z la commande de presence d'operateur et le sistema d ROS Revisar si hay sujetadores sueltos Afilar/cambiar las cuchillas de la segadora Tabla de lubricaci6n Revisar el nivel Limpiar la bateria y los terminales Revisar el enfriamiento...
  • Page 50 Cuando el motor esta en marcha con el inte- TRACTOR rruptor de Ilave del sistema de funcionamiento Siempre observe las reglas de seguridad cuando de mantenimiento. atras (ROS) en la posici6n "ON" y el embrague del accesorio conectado, cualquier tentativa del OPERAClON DEL FRENO operador de viajar marcha atras, NO apagara...

  • Page 51: Enfriamiento D Eltranseje

    3. Enjuaguela bateria con agua corrientey Cambie el aceite despues de 50 horas de oper- sequela. aci6n o por Io menos una vez al aho si el tractor 4. Limpie losterminales y losextremos d elcable se utiliza menos 50 horas el a_o. dela bateria conuncepillodealambre hasta Revise el nivel del aceite del carter antes de arran- quequeden brillantes.
  • Page 52 FILTRO DE ACEITE DEL MOTOR Rejilla de Aire Limpie et desperdicio y los escombros Cambie el filtro de aceite del motor cada tempo- rada ovez por medio que cambie el aceite, si el tractor se usa m&s de 100 horas en un aflo. FILTRO DE AIRE Su equipo no funcionar&...
  • Page 53 ADVERTENCIA:PARA EVITAR LESIONES SERIAS, ANTES DE DAR CUALQUIER SERVICIO O DE HACER AJUSTES: Presione el pedal del embrague/freno completamente y aplique el freno de estacionamiento. Ponga la palanca de control de movimiento en la posici6n de neutro. Ponga el embrague del accesorio en la posici6n desenganchado (DISENGAGED).
  • Page 54 Realice el mismo procedimiento en el otro lado del tractor. Retire el resorte de sujeci6n (K), deslice la FIJE LAS PIEZAS DE PROPULSION POS- abrazadera (L) hasta quitarla, y saque TERIORES (C) - Levante la parte posterior presi6n la guia de la caja (P) hasta que se de la cortadora, ubique la ranura de la pieza salga del soporte.
  • Page 55 PARA NIVELAR LA SEGADORA En caso que sea necesario realizar un ajuste, lea los pasos 2 y 3 de las instrucciones Aseg0rese de que los neum&ticos esten inflados Regulaci6n visual que aparecen m&s arriba. a la PSI que se indica en estos. Si est&n de- Vuelva a verificar las medidas y ajuste nueva- masiado inflados o poco inflados, el cesped no le...
  • Page 56 PARACAMBIAR LA CORREA DE IMPULSION MONTAJE DE LA CORREA DE LA CUCHILLA SEGADORA Instale la correa nueva de la parte de atra.s La correa de impulsi6n de la cuchilla segadora a la parte de adelante del tractor, pas&ndola se puede cambiar sin herramientas. Estacione el por encima de la placa de direcci6n (F) y del tractor en una superficie...
  • Page 57 AVlSO: En las ruedas traseras solamente: alinee IMPRESION / INCLINACION DE LAS RUEDAS DELANTERAS las ranuras en el cubo de la rueda trasera en el eje. Inserte la Ilave cuadrada. La impresi6n e inclinaci6n de las ruedas delan- Vuelva a colocar las arandelas e inserte el teras de su nuevo tractor vienen asi de f&brica y anillo de retenci6n...
  • Page 58 ENTRECIERRE Y REL[_S REEMPLAZAR LA BATERIA El alambrado suelto o daflado puede producir el _I_IADVERTENCIA: No haga cortocircuito con los mal funcionamiento de su tractor, o que deje de terminales de la bateria al permitir que una Ilave funcionar, o le impida el arrancar. de tuerca o cualquier otto objeto entre en contacto •...
  • Page 59 Inmediatamente prepare su tractor para el al- • Vaciar el dep6sito del carburante poniendo en marcha el motor y dej&ndolo funcionar hasta macenamiento al final de la temporada o si el que el carburante termine el carburador este tractor no se va a usar por 30 dias o m&s. vacio.
  • Page 60 IDENTiFICACION DE PROBLEMAS: Yea la secci6n apropiada en el manual a menos que este dirigido a un centro de servicio Sears. PROBLEMA CAUSA CORRECCION 1. Sin combustible. NO arral3ca 1. Llene el estanque de combustible. 2. Vea "PARA ARRANCAR 2. Motor sin la MOTOR"...
  • Page 61 IDENTIFICACION DE PROBLEMAS: Yea la secci6n apropiada en el manual a menos que este dirigido a un centro de servicio Sears. PROBLEMA CAUSA CORRECCION Perdida de fuerza 3. Acumulaci6n de cesped, hojas y 3. Limpie la parte inferior de la caja (continuado) basura debajo de la segadora.
  • Page 62 IDENTIFICACION DE PROBLEMAS: Yea la secci6n apropiada en el manual a menos que este dirigido a un centro de servicio Sears, PROBLEMA CAUSA CORRECCION Las cuchillas 1. Obstrucci6n en el mecanismo 1, Remueva la obstrucci6n, segadoras no rotan del embrague. 2.
  • Page 63 GUJASUGERIDA PARA lVlEDIR LAS PENDIENTES CON LA VISTA PARA UNA OPERACION SEGURA SOLAMENTE ANDE CUESTA ARRIBA O CUESTA ABAJO Y NO ATRAVIESE EL CERRO 15GRADOS MAX. ADVERTENCIA: Para evitar dafios graves, haga funcionar su tractor arriba y abajo de las pendientes, nunca transversaBmente con respecto a las pendientes.
  • Page 64 NEED MORE Yo_J'([ f_d the asswe_ a_@ more ©n managemyhOmeoCOm _ for £_ee! o Find this and aLL your other product manualsonline. oGet a nswers from ourteam ofhome e xperts. oGet apersonalized maintenanc_ plan foryour h ome. ° Find information and tooLs to help with home projects.
