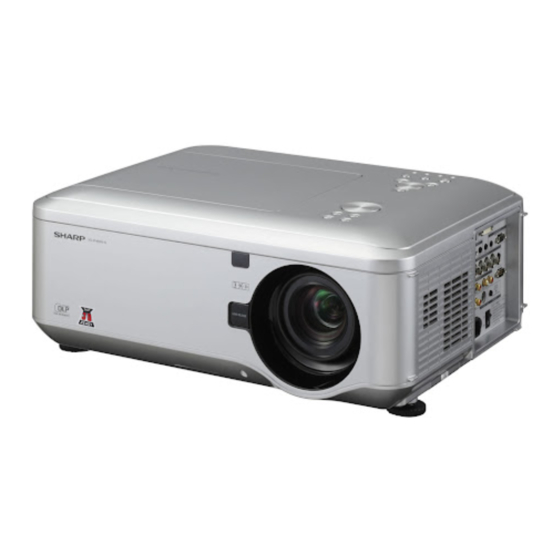

Sharp AN-PH808EX Installation Manual

Hide thumbs

Advertisement

Quick Links

Printed in China
Gedrukt in China
Imprimé en Chine
Impreso en China
9NK5012073200
11P05-CH-NM
Installation Manual
[ENGLISH]
AN-PH808EX
Do not attempt to exchange the lens
AN-PH814EZ
when the projector is installed
hanging from the ceiling. Injury may
AN-PH818EZ
occur if the lens cover and lens fall.
AN-PH823EZ
AN-PH845EZ
2
Push the LENS RELEASE button all the way in and turn the lens
anti-clockwise.
The lens will be disengaged.
LENS RELEASE button
Note
If the anti-theft screw is used to
secure the lens, the lens cannot be
removed when the LENS RELEASE
button is pressed. In this case,
remove the anti-theft screw first.
4
Remove the lens cap from a replacement lens.
Info
If you try to attach the lens to the projector without
removing this cap, the optional lens attachment
part can be damaged.
Using the Anti-Theft Screw
The lens is secured by the above method, but for added security, an anti-theft
screw is supplied to secure the lens more tightly.
The screw is designed to be rather long, and to secure the screw, give it about
40-50 turns.
1
Press STANDBY/ON on the projector or on the remote control
to put the projector into standby mode.
Switch the MAIN POWER switch on the projector to "OFF".
Disconnect the power cord and unplug the power cord from the
AC socket after the cooling fan stops.
STANDBY/ON button
MAIN POWER switch
Power cord
3
Pull the lens out slowly.
5
Insert the replacement lens with the top position mark on it
facing up, and then turn the lens clock-wise until you hear a
click sound.
Make sure that the lens cannot be released even when you try to
turn the lens anti-clockwise and pull it out.
Top position mark
Installationsanleitung
[DEUTSCH]
AN-PH808EX
Versuchen Sie nicht das Objektiv
AN-PH814EZ
auszutauschen, wenn der Projektor
an der Decke hängt. Man kann sich
AN-PH818EZ
verletzen, wenn das Objektiv
herunterfällt.
AN-PH823EZ
AN-PH845EZ
2
Drücken Sie die LENS RELEASE-Taste vollständig hinein und
drehen Sie das Objektiv entgegen den Uhrzeigersinn.
Das Objektiv löst sich.
LENS RELEASE-Taste
Hinweis
Wenn die Diebstahlsicherungsschraube
verwendet wird, um das Objektiv zu
befestigen, kann das Objektiv nicht
entfernt werden, wenn die LENS
RELEASE-Taste gedrückt wird. In
diesem Fall entfernen Sie zuerst die
Diebstahlsicherungsschraube.
4
Entfernen Sie die Objektivkappe vom Ersatzobjektiv.
Info
Wenn Sie versuchen das Objektiv am Projektor
anzubringen, ohne diese Kappe zu entfernen, kann das
Anbauteil für das optionale Objektiv beschädigt werden.
Verwendung der Anti-Diebstahl-Schraube
Das Objektiv wurde mit der oben genannten Methode befestigt, aber als
zusätzliche Sicherheit wurde eine Anti-Diebstahl-Schraube mitgeliefert, um das
Objektiv noch fester zu sichern.
Die Schraube wurde ziemlich groß gemacht und um sie sichern, drehen Sie sie
etwa 40-50 Mal.
1
Drücken Sie am Projektor STANDBY/ON oder auf der Fernbedienung,
um den Projektor in den Standby-Modus zu versetzen.
Schalten Sie den HAUPTSCHALTER am Projektor auf „AUS".
Ziehen Sie das Netzkabel aus dem Netzanschluss und aus der
Netzsteckdose, nachdem der Lüfter angehalten hat.
STANDBY/ON-Taste
HAUPTSCHALTER
Netzkabel
3
Ziehen Sie das Objektiv langsam heraus.
5
Stecken Sie das Ersatzobjektiv mit der oberen
Positionsmarkierung nach oben hinein und dann drehen Sie das
Objektiv in Uhrzeigerrichtung, bis Sie einen Klickton hören.
Achten Sie darauf, dass das Objektiv nicht gelöst werden kann, selbst wenn Sie
versuchen, es entgegen den Uhrzeigersinn zu drehen und es herauszuziehen.
Obere
Positionsmarkierung
