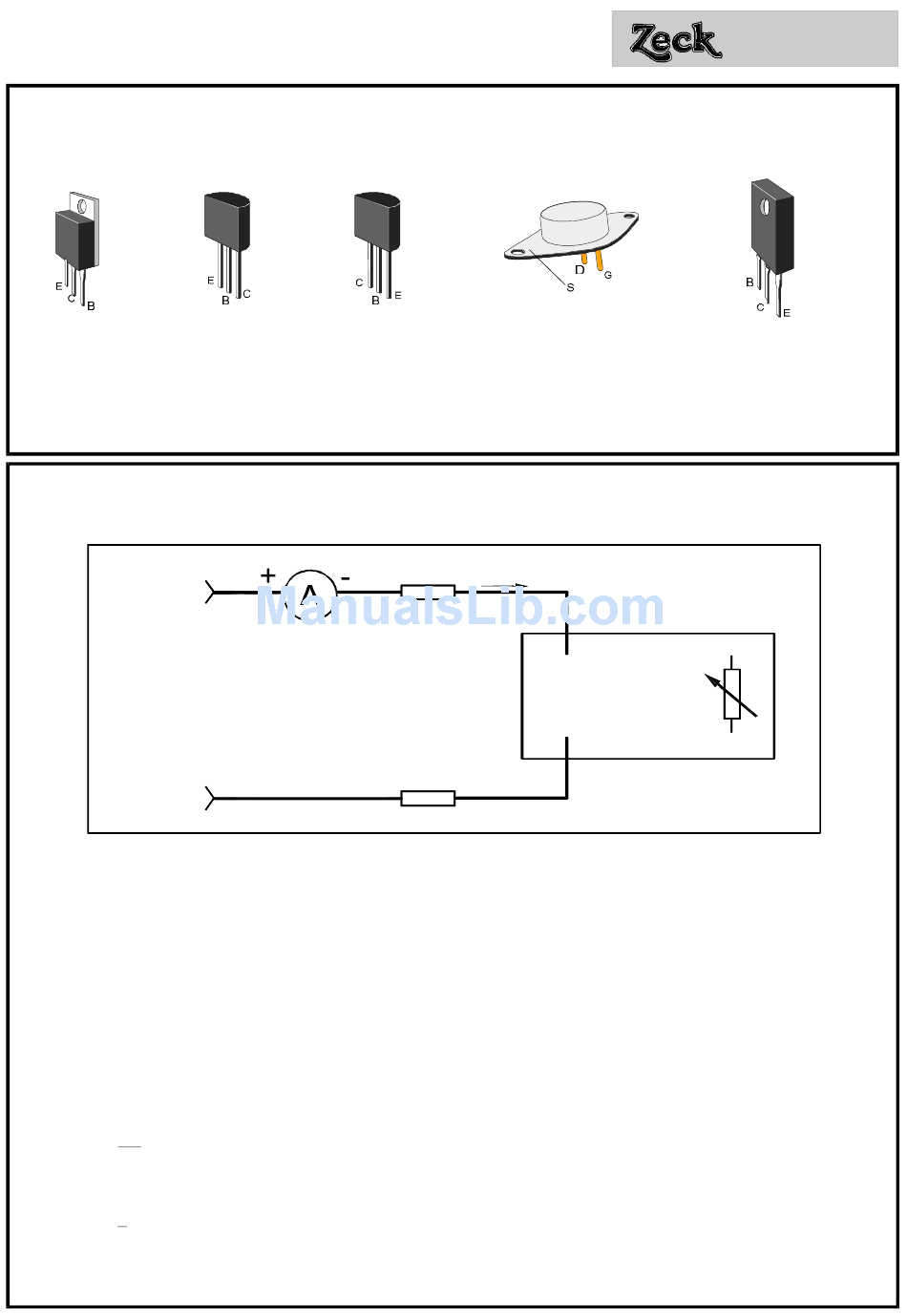

Anschlußbelegungen:
Pinnings:
BF872
MPS A93
BF870
MPS A92
MPS A43
MPS A42
Abb. 1
fig. 1
Abgleich:
Adjustment:
+U1
vom Netzteil
from power supply
-U1
1. Bringen Sie das Gerät nach dem Einschalten in betriebswarmen Zustand.
After switching on, allow the unit to warm up to its operational temperature.
2. Widerstände und mA-Meter in Reihe zur Betriebsspannung schalten, laut Abb. 2
Connect resistors and milliammeter in series with power supply as shown in fig. 2
3. Trimmer R114 auf der Endstufenplatine so einstellen, daß das Messgerät 50mA
Ruhestrom anzeigt.
Adjust trimpot R114 on output power PCB untill milliammeter reads 50mA idle current.
4. Sollte der Ruhestrom nicht auf 50mA einzustellen sein, liegt ein Fehler auf der
Endstufenplatine und/oder der Spannungsversorgung vor.
If the idle current cannot be set to 50mA, suspect output power stage and/or power
supply to be defective.
5. Entfernen Sie die Widerstände und das mA-Meter und stellen Sie die ursprüngliche
Verkabelung wieder her.
Remove milliammeter and resistors and reconnect wiring.
CA-Serie
(c) Zeck-Service
BC546
BC547
BC560
200Ohm
200Ohm
Änderungen vorbehalten
Nachdruck und Vervielfältigung nur mit Genehmigung von Zeck Audio
2SJ50
2SJ56
2SK135
2SK176
10N16
20N16
10P16
20P16
100mA
Endstufenplatine
Output power PCB
CA-Serie
2SA1302
2SA3281
Abb. 2
fig. 2
