Gniazda zasilające i długości kabli ..Ciepło i wentylacja produktu ..Rejestrowanie komputera w firmie Lenovo ..Środowisko operacyjne ...
Page 4
Kończenie wymiany części ..Szybka konfiguracja dysku RAID za pomocą narzędzia konfiguracji LSI MegaRAID BIOS . . . Rozdział 6. Informacje o Instalowanie dysków twardych SATA lub SAS ....odtwarzaniu .
Page 5
Lenovo Solution Center ... Znaki towarowe ....Rozdział 12. Uzyskiwanie informacji, Dodatek C. Uwaga o przepisach. .
Modernizacje zazwyczaj określa się mianem opcji. Części zamienne przeznaczone do instalowania przez klientów określane są mianem Części Wymienianych przez Klienta (Customer Replaceable Units - CRU). Lenovo dostarcza dokumentację z instrukcjami, kiedy klient może zainstalować opcje lub wymienić części CRU. Podczas instalacji lub wymiany części należy ściśle przestrzegać wszystkich instrukcji.
Zapobieganie wyładowaniom elektrostatycznym Ładunki elektrostatyczne, mimo że są bezpieczne dla użytkownika, mogą poważnie uszkodzić elementy i opcje komputera. Niewłaściwe obchodzenie się z częściami wrażliwymi na wyładowania elektrostatyczne może spowodować ich uszkodzenie. Odpakowując opcję lub część CRU, nie należy otwierać antystatycznego opakowania, które ją zawiera aż do momentu instalacji. W przypadku instalowania opcji lub części CRU albo wykonywania jakichkolwiek czynności wewnątrz komputera należy zachować...
wytwarzają ciepło podczas eksploatacji. Dłuższy kontakt z ciałem ludzkim może spowodować podrażnienie, a nawet oparzenie skóry. • Nie należy ładować akumulatora ani włączać komputera, zasilacza ani akcesoriów w pobliżu materiałów łatwopalnych lub wybuchowych. • Produkt jest wyposażony w szczeliny wentylacyjne, wentylatory i radiatory, które zapewniają bezpieczeństwo, komfort i niezawodność...
W komponentach oznaczonych tą etykietą występuje niebezpieczne napięcie, prąd i poziomy energetyczne. Komponenty te nie zawierają części wymagających obsługi. Jeśli istnieje podejrzenie wadliwego działania jednej z tych części, to należy skontaktować się z pracownikiem serwisu. Czyszczenie i konserwacja Komputer i miejsce pracy należy utrzymywać w czystości. Przed czyszczeniem, komputer należy wyłączyć, a następnie odłączyć...
Rozdział 1. Przegląd Niniejszy rozdział zawiera informacje o elementach komputera, jego danych technicznych, programach dostarczonych przez firmę Lenovo oraz o rozmieszczeniu złączy, podzespołów, części na płycie głównej i napędów wewnętrznych. Elementy Niniejsza sekcja zawiera opisy elementów komputera. Podane informacje dotyczą różnych modeli.
Page 14
Łączność • Zintegrowany kontroler sieci Ethernet 100/1000 Mb/s Opcje zarządzania systemem • Możliwość zapisania wyników testu POST • DMI Aplikacja Desktop Management Interface umożliwia wgląd w informacje o wszystkich aspektach komputera, takich jak typ procesora, data instalacji, dołączone drukarki i inne urządzenia peryferyjne, źródła zasilania czy historia czynności konserwacyjnych.
Page 15
Opcje wejścia/wyjścia (we/wy) • Jeden 9-stykowy port szeregowy • Jedno lub więcej złączy Digital Video Interface (DVI) lub DisplayPort (w zależności od modelu) • Jedno złącze Ethernet • Dziesięć złączy USB (Universal Serial Bus) 2.0 (dwa na panelu przednim, osiem na tylnym) •...
Wymienione tu systemy operacyjne zostały certyfikowane lub przetestowane pod kątem kompatybilności przed oddaniem publikacji do druku. Po tej dacie firma Lenovo mogła zidentyfikować dodatkowe systemy operacyjne jako kompatybilne z tym komputerem. Lista ta może ulec zmianie. Aby ustalić, czy dany system operacyjny został...
Tools udostępnia szereg źródeł informacji oraz łatwy dostęp do różnych narzędzi zwiększających komfort i bezpieczeństwo pracy. Aby uzyskać dostęp do programu Lenovo ThinkVantage Tools, wybierz kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools. W tabeli poniżej wymieniono aplikacje, do których można uzyskać dostęp z programu Lenovo ThinkVantage Tools.
Rescue and Recovery należy go najpierw zainstalować. Aby zainstalować program ThinkVantage Rescue and Recovery: 1. Kliknij kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools, a następnie kliknij dwukrotnie ikonę Lepsze tworzenie i odtwarzanie kopii zapasowych. 2. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

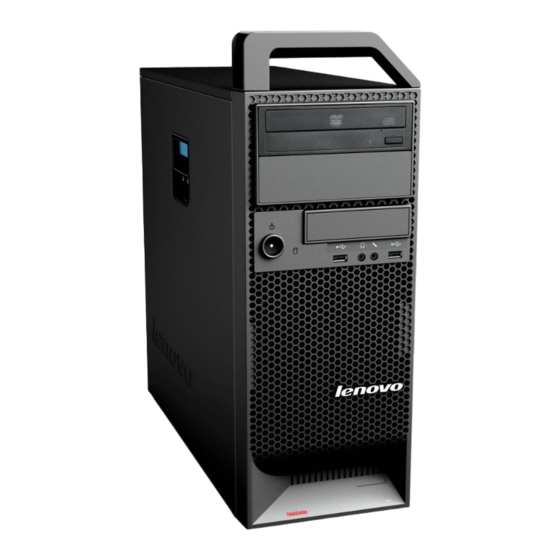

Znajdowanie złączy, elementów sterujących i wskaźników z przodu komputera Rysunek 1 „Rozmieszczenie przednich złączy, elementów sterujących i wskaźników“ na stronie 7 przedstawia rozmieszczenie złączy, elementów sterujących i wskaźników z przodu komputera. Rysunek 1. Rozmieszczenie przednich złączy, elementów sterujących i wskaźników Przycisk wysuwania/zamykania napędu Złącze USB 2.0 optycznego...
Znajdowanie złączy z tyłu komputera Rysunek 2 „Rozmieszczenie tylnych złączy“ na stronie 8 ukazuje rozmieszczenie złączy z tyłu komputera. Niektóre złącza z tyłu komputera oznaczono kolorami pomocnymi w określaniu miejsca podłączania kabli. Rysunek 2. Rozmieszczenie tylnych złączy Złącze kabla zasilającego Złącze wyjścia audio Złącza PS/2 klawiatury i myszy (opcjonalne) Złącze mikrofonu...
Page 21
Złącze Opis Złącze mikrofonu Za jego pomocą przyłącza się do komputera mikrofon, aby rejestrować dźwięki lub korzystać z oprogramowania rozpoznającego mowę. Złącze PS/2 klawiatury Służy do podłączenia klawiatury PS/2. Złącze to jest dostępne, gdy na komputerze (opcjonalne) zainstalowano opcjonalną klawiaturę PS/2 i adapter myszy. Złącze PS/2 myszy (opcjonalne) Służy do podłączenia myszy, trackballa lub innego urządzenia wskazującego korzystającego ze złącza myszy PS/2.
Znajdowanie elementów komputera Rysunek 3 „Rozmieszczenie komponentów“ na stronie 10 ukazuje rozmieszczenie różnych komponentów komputera. Aby zdjąć obudowę - patrz „Zdejmowanie pokrywy komputera“ na stronie 30. Rysunek 3. Rozmieszczenie komponentów Zespół radiatora i wentylatora Dysk twardy lub dysk SSD Wnęka napędu optycznego Element podtrzymujący kartę...
Znajdowanie części na płycie głównej Rysunek 4 „Rozmieszczenie części na płycie głównej“ na stronie 11 ukazuje rozmieszczenie części płyty głównej. Rysunek 4. Rozmieszczenie części na płycie głównej Złącze adaptera PS/2 Zworka Clear CMOS/Recovery Złącze wentylatora mikroprocesora Przednie złącze USB 2 (do podłączania czytnika kart) Złącze zasilania 12 V mikroprocesora Złącze eSATA (do podłączania adaptera eSATA) Mikroprocesor...
Page 24
Wewnętrzne złącze USB Złącze tylnego wentylatora 4-stykowe złącze zasilania Złącza SATA 1 i 2 (złącza SATA 3.0) Złącza SATA 3 i 4 (złącza SATA 2.0) Bateria Złącza SATA/SAS dysku twardego (3) Złącze pamięci 1 (DIMM1) Dysk twardy LED (LSI) Złącze pamięci 5 (DIMM5) Czujnik otwarcia obudowy Złącze pamięci 2 (DIMM2) Przednie złącze USB 1 (do podłączania portów...
Lokalizowanie napędów wewnętrznych Napędy wewnętrzne to urządzenia używane przez komputer do odczytywania i przechowywania danych. W celu zwiększenia wielkości pamięci masowej lub umożliwienia odczytywania innych rodzajów nośników, możesz dodawać napędy. Napędy wewnętrzne instalowane są we wnękach. W niniejszym podręczniku wnęki określane są kolejnymi cyframi — wnęka 1, wnęka 2 itd. Instalując lub wymieniając napęd wewnętrzny, dobrze jest zwrócić...
Etykieta z nazwą typu i modelu komputera Rolę identyfikatora komputera pełni etykieta z jego nazwą typu i modelu. Zwracając się do Lenovo o pomoc, warto podawać te dane, ponieważ ułatwią one serwisantom dokładne ustalenie parametrów komputera i znalezienie rozwiązań zaistniałych problemów.
— patrz „Tworzenie nośników do odtwarzania“ na stronie 57. Ponadto w razie uszkodzenia dysku twardego można w Centrum wsparcia dla klientów Lenovo zamówić dyski Product Recovery. Więcej informacji na temat kontaktowania się z Centrum wsparcia dla klientów można znaleźć...
Używanie niebieskiego przycisku ThinkVantage Na niektórych klawiaturach znajduje się niebieski przycisk ThinkVantage. Umożliwia on dostęp do rozbudowanego lokalnego systemu pomocy oraz centrum informacyjnego firmy Lenovo. Na komputerze z systemem operacyjnym Windows 7 naciśnięcie przycisku ThinkVantage powoduje otwarcie aplikacji SimpleTap. Więcej informacji — patrz „SimpleTap“ na stronie 5.
Ustawianie głośności z pulpitu Regulator głośności na pulpicie jest dostępny w postaci ikony głośności na pasku zadań. Ikona ta jest umieszczona w prawym dolnym rogu pulpitu systemu Windows. W celu ustawienia głośności kliknij tę ikonę i przesuń suwak w górę lub w dół albo kliknij ikonę Wycisz i zupełnie wyłącz dźwięk. Jeśli ikony głośności nie ma na pasku narzędzi, zajrzyj do tematu „Dodawanie ikony głośności do paska narzędzi“...
Jeśli komputer jest wyposażony w napęd DVD z funkcją nagrywania, możesz na nim nagrywać dyski CD i DVD. W tym celu wykonaj następujące czynności: 1. Kliknij kolejno opcje Start ➙ Wszystkie programy ➙ Corel DVD MovieFactory Lenovo Edition. 2. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
W poniższych rozdziałach zamieszczono informacje dotyczące urządzania miejsca pracy, rozmieszczania urządzeń komputerowych i zasad BHP w trakcie pracy przy komputerze. Firma Lenovo z pełną determinacją dąży do zapewnienia osobom upośledzonym lepszego dostępu do technologii informatycznych. W związku z tym poniżej zamieszczamy informacje, które pomogą osobom z upośledzeniem słuchu, wzroku i ruchu w pełni wykorzystać...
Monitor należy ustawić tak, aby górny brzeg ekranu lub obszar leżący bezpośrednio pod nim znalazł się na poziomie wzroku. Monitor powinien się znajdować w optymalnej odległości dla wzroku, wynoszącej zazwyczaj od 51 do 61 cm (20"-24") i w takim miejscu, aby można było na niego patrzeć, nie przekręcając głowy.
Zarejestrowanie komputera pozwoli również firmie Lenovo na wysyłanie ewentualnych informacji technicznych i powiadomień o możliwościach modernizacji. Rejestracja komputera powoduje wprowadzenie do bazy danych informacji, dzięki którym firma Lenovo może się z Tobą kontaktować w razie akcji zwrotu produktów czy innych poważnych problemów. Ponadto w niektórych krajach/regionach zarejestrowani użytkownicy mogą...
Page 34
Informacje o kablach zasilających i ich numery katalogowe — patrz: http://www.lenovo.com/powercordnotice ThinkStation Podręcznik użytkownika...
Blokowanie pokrywy komputera Zablokowanie pokrywy komputera pomaga zapobiec nieuprawnionemu dostępowi do jego podzespołów. Na pokrywie komputera znajduje się stacyjka . Kluczyki do pokrywy przyczepione są z tyłu komputera. Dla bezpieczeństwa przechowuj kluczyki w bezpiecznym miejscu, gdy nie są używane. Rysunek 7. Blokowanie pokrywy komputera ThinkStation Podręcznik użytkownika...
Instalowanie linki z kłódką Komputer wyposażono w linkę z kłódką uniemożliwiającą zdjęcie pokrywy. Rysunek 8. Instalowanie linki z kłódką Rozdział 4. Bezpieczeństwo...
Jest to taka sama linka, jakiej używa się w przypadku wielu komputerów notebook. Zintegrowaną linkę zabezpieczającą możesz zamówić bezpośrednio z Lenovo. Wyszukaj hasło Kensington pod adresem: http://www.lenovo.com/support Rysunek 9. Wbudowana blokada kablowa Używanie haseł...
Ochrona danych przed wirusami Na komputerze jest preinstalowany program antywirusowy, który pomaga chronić przed wirusami, wykrywać je oraz likwidować. Lenovo dostarcza na komputerze pełną wersję oprogramowania antywirusowego z bezpłatną 30-dniową subskrypcją. Po 30 dniach należy odnowić licencję, aby dalej otrzymywać aktualizacje oprogramowania antywirusowego.
Uwaga: Nie wolno otwierać komputera ani próbować naprawy przed zapoznaniem się z rozdziałem „Ważne informacje dotyczące bezpieczeństwa“ na stronie v. Uwagi: 1. Należy używać jedynie części komputerowych dostarczanych przez firmę Lenovo. 2. Podczas instalowania i wymiany opcji należy korzystać z odpowiednich instrukcji w niniejszej sekcji, w połączeniu z instrukcjami dołączonymi do opcji.
Zdejmowanie pokrywy komputera Uwaga: Nie wolno otwierać komputera ani próbować naprawy przed zapoznaniem się z rozdziałem „Ważne informacje dotyczące bezpieczeństwa“ na stronie v. Sekcja ta zawiera instrukcje dotyczące zdejmowania pokrywy komputera. ZAGROŻENIE: Przed zdjęciem pokrywy wyłącz komputer i odczekaj od trzech do pięciu minut, aż ostygnie. Aby zdjąć...
Sekcja ta zawiera instrukcje dotyczące wyjmowania i ponownego zakładania obejmy przedniej. Aby wyjąć lub ponownie założyć obejmę przednią: 1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych. 2. Zdejmij pokrywę komputera. Patrz „Zdejmowanie pokrywy komputera“ na stronie 30. 3.
Page 44
Sekcja ta zawiera instrukcje dotyczące instalowania lub wymiany karty PCI. Komputer wyposażono w standardowe gniazdo kart PCI, dwa gniazda kart PCI Express x4 oraz dwa gniazda kart graficznych PCI Express x16. Aby zainstalować lub wymienić kartę PCI: 1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych. 2.
Page 45
b. Jeśli karta jest umocowana zatrzaskiem, naciśnij go , jak to pokazano na rysunku, aby go odblokować. Chwyć kartę i delikatnie wyciągnij ją z gniazda. Rysunek 13. Wyjmowanie karty PCI 5. Wyjmij nową kartę PCI z opakowania antystatycznego. Rozdział 5. Instalowanie lub wymiana sprzętu...
6. Zainstaluj nową kartę w odpowiednim gnieździe na płycie systemowej. Patrz „Znajdowanie części na płycie głównej“ na stronie 11. Rysunek 14. Instalowanie karty PCI 7. Pchnij element podtrzymujący kartę adaptera do pozycji zamkniętej, aby zabezpieczyć kartę PCI. Co dalej: • Aby zająć się innym elementem sprzętu, przejdź do odpowiedniej sekcji. •...
Page 47
• Używaj modułów DDR3 RDIMM o wielkości 2 GB, 4 GB, 8 GB, 16 GB lub 32 GB w dowolnej kombinacji, maksymalnie do 256 GB. • Zawsze instaluj moduły DIMM zgodnie z kolejnością numeryczną wskazaną w temacie „Znajdowanie części na płycie głównej“ na stronie 11. Aby zainstalować...
Page 48
• Jeśli wymieniasz stary moduł pamięci, otwórz zaciski podtrzymujące i delikatnie wyciągnij moduł z gniazda pamięci. Rysunek 16. Wyjmowanie modułu pamięci • Jeśli instalujesz moduł pamięci, otwórz zaciski podtrzymujące gniazdo pamięci, w którym chcesz zainstalować nowy moduł pamięci. Rysunek 17. Otwieranie zacisków podtrzymujących ThinkStation Podręcznik użytkownika...
8. Umieść nowy moduł pamięci nad gniazdem pamięci. Upewnij się, że wycięcie w module pamięci jest prawidłowo dopasowane do wypustu w gnieździe na płycie systemowej. Wciśnij moduł pamięci w gniazdo, aż zamkną się zaciski podtrzymujące. Rysunek 18. Instalowanie modułu pamięci 9.
Page 50
1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych. 2. Zdejmij pokrywę komputera. Patrz „Zdejmowanie pokrywy komputera“ na stronie 30. 3. Zdejmij przednią obejmę. Patrz „Zdejmowanie i ponowne instalowanie przedniej obejmy“ na stronie 30. 4. W zależności od tego, czy instalujesz, czy wymieniasz napęd optyczny, wykonaj jedną z następujących czynności: •...
Page 51
6. Wsuń nowy napęd optyczny do wnęki napędu od przodu komputera, aż zaskoczy na miejsce. Rysunek 22. Instalowanie napędu optycznego 7. Podłącz kabel sygnałowy i zasilający do nowego dysku optycznego. Rysunek 23. Podłączanie napędu optycznego 8. Ponownie załóż przednią osłonę. Patrz „Zdejmowanie i ponowne instalowanie przedniej obejmy“ na stronie 30.
Co dalej: • Aby zająć się innym elementem sprzętu, przejdź do odpowiedniej sekcji. • Aby zakończyć instalowanie lub wymianę, patrz „Kończenie wymiany części“ na stronie 55. Instalowanie lub wymiana dysku twardego Uwaga: Nie wolno otwierać komputera ani próbować naprawy przed zapoznaniem się z rozdziałem „Ważne informacje dotyczące bezpieczeństwa“...
Page 53
6. Delikatnie wygnij boki niebieskiego wspornika, aby wyjąć z niego dysk twardy. 7. Aby zainstalować nowy napęd dysku twardego we wsporniku, delikatnie wygnij wspornik i dopasuj elementy wspornika do otworów w napędzie. Rysunek 25. Instalowanie dysku twardego we wsporniku Informacja: W przypadku instalacji 2,5-calowego twardego dysku należy go najpierw zainstalować w 2,5- lub 3,5-calowym wsporniku konwertera.
Page 54
8. Wsuń nowy dysk twardy i wspornik do wnęki, aż zaskoczy na miejsce. Rysunek 27. Instalowanie dysku twardego 9. Podłącz kabel sygnałowy i zasilający do nowego dysku twardego. Rysunek 28. Podłączanie dysku twardego SATA ThinkStation Podręcznik użytkownika...
Informacja: Jeśli instalujesz dysk twardy SAS, należy najpierw podłączyć kabel sygnałowy i kabel zasilający do adaptera SAS-do-SATA, a następnie podłączyć adapter do dysku twardego SAS. Rysunek 29. Podłączanie dysku twardego SAS Co dalej: • Aby zająć się innym elementem sprzętu, przejdź do odpowiedniej sekcji. •...
Page 56
6. W przypadku wymiany modułu obsługującego dysk twardy naciśnij ku sobie dwie klapki plastikowych wypustek i podnieś ten moduł, aby odłączyć go od płyty głównej. Rysunek 30. Usuwanie modułu obsługującego dysk twardy 7. Aby zainstalować nowy moduł obsługujący dysk twardy, wyrównaj otwory w tym module z plastikowymi wypustkami na płycie głównej i umieść...
8. Ponownie zainstaluj zespół radiatora i wentylatora. Patrz „Wymiana zespołu radiatora i wentylatora“ na stronie 51. 9. Zamknij zatrzask elementu podtrzymującego kartę adaptera. Co dalej: • Aby zająć się innym elementem sprzętu, przejdź do odpowiedniej sekcji. • Aby zakończyć instalowanie lub wymianę, patrz „Kończenie wymiany części“ na stronie 55. Wymiana czytnika kart Uwaga: Nie wolno otwierać...
Page 58
6. Naciśnij niebieski zatrzask podtrzymujący i wyjmij czytnik kart z obudowy. Rysunek 32. Wyjmowanie czytnika kart 7. Załóż obejmę z boku nowego czytnika kart. Rysunek 33. Zakładanie obejmy czytnika kart ThinkStation Podręcznik użytkownika...
8. Wsuwaj nowy czytnik kart do wnęki, aż zaskoczy na miejsce. Rysunek 34. Instalowanie czytnika kart 9. Ponownie podłącz kabel czytnika kart do przedniego złącza USB na płycie głównej. Patrz „Znajdowanie części na płycie głównej“ na stronie 11. 10. Ponownie załóż przednią osłonę. Patrz „Zdejmowanie i ponowne instalowanie przedniej obejmy“ na stronie 30.
„Uwaga dotycząca baterii litowej“ w Podręczniku na temat bezpieczeństwa i gwarancji ThinkStation zawiera informacje o wymianie i utylizacji baterii. Aby wymienić akumulator: 1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych. 2. Zdejmij pokrywę komputera. Patrz „Zdejmowanie pokrywy komputera“ na stronie 30. 3.
Page 61
Chociaż komputer nie zawiera ruchomych części (z wyjątkiem kabla zasilającego), bezpieczeństwo i konieczność zachowania zgodności z właściwą certyfikacją (UL) (Underwriters Laboratories) wymaga zamieszczenia poniższych ostrzeżeń. ZAGROŻENIE: Niebezpieczne ruchome części. Nie dotykać. ZAGROŻENIE: Nie wolno zdejmować obudowy zasilacza ani usuwać jakiejkolwiek części, do której dołączono etykietę...
Page 62
5. Połóż komputer na boku i wykręć pięć wkrętów mocujących zespół zasilacza z tyłu obudowy. Rysunek 37. Wykręcanie wkrętów zespołu zasilacza 6. Naciśnij zatrzask zespołu zasilacza . Przesuń zespół zasilacza do przodu komputera, a następnie wyjmij z obudowy. 7. Upewnij się, że nowy zespół zasilacza jest prawidłowy. 8.
9. Wkręć pięć wkrętów mocujących zespół zasilacza. Informacja: Używaj tylko wkrętów dostarczonych przez firmę Lenovo. 10. Ponownie podłącz kable zespołu zasilacza do płyty głównej i wszystkich napędów. 11. Przypnij kable zasilacza klipsami i opaskami w obudowie. Co dalej: • Aby zająć się innym elementem sprzętu, przejdź do odpowiedniej sekcji.
Page 64
6. Postępuj zgodnie z poniższymi podpunktami w celu wykręcenia czterech wkrętów mocujących zespół radiatora i wentylatora do płyty głównej: a. Częściowo wykręć wkręt , całkowicie wykręć wkręt , a następnie całkowicie wykręć wkręt b. Częściowo wykręć wkręt , całkowicie wykręć wkręt , a następnie całkowicie wykręć...
Co dalej: • Aby zająć się innym elementem sprzętu, przejdź do odpowiedniej sekcji. • Aby zakończyć instalowanie lub wymianę, patrz „Kończenie wymiany części“ na stronie 55. Wymiana zespołu wentylatora tylnego Uwaga: Nie wolno otwierać komputera ani próbować naprawy przed zapoznaniem się z rozdziałem „Ważne informacje dotyczące bezpieczeństwa“...
6. Zainstaluj nowy zespół wentylatora tylnego, dopasowując nowe gumowe zaczepy do otworów w obudowie i wpychając zaczepy do otworów. 7. Pociągnij za końce gumowych zaczepów, mocując zespół wentylatora tylnego. Rysunek 40. Instalowanie zespołu wentylatora tylnego 8. Podłącz kabel zespołu wentylatora tylnego do złącza wentylatora tylnego na płycie głównej. Co dalej: •...
9. Aby zaktualizować konfigurację - patrz Rozdział 7 „Używanie programu Setup Utility“ na stronie 65. Informacja: W większości krajów Lenovo wymaga zwrotu uszkodzonej części wymienianej przez klienta (CRU). Informacje na ten temat dostarczane są z wymienianą częścią lub wkrótce po jej dostarczeniu.
że przed włączeniem funkcji programu Rescue and Recovery należy go najpierw zainstalować. Aby zainstalować program Rescue and Recovery: a. Kliknij kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools, a następnie kliknij dwukrotnie ikonę Lepsze tworzenie i odtwarzanie kopii zapasowych.
USB. Aby utworzyć nośniki do odtwarzania w systemie operacyjnym Windows 7, kliknij kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools ➙ Dyski Factory Recovery. Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
1. Na pulpicie systemu Windows kliknij kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools ➙ Lepsze tworzenie i odtwarzanie kopii zapasowych. Spowoduje to otwarcie programu Rescue and Recovery. 2. W głównym oknie programu Rescue and Recovery kliknij strzałkę Launch advanced Rescue and Recovery (Uruchom zaawansowane opcje programu Rescue and Recovery).
W sekcji tej znajdują się instrukcje dotyczące tworzenia nośnika ratunkowego. Aby utworzyć nośnik ratunkowy w systemie operacyjnym Windows 7: 1. Na pulpicie systemu Windows kliknij kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools ➙ Lepsze tworzenie i odtwarzanie kopii zapasowych. Spowoduje to otwarcie programu Rescue and Recovery.
Reinstalowanie preinstalowanych aplikacji Sekcja ta zawiera instrukcje dotyczące ponownego instalowania preinstalowanych aplikacji. Aby ponownie zainstalować wybrane aplikacje preinstalowane na swoim komputerze Lenovo: 1. Włącz komputer. 2. Przejdź do katalogu C:\SWTOOLS. 3. Otwórz folder APPS. W folderze APPS znajduje się kilka podfolderów, których nazwy odpowiadają...
• Aby w systemie ponownie zainstalować najpopularniejsze komercyjnie dostępne programy, poszukaj dokładnych informacji w Pomocy systemu Microsoft Windows. • Aby reinstalować wybrane aplikacje zainstalowane fabrycznie przez Lenovo: 1. Włącz komputer. 2. Przejdź do katalogu C:\SWTOOLS.
Reinstalowanie sterowników urządzenia Aby dowiedzieć się więcej na temat reinstalowania sterownika urządzenia zamontowanego w komputerze, zajrzyj do dokumentacji tego urządzenia. Reinstalacja sterowników urządzeń powoduje zmianę dotychczasowej konfiguracji komputera. Dlatego operację tę należy wykonywać tylko w celu usunięcia problemów z komputerem. Więcej informacji na temat reinstalowania sterowników urządzeń...
Uwarunkowania dotyczące hasła Hasło może być dowolną kombinacją maksymalnie 64 znaków alfanumerycznych. Ze względów bezpieczeństwa zaleca się używanie tzw. silnych haseł, które trudno jest złamać. Aby ustawić silne hasło, skorzystaj z następujących wytycznych: • Hasło powinno mieć co najmniej osiem znaków. •...
Kasowanie utraconego lub zapomnianego hasła (kasowanie pamięci CMOS) Sekcja ta zawiera instrukcje usuwania utraconych lub zapomnianych haseł, takich jak hasło użytkownika. Aby skasować zapomniane hasło: 1. Wyjmij wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Następnie odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera.
Informacja: Nie wszystkie dyski mogą być wykorzystywanego jako startowe. 1. Wyłącz komputer. 2. Włącz komputer, równocześnie kilkakrotnie naciskając i zwalniając klawisz F12. Kiedy zostanie wyświetlone okno z prośbą o wybór urządzenia startowego (Please select boot device), zwolnij klawisz F12. 3. Wybierz żądane urządzenie startowe i naciśnij klawisz Enter. Komputer uruchomi się z wybranego urządzenia.
4. Naciśnij klawisz F10, aby zapisać zmiany i wyjść z programu Setup Utility. Naciśnij klawisz Enter po pytaniu o potwierdzenie wyjścia z programu. • Włączenie funkcji wznawiania działania po utracie zasilania Funkcja ta umożliwia wznowienie działania komputera z chwilą przywrócenia zasilania po jego nagłej utracie.
• Jeśli na komputerze zainstalowano od zera do trzech dysków twardych SATA lub SSD, nie jest potrzebny żaden moduł do ich obsługi. • Jeśli na komputerze zainstalowano dysk twardy SAS, potrzebny jest moduł obsługi dysków twardych SAS (jeden na trzy dyski twarde). Więcej informacji dotyczących korzystania z modułu do obsługi dysku twardego —...
Page 85
3. Zostanie wyświetlonych pięć następujących opcji. Za pomocą klawiszy strzałek w górę i w dół zaznacz jedną z opcji. Po skonfigurowaniu opcji naciśnij klawisz Tab lub Enter, aby przejść do następnej opcji. a. Name: nazwa woluminu. Można użyć nazwy domyślnej lub wpisać preferowaną nazwę. b.
• Procedury opisane w tej sekcji mają stanowić wprowadzenie do szybkiej konfiguracji podstawowych funkcji RAID za pomocą adaptera LSI MegaRAID SAS. Informacje dotyczące bardziej zaawansowanej konfiguracji można znaleźć w pełnej wersji przewodnika MegaRAID SAS Software User Guide dostępnej na stronie http://support.lenovo.com/pl_PL/guides-and-manuals/detail.page?DocID=UM007543. Niniejszy rozdział zawiera następujące tematy: •...
Otwieranie narzędzia konfiguracji LSI MegaRAID BIOS W tej sekcji znajdują się instrukcje dotyczące otwierania narzędzia konfiguracji LSI MegaRAID BIOS. Aby otworzyć narzędzie konfiguracji LSI MegaRAID BIOS, wykonaj następujące czynności: 1. Podczas uruchamiania komputera postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 2.
Usuwanie woluminów RAID za pomocą narzędzia konfiguracji LSI MegaRAID BIOS W tej sekcji znajdują się instrukcje dotyczące usuwania woluminów RAID za pomocą narzędzia konfiguracji LSI MegaRAID BIOS. Aby usunąć woluminy RAID za pomocą narzędzia konfiguracji LSI MegaRAID BIOS, wykonaj następujące czynności: 1.
łatwością zaktualizować, uruchamiając komputer za pomocą dysku do aktualizacji programów systemowych lub uruchamiając specjalny program aktualizacyjny z systemu operacyjnego. Lenovo może wprowadzać zmiany i udoskonalenia do POST i BIOS. Publikowane aktualizacje są dostępne jako pliki do pobrania z serwisu WWW Lenovo, pod adresem http://www.lenovo.com. Instrukcje stosowania aktualizacji programów systemowych POST i BIOS są...
Aktualizowanie systemu BIOS z poziomu systemu operacyjnego Informacja: Jako że Lenovo stale ulepsza swoje serwisy WWW, treść stron WWW może ulec zmianie bez uprzedzenia - w tym treść przywołana w poniższej procedurze. Aby zaktualizować system BIOS z poziomu systemu operacyjnego: 1.
„Używanie programu System Update“ na stronie 80 Pobieranie najnowszych sterowników urządzeń dla komputera Informacja: Jako że Lenovo stale ulepsza swoje serwisy WWW, treść stron WWW może ulec zmianie bez uprzedzenia - w tym treść przywołana w poniższej procedurze. Najnowsze sterowniki urządzeń można pobrać i zainstalować z serwisu WWW Lenovo: Uwaga: Nie pobieraj najnowszych sterowników urządzeń...
Używanie programu System Update Aplikacja System Update pomaga utrzymać aktualność aplikacji zainstalowanych na komputerze. Pakiety aktualizacyjne są przechowywane na serwerach firmy Lenovo i można je pobierać z serwisu WWW wsparcia Lenovo. Pakiety aktualizacyjne mogą zawierać aplikacje, sterowniki urządzeń, aktualizacje systemu BIOS oraz aktualizacje oprogramowania.
Czyszczenie komputera Co pewien czas warto czyścić komputer, chroniąc w ten sposób zewnętrzne powierzchnie i zwiększając prawdopodobieństwo bezawaryjnej pracy urządzenia. ZAGROŻENIE: Przed rozpoczęciem czyszczenia komputera i ekranu koniecznie wyłącz zasilanie komputera i monitora. Komputer Do czyszczenia malowanych powierzchni obudowy komputera używaj szmatki nasączonej łagodnymi środkami czyszczącymi.
• Prowadź dziennik wykonywanych czynności. Możesz w nim odnotowywać najważniejsze zmiany sprzętu i oprogramowania, aktualizacje sterowników urządzeń, przejściowe problemy i sposoby ich rozwiązania oraz wszelkie drobne usterki. Dziennik ułatwi Tobie oraz serwisantom Lenovo ustalenie źródeł problemów: czy była to wymiana sprzętu, zmiana oprogramowania, czy też inna dokonana operacja.
Page 95
3. Wyłącz komputer i wszystkie podłączone do niego urządzenia. Głowica odczytu/zapisu na dysku zostanie automatycznie zatrzymana w obszarze pozbawionym danych. Takie rozwiązanie zapobiega ewentualnym uszkodzeniom dysku. 4. Odłącz kable zasilające od gniazd elektrycznych. 5. Odłącz kable komunikacyjne (modemowe, sieciowe itp.) najpierw od gniazd elektrycznych, a następnie ich drugie końce od komputera.
Informacja: Jeśli nie można usunąć problemu, należy oddać komputer do serwisu. Listę numerów telefonów do działu serwisu i wsparcia można znaleźć w Podręczniku na temat bezpieczeństwa i gwarancji ThinkStation dołączonym do komputera lub w serwisie WWW wsparcia Lenovo pod adresem http://www.lenovo.com/support/phone.
Panel sterowania ➙ System i zabezpieczenia ➙ System ➙ Ochrona systemu ➙ Przywracanie systemu. Jeśli problem nadal występuje, przejdź do następnego etapu. 6. Użyj programów diagnostycznych. Więcej informacji — patrz „Lenovo Solution Center“ na stronie 102. • Jeśli programy diagnostyczne wykryją awarię sprzętu, skontaktuj się z Centrum wsparcia dla klientów Lenovo.
2. Za pomocą programów diagnostycznych sprawdź, czy komputer działa poprawnie. 3. Ponownie zainstaluj nowe opcjonalne urządzenie lub aplikację zgodnie z instrukcjami producenta. Kliknij nagłówek problemu na liście poniżej: • „Problemy z dźwiękiem“ na stronie 87 • „Problemy z dyskiem CD“ na stronie 88 •...
• Upewnij się, że sterowniki urządzenia audio są poprawnie zainstalowane. Dokładniejsze informacje znajdziesz w Pomocy systemu Microsoft Windows. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
68. Należy pamiętać, że w niektórych modelach kolejność startowa jest predefiniowana i nie można jej zmienić. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
Page 102
• Zamknij wszystkie otwarte pliki, wyłącz komputer, a następnie uruchom go ponownie. • Spróbuj ustawić mniejszą rozdzielczość ekranu albo głębię kolorów. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103. Komunikat o nieprawidłowym dysku lub niewykryciu dysku Objaw: Komunikat o nieprawidłowym dysku lub niewykryciu dysku.
Więcej informacji — patrz „Używanie obszaru roboczego Rescue and Recovery“ na stronie 59. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
• Jeśli używasz klawiatury albo myszy USB, upewnij się, że obsługa złączy USB jest włączona w ustawieniach systemu BIOS. Patrz „Udostępnianie urządzenia“ na stronie 67. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
Page 106
Jeśli tak, rozwiązać problem powinno wyłączenie tej opcji lub zmiana ustawionej w niej wartości. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
wszelkie urządzenia emitujące pole magnetyczne dalej od komputera. Jeśli problem nadal występuje, wykonaj następujące czynności: 1. Wyłącz monitor (przenoszenie włączonego kolorowego monitora może spowodować trwałe zniekształcenie kolorów). 2. Dopasuj umiejscowienie monitora względem innych urządzeń w taki sposób, aby były od siebie oddalone o co najmniej 305 mm.
Page 108
Kabel sieciowy musi być solidnie podłączony do złącza sieci Ethernet w komputerze oraz złącza RJ45 w koncentratorze. Maksymalna dopuszczalna odległość między komputerem a koncentratorem to 100 metrów. Jeśli problem występuje mimo poprawnego podłączenia kabla i zachowania odpowiedniej odległości, spróbuj użyć innego kabla. •...
W celu ustalenia zasobów wymaganych przez kartę zajrzyj do dokumentacji karty (oraz dokumentacji wszystkich innych zainstalowanych kart). Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
• Upewnij się, że urządzenie oraz jego wszystkie niezbędne sterowniki są poprawnie zainstalowane. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
„Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103. Szczegółowe instrukcje instalowania pamięci — patrz „Instalowanie lub wymiana modułu pamięci“ na stronie 34. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
• Upewnij się, że karta portu szeregowego (jeśli włożono ją do komputera) jest poprawnie zainstalowana i mocno osadzona. Jeżeli te czynności nie doprowadzą do rozwiązania problemu, uruchom program Lenovo Solution Center. Jeśli potrzebujesz pomocy technicznej — patrz Rozdział 12 „Uzyskiwanie informacji, pomocy i serwisu“ na stronie 103.
• Zresetuj urządzenie, odłączając, a następnie ponownie podłączając jego wtyk USB. Jeśli wykonanie opisanych czynności nie przyniesie rezultatu, sprawdź działanie złącza USB za pomocą narzędzi diagnostycznych (odpowiednie instrukcje znajdziesz w temacie „Lenovo Solution Center“ na stronie 102). Jeśli urządzenie USB ma własne narzędzia diagnostyczne, skorzystaj z nich. Jeśli potrzebujesz pomocy technicznej —...
Windows XP, najnowsze informacje dotyczące diagnostyki znajdziesz na stronie http://www.lenovo.com/diagnose. Aby uruchomić program Lenovo Solution Center w systemie operacyjnym Windows 7, kliknij kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools ➙ Diagnostyka systemowa. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
Program Lenovo ThinkVantage Tools udostępnia szereg źródeł informacji oraz łatwy dostęp do różnych narzędzi zwiększających komfort i bezpieczeństwo pracy. Aby uzyskać dostęp do programu Lenovo ThinkVantage Tools, wybierz kolejno opcje Start ➙ Wszystkie programy ➙ Lenovo ThinkVantage Tools. Lenovo Welcome Program Lenovo Welcome zapozna Cię...
• Znalezienie numerów telefonów serwisu i wsparcia dla danego kraju lub regionu. • Znalezienie najbliższego dostawcy usług. Serwis WWW wsparcia Lenovo Informacje o pomocy technicznej są dostępne w serwisie WWW Lenovo pod adresem http://www.lenovo.com/support W niniejszym serwisie znajdują się najnowsze informacje dotyczące wsparcia, między innymi: •...
ThinkStation dołączony do komputera. Musisz zachować dowód zakupu w celu uzyskania serwisu gwarancyjnego. Listę telefonów do działu wsparcia Lenovo w swoim kraju lub regionie można znaleźć pod adresem http://www.lenovo.com/support/phone lub w Podręczniku na temat bezpieczeństwa i gwarancji ThinkStation dołączonym do komputera.
Dostępność tych usług oraz ich nazewnictwo są różne w poszczególnych krajach i regionach. Więcej informacji na temat tych usług znajdziesz w serwisie WWW Lenovo pod adresem http://www.lenovo.com ThinkStation Podręcznik użytkownika...
Dodatek A. Szybkość pamięci systemowej Rodziny mikroprocesorów Intel Xeon kompatybilne z tym komputerem ThinkStation wyposażono w zintegrowany kontroler pamięci, zapewniający mikroprocesorowi bezpośredni dostęp do pamięci systemowej. Z powodu takiej konstrukcji szybkość pamięci systemowej zależy od wielu czynników, w tym modelu i typu mikroprocesora oraz typu, szybkości, wielkości oraz liczby zainstalowanych modułów DIMM.
Jednakże cała odpowiedzialność za ocenę przydatności i sprawdzenie działania produktu, programu lub usługi, pochodzących od innego producenta, spoczywa na użytkowniku. Firma Lenovo może posiadać patenty lub złożone wnioski patentowe na towary i usługi, o których mowa w niniejszej publikacji. Przedstawienie tej publikacji nie daje żadnych uprawnień licencyjnych do tychże patentów.
Niektóre z pomiarów mogły być estymowane przez ekstrapolację. Rzeczywiste wyniki mogą być inne. Użytkownicy powinni we własnym zakresie sprawdzić odpowiednie dane dla ich środowiska. Znaki towarowe Następujące nazwy są znakami towarowymi Lenovo w Stanach Zjednoczonych i/lub w innych krajach: Lenovo Logo Lenovo Rescue and Recovery...
• Consult an authorized dealer or service representative for help. Lenovo is not responsible for any radio or television interference caused by using other than specified or recommended cables and connectors or by unauthorized changes or modifications to this equipment.
Page 124
Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse B.
Page 125
Japońskie oświadczenie zgodności produktów podłączanych do gniazdek sieci elektrycznej, w których płynie prąd o natężeniu nie przekraczającym 20 A na fazę Informacje na temat serwisowania produktów marki Lenovo na Tajwanie Keyboard and mouse compliance statement for Taiwan Dodatek C. Uwaga o przepisach...
WEEE można znaleźć pod adresem http://www.lenovo.com/lenovo/environment. Informacje o przetwarzaniu wtórnym Lenovo zachęca do odpowiedzialnego przetwarzania wtórnego niepotrzebnych urządzeń informatycznych (IT). Firma Lenovo oferuje różnorodne programy i usługi pomocne przy takim przetwarzaniu. Informacje dotyczące przetwarzania wtórnego produktów Lenovo — patrz: http://www.lenovo.com/recycling...
A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.
środowisko i zdrowie ludzkie w związku z obecnością substancji niebezpiecznych. Właściwy sposób pozbywania się baterii i akumulatorów — patrz: http://www.lenovo.com/lenovo/environment Dodatek D. Informacje o WEEE i przetwarzaniu wtórnym...
POST/BIOS klawiatura, wymiana komponenty, wewnętrzne kopie zapasowe, tworzenie i odtwarzanie bateria, wymiana bezpieczeństwo BIOS, aktualizowanie 77–78 Lenovo Solution Center Lenovo ThinkVantage Tools Lenovo Welcome 5, 103 linka zabezpieczająca, bezpieczeństwo centrum wsparcia dla klientów CMOS, kasowanie kończenie instalacji moduł obsługujący dysk twardy, wymiana czyszczenie myszy optycznej moduł...
Page 132
Ś oprogramowanie odtwarzanie środowisko pracy oprogramowanie antywirusowe tworzenie i używanie nośnika ratunkowego gniazda tworzenie i odtwarzanie kopii zapasowych instalowanie, wymiana tworzenie i używanie płyta główna nośniki do odtwarzania moduł pamięci tymczasowe urządzenie startowe rozmieszczenie złącza znajdowanie części podstawowe rozwiązywanie problemów podsystem audio uruchamianie programu Setup Utility podsystem wideo...
Page 133
zabezpieczenia linka zabezpieczająca opcje udostępnianie zasilanie opcje zdejmowanie pokrywy komputera zespół radiatora i wentylatora, wymiana zespół wentylatora tylnego, wymiana zespół zasilacza, wymiana złącza tył złącza tylne złącza, elementy sterujące, wskaźniki przód złącze Złącze DVI monitora Złącze mikrofonu Złącze PS/2 klawiatury Złącze PS/2 myszy Złącze sieci Ethernet Złącze USB 2.0...
