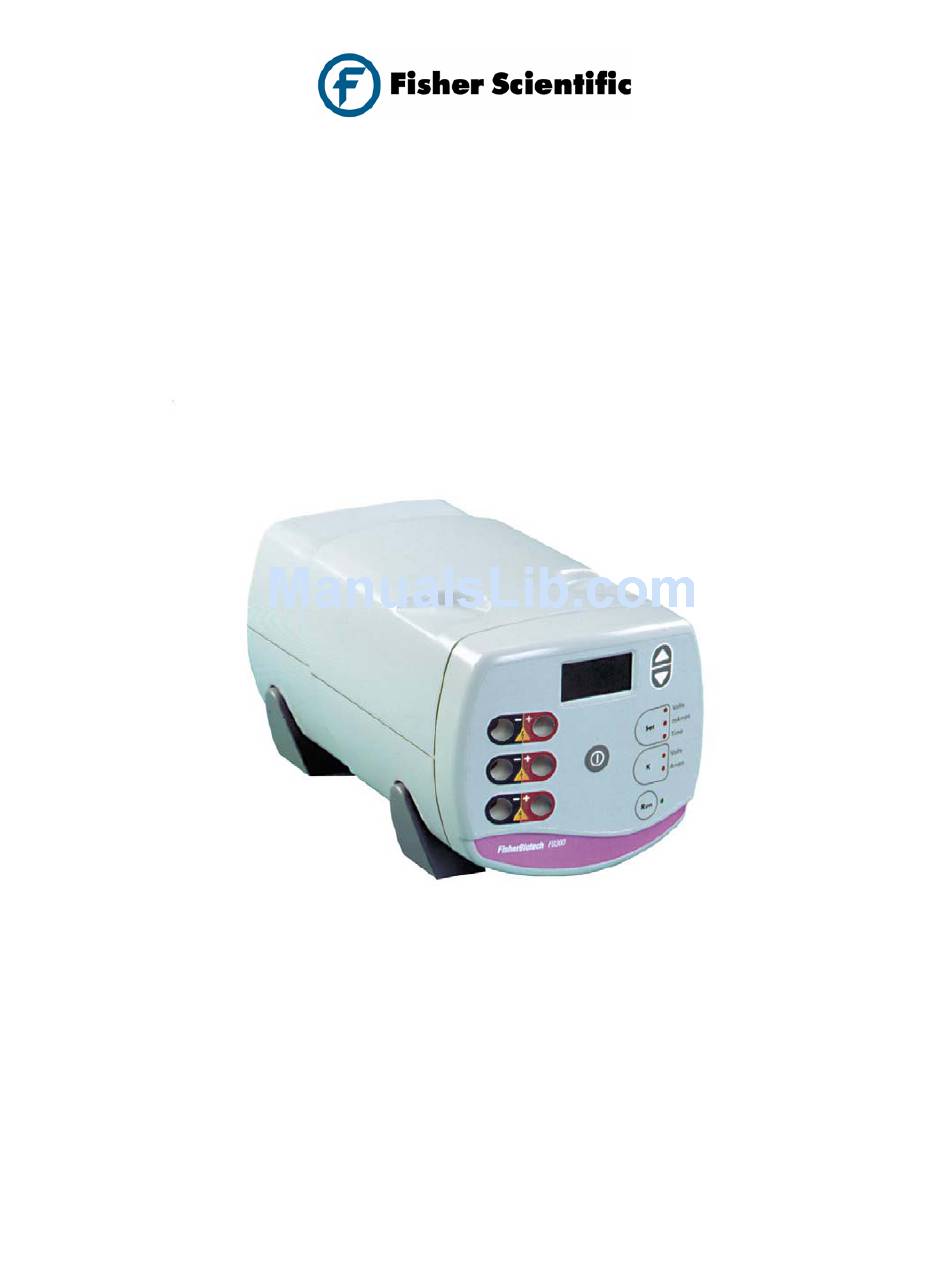

  • Page 1 FB300-2 Electrophoresis Power Supply Operator’s Manual...

  • Page 2: Table Of Contents

    Fisher Biotech FB300-2 Electrophoresis Power Supply Table of Contents Safety Considerations Introduction Unpacking the Power Supply Specifications Getting Started Using the Power Supply Constant Voltage Operations Constant Current Operations Timed Operations Automatic Power-fail Restart Cleaning Troubleshooting and Error Indications FB300-1 Warranty Statement...

  • Page 3: Safety Considerations

    This applies only to the FB300 when used as specified in the documentation, in its intended applications, with Fisher Biotech approved electrophoresis apparatus only. Usage in any other manor may not provide similar performance or safety protection.

  • Page 4: Introduction

    This manual should answer any questions that might arise in operating your power supply; however, don't hesitate to call our Fisher Lab Equipment Technical Support Hotline at 1-800-943-2006 or 1-800-926-0505 if you need any assistance.

  • Page 5: Specifications

    Specifications AC input Power 198-264 VAC, 50-60Hz, 100VA Max Environmental Operating temperature: 0-40 C, 0-95% R.H. non-condensing Altitude: 2000m Overvoltage category II, IEC664 Pollution degree 2, IEC664 DC output Power 10-300VDC, 75W Max 4-400mA, 75W Max Ripple: Drift: 1%, after 30-minute warm-up FB300-2 MANUAL Page 4 7608001 Rev A 8/02...

  • Page 6: Getting Started

    Getting Started Select a location that allows for 3" clearance behind the power supply, and comfortable reach of the front panel controls and cell connections. Do not block the vented area of the case - on the front bottom of the unit, or the fan area at the rear. Connect the power supply to a 3-prong grounded AC outlet, using the AC cord provided with the unit only.

  • Page 7: Constant Voltage Operations

    To stop a run in progress, press the Run key or the gray ON/OFF key. The display will change to "OFF" signifying that the output is no longer energized. Pressing run again resumes the run from the previous point (i.e. for a timed run). Pressing any other key will return to setup mode in either constant voltage or constant current mode as appropriate.

  • Page 8: Automatic Power-Fail Restart

    Automatic Power-fail Restart Automatic power-fail restart capability allows a timed run which is interrupted by loss of AC power to be restarted automatically, so that the total time programmed for the time parameter will be met. NOTE: Loss of AC power includes switching off the unit using the power switch located at the rear of the unit.

  • Page 9: Replacing A Fuse

    Turn off AC power using the switch at the rear of the unit, and then disconnecting the AC line cord. Remove the fuse holder assembly using a small flat blade screwdriver. Always replace both fuses with appropriate replacement fuses: 1.5A, 250V, 5X20mm, type T fuse (T1.5A,250V) (Fisher catalog number FB-FUSE-1). FB300-2 MANUAL Page 8...

  • Page 10: Fb300-1 Warranty Statement

    During that period, Fisher will repair or replace the product or provide credit, at its sole option, upon prompt notification and compliance with its instructions. For FB300-2 power supplies that specified period is 48 months from manufacturing date.

  • Page 11: Replacement Parts

    Accessories Adapter for Cells FBAD-1 Under Counter Bracket FBUB300 Replacement Parts For replacement parts contact Fisher Scientific at: Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275 1-800-766-7000 AC line cord, UK Plug FB-CORD-2 AC line cord, Cont. Euro Plug FB-CORD-3 Fuse, T1.5A,250V...
  • Page 12 Alimentation électrique pour électrophorèse Fisher Biotech FB300-2 Table des matières Considérations de sécurité Introduction Déballage de l'alimentation électrique Spécifications Mise en route Utilisation de l'alimentation électrique Opérations à tension constante Opérations à intensité constante Opérations à durée déterminée Redémarrage automatique en cas de coupure de courant Nettoyage Dépannage et indications d'erreur...

  • Page 13: Considérations De Sécurité

    Fisher Biotech. Une utilisation dans d'autres circonstances peut ne pas donner les mêmes performances ou la même protection de sécurité.

  • Page 14: Introduction

    à toutes les questions qui peuvent survenir lors du fonctionnement de votre alimentation électrique. Cependant, n'hésitez pas à appeler notre ligne directe d'assistance technique pour les instruments de laboratoire Fisher au 1-800-943-2006 ou au 1-800-926-0505 si vous avez besoin d'assistance.

  • Page 15: Spécifications

    Spécifications Courant d'entrée (CA) 85-265 V CA, 50-60 Hz, 100 VA Max Environnement Température de fonctionnement : 0-40 C, 0-95% humidité relative sans condensation Altitude : 2000 m Catégorie de surtension II, IEC664 Degré de pollution 2, IEC664 Courant de sortie (CC) 10-300 V CC, 75 W Max 4-400 mA, 75 W Max Ondulation :...

  • Page 16: Mise En Route

    Mise en route Sélectionnez un emplacement qui permette de laisser un espace de 7-8 cm derrière l'alimentation électrique et d'atteindre confortablement les commandes du panneau avant et les connexions des cellules. Ne bloquez pas la partie ajourée du boîtier, en bas à l'avant de l'appareil, ni la zone du ventilateur à...

  • Page 17: Opérations À Tension Constante

    l'alimentation électrique. La sortie de l'alimentation électrique croît progressivement jusqu'à la valeur de consigne appropriée, sans permettre que le paramètre de limite soit dépassé. Si le paramètre de limite est atteint, l'alimentation électrique change de mode de contrôle, et le paramètre de limite devient la nouvelle valeur de consigne de contrôle.

  • Page 18: Opérations À Durée Déterminée

    De plus, le FB300 ne dépassera jamais la spécification de puissance de sortie maximale de 75 W. Lorsque vous commencez une exécution, l'alimentation électrique calcule un paramètre de limite maximum, au-dessus duquel la valeur nominale de puissance de sortie maximale de l'alimentation électrique serait dépassée.

  • Page 19: Dépannage Et Indications D'erreur

    CA. Retirez le porte-fusibles à l'aide d'un petit tournevis plat. Remplacez toujours les deux fusibles avec des fusibles de rechange appropriés : fusible de type T de 1,5 A, 250 V, 5X20 mm (T1,5A,250V) (numéro de catalogue Fisher FB-FUSE-1). FB300-2 MANUAL Page 8...

  • Page 20: Garantie Du Fb300

    Garantie du FB300 The Fisher Scientific Company (« Fisher ») accorde à l'acheteur direct une garantie pièces et main- d'œuvre sur le FB300 pendant une durée de garantie spécifiée. Pendant cette période, Fisher réparera ou remplacera le produit, ou accordera un remboursement, à sa seule discrétion, moyennant notification rapide et respect de ses instructions.

  • Page 21: Pièces De Rechange

    Pièces de rechange Pour des pièces de rechanges, contactez Fisher Scientific à : Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275 E.U.A. 1-800-766-7000 Cordon d'alimentation en CA FB-CORD-3 Fusible, T1,5A,250V FB-FUSE-1 FB300-2 MANUAL Page 10 7608001 Rev A 8/02...
  • Page 22 Fisher Biotech FB300-2 Elektrophorese-Netzteil Inhaltsverzeichnis Sicherheitstechnische Hinweise Einführung Auspacken des Netzteils Technische Daten Einstieg Verwenden des Netzteils Betrieb bei Dauerspannung Betrieb bei Dauerstrom Zeitgesteuerter Betrieb Automatischer Neustart bei Stromausfall Reinigung Fehlersuche und Fehlermeldung FB300 Garantieerklärung Kompatibilität Ersatzteile FB300-2 MANUAL Page 1...

  • Page 23: Sicherheitstechnische Hinweise

    Dieses Gerät wurde gemäß der IEC1010-1 Sicherheitsrichtlinien für Laborgeräte entwickelt und geprüft. Die Sicherheit de FB300 ist jedoch nur dann gewährleistet, wenn es gemäß der Dokumentation in seinen vorgesehenen Anwendungen ausschließlich mit den von Fisher Biotech zugelassenen Elektrophorese-Geräten verwendet wird. Wird das Gerät auf andere Weise verwendet, können Leistung und Sicherheit beeinträchtigt werden.

  • Page 24: Einführung

    Gerät mit einfacher Handhabung auf dem Markt. In diesem Handbuch werden nahezu alle Fragen zum Betrieb des Netzteils beantwortet. Wenn Sie jedoch weitere Fragen haben, wenden Sie sich bitte an die Fisher Lab Equipment Technical Support Hotline unter dieser Nummer:1-800-943-2006 oder 1-800-926-0505.

  • Page 25: Technische Daten

    Technische Daten Netzeingangsleistung 85-265VAC, 50-60Hz, max. 100VA Umfeldbedingungen Betriebstemperatur: 0-40 C, 0 bis -95% relative Luftfeuchtigkeit (nicht kondensierend) Höhenlage, max.: 2000 m Überspannungskategorie II, IEC664 Verschmutzungsgrad 2, IEC664 Gleichstromausgangsleistung 10-300VDC, max. 75W 4-400mA, 75W Max Klirrfaktor: Drift: 1%, nach 30 Minuten langem Warmlaufen FB300-2 MANUAL Page 4 7608001 Rev A 8/02...

  • Page 26: Einstieg

    Einstieg Wählen Sie eine geeignete Stelle aus, an der Sie das Netzteil aufstellen und die Regler auf dem Bedienfeld und die Zellenanschlüsse bequem erreichen können. Zwischen der Rückwand des Instruments und der Wand bzw. anderen Objekten sollte ein Freiraum von ca. 75 mm freigelassen werden.

  • Page 27: Verwenden Des Netzteils

    Verwenden des Netzteils Drücken Sie zum Aktivieren der Steuerlogik die vorne in der Mitte befindliche graue Taste. Die 3-stellige Anzeige leuchtet auf und zeigt den Vorgabewert der zuletzt gespeicherten Ausführungseinrichtung. Wenn Sie eine Ausführung starten, speichert das FB300 jedes Mal die Ausführungseinstellungen.

  • Page 28: Betrieb Bei Dauerstrom

    Außerdem überschreitet das FB300 niemals den maximalen Leistungsausgang von 75 W. Beim Starten einer Ausführung berechnet das Netzteil einen maximalen Grenzparameter, über dem der maximale Leistungsausgang-Nennwert des Netzteils überschritten würde. Wenn der Wert niedriger als der eingegebene Grenzvorgabewert ist, verwendet das FB300 diesen niedrigeren Grenzparameter.

  • Page 29: Reinigung

    immer dann kurzeitig, wenn der Zeitparameter durch Drücken der "Set"-Taste (Wahltaste) gewählt wird. Die Funktion für den automatischen Neustart bei Stromausfall kann vor oder nach dem Einstellen der gewünschten Betriebzeit (0-999 Minuten) aktiviert werden. Wenn Sie die Dauer auf Null einstellen, wird der Neustart bei Stromausfall automatisch deaktiviert (falls Sie diese Funktion vor dem Einstellen des Zeitwertes aktiviert hatten und den Neustart bei Stromausfall nun deaktivieren möchten, erhöhen Sie einfach den Zeitparameter und senken Sie ihn dann wieder auf Null ab).

  • Page 30: Fehlersuche Und Fehlermeldung

    Schalten Sie das Gerät aus (Netzschalter befindet sich auf der Rückseite) und trennen Sie das Netzkabel ab. Stemmen Sie den Sicherungshalter mit einem kleinen Schraubenzieher heraus. Wechseln Sie immer beide Sicherungen und verwenden Sie folgende Ersatzsicherungen: 1,5A, 250V, 5 X 20 mm, Typ T Sicherung (T1,5A, 250V) (Fisher Katalognr. FB-FUSE-1). FB300-2 MANUAL...

  • Page 31: Fb300 Garantieerklärung

    FB300 frei von Material- und Verarbeitungsfehlern ist. Während dieser Zeit verpflichtet sich Fisher, das Produkt nach eigenem Ermessen zu reparieren, zu ersetzen oder eine Gutschrift für dieses auszugeben, wenn die Firma sofort benachrichtigt und die Handhabung des Gerätes gemäß...

  • Page 32: Ersatzteile

    Ersatzteile Wenden Sie sich für Ersatzeile an Fisher Scientific unter folgender Adresse: Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275 1-800-766-7000 Netzkabel FB-CORD-3 Sicherung, T1,5A, 250V FB-FUSE-1 FB300-2 MANUAL Page 11 7608001 Rev A 8/02...
  • Page 33 Fuente de Alimentación para Electroforesis Fisher Biotech FB300-2 Contenido Consideraciones de seguridad Introducción Desembalaje de la fuente de alimentación Especificaciones Para empezar Uso de la fuente de alimentación Operaciones a voltaje constante Operaciones a corriente constante Operaciones temporizadas Reinicio automático tras un fallo en la alimentación Limpieza Diagnóstico de problemas e indicaciones de error...

  • Page 34: Consideraciones De Seguridad

    Esto se aplica solamente al FB300 cuando se utiliza tal como se especifica en la documentación, en las aplicaciones previstas, y solamente con aparatos para electroforesis aprobados por Fisher Biotech. El uso de cualquier otra manera podría no proporcionar el mismo rendimiento o la protección de seguridad.

  • Page 35: Introducción

    Línea de Asistencia Técnica para Equipos de Laboratorio Fisher al 1-800-943-2006 ó al 1-800-926-0505, en los Estados Unidos. En otros países, llame a su distribuidor local.

  • Page 36: Especificaciones

    Especificaciones Potencia de entrada de CA 85 a 265 voltios de CA, 50-60Hz, 100 VA máx. Medioambientales Temperatura de operación: 0 a 40 C, 0 a 95% de humedad relativa sin condensación Altura: 2000 m Categoría de sobrevoltaje II, IEC664 Grado de contaminación 2, IEC664 Potencia de salida de CC 10 a 300 voltios de CC, 75 vatios máx.

  • Page 37: Para Empezar

    Para empezar Seleccione un lugar que permita tener unos 7,5 cm de espacio libre detrás de la fuente de alimentación, y donde se pueda acceder con facilidad a los controles delanteros del panel de control y las conexiones de las celdas. No bloquee el área de ventilación de la caja, en la parte inferior delantera de la unidad, o el área del ventilador en la parte posterior.

  • Page 38: Operaciones A Voltaje Constante

    Después de seleccionar un modo de control, ya sea de voltaje constante o de corriente constante, y de establecer los parámetros de límite y de funcionamiento temporizado si así lo desea (ver Operaciones con voltaje/corriente constante) presione la tecla Run (Procesar) para activar la salida de la fuente de alimentación.

  • Page 39: Operaciones Temporizadas

    Además, el FB300 nunca excederá la especificación de potencia de salida máxima de 75 vatios. Al iniciar un proceso, la fuente de alimentación calcula un parámetro de límite máximo, por encima del cual se excedería la capacidad máxima de potencia de salida de la fuente de alimentación. Si este valor es inferior al valor prefijado de límite ingresado, el FB300 utilizará...

  • Page 40: Diagnóstico De Problemas E Indicaciones De Error

    CA. Quite el portafusibles usando un pequeño destornillador de pala. Siempre reemplace los dos fusibles con los fusibles de recambio correctos: fusible de 1,5A, 250V, 5x20mm, tipo T (T1.5A, 250V) (Número de catálogo de Fisher: FB-FUSE-1). FB300-2 MANUAL Page 8...

  • Page 41: Declaración De Garantía Del Fb300

    Cualquier representación o garantía oral ofrecida antes de la compra y que no se haya hecho constar por escrito y firmar por un funcionario debidamente autorizado de Fisher no podrá ser exigida por el comprador.

  • Page 42: Piezas De Repuesto

    Piezas de repuesto Para obtener piezas de repuesto contacte a Fisher Scientific en la siguiente dirección: Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275, EE.UU. 1-800-766-7000 Cable de línea de CA FB-CORD-3 Fusible, T1.5A,250V FB-FUSE-1 FB300-2 MANUAL Page 10 7608001 Rev A 8/02...
  • Page 43 Instruction Manual FB300-2 Electrophoresis Power Supply Part No. 7608001 Rev A 8/02...
