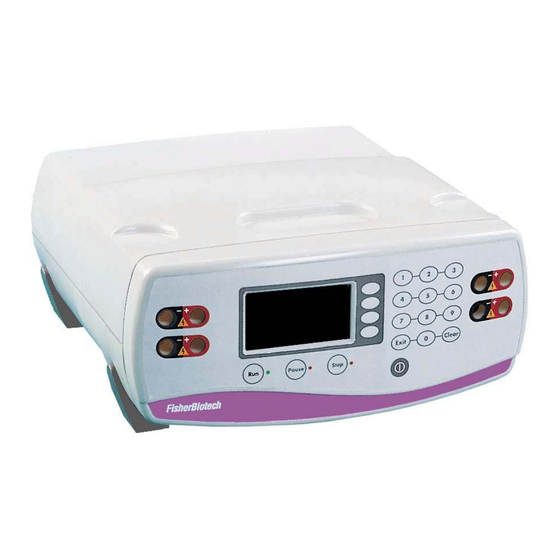

Fisher FB200-2 Operator's Manual
  1. Manuals
  2. Brands
  3. Fisher Manuals
  4. Power Supply
  5. FB200-2 Operators
  6. Operator's manual

Fisher FB200-2 Operator's Manual

Electrophoresis power supply
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

FB200-2
Electrophoresis
Power Supply
Operator's Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FB200-2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fisher FB200-2

Summary of Contents for Fisher FB200-2

  • Page 1 FB200-2 Electrophoresis Power Supply Operator’s Manual...

  • Page 2: Table Of Contents

    Fisher Biotech FB200 Electrophoresis Power Supply Table of Contents Safety Considerations Introduction Unpacking the Power Supply Specifications Getting Started Using the Power Supply Constant Voltage Operations Constant Current Operations Timed Operations Automatic Power-fail Restart Cleaning Troubleshooting and Error Indications FB200 Warranty Statement...

  • Page 3: Safety Considerations

    This applies only to the FB200 when used as specified in the documentation, in its intended applications, with Fisher Biotech approved electrophoresis apparatus only. Usage in any other manor may not provide similar performance or safety protection.

  • Page 4: Introduction

    This manual should answer any questions that might arise in operating your power supply; however, don't hesitate to call our Fisher Lab Equipment Technical Support Hotline at 1-800-943-2006 or 1-800-926-0505 if you need any assistance.

  • Page 5: Specifications

    Specifications AC input Power 85-265VAC, 50-60Hz, 250VA Max Environmental Operating temperature: 0-40 C, 0-95% R.H. non-condensing Altitude: 2000m Overvoltage category II, IEC664 Pollution degree 2, IEC664 DC output Power 5-200VDC, 200W Max 0.01-2.00A, 200W Max Ripple: Drift: 1%, after 30-minute warm-up FB200-2 MANUAL Page 4 7608175 Rev A...

  • Page 6: Getting Started

    Getting Started Select a location that allows for 3" clearance behind the power supply, and comfortable reach of the front panel controls and cell connections. Do not block the vented area of the case - on the front bottom of the unit, or the fan area at the rear. Connect the power supply to a 3-prong grounded AC outlet, using the AC cord provided with the unit only.

  • Page 7: Constant Voltage Operations

    setpoint. The run mode display shows the controlled parameter highlighted, and will automatically change if a crossover has occurred. To stop a run in progress, press the Run key, the Stop key, or the gray ON/OFF key. The display will change to "STOP" signifying that the output is no longer energized. To pause a run in progress, press the Pause key.

  • Page 8: Automatic Power-Fail Restart

    Enter a time parameter as described above for setting a voltage or current setpoint. Enter a time duration of 0-99 hours, 59 minutes. A time duration of zero effectively disables timed run mode. When running a timed run, the time parameter displays the time remaining in the run. When running a non-timed run, the time parameter displays the elapsed time during the run Automatic Power-fail Restart Automatic power-fail restart capability allows a timed run which is interrupted by loss of AC...

  • Page 9: Replacing A Fuse

    Turn off AC power using the switch at the rear of the unit, and then disconnecting the AC line cord. Remove the fuse holder assembly using a small flat blade screwdriver. Always replace both fuses with appropriate replacement fuses: 3A, 250V, 5X20mm, type T fuse (T3A,250V) (Fisher catalog number FB-FUSE-2). FB200-2 MANUAL Page 8...

  • Page 10: Fb200 Warranty Statement

    During that period, Fisher will repair or replace the product or provide credit, at its sole option, upon prompt notification and compliance with its instructions. For FB200 power supplies that specified period is 48 months from manufacturing date.

  • Page 11: Replacement Parts

    FB-CORD-2 AC line cord, Cont. Euro Plug FB-CORD-3 Accessories Adapter for Cells FBAD-1 Under Counter Bracket FBUB3000 For replacement parts contact Fisher Scientific at: Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275 1-800-766-7000 Technical Support: 1-800-943-2006 or 1-800-926-0505 FB200-2 MANUAL...

  • Page 12: Biotech Fb

    Alimentation électrique pour électrophorèse Fisher Biotech FB200 Table des matières Considérations de sécurité Introduction Déballage de l’alimentation électrique Spécifications Mise en route Utilisation de l’alimentation électrique Opérations à tension constante Opérations à intensité constante Opérations à durée déterminée Redémarrage automatique en cas de coupure de courant Nettoyage Dépannage et indications d’erreur...

  • Page 13: Considérations De Sécurité

    Fisher Biotech. Une utilisation dans d’autres circonstances peut ne pas donner les mêmes performances ou la même protection de sécurité.

  • Page 14: Introduction

    à toutes les questions qui peuvent survenir lors du fonctionnement de votre alimentation électrique. Cependant, n’hésitez pas à appeler notre ligne directe d’assistance technique pour les instruments de laboratoire Fisher au 1-800-943-2006 ou au 1-800-926-0505 si vous avez besoin d’assistance.

  • Page 15: Spécifications

    Spécifications Courant d’entrée (CA) 85-265 V CA, 50-60 Hz, 250 VA Max Environnement Température de fonctionnement : 0-40 C, 0-95% humidité relative sans condensation Altitude : 2000 m Catégorie de surtension II, IEC664 Degré de pollution 2, IEC664 Courant de sortie (CC) 5-200 V CC, 200 W Max 0,01-2,00 A, 200 W Max Ondulation :...

  • Page 16: Mise En Route

    Mise en route Sélectionnez un emplacement qui permette de laisser un espace de 7-8 cm derrière l’alimentation électrique et d’atteindre confortablement les commandes du panneau avant et les connexions des cellules. Ne bloquez pas la partie ajourée du boîtier, en bas à l’avant de l’appareil, ni la zone du ventilateur à...

  • Page 17: Opérations À Tension Constante

    constante), appuyez sur la touche d’exécution (Run) pour mettre sous tension la sortie de l’alimentation électrique. La sortie de l’alimentation électrique croît progressivement jusqu’à la valeur de consigne appropriée, sans permettre que le paramètre de limite soit dépassé. Si le paramètre de limite est atteint, l’alimentation électrique change de mode de contrôle, et le paramètre de limite devient la nouvelle valeur de consigne de contrôle.

  • Page 18: Opérations À Durée Déterminée

    saisie d’une nouvelle valeur. Le FB200 n’accepte pas une valeur de consigne d’intensité en dehors de la gamme autorisée. Appuyez sur la touche Clear pour entrer une valeur appropriée. Le paramètre de limite, dans ce cas de tension, est normalement réglé sur la valeur maximale de 200 volts de l’alimentation électrique.

  • Page 19: Dépannage Et Indications D'erreur

    CA. Retirez le porte-fusibles à l’aide d’un petit tournevis plat. Remplacez toujours les deux fusibles avec des fusibles de rechange appropriés : fusible de type T de 3 A, 250 V, 5X20 mm (T3A,250V) (numéro de catalogue Fisher FB-FUSE-2). FB200-2 MANUAL Page 8...

  • Page 20: Garantie Du Fb200

    Sauf mention contraire, la garantie est limitée au pays dans lequel le produit est vendu. Aucun employé, agent ou représentant de Fisher n’est habilité à prendre un engagement oral ou à accorder une garantie orale quelconque au nom de Fisher concernant un produit vendu. Tout engagement ou garantie accordé...

  • Page 21: Pièces De Rechange

    Pièces de rechange Pour des pièces de rechanges, contactez Fisher Scientific à : Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275 USA Cordon d’alimentation en CA FB-CORD-3 Fusible, T3A,250V FB-FUSE-2 FB200-2 MANUAL Page 10 7608175 Rev A 8/02...
  • Page 22 Fisher Biotech FB200-2 Elektrophorese-Netzteil Inhaltsverzeichnis Sicherheitstechnische Hinweise Einführung Auspacken des Netzteils Technische Daten Einstieg Verwenden des Netzteils Betrieb bei Dauerspannung Betrieb bei Dauerstrom Zeitgesteuerter Betrieb Automatischer Neustart bei Stromausfall Reinigung Fehlersuche und Fehlermeldung FB200 Garantieerklärung Kompatibilität Ersatzteile FB200-2 MANUAL Page 1...

  • Page 23: Sicherheitstechnische Hinweise

    Dieses Gerät wurde gemäß der IEC1010-1 Sicherheitsrichtlinien für Laborgeräte entwickelt und geprüft. Dies gilt nur für das FB200, wenn es gemäß der Dokumentation in seinen vorgesehenen Anwendungen ausschließlich mit den von Fisher Biotech zugelassenen Elektrophorese-Geräten verwendet wird. Wird das Gerät auf andere Weise verwendet, können Leistung und Sicherheit beeinträchtigt werden.

  • Page 24: Einführung

    Gerät mit einfacher Handhabung auf dem Markt. In diesem Handbuch werden nahezu alle Fragen zum Betrieb des Netzteils beantwortet. Wenn Sie jedoch weitere Fragen haben, wenden Sie sich bitte an die Fisher Lab Equipment Technical Support Hotline unter dieser Nummer:1-800-943-2006 oder 1-800-926-0505.

  • Page 25: Technische Daten

    Technische Daten Netzeingangsleistung 85-265 V AC, 50-60 Hz, max. 250 VA Umfeldbedingungen Betriebstemperatur: 0-40 C, 0 bis -95% relative Luftfeuchtigkeit (nicht kondensierend) Höhenlage, max.: 2000 m Überspannungskategorie II, IEC664 Verschmutzungsgrad 2, IEC664 Gleichstromausgangsleistung 5-300 V DC, max. 200 W 0,01-2,00 A, max. 200 W Klirrfaktor: Drift: 1%, nach 30 Minuten langem Warmlaufen...

  • Page 26: Einstieg

    Einstieg Wählen Sie eine geeignete Stelle aus, an der Sie das Netzteil aufstellen und die Regler auf dem Bedienfeld und die Zellenanschlüsse bequem erreichen können. Zwischen der Rückwand des Instruments und der Wand bzw. anderen Objekten sollte ein Freiraum von ca. 75 mm freigelassen werden.

  • Page 27: Betrieb Bei Dauerspannung

    Nach dem Auswählen des Dauerspannungs- oder Dauerstrommodus und dem Einstellen der Grenzwerte sowie (falls erwünscht) der zeitgesteuerten Parameter (siehe Betrieb bei Dauerspannung/Dauerstrom), drücken Sie auf die "Run"-Taste (Ausführung), um den Netzteilausgang zu aktivieren. Der Netzteilausgang steigt nun auf den entsprechenden Vorgabewert an, ohne den Grenzparameter zu überschreiten.

  • Page 28: Zeitgesteuerter Betrieb

    keinen Stromvorgabewert außerhalb des zugelassenen Bereichs. Drücken Sie "Clear", um einen geeigneten Wert einzugeben. Der Grenzwert, in diesem Fall Spannung, ist normalerweise auf den Höchstwert des Netzteils (200 V) eingestellt. Das FB200 akzeptiert keinen Spannungsvorgabewert, der außerhalb der zugelassenen Grenze liegt. Außerdem überschreitet das FB200 niemals die maximalen Ausgangsleistung von 200 W.

  • Page 29: Fehlersuche Und Fehlermeldung

    Schalten Sie das Gerät aus (Netzschalter befindet sich auf der Rückseite) und trennen Sie das Netzkabel ab. Stemmen Sie den Sicherungshalter mit einem kleinen Schraubenzieher heraus. Wechseln Sie immer beide Sicherungen und verwenden Sie folgende Ersatzsicherungen: 3A, 250V, 5 X 20 mm, Typ T Sicherung (T3A, 250V) (Fisher Katalognr. FB-FUSE-2). FB200-2 MANUAL...

  • Page 30: Fb200 Garantieerklärung

    FB200 frei von Material- und Verarbeitungsfehlern ist. Während dieser Zeit verpflichtet sich Fisher, das Produkt nach eigenem Ermessen zu reparieren, zu ersetzen oder eine Gutschrift für dieses auszugeben, wenn die Firma sofort benachrichtigt und die Handhabung des Gerätes gemäß...

  • Page 31: Ersatzteile

    Ersatzteile Wenden Sie sich für Ersatzeile an Fisher Scientific unter folgender Adresse: Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275 USA Netzkabel FB-CORD-3 Sicherung, T3A, 250 V FB-FUSE-2 FB200-2 MANUAL Page 10 7608175 Rev A 8/02...
  • Page 32 Fuente de Alimentación para Electroforesis Fisher Biotech FB200-2 Contenido Consideraciones de seguridad Introducción Desembalaje de la fuente de alimentación Especificaciones Para empezar Uso de la fuente de alimentación Operaciones a voltaje constante Operaciones a corriente constante Operaciones temporizadas Reinicio automático tras un fallo en la alimentación Limpieza Diagnóstico e indicaciones de error...

  • Page 33: Consideraciones De Seguridad

    Esto se aplica solamente al FB200 cuando se utiliza tal como se especifica en la documentación, en las aplicaciones previstas, y solamente con aparatos para electroforesis aprobados por Fisher Biotech. El uso de cualquier otra manera podría no proporcionar el mismo rendimiento o la protección de seguridad.

  • Page 34: Introducción

    Línea de Asistencia Técnica para Equipos de Laboratorio Fisher al 1-800-943-2006 ó al 1-800-926-0505, en los Estados Unidos. En otros países, llame a su distribuidor local.

  • Page 35: Especificaciones

    Especificaciones Potencia de entrada de CA 85 a 265 voltios de CA, 50-60Hz, 250VA máx. Medioambientales Temperatura de operación: 0 a 40°C, 0 a 95% de humedad relativa sin condensación Altura: 2000 m Categoría de sobrevoltaje II, IEC664 Grado de contaminación 2, IEC664 Potencia de salida de CC 5 a 200 voltios de CC, 200 vatios máx.

  • Page 36: Para Empezar

    Para empezar Seleccione un lugar que permita tener unos 7,5 cm de espacio libre detrás de la fuente de alimentación, y donde se pueda acceder con facilidad a los controles delanteros del panel de control y las conexiones de las celdas. No bloquee el área de ventilación de la caja, en la parte inferior delantera de la unidad, o el área del ventilador en la parte posterior.

  • Page 37: Operaciones A Voltaje Constante

    Para cambiar el modo control, presione la tecla Exit (Salir). En la pantalla resultante, seleccione voltios constantes o amperios constantes usando las teclas de función situadas a la derecha de la pantalla. Después de seleccionar un modo de control, ya sea de voltaje constante o de corriente constante, y de establecer los parámetros de límite y de funcionamiento temporizado si así...

  • Page 38: Operaciones Temporizadas

    situada a la derecha de la pantalla, próxima al parámetro que desea cambiar. El FB200 permitirá la entrada de un valor nuevo usando las teclas numéricas del teclado. Presione la tecla de función con el nombre "Enter (Introducir)" para completar la nueva configuración. Presione Clear (Despejar) para borrar la secuencia de teclas previas.

  • Page 39: Diagnóstico E Indicaciones De Error

    CA. Quite el portafusibles usando un pequeño destornillador de pala. Siempre reemplace los dos fusibles con los fusibles de recambio correctos: fusible de 3A, 250V, 5x20mm, tipo T (T3A, 250V) (Número de catálogo de Fisher: FB-FUSE-2). FB200-2 MANUAL Page 8...

  • Page 40: Declaración De Garantía Del Fb200

    Cualquier representación o garantía oral ofrecida antes de la compra y que no se haya hecho constar por escrito y firmar por un funcionario debidamente autorizado de Fisher no podrá ser exigida por el comprador.

  • Page 41: Piezas De Repuesto

    Piezas de repuesto Para obtener piezas de repuesto contacte a Fisher Scientific en la siguiente dirección: Fisher Scientific 2000 Park Lane Pittsburgh, PA 15275, EE.UU. Cable de alimentación de CA FB-CORD-3 Fusible, T3A,250V FB-FUSE-2 FB200-2 MANUAL Page 10 7608175 Rev A...
  • Page 42 Instruction Manual FB200-2 Electrophoresis Power Supply Part No. 7608175 Rev A 8/02...
