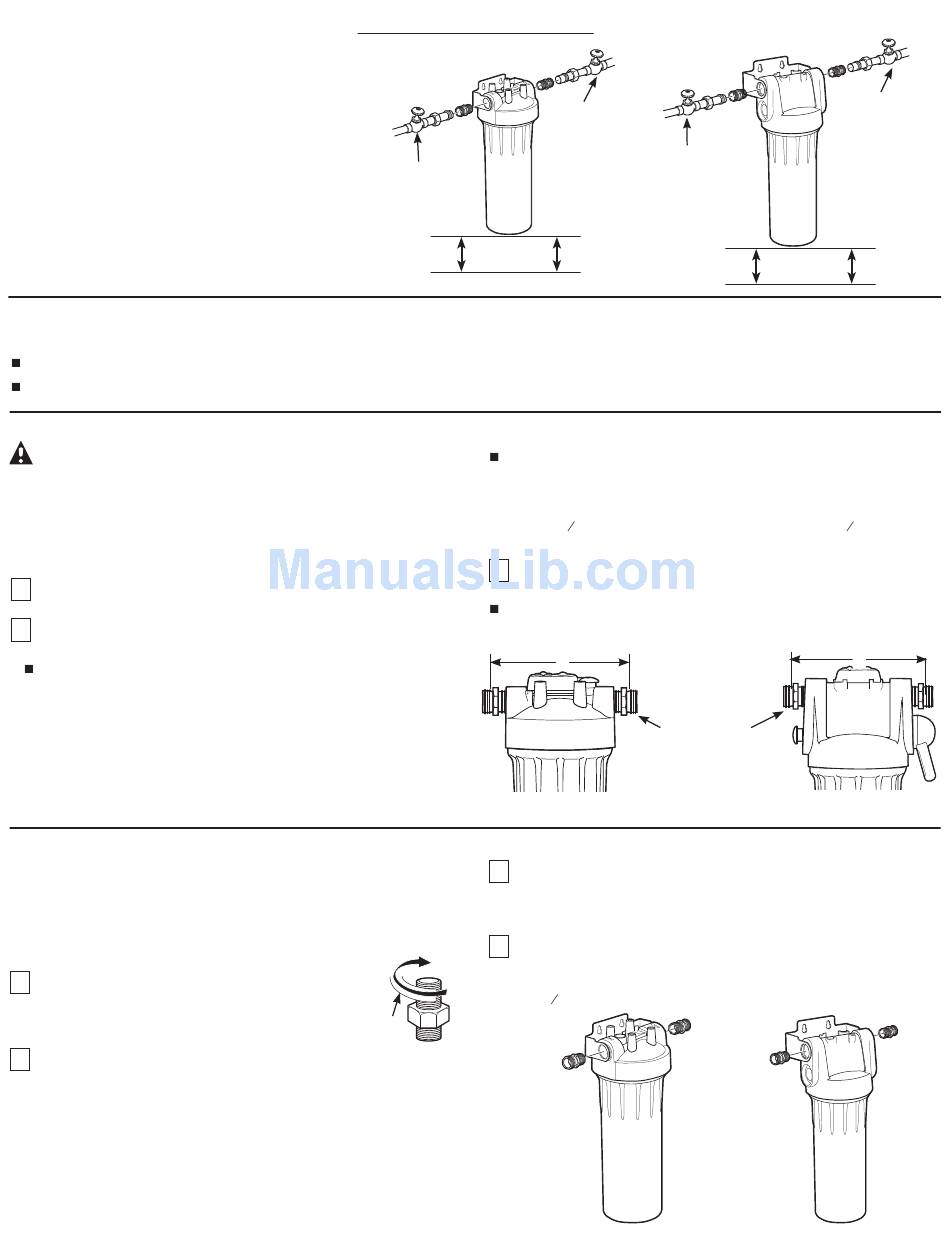

Illustration de l'installation
NOTE: Veiller à ce qu'il y ait un espace libre d'au moins
3,8 à 5,1 cm (1 1/2 à 2 po) sous le filtre pour l'extraction
du logement de filtre lors du changement de la
cartouche.
Emplacement d'installation
Choisir l'emplacement approprié comme suit :
pas d'exposition au gel.
pas d'exposition au rayonnement solaire direct.
Sectionnement de la canalisation d'eau
AVERTISSEMENT:
Une canalisation d'eau froide en cuivre ou en acier galvanisé peut être
utilisée pour la mise à la terre des prises d'alimentation électrique dans la
maison. Le défaut de maintenir ce trajet de mise à la terre peut entraîner un
risque d'électrocution. Si la canalisation d'eau froide est utilisée pour la mise
à la terre des prises d'alimentation électrique, veuillez consulter la section
Installation du fil de mise à la terre avant de couper la canalisation.
Fermer l'arrivée d'eau et ouvrir un robinet pour purger l'eau des
1
tuyauteries.
À l'aide d'un ruban-mètre ou d'une règle, mesurer la distance «D»
2
indiquée sur l'illustration.
NOTE: On recommande d'installer un robinet d'arrêt avant et après le
filtre–voir l'illustration de l'installation.
Pose des raccords et le support de montage
Les instructions sont destinées à l'installation des raccords fournis avec
le filtre (pour certains modèles) ou le WHKIT à la tuyauterie en cuivre de 1,9
cm (3/4 po). Si le matériau de la canalisation est différent (plastique,
PVC, acier galvanisé), il sera nécessaire de faire l'achat de quincaillerie
différente. Voyez les instructions couvrant le matériel complémentaire
acheté ou consultez un plombier qualifié.
Enrouler environ 30,5 cm (12 po) de ruban de Teflon
1
(sens horaire) sur le filetage de chaque raccord
d'adaptation. NE PAS utiliser un composé
d'étanchéité.
Utilisez le support comme guide pour trouver les
2
deux emplacements de vis. Des vis à bois sont fournies. Si vous montez
l'appareil sur une autre surface, utilisez les vis adéquates.
ÉTAPES DE L'INSTALLATION
GXWH04F
Robinet d'arrêt–
recommandé
3,8 à 5,1 cm
(1 1/2 à 2 po)
On recommande d'installer un robinet d'arrêt de chaque
côté du filtre.
Nous vous recommandons d'utiliser un support de montage.
Choisissez un emplacement sécuritaire pour installer le filtre et le
support de montage. Cet emplacement doit aligner le corps de filtre
aux conduites d'entrée et de sortie et ne doit pas courber les conduites.
Marquer la distance «D» sur la tuyauterie. La distance «D» est égale à
13,3 cm (5
modèle GXWH20S.
Avec un coupe-tuyau ou une scie à métaux, couper la canalisation.
3
Poncer à chaque extrémité pour éliminer les bavures.
NOTE: Préparez un seau et une serviette pour recueillir l'eau qui déborde.
GXWH04F
3 Percez un trou de 0,5 cm ( 3/16") à chaque emplacement de vis
marqué (en option). Puis, vissez les deux vis à bois jusqu'à ce qu'environ
0,6 cm (1/4 po) du pas de vis. Assurez-vous qu'au moins une vis est
fixée dans un montant de cloison.
4
Installer une adaptateur par le trou du support de montage sur la tête
du filtre, à l'entrée et à la sortie. Commencer le vissage à la main et
®
veiller à ne pas détériorer le filetage. Serrer ensuite avec une clé de 2,9
cm (1
Ruban
GXWH04F
de Teflon
®
8
GXWH20S
Robinet d'arrêt–
recommandé
Robinet d'arrêt–
recommandé
po) pour le modèle GXWH04F et à 14,6 cm (5
1
4
D
Mesurer jusqu'à
l'épaulement du
raccord.
La canalisation de
cuivre vient en butée
contre cet épaulement.
po). NE PAS SERRER EXCESSIVEMENT.
1 8
GXWH20S
Robinet d'arrêt–
recommandé
3,8 à 5,1 cm
(1 1/2 à 2 po)
po) pour le
3
4
GXWH20S
D
