拆卸 Pci Express X16 卡 - Intel D945GCL Product Manual

英特尔台式机主板 D945GCL 产品指南
拆卸 PCI Express x16 卡
要将 PCI Express x16 卡从连接器上拆卸下来，请按以下说明操作：
1. 请遵守第 25 页"开始之前"中的注意事项。
2. 从卡的金属支架上卸下螺丝（图 17 中的 A），将卡从机箱背面板上松脱。
3. 向后推固定架拉杆（图 17 中的 B），直到卡固销子完全脱离卡上的小凹口。
4. 将卡垂直向上拉出（图 17 中的 C）。
40

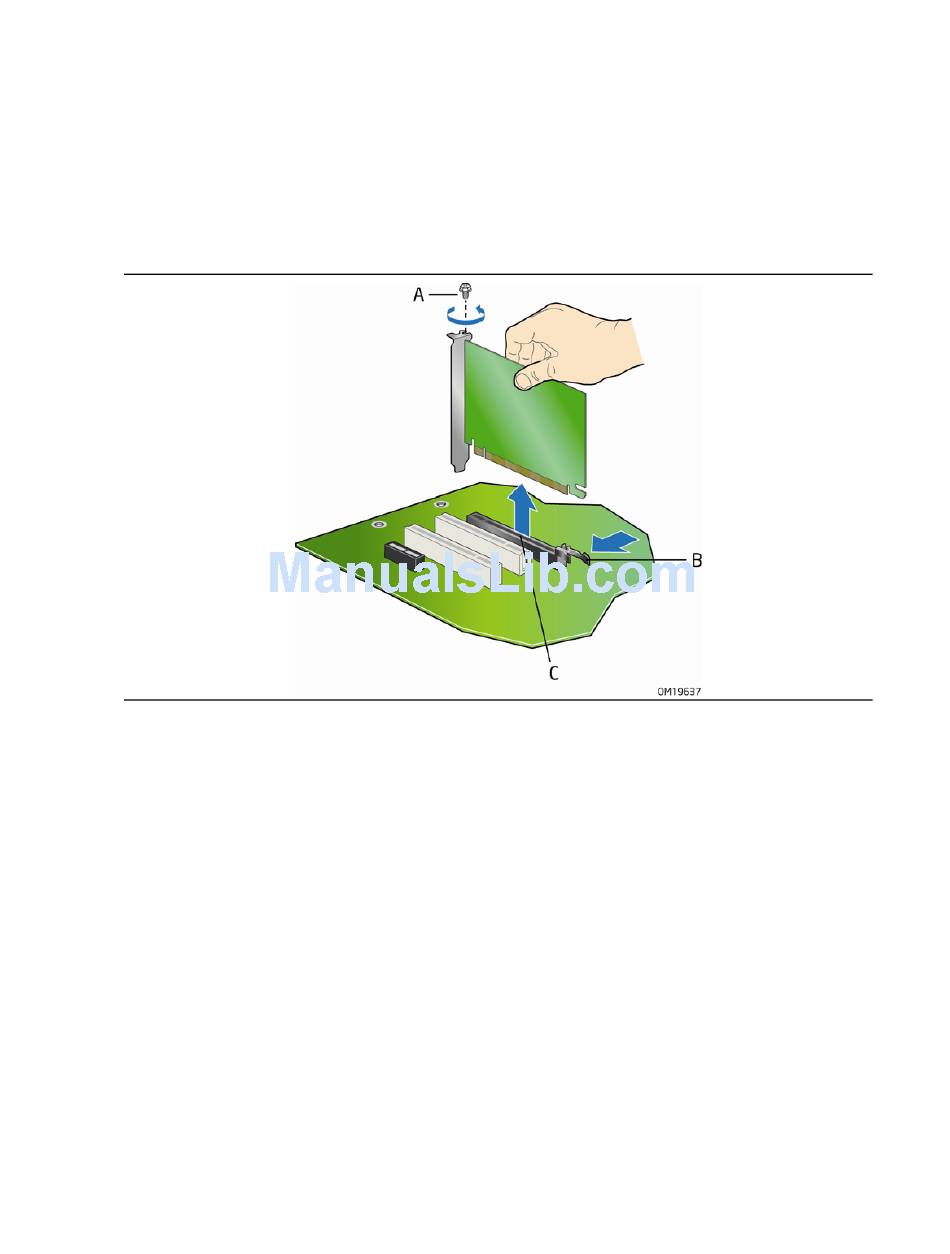

图 17. 拆卸 PCI Express x16 卡
