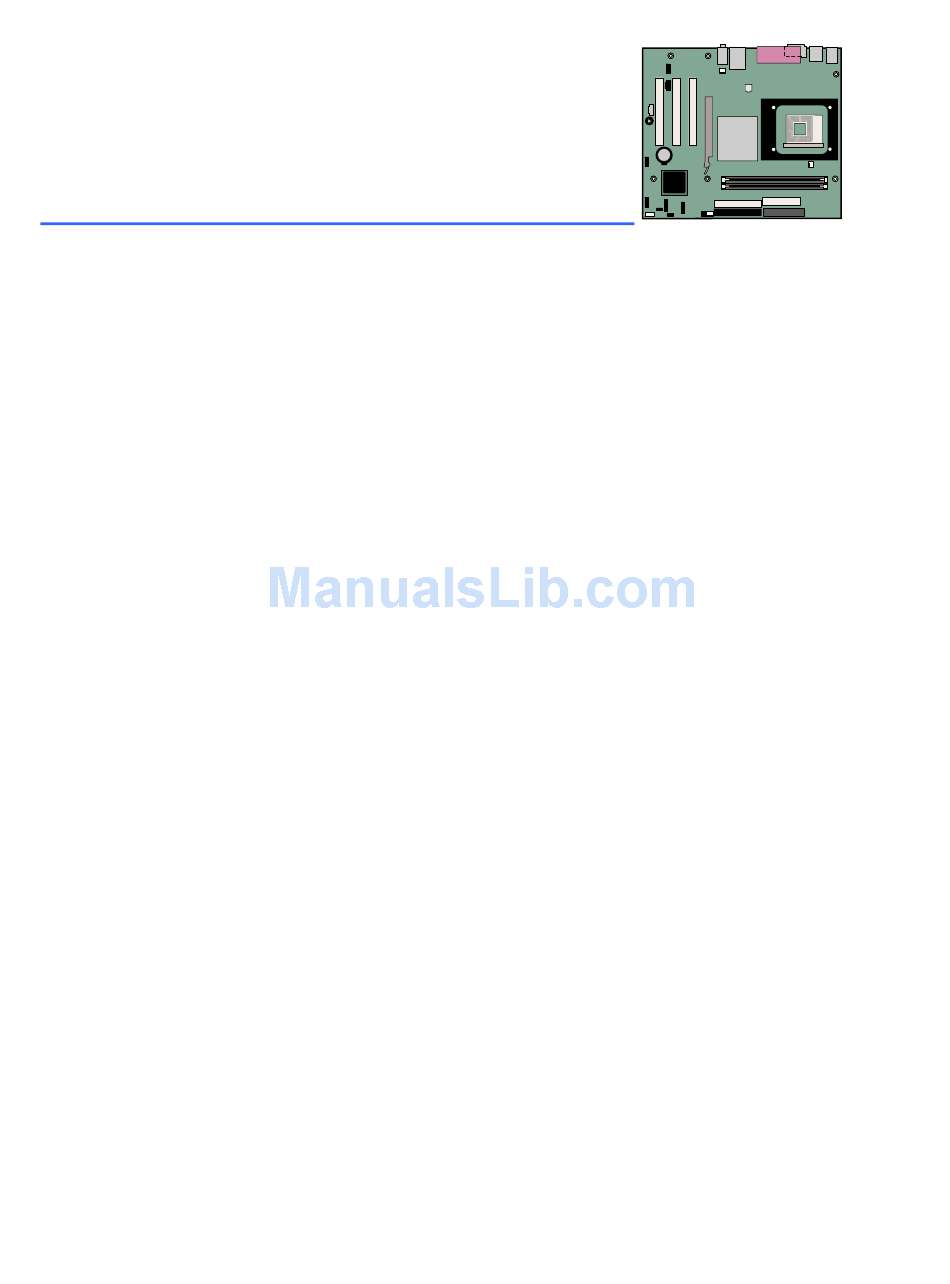

- Page 1 Intel 桌面母板 桌面母板 桌面母板 桌面母板 ® D848PMB 产品指南 产品指南 产品指南 产品指南...
- Page 2 予任何知识产权许可。除 Intel 在其产品的销售条款和条件中声明的责任之外，Intel 概不承担任何其它责任。并且，Intel 对 Intel 产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或其 它知识产权的侵权责任等，均不作担保。Intel 产品并非设计用于医疗、救生或维生等用途。Intel 可能随时对产品规格及产品 描述作出修改，恕不另行通知。 桌面母板 D848PMB 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所 差异。如客户索取，可提供最新的勘误表。 在订购产品之前，请您与当地的 Intel 销售处或分销商联系，以获取最新的规格说明。 本文档中提及的含有订购号的文档以及其它 Intel 文献可通过访问 Intel Corporation 的万维网站点获得，网址是： http://www.intel.com/ 或致电 1-800-548-4725 查询。 Intel、Pentium 和 Celeron 是 Intel Corporation 或其子公司在美国及其它国家的注册商标。 * 其它名称和品牌分别为其相应所有者的财产。 Copyright © 2003, Intel Corporation. 保留所有权利。...
- Page 3 前言 前言 前言 前言 本《产品指南》为您提供有关 Intel 桌面母板 D848PMB 的板面布局、组件安装、BIOS ® Setup（设置）程序菜单和规范要求等方面的信息。 适用读者 适用读者 适用读者 适用读者 本《产品指南》旨在供合格的技术人员使用。本指南并非适用于一般读者。 文档结构 文档结构 文档结构 文档结构 本《产品指南》包括以下各章内容： 桌面母板功能：概述产品的功能与特性。 安装和更换桌面母板组件：提供安装桌面母板组件及其它硬件组件的指导。 3 更新 BIOS：提供有关更新 BIOS 的指导。 4 使用 BIOS Setup（设置）程序：介绍 BIOS Setup（设置）程序菜单和子菜单的内容。 桌面母板资源：提供有关连接器和桌面母板资源的信息。 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明。 符合标准与规范：提供有关安全标准和 EMC 规范及产品认证等信息。...
- Page 4 Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 术语 术语 术语 术语 下表列出了本产品指南中常用的一些术语及其说明。 术语 术语 术语 术语 说明 说明 说明 说明 千兆字节（1,073,741,824 字节） 千兆赫（十亿赫兹） 千字节（1024 字节） 兆字节（1,048,576 字节） 兆位（1,048,576 位） Mbit 兆赫（百万赫兹）...
-
Page 5: Table Of Contents
安全口令 ........................19 机箱开启..........................19 电源管理功能........................20 ACPI .......................... 20 电源连接器......................... 20 风扇连接器......................... 20 风扇速度控制（Intel Precision Cooling Technology（Intel 精确冷却技术）） ..20 ® 挂起到 RAM（瞬时可用计算机技术） ................ 21 振铃恢复 ........................22 USB 唤醒 ........................22 PS/2 键盘／鼠标唤醒....................22 PME# 唤醒支持......................22 扬声器 ..........................22 电池... - Page 6 更换电池..........................43 3 更新 更新 BIOS 更新 更新 使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）更新 BIOS..47 ® 使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS......48 获取 BIOS 更新文件....................48 更新 BIOS........................48 恢复 BIOS........................49 4 使用...
- Page 7 目录 目录 目录 目录 ACPI（高级配置与电源接口）子菜单................. 72 Boot（启动）菜单....................... 73 Boot Device Priority（启动设备优先级）子菜单 ............74 Hard Disk Drives（硬盘驱动器）子菜单 ..............75 Removable Devices（可拆卸设备）子菜单..............76 ATAPI CD-ROM Drives（ATAPI CD-ROM 驱动器）子菜单........77 Exit（退出）菜单 ........................ 78 5 桌面母板资源 桌面母板资源 桌面母板资源 桌面母板资源 内存映射..........................79 DMA 通道 ........................... 79 中断...
- Page 8 Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 表 表 表 表 表 1. 功能摘要........................9 表 2. 制造选项........................11 表 3. 桌面母板组件......................13 表 4. 支持的处理器......................14 表 5. RJ-45 10/100 以太网 LAN 连接器 LED 指示灯 ............17 表...
- Page 9 处理器 支持： 具备 800/533/400 MHz 前端总线 (FSB) 频率并采用 mPGA478 引脚封装的 4 处理器（1.60a、1.80a、2a、2.2 GHz 或更快） ® ® Intel Pentium 具备 400 MHz FSB 频率并采用 mPGA478 引脚封装的 Intel Celeron 处理器 ® （2 GHz 或更快） 主内存 主内存 主内存 主内存 两个 184 针、2.5 V SDRAM 双列直插式内存模块 (DIMM) 插座...
- Page 10 电源管理 电源管理 电源管理 支持高级配置与电源接口 (ACPI) 挂起到 RAM (STR) USB、PCI、RS-232、PS/2、LAN 和前面板唤醒 硬件管理 硬件管理 硬件监控，包括： 硬件管理 硬件管理 用于监视风扇活动的三个风扇感测输入 温度感测 ® Precision Cooling Technology（Intel 精确冷却技术）风扇速度控制， Intel 可根据系统温度自动调节机箱风扇转速 用于检测超范围值的电压感测 相关链接： 相关链接： 相关链接： 相关链接： 有关 Intel 桌面母板 D848PMB 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备 驱动程序等，请访问以下 Intel 万维网站点： http://support.intel.com/support/motherboards/desktop/...
-
Page 11: 制造选项
桌面母板功能 桌面母板功能 桌面母板功能 桌面母板功能 制造选项 制造选项 制造选项 制造选项 表 2 描述了桌面母板 D848PMB 的制造选项。 表 表 表 表 2. 制造选项 制造选项 制造选项 制造选项 选项 选项 说明 说明 选项 选项 说明 说明 ® 82562EX 每秒 10/100 Mbit 平台 LAN 连接 (PLC) 设备和 RJ-45 连接器... -
Page 12: 桌面母板组件
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 桌面母板组件 桌面母板组件 桌面母板组件 桌面母板组件 图 1 显示了桌面母板 D848PMB 主要组件的大致位置。 Line USB 2.0 USB 2.0 Devices Devices OM16350 图 图 图 图 1. 桌面母板组件 桌面母板组件 桌面母板组件 桌面母板组件... - Page 13 说明 说明 说明 说明 前面板音频接头连接器 CD-ROM 音频连接器（ATAPI 规格） AGP 连接器 机箱背面风扇接头连接器（风扇转速控制） 12 V 处理器内核电压连接器 处理器插座 处理器风扇接头连接器 Intel 82848P (MCH) DIMM 插座 主电源连接器 软盘驱动器连接器 次 IDE 连接器 主 IDE 连接器 机箱前面风扇连接器（风扇转速控制） 机箱开启接头连接器 串行 ATA 连接器 BIOS 配置跳线 备用电源／睡眠 LED 指示灯接头连接器 前面板接头连接器...
-
Page 14: 处理器
注意 注意 注意 若未使用 ATX12V 电源系统，或未将 12 V 处理器核心电压电源系统连接器连接到桌面母板 D848PMB 上，则可能对桌面母板和／或电源系统造成损害。 桌面母板 D848PMB 支持安装一只 Intel Pentium 4 处理器或一只 Intel Celeron 处理器。 桌面母板上不包括处理器，须单独购买。 处理器通过 mPGA478 引脚插座连接到 Intel 桌面母板上。可将 Intel 处理器拆卸下来，以更 换本桌面母板支持的速度更高的处理器。桌面母板 D848PMB 支持表 4 中所列的处理器。 表 表 表 表 4. 支持的处理器... -
Page 15: 主内存
桌面母板功能 桌面母板功能 桌面母板功能 桌面母板功能 主内存 主内存 主内存 主内存 注释 注释 注释 注释 为了完全符合所有适用的 Intel SDRAM 内存规范，应在本桌面母板上安装支持串行设备 ® 检测 (SPD) 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕 上将显示一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。 本桌面母板支持如下定义的系统内存： 单通道，支持最多安装两个带有镀金触点的 184 针双数据传输速率 (DDR) SDRAM 双列 直插式内存模块 (DIMM)。 支持以下内存配置： 内存速度 内存速度 处理器 处理器 前端总线频率... -
Page 16: Intel ® 848P 芯片组
产品指南 产品指南 Intel 848P 芯片组 芯片组 芯片组 芯片组 ® Intel 848P 芯片组包括以下设备： 采用 AHA 总线的 Intel 82848P 内存控制器枢纽 (MCH) 采用 AHA 总线的 Intel 82801EB I/O 控制器枢纽 (ICH5) 固件枢纽 (FWH) 相关链接： 相关链接： 相关链接： 相关链接： 有关 Intel 848P 芯片组的更多详情，请访问： http://developer.intel.com/design/nav/pcserver.htm 音频子系统 音频子系统... -
Page 17: 输入／输出 (I/O) 控制器
支持 RJ-45 连接器并具备状态 LED 指示灯 • 可编程转接阈值 • 可配置的 EEPROM，包含 MAC 地址 LAN 子系统软件 子系统软件 子系统软件 子系统软件 有关 LAN 软件和驱动程序的信息，请访问 Intel 万维网站点上的 D848PMB 链接： http://support.intel.com/support/motherboards/desktop RJ-45 LAN 连接器 连接器 连接器 LED 指示灯 连接器 指示灯 指示灯 指示灯 RJ-45 LAN 连接器内置了两个 LED 指示灯。表 5 描述了当桌面母板接通电源且... -
Page 18: 高速 Usb 2.0 支持
图形加速端口 注释 注释 注释 注释 桌面母板 D848PMB 只与 0.8 V 和 1.5 V AGP 卡兼容。 AGP 连接器的槽口锁销只适合于安装 0.8 V 和 1.5 V AGP 卡。此连接器的形状特性不兼容 旧式 3.3 V AGP 卡。切勿尝试安装旧式的 3.3 V AGP 卡。 AGP 是一种高性能的接口，用于图形密集的应用场合，如三维图形等。AGP 独立于 PCI 总线而执行任务，专门与图形显示设备配合使用。 AGP 3.0 连接器支持 8x、4x 和 1x AGP 卡。... -
Page 19: Bios
桌面母板功能 桌面母板功能 桌面母板功能 桌面母板功能 BIOS BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI 和 IDE 自动配置实用程序以及视频 BIOS。BIOS 存储在固件枢纽中。 可按照第 3 章第 47 页的指导更新您的 BIOS。 PCI 自动配置 自动配置 自动配置 自动配置 如果您在计算机中安装了一块新的 PCI 附加卡，则 BIOS 中的 PCI 自动配置实用程序可自动 检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI 附加卡后， 不必运行 BIOS Setup（设置）程序。 IDE 自动配置... -
Page 20: 电源管理功能
电源连接器 本桌面母板有两个电源连接器。有关这些电源连接器的位置，请参见第 39 页图 13。 风扇连接器 风扇连接器 风扇连接器 风扇连接器 本桌面母板有两个机箱风扇连接器（采用 Intel Precision Cooling Technology（Intel 精确冷却 技术））和一个处理器风扇连接器。有关这些风扇连接器的位置，请参见第 39 页图 13。 ® Precision Cooling Technology（ （ （ （ Intel 精确冷却技术）） 风扇速度控制（ 风扇速度控制（Intel 风扇速度控制（ 风扇速度控制（ 精确冷却技术）） 精确冷却技术）） 精确冷却技术）） Intel Precision Cooling Technology（Intel 精确冷却技术）根据系统的温度自动调节机箱风扇... -
Page 21: 挂起到 Ram（瞬时可用计算机技术
供电。 如果系统前面板上有双色电源 LED 指示灯，则 LED 指示灯为淡黄色（琥珀色）时表示已 进入了睡眠状态。 CR8H1 OM16351 图 图 图 图 2. 备用电源指示灯位置 备用电源指示灯位置 备用电源指示灯位置 备用电源指示灯位置 注意 注意 注意 注意 本桌面母板使用的电源系统必须能够提供足够的备用电流以支持标准的瞬时可用（ACPI S3 睡眠状态）配置。如果用以支持来自 PCI 和／或 USB 总线的多个唤醒事件所需的备用电流 超出了电源系统的供电能力，则桌面母板可能会丢失存储在内存中的寄存器设置。 相关链接： 相关链接： 相关链接： 相关链接： 有关这些桌面母板的备用电流要求的更详尽信息，请访问以下万维网站点并选择 Technical Documentation（技术文档）链接，参阅 TPS 说明： http://developer.intel.com/design/motherbd/... -
Page 22: 振铃恢复
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 振铃恢复 振铃恢复 振铃恢复 振铃恢复 Resume on Ring（振铃恢复）的操作可归纳如下： 从 ACPI S1 或 ACPI S3 状态恢复操作 只需一次呼叫，即可访问计算机 按与外置和内置调制解调器相似的方式检测拨入的呼叫 要求调制解调器的中断是非屏蔽的，以便执行正确的操作 USB 唤醒 唤醒 唤醒 唤醒 USB 总线活动将计算机从 ACPI S1 或 S3 状态唤醒。 注释... -
Page 23: 安装和更换桌面母板组件 安装和更换桌面母板组件
2 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 本章将告诉您如何： 安装 I/O 防护板 安装和拆卸桌面母板 安装和拆卸处理器及内存 安装和拆卸 AGP 卡 连接 IDE 和串行 ATA 电缆 连接内部接头连接器 确定附加卡和外围设备接口连接器的位置 连接硬件控制和电源电缆 设置 BIOS 配置跳线 清除口令 更换电池 开始之前 开始之前 开始之前 开始之前 警告 警告 警告 警告 本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电 本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电 本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电 本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电 子设备所需 子设备所需... -
Page 24: 安装注意事项
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 开始之前，请遵守以下准则： 始终按正确的顺序执行每一过程中的步骤。 建立日志，以记录您的计算机信息，如型号、序列号、已安装选项及配置信息等。 静电放电 (ESD) 会损坏组件。请只在防静电工作台上执行本章描述的操作，同时应佩戴 防静电腕带并使用导电泡沫垫板。如果没有防静电工作台可用，应佩戴防静电腕带并将 其连接到机箱上的金属部分，以便获得防静电保护。 安装注意事项 安装注意事项 安装注意事项 安装注意事项 当您安装并测试 Intel 桌面母板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： 连接器上的尖锐引脚或插针 印刷电路组件上的尖锐引脚或插针 机箱的毛边和利角 高温组件（如处理器、稳压器和散热器等） 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意 事项。 安装指导 安装指导 安装指导 安装指导 注意 注意 注意... -
Page 25: 机箱和组件认证
在加拿大 诸如 CSA 或 cUL 的国家许可认证标志表明与安全要求相符合。在本产品指南开始处显 示的加拿大工业部声明表明本产品符合加拿大 EMC（电磁兼容性）规章。加拿大工业部 也认可贴有 FCC 认证标志的产品，认定其符合加拿大国内的电磁干扰（辐射）要求。 防止电源系统过载 防止电源系统过载 防止电源系统过载 防止电源系统过载 不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的 电流负载总和小于每个电源系统输出电路的输出电流额定值。 粘贴电池标志 粘贴电池标志 粘贴电池标志 粘贴电池标志 在本桌面母板上没有足够的空位以粘贴更换和处理锂离子币式电池的指导与说明。为了确保 系统获得安全性认证，需在机箱上靠近电池的部位永久性地粘贴以下声明或其它等效声明， 声明文字应清晰可辨。 注意 注意 注意 注意 如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的 环保规章要求处理废旧电池。 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 所有 Intel 桌面母板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、 商用、学校、计算机房或类似场所的个人计算机中。本产品在其它应用领域或应用环境 （如医疗、工业、报警系统、测试设备等）下的适用性，尚待进一步鉴定。... -
Page 26: 安装 I/O 防护板
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 安装 I/O 防护板 安装 安装 安装 防护板 防护板 防护板 随本桌面母板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的 传播，保护内部组件不受灰尘和异物侵害，并可促使机箱内的气流保持畅通。 在向机箱中安装桌面母板之前，应先安装 I/O 防护板。如图 3 所示，将防护板放入机箱。 推压防护板，使其紧固到位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取尺寸 合适的防护板。 OM16288 图 图 图 图 3. 安装 安装 I/O 防护板... -
Page 27: 安装和拆卸桌面母板
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和拆卸桌面母板 安装和拆卸桌面母板 安装和拆卸桌面母板 安装和拆卸桌面母板 警告 警告 警告 警告 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 注释 注释 注释 注释 有关标准和规范要求，请参阅附录 B。 有关安装和拆卸桌面母板的说明，请参阅机箱手册。 图 4 显示了桌面母板 D848PMB 的六个安装孔位置。 OM16352 图 图 图 图 4. 桌面母板安装螺丝孔位置 桌面母板安装螺丝孔位置 桌面母板安装螺丝孔位置 桌面母板安装螺丝孔位置... -
Page 28: 安装和拆卸处理器
LED 指示灯不应亮起（参见第 21 页图 2）。否则，可能会损坏处理器和桌面母板。 要安装处理器，请按以下说明操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 找到处理器插座，并将处理器插座的拉杆完全抬起。 3. 让处理器上有三角标志的一角 (A) 与插座上连接拉杆的一角对齐，将处理器插入插座中 （参见图 5）。 4. 将拉杆按回原位，使其完全闭合。 OM15028 图 图 图 图 5. 安装处理器 安装处理器 安装处理器 安装处理器 安装处理器风扇散热器 安装处理器风扇散热器 安装处理器风扇散热器 安装处理器风扇散热器 随桌面母板 D848PMB 提供了一个集成的处理器风扇散热器固定架 (RM)。有关如何将处理 器风扇散热器安装到集成处理器风扇散热器固定架上的说明，请参阅原包装中的处理器手册, 或访问以下 Intel 万维网站点： http://support.intel.com/support/processors/pentium4/intnotes478.htm... -
Page 29: 连接处理器风扇散热器电缆
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 将处理器风扇散热器电缆连接到处理器风扇连接器上（参见图 6）。 OM16353 图 图 图 图 6. 将处理器风扇散热器电缆连接到处理器风扇连接器上 将处理器风扇散热器电缆连接到处理器风扇连接器上 将处理器风扇散热器电缆连接到处理器风扇连接器上 将处理器风扇散热器电缆连接到处理器风扇连接器上 拆卸处理器 拆卸处理器 拆卸处理器 拆卸处理器 有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册，或访问以下 Intel 万维网站点： http://support.intel.com/support/processors/pentium4/intnotes478.htm... -
Page 30: 安装和拆卸内存
注意 注意 为了完全符合所有适用的 Intel SDRAM 内存规范，应在本桌面母板上安装支持串行设备 检测 (SPD) 数据结构的 DIMM 内存模块。有关 PC 串行设备检测规格的详情，请访问以 下万维网站点： http://www.intel.com/technology/memory/pcsdram/spec/ 在桌面母板 D848PMB 上具备单通道 184 针 DIMM 内存模块插座，分别标示为 DIMM 0 和 DIMM 1，如图 7 所示。 有关内存模块的要求，请参阅第 15 页“主内存”部分。 DIMM 0 DIMM 1 OM16354 图 图 图 图 7. 安装内存模块... -
Page 31: 安装 Dimm
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装 DIMM 安装 安装 安装 注意 注意 注意 注意 在安装 AGP 视频卡之前，请先将内存安装到 DIMM 插座上，以避免内存固定架妨碍您的 操作。 要安装 DIMM（双列直插式内存模块），请按以下步骤操作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插座（参见图 7）。 4. 若 AGP 视频卡妨碍您打开和关闭 DIMM 卡固销子，请将该卡卸下。 5. 确保 DIMM 插座两端的卡固销子向外推移到张开状态。 6. -
Page 32: 安装和拆卸 Agp 卡
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 安装和拆卸 AGP 卡 卡 卡 卡 安装和拆卸 安装和拆卸 安装和拆卸 注意 注意 注意 注意 当向本桌面母板上安装任何 AGP 卡时，应先确保 AGP 卡已完全插入 AGP 连接器，然后 才可打开系统电源。如果卡未完全插入 AGP 连接器，则可能导致在 AGP 连接器的插针之 间出现短路。视电源系统的过流保护功能而定，也可能损坏桌面母板上的某些组件和／或 跟踪部件。 AGP 连接器支持 1.5 V（4x 和 1x）和 0.8 V (8x) AGP 卡。本桌面母板上包括一个集成 AGP 卡固定架... -
Page 33: 连接 Ide 电缆
注释 注释 注释 在已连接 ATAPI 主设备的同一条 IDE 电缆上，请不要连接另一个 ATA 设备作为从设备。 例如，在连接 ATAPI CD-ROM 驱动器的电缆上，不要再连接一个 ATA 硬盘驱动器作为 从盘。 为确保电缆正常工作： 请遵守第 23 页“开始之前”中的注意事项。 将电缆带有单连接器的一端连接到 Intel 桌面母板上 (A)。 将电缆带有相邻双连接器的一端连接到驱动器上 (B)。 OM16355 图 图 图 图 9. 连接 连接 IDE 电缆 电缆 连接 连接... -
Page 34: 连接串行 Ata 电缆
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 连接串行 ATA 电缆 连接串行 连接串行 连接串行 电缆 电缆 电缆 此 SATA 电缆（4 芯）支持串行 ATA 协议，并可将一个驱动器连接到桌面母板上。 此电缆的任何一端都可连接到 SATA 驱动器或桌面母板的连接器上（参见图 10）。 要使电缆正常工作： 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 将电缆的任何一端连接到桌面母板的连接器 (A) 中。 3. 将电缆的另一端连接到驱动器的连接器 (B) 中。... -
Page 35: 连接内部接头连接器
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 连接内部接头连接器 连接内部接头连接器 连接内部接头连接器 连接内部接头连接器 图 11 显示了各内部接头连接器的位置。 J8B2 J8A1 J9C2 J9F1 J9H1 J9H3 OM16362 项目 项目 说明 说明 项目 项目 说明 说明 CD-ROM 音频 前面板音频 辅助线路输入 USB 2.0 前面板 备用电源／睡眠 LED 指示灯 图 图 图 图 11. 内部接头连接器 内部接头连接器... -
Page 36: 连接前面板接头连接器
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 连接前面板接头连接器 连接前面板接头连接器 连接前面板接头连接器 连接前面板接头连接器 在连接前面板接头连接器之前，请先阅读并遵守第 23 页“开始之前”中的注意事项。图 11 中的 D（第 35 页）显示了前面板接头连接器的位置。表 6 显示了前面板接头连接器的引脚 分配。 表 表 表 表 6. 前面板接头连接器 (J9H3) 前面板接头连接器 前面板接头连接器 前面板接头连接器 引 引 引 引 输入／... -
Page 37: 安装前面板音频连接器
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装前面板音频连接器 安装前面板音频连接器 安装前面板音频连接器 安装前面板音频连接器 图 11 中的 A 显示了前面板音频接头连接器的位置。表 8 显示了前面板音频接头连接器的 引脚分配。 表 表 表 表 8. 前面板音频接头连接器的信号名称 (J8A1) 前面板音频接头连接器的信号名称 前面板音频接头连接器的信号名称 前面板音频接头连接器的信号名称 引脚 引脚 信号名称 信号名称 引脚 引脚 信号名称 信号名称 引脚 引脚 信号名称 信号名称 引脚 引脚 信号名称... -
Page 38: 附加卡和外围设备接口连接器
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 附加卡和外围设备接口连接器 附加卡和外围设备接口连接器 附加卡和外围设备接口连接器 附加卡和外围设备接口连接器 图 12 显示了桌面母板 D848PMB 上 PCI 总线附加卡和外围设备接口连接器的位置。 OM16361 项目 项目 项目 项目 说明 说明 说明 说明 项目 项目 项目 项目 说明 说明 说明 说明 PCI 总线附加卡连接器 3 软盘驱动器... -
Page 39: 连接硬件控制和电源电缆
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 连接硬件控制和电源电缆 连接硬件控制和电源电缆 连接硬件控制和电源电缆 连接硬件控制和电源电缆 图 13 显示了机箱开启和风扇接头连接器以及电源连接器的位置。 Chassis rear fan J6B1 12 V Processor core voltage Processor J2F1 Chassis Chassis intrusion front fan Main power J7H1 J7H2 OM16360 图 图 图 图 13. 硬件控制接头连接器和电源连接器的位置 硬件控制接头连接器和电源连接器的位置 硬件控制接头连接器和电源连接器的位置 硬件控制接头连接器和电源连接器的位置... -
Page 40: 连接机箱开启电缆
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 连接机箱开启电缆 连接机箱开启电缆 连接机箱开启电缆 连接机箱开启电缆 将机箱开启电缆连接到图 13 所示的接头连接器上。 连接风扇 连接风扇 连接风扇 连接风扇 将处理器风扇散热器电缆连接到桌面母板上的处理器风扇接头连接器上。将机箱风扇电缆连 接到桌面母板的风扇接头连接器上。有关风扇接头连接器的位置，请参见图 13。 连接电源电缆 连接电源电缆 连接电源电缆 连接电源电缆 注意 注意 注意 注意 若未使用 ATX12V 电源系统，或未将 12 V 处理器核心电压电源系统连接器连接到桌面 母板上，则可能对桌面母板和／或电源系统造成损害。 图 13 显示了电源连接器的位置。... -
Page 41: 设置 Bios 配置跳线块
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 设置 BIOS 配置跳线块 设置 设置 设置 配置跳线块 配置跳线块 配置跳线块 注意 注意 注意 注意 更改跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电 状态下调整跳线，可能导致计算机运行不稳定。 图 14 显示了本桌面母板上 BIOS 配置跳线的位置。 J8H3 OM16356 图 图 图 图 14. BIOS 配置跳线块的位置 配置跳线块的位置 配置跳线块的位置 配置跳线块的位置 此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对桌面母板的所有配置进行设置。 表... -
Page 42: 清除口令
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 清除口令 清除口令 清除口令 清除口令 以下步骤假定桌面母板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 23 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源 （墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 在桌面母板上找到配置跳线块（参见图 14）。 5. 如下图所示，让跳线接通 2-3 号针。 6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。 7. 计算机开始执行 Setup（设置）程序。设置程序显示 Maintenance（维护）菜单。 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置）程序会... -
Page 43: 更换电池
安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 更换电池 更换电池 更换电池 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。从计算机上拔下电源电缆后， 该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长电池 的工作时间。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 13 分钟。 当电压低于某一特定值时，CMOS RAM 中存储的 BIOS 设置值（如日期和时间等）可能 会不准确。更换电池时，应使用同类型的新电池。第 46 页图 15 显示了该电池的位置。 注意 注意 注意 注意 如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的 环保规章要求处理废旧电池。 PRECAUTION Risque d'explosion si la pile usagée est remplacée par une pile de type incorrect. - Page 44 Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 PRECAUCIÓN Existe peligro de explosión si la pila no se cambia de forma adecuada. Utilice solamente pilas iguales o del mismo tipo que las recomendadas por el fabricante del equipo. Para deshacerse de las pilas usadas, siga igualmente las instrucciones del fabricante.
- Page 45 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 安装和更换桌面母板组件 OSTRZEŻENIE Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu baterii. Zużyte baterie należy w miarę możliwości utylizować zgodnie z odpowiednimi przepisami ochrony środowiska. PRECAUŢIE Risc de explozie, dacă bateria este înlocuită cu un tip de baterie necorespunzător. Bateriile trebuie reciclate, dacă...
-
Page 46: 图 15. 拆卸电池
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 要更换电池，请按以下步骤操作： 1. 请遵守“开始之前”中的注意事项（参阅第 23 页）。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或 电源适配器）断开。 3. 拆下计算机箱盖。 4. 找到桌面母板上的电池（参见图 15）。 5. 用一把中号平头螺丝刀，轻轻地从电池座中撬起电池。注意电池上 “+” 极和 “-” 极的 方向。 6. 将新电池按 “+” 和 “-” 极方向正确地装入电池座。 7. 重新盖好计算机箱盖。 OM16357 图 图 图 图 15. 拆卸电池... -
Page 47: 更新 更新 更新 Bios
且配有基于 Windows 的安装向导。 要使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）来更新 BIOS， 请按以下步骤操作： 1. 登录 Intel 万维网站点： http://support.intel.com/support/motherboards/desktop/ 2. 导航到 D848PMB 页面，单击用于 D848PMB 的 Express BIOS Update（快速 BIOS 更新）实用程序文件。 3. 将此文件下载到硬盘上。（也可将此文件保存到软盘上。这在更新多个相同系统的 BIOS 时很方便。） 4. 关闭所有其它应用程序。此步骤是必需的。在出现最后一个 Express BIOS Update（快速 BIOS 更新）窗口之后，系统将重新启动。... -
Page 48: 使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 Bios
获取 更新文件 更新文件 通过 BIOS 更新文件可将 BIOS 更新到新的版本。BIOS 更新文件是一个自解压的压缩 文件，其中包含更新 BIOS 所需的所有文件。BIOS 更新文件包括： 新的 BIOS 文件 BIOS 恢复文件 Iflash Memory Update Utility（Iflash 内存更新实用程序） 您可从计算机供应商处获得 BIOS 更新文件，也可访问以下 Intel 万维网站点并导航到桌面 母板 D848PMB 页面进行下载： http://support.intel.com/support/motherboards/desktop 注释 注释 注释 注释 在尝试更新 BIOS 之前，请仔细阅读随更新实用程序附带的操作说明。 Intel 快闪内存更新实用程序允许您：... -
Page 49: 恢复 Bios
更新 BIOS 更新 更新 更新 恢复 BIOS 恢复 恢复 恢复 一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。如果更新失败，请按以下步骤恢复 BIOS。以下步骤使用 Setup（设置）程序的恢复 模式。有关设置程序模式的详情，请参阅第 41 页。 注释 注释 注释 注释 由于启动块程序区内只有很少的程序码，所以无法支持图形显示。在此过程中，屏幕上将 看不到任何显示。您需要通过倾听扬声器并观察软盘驱动器 LED 指示灯来监视此过程。 1. 关闭计算机电源，断开计算机电源电缆，并断开所有外部连接的外围设备。 2. 拆下计算机箱盖，在桌面母板上找到配置跳线块（参见图 14）。 3. 如下图所示，取下所有跳线连接，将 Setup（设置）程序设为恢复模式。 4. 将 BIOS 更新启动软盘插入驱动器 A。 5. - Page 50 Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南...
-
Page 51: 使用 使用 使用 Bios Setup（设置）程序 （设置）程序
（设置）程序 （设置）程序 BIOS Setup（设置）程序可用于查看和更改计算机的 BIOS 设置。在开机自检 (POST) 内存 测试开始之后、操作系统启动之前，按 <F2> 键可以进入 BIOS Setup（设置）程序。 注释 注释 注释 注释 本节描述的 BIOS Setup（设置）程序菜单可能并未显示某些最新的设置项。有关最新 BIOS 设置项的详情，请参阅《Intel 桌面母板 D848PMB 产品技术规格》或访问以下 Intel 万维网 ® 站点： http://support.intel.com/support/motherboards/desktop 注释 注释 注释 注释 为便于参考，您应该记下设置程序的当前设置值。当您改变设置值时，也应同时更新此 记录。 注 注 注 注 释 释 释 释... -
Page 52: Maintenance（维护）菜单
CPU Frequency（CPU 频率） 清除用户口令和管理员口令。 Clear All Passwords Ok（确定） （清除所有口令） Cancel（取消） 清除“管理启动完整性服务”(BIS) 证书连线。 Clear BIS Credentials Ok（确定） （清除 BIS 证书） Cancel（取消） 无选项 显示处理器的步进特征。 CPU Stepping Signature （CPU 步进特征） 无选项 显示处理器的微代码更新修订版。 CPU Microcode Update Revision（CPU 微代码更新修 订版） * 有关 BIS 的详情，请访问以下 Intel 万维网站点： http://developer.intel.com/design/security/index1.htm... -
Page 53: Main（主）菜单
菜单 菜单 菜单 Main Advanced Security Power Boot Exit BIOS Version xxxxx10A.86A.xxxx.xxx Processor Type Intel(R) Pentium(R) 4 Hyper-Threading Technology [Enabled] Processor Speed X.XX GHz System Bus Speed XXX MHz System Memory Speed XXX MHz Cache RAM XXX KB Total Memory... -
Page 54: Advanced（高级）菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Advanced（高级）菜单 （高级）菜单 （高级）菜单 （高级）菜单 Main Advanced Security Power Boot Exit Setup Warning: Setting items on this screen to incorrect values may cause your system to malfunction! PCI Configuration Boot Configuration... -
Page 55: Pci Configuration（Pci 配置）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 PCI Configuration（ （ （ （ PCI 配置）子菜单 配置）子菜单 配置）子菜单 配置）子菜单 Main Advanced Security Power Boot Exit PCI Configuration PCI Slot 1 IRQ Priority [Auto] PCI Slot 2 IRQ Priority PCI Slot 3 IRQ Priority PCI Slot 4 IRQ Priority PCI Slot 5 IRQ Priority Select Screen... -
Page 56: Boot Configuration（启动配置）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Boot Configuration（启动配置）子菜单 （启动配置）子菜单 （启动配置）子菜单 （启动配置）子菜单 Main Advanced Security Power Boot Exit Boot Configuration Plug & Play O/S [No] Numlock [On] Select Screen Select Item Enter Select Sub-Menu General Help Setup Defaults... -
Page 57: Peripheral Configuration（外围设备配置）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 Peripheral Configuration（外围设备配置）子菜单 （外围设备配置）子菜单 （外围设备配置）子菜单 （外围设备配置）子菜单 Main Advanced Security Power Boot Exit Peripheral Configuration Serial Port A [Auto] Parallel Port [Auto] Mode [Bi-directional] LAN Device [Enabled] Audio [Enabled] Select Screen Select Item Enter Select Sub-Menu... - Page 58 Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 表 表 表 表 17. Peripheral Configuration（外围设备配置）子菜单 （外围设备配置）子菜单 （外围设备配置）子菜单 （外围设备配置）子菜单（续） 功能 功能 选项 选项 说明 说明 功能 功能 选项 选项 说明 说明 选择并行端口的模式。如果禁用了并行端口，则此 Mode（模式） Output Only（仅输出） 项不可用。 Bi-directional (default) （双向，默认）...
-
Page 59: Ata/Ide Configuration（Ata/Ide 配置）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 ATA/IDE Configuration（ （ （ （ ATA/IDE 配置）子菜单 配置）子菜单 配置）子菜单 配置）子菜单 Main Advanced Security Power Boot Exit IDE Configuration ATA/IDE Configuration [Legacy] Legacy IDE Channels [PATA Pri and Sec] PCI IDE Bus Master [Enabled] Hard Disk Pre-Delay [Disabled]... -
Page 60: Pata 和 Sata 子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 PATA 和 和 和 和 SATA 子菜单 子菜单 子菜单 子菜单 Main Advanced Security Power Boot Exit [SATA Port-0 Xxxxxxxx Type [Auto] Maximum Capacity [Auto] Configuration Options Selected by BIOS LBA Mode... - Page 61 使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 表 表 表 表 19. SATA 和 和 和 和 PATA 子菜单 子菜单 子菜单 子菜单（续） 功能 功能 选项 选项 说明 说明 功能 功能 选项 选项 说明 说明 Auto (default) 指定驱动器的 Ultra DMA 模式。 DMA Mode （DMA 模式）...
-
Page 62: Diskette Configuration（软盘配置）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Diskette Configuration（软盘配置）子菜单 （软盘配置）子菜单 （软盘配置）子菜单 （软盘配置）子菜单 Main Advanced Security Power Boot Exit Diskette Configuration Diskette Controller [Enabled] Floppy A [1.44/1.25MB 3½"] Diskette Write Protect [Disabled] Select Screen Select Item Enter Select... -
Page 63: Event Log Configuration（事件日志配置）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 Event Log Configuration（事件日志配置）子菜单 （事件日志配置）子菜单 （事件日志配置）子菜单 （事件日志配置）子菜单 Main Advanced Security Power Boot Exit Event Log Configuration Event Log [Space Available] View Event Log Clear Event Log Event Logging [Enabled] ECC Event Logging [Enabled] Mark Events As Read Select Screen... -
Page 64: Video Configuration（视频配置）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Video Configuration（视频配置）子菜单 （视频配置）子菜单 （视频配置）子菜单 （视频配置）子菜单 Main Advanced Security Power Boot Exit Video Configuration AGP Aperture Size [ 64MB] Primary Video Adapter [AGP] Frame Buffer Size [1MB] Select Screen Select Item... -
Page 65: Usb Configuration（Usb 配置）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 USB Configuration（ （ （ （ USB 配置）子菜单 配置）子菜单 配置）子菜单 配置）子菜单 Main Advanced Security Power Boot Exit USB Configuration High-Speed USB [Enabled] Legacy USB Support [Enabled] Select Screen Select Item Enter Select Sub-Menu General Help Setup Defaults... -
Page 66: Chipset Configuration（芯片组配置）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Chipset Configuration（芯片组配置）子菜单 （芯片组配置）子菜单 （芯片组配置）子菜单 （芯片组配置）子菜单 Main Advanced Security Power Boot Exit Chipset Configuration Setup Warning: Setting items on this screen to incorrect values may cause your system to malfunction! ISA Enable Bit... -
Page 67: Chipset Configuration
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 表 表 表 表 24. Chipset Configuration（芯片组配置）子菜单 （芯片组配置）子菜单 （芯片组配置）子菜单 （芯片组配置）子菜单（续） 功能 功能 选项 选项 说明 说明 功能 功能 选项 选项 说明 说明 Default (default) 为扩展配置选项选择默认设置或用户定义设置值。 Extended Configuration （扩展配置） （默认，默认） （默认，默认） （默认，默认） （默认，默认）... -
Page 68: Fan Control Configuration（风扇控制配置）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Fan Control Configuration（风扇控制配置）子菜单 （风扇控制配置）子菜单 （风扇控制配置）子菜单 （风扇控制配置）子菜单 Main Advanced Security Power Boot Exit Fan Control Configuration Setup Warning: These options will not take effect until power has been completely removed from the system. -
Page 69: Hardware Monitoring（硬件监视）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 Hardware Monitoring（硬件监视）子菜单 （硬件监视）子菜单 （硬件监视）子菜单 （硬件监视）子菜单 Main Advanced Security Power Boot Exit Hardware Monitoring Note: These measurements are approximate and should not be used for validation purposes. Processor Zone Temperature C/111 System Zone 1 Temperature C/98 System Zone 2 Temperature C/95... -
Page 70: Security（安全）菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Security（安全）菜单 （安全）菜单 （安全）菜单 （安全）菜单 Main Advanced Security Power Boot Exit Supervisor Password Not Installed User Password Not Installed Set Supervisor Password Set User Password Chassis Intrusion [Disabled] Select Screen Select Item... -
Page 71: Power（电源）菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 Power（电源）菜单 （电源）菜单 （电源）菜单 （电源）菜单 Main Advanced Security Power Boot Exit ACPI After Power Failure [Last State] The options below are not related to ACPI and may be ignored when shutting down using an ACPI OS. Wake on PCI PME [Stay Off] Select Screen... -
Page 72: Acpi（高级配置与电源接口）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 ACPI（高级配置与电源接口）子菜单 （高级配置与电源接口）子菜单 （高级配置与电源接口）子菜单 （高级配置与电源接口）子菜单 Main Advanced Security Power Boot Exit Advanced Configuration and Power Interface S1 is the safest mode but consumes more power. ACPI Suspend State [S1 State] S3 consumes low power... -
Page 73: Boot（启动）菜单
（启动）菜单 （启动）菜单 （启动）菜单 Main Advanced Security Power Boot Exit Silent BOOT [Enabled] Intel ® Rapid BIOS Boot [Enabled] Scan User Flash Area [Enabled] PXE Boot to LAN [Disabled] USB Boot [Enabled] Boot Device Priority Hard Disk Drives Removable Devices ATAPI CD-ROM Drives... -
Page 74: Boot Device Priority（启动设备优先级）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Boot Device Priority（启动设备优先级）子菜单 （启动设备优先级）子菜单 （启动设备优先级）子菜单 （启动设备优先级）子菜单 Main Advanced Security Power Boot Exit Specifies the boot Boot Device FLOPPY DRIVE] sequence from the Boot Device [xxxxxxxxxxx] available devices. Boot Device [xxxxxxxxxxx]... -
Page 75: Hard Disk Drives（硬盘驱动器）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 Hard Disk Drives（硬盘驱动器）子菜单 （硬盘驱动器）子菜单 （硬盘驱动器）子菜单 （硬盘驱动器）子菜单 Main Advanced Security Power Boot Exit Specifies the boot Drive [xxxxxxxxxxxxx] sequence from the Drive [xxxxxxxxxxxxx] available devices. Drive [xxxxxxxxxxxxx] Select the boot device Drive [xxxxxxxxxxxxx] with UpArrow or DownArrow key. -
Page 76: Removable Devices（可拆卸设备）子菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Removable Devices（可拆卸设备）子菜单 （可拆卸设备）子菜单 （可拆卸设备）子菜单 （可拆卸设备）子菜单 Main Advanced Security Power Boot Exit Specifies the boot Drive FLOPPY DRIVE] sequence from the available devices. Select the boot device with UpArrow or DownArrow key. -
Page 77: Atapi Cd-Rom Drives（Atapi Cd-Rom 驱动器）子菜单
使用 BIOS Setup（设置）程序 使用 使用 使用 （设置）程序 （设置）程序 （设置）程序 ATAPI CD-ROM Drives（ （ （ （ ATAPI CD-ROM 驱动器）子菜单 驱动器）子菜单 驱动器）子菜单 驱动器）子菜单 Main Advanced Security Power Boot Exit Specifies the boot 1st Drive [xxxxxxx] sequence from the Drive [xxxxxxx] available devices. Select the boot device with UpArrow or DownArrow key. -
Page 78: Exit（退出）菜单
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Exit（退出）菜单 （退出）菜单 （退出）菜单 （退出）菜单 Main Advanced Security Power Boot Exit Exit Saving Changes Exit Discarding Changes Load Optimal Defaults Load Custom Defaults Save Custom Defaults Discard Changes Select Screen Select Item... -
Page 79: 桌面母板资源 桌面母板资源
5 桌面母板资源 桌面母板资源 桌面母板资源 桌面母板资源 内存映射 内存映射 内存映射 内存映射 表 表 表 表 36. 系统内存映射 系统内存映射 系统内存映射 系统内存映射 地址范围（十进制） 地址范围（十进制） 地址范围（十六进制） 地址范围（十六进制） 大小 大小 说明 说明 地址范围（十进制） 地址范围（十进制） 地址范围（十六进制） 地址范围（十六进制） 大小 大小 说明 说明 扩展内存 1024 K - 2097152 K 100000 - 7FFFFFF 2047 MB 运行时... - Page 80 Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 中断 中断 中断 中断 表 表 表 表 38. 中断 中断 中断 中断 IRQ（中断请求） （中断请求） （中断请求） （中断请求） 系统资源 系统资源 系统资源 系统资源 I/O 通道检查 保留，间隔计时器 保留，键盘缓冲区满 保留，用于 slave（从）PIC 发出的级联中断 COM2* COM1* LPT2（即插即用选项）**...
-
Page 81: A 错误消息和指示信号 错误消息和指示信号
A 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 桌面母板 D848PMB 通过以下两种方式报告 POST 错误： 发出笛音码声音信号 在显示器上显示错误消息 BIOS 笛音码 笛音码 笛音码 笛音码 BIOS 笛音码列于表 39 中。在开机自检 (POST) 期间，如果视频配置发生错误（视频卡出现 故障或未安装视频卡），或外部 ROM 模块没有正确地校验归零，则 BIOS 也会发出笛音 信号（一个长音后跟两个短音）。 表 表 表 表 39. 笛音码 笛音码 笛音码 笛音码 笛音次数 笛音次数... -
Page 82: Bios 错误消息
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 BIOS 错误消息 错误消息 错误消息 错误消息 如果开机自检 (POST) 期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。 表 表 表 表 40. BIOS 错误消息 错误消息 错误消息 错误消息 错误消息 错误消息 错误消息 错误消息 说明 说明 说明 说明 GA20 Error（GA20 错误）... - Page 83 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 表 表 表 表 40. BIOS 错误消息 错误消息 错误消息（续） 错误消息 错误消息 错误消息 说明 说明 错误消息 错误消息 说明 说明 上次启动后内存容量减少。如果未曾拆卸内存，可能内存已损坏。 Memory Size Decreased （内存容量减少） 上次启动后内存容量增加。如果未曾添加内存，可能系统出现 Memory Size Increased （内存容量增加） 问题。 上次启动后内存容量发生变化。如果未曾添加或拆卸内存，可能 Memory Size Changed （内存容量发生变化） 内存已损坏。 系统找不到可以启动的设备。 No Boot Device Available （没有可用的启动设备）...
- Page 84 Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南...
-
Page 85: B 符合标准与规范 符合标准与规范
符合标准与规范 符合标准与规范 符合标准与规范 本附录包括桌面母板 D848PMB 符合的以下规范、规章和标准信息： 安全规范 欧盟符合标准声明 产品生态声明 电磁兼容性 (EMC) 规范 产品认证标志 安全规范 安全规范 安全规范 安全规范 桌面母板 D848PMB 若以正确方式安装于兼容的主机系统中，将符合表 41 所列的所有安全 规范。 表 表 表 表 41. 安全规范 安全规范 安全规范 安全规范 规范 规范 规范 规范 标题 标题 标题 标题... -
Page 86: 产品生态声明
Intel 桌面母板 桌面母板 D848PMB 产品指南 桌面母板 桌面母板 产品指南 产品指南 产品指南 Dansk Dette produkt er i overensstemmelse med det europæiske direktiv 89/336/EEC & 73/23/EEC. Dutch Dit product is in navolging van de bepalingen van Europees Directief 89/336/EEC & 73/23/EEC. Suomi Tämä tuote noudattaa EU-direktiivin 89/336/EEC & 73/23/EEC määräyksiä. -
Page 87: Emc（电磁兼容性）规范
符合标准与规范 符合标准与规范 符合标准与规范 符合标准与规范 EMC（电磁兼容性）规范 （电磁兼容性）规范 （电磁兼容性）规范 （电磁兼容性）规范 桌面母板 D848PMB 若以正确方式安装于兼容的主机系统中，将符合表 42 所列的所有电磁 兼容性 (EMC) 规范。 表 表 表 表 42. EMC（电磁兼容性）规范 （电磁兼容性）规范 （电磁兼容性）规范 （电磁兼容性）规范 规范 规范 标题 标题 规范 规范 标题 标题 FCC B 类 Title 47 of the Code of Federal Regulations, Parts 2 and 15, Subpart B, Radio Frequency Devices（联邦规章法案第... -
Page 88: 产品认证标志（桌面母板级
说明 标志 标志 标志 标志 UL 美国／加拿大共同认可组件标志。包括 Intel 桌面母板的相关 UL 文件号： E210882（位于组件一面）。 B 类设备 FCC 合格声明徽标；包括 Intel 名称和型号 D848PMB（位于组件 一面）。 CE 标志。声明符合欧盟 (EU) EMC 规章 (89/336/EEC) 和低电压规章 (73/23/EEC)（位于组件一面）。CE 标志也应显示在包装盒上。 澳大利亚通信管理局 (ACA) C 勾号标志。包括相关 Intel 供应商代码 N-232。 C 勾号标志也应显示在包装盒上。 日本 VCCI（民间干扰控制委员会）合格标志。... - Page 89 { { _ _ Û Û + + : : 5 5 ü ü © ©  Ϲ¹ß Û+XÂ Ä (contents) ¹ ¹ ß ß 1 1 $ $ )Ϲ'Ô (1$ ͱÄËC 1ÕJ *n Ä...
