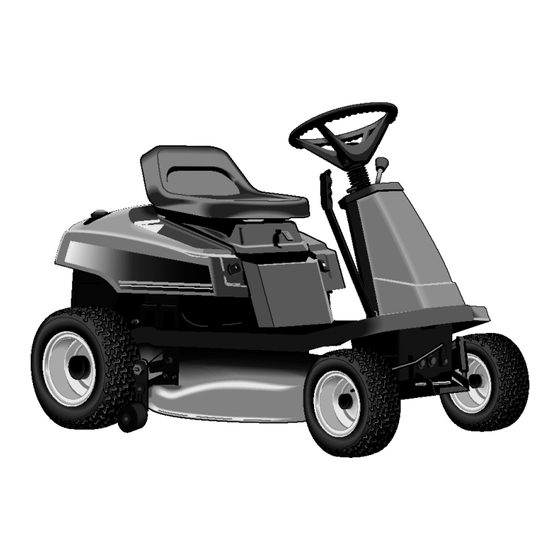

Parts Manual for

REAR ENGINE RIDER

HYDRO DRIVE RT
SERIES 0
MODEL
RT1330 (2690172)
RT1330E (2690173)
McDonough, GA, 30253 U.S.A.
Briggs & Startton Yard Power Products Group
Manual No.
7006455
Copyright ©
2007
Briggs & Startton Corporation
Milwaukee, WI USA. All Rights Reserved
Revision 1,
5/29/2007
TP 400-5021-1-RE-N

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RT1330 (2690172 and is the answer not in the manual?

Questions and answers

Summary of Contents for Snapper RT1330 (2690172

  • Page 1: Rear Engine Rider

    Parts Manual for REAR ENGINE RIDER HYDRO DRIVE RT SERIES 0 MODEL RT1330 (2690172) RT1330E (2690173) McDonough, GA, 30253 U.S.A. Briggs & Startton Yard Power Products Group Manual No. 7006455 Copyright © 2007 Briggs & Startton Corporation Milwaukee, WI USA. All Rights Reserved Revision 1, 5/29/2007 TP 400-5021-1-RE-N...
  • Page 3: Table Of Contents

    Table Of Contents PAGE GROUP Wheels & Tires Group Front Column & Dash Group Steering & Lift Group Frame & Fuel System Group Transmission Group - Hydro-Gear 340-0510 Engine Group - 13HP Briggs & Stratton Intek 30" Mower Deck - Housing & Height Adjustment 30"...
  • Page 4: Wheels & Tires Group

    Wheels & Tires Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 5 Wheels & Tires Group Item Part No Description Note 1729279 KEY, Square, 3/16 x 3/16 x 1-1/2 long 1723171 REAR WHEEL & TIRE ASSEMBLY, Hoosier, (Includes Ref. Nos. 2860202 WASHER, 3/4 1717451 SPACER 1960114 WASHER 2172353 VALVE STEM & CAP 1723400 REAR WHEEL ASSEMBLY, Metallic Gray 1723399...
  • Page 6: Front Column & Dash Group

    Front Column & Dash Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 7 Front Column & Dash Group Item Part No Description Note 1713841 STEERING WHEEL ASSEMBLY (Includes Ref. No. 49) 1960540 ROLL PIN 1678381 TUBE, Steering 2816001 1960160 WASHER, 49/64 2176440 BUSHING 1709229 TUBE ASSEMBLY, Shift 7090705 WASHER Was 1960170 1704428 BUSHING 7091587 WASHER, Plain, 17/32 x 1-1/4 x 7/64 Was 1924361...
  • Page 8 Front Column & Dash Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 9 Front Column & Dash Group Item Part No Description Note 1924009 CAPSCREW, Hex Head, 1/4-20 x 7/8 1960608 NUT, Hex, Flange Centerlock, 1/4-20 1678392 SPACER, 17/64 x 3/8 x 21/64 1930591 CAPSCREW, Hex Head, Whizlock, 5/16-18 x 3/4 1708990A SUPPORT, Steering 1708267D SHROUD, Front (Red) 1935255...
  • Page 10: Steering & Lift Group

    Steering & Lift Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 11 Steering & Lift Group Item Part No Description Note 1930645 NUT, Hex, 3/8-16 2108512 PIVOT 1708955A ARM ASSEMBLY, Lift 1708966 GRIP, Lever 1708557A LEVER, Lift 1708884 SPRING, Compression 7090122 WASHER, Plain, 13/32 x 7/8 x 5/64 Was 1924940 1918447 COTTER PIN, 3/32 x 3/4 1708556 CABLE ASSEMBLY, Lift 1919439...
  • Page 12: Frame & Fuel System Group

    Frame & Fuel System Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 13 Frame & Fuel System Group Item Part No Description Note 1921333 CAPSCREW, Hex Head, 5/16-18 x 1 1925003 CAPSCREW, Hex Head, Taptite, 1/4-20 x 1/2 1715962A SHROUD, Rear 1931277 NUT, Hex, Flange, Whizlock, 5/16-18 1726558A SUPPORT, Fuel Tank 1931333 CARRIAGE BOLT, 5/16-18 x 3/4 1708362A STRAP, Fuel Tank, Brace 1714020...
  • Page 14 Frame & Fuel System Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 15 Frame & Fuel System Group Item Part No Description Note 7091540 CAPSCREW, Hex Head, 5/16-18 x 1-1/2 Was 1921221 1917372 NUT, Hex, 5/16-18 1921977 CAPSCREW, 5/16-18 x 1-1/4 1703900 SPACER 2860208 WASHER, 1 1708881 CAP, Black, Vinyl 1725532A ADJUSTER, Seat 1667286 SPRING, Extension 1725531A...
  • Page 16: Transmission Group - Hydro-Gear 340-0510

    Transmission Group - Hydro-Gear 340-0510 Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 17 Transmission Group - Hydro-Gear 340-0510 Item Part No Description Note 1704849 PAD, Brake 1723348A LEVER, Clutch 1708409 PIVOT, Brake 1708554 RING, Klipring Extension 2171241 KEY, Hi-Pro 1704419 STOP, Belt 1723497 PULLEY & HUB ASSEMBLY, Engine 1707346 V - BELT (4L 42.0 ET KEV) 1715025 BUSHING 1924361...
  • Page 18 Transmission Group - Hydro-Gear 340-0510 Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 19 Transmission Group - Hydro-Gear 340-0510 Item Part No Description Note 1719725 SPACER 1931332 CARRIAGE BOLT, 5/16 - 18 x 5/8 G5 1726591A CARRIER ASSEMBLY 1726554A BRACKET, Switch Mounting (No-Mow Models Only) 1960252 CARRIAGE BOLT, 1/4 - 20 x 5/8 G5 (No-Mow Models Only) 1931277 NUT, Hex Flange, 5/16 - 18, Whiz Lock Small 1726555A...
  • Page 20: Engine Group - 13Hp Briggs & Stratton Intek

    Engine Group - 13HP Briggs & Stratton Intek Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 21 Engine Group - 13HP Briggs & Stratton Intek Item Part No Description Note 1960720 CAPSCREW, Self-Tapping, #10-16 x 1/2 1919326 WASHER, 5/16 1917356 LOCKWASHER, 5/16 1917372 NUT, Hex, 5/16-18 1924856 CAPSCREW, Hex Head, Taptite, 5/16-18 x 1/2 1724426A DUCT, R.H., Top * ENGINE, Briggs &...
  • Page 22 Engine Group - 13HP Briggs & Stratton Intek Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 23 Engine Group - 13HP Briggs & Stratton Intek Item Part No Description Note 1704344 CABLE, Choke Control 1726788 SCREW, Hex, Washer Head, B&S #94909 1726787 SCREW, Thread Forming W/Washer, B&S #95220 1708442 STOP, Throttle (Not Pictured, Export Models Only) 2157081 SPACER 1714040 THROTTLE CONTROL ASSEMBLY...
  • Page 24: Mower Deck - Housing & Height Adjustment

    30" Mower Deck - Housing & Height Adjustment Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 25 30" Mower Deck - Housing & Height Adjustment Item Part No Description Note 1687157 HOUSING ASSEMBLY, 30 (Red) 7101082 SPRING, Torsion 2860681 NUT, Hex, ALUM Lock, 3/8 1611705 SPACER 1707300 ROD, Adjustment 1927557 NUT, Hex Flange Whiz Lock, 5/16-18 1917356 LOCKWASHER, 5/16 (Domestic Only) 1919326 WASHER...
  • Page 26 30" Mower Deck - Housing & Height Adjustment Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 27 30" Mower Deck - Housing & Height Adjustment Item Part No Description Note 1931333 CARRIAGE BOLT, 5/16-18 x 3/4, G5 1921968 CAPSCREW, Hex, 3/8-16 x 1 3/8 1732443 SPACER 1715759 ROD, Latch, Hitch 1707432A HITCH ASSEMBLY 7091304 CAPSCREW, Hex Head, 3/8-16 x 1 Was 1921210 2156302 SPRING...
  • Page 28: Mower Deck - Drive & Arbor

    30" Mower Deck - Drive & Arbor Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 29 30" Mower Deck - Drive & Arbor Item Part No Description Note 1719746 V-BELT (HA 73.24 Aramid) 1714419 NUT, Hex Flange, 9/16-18 1713675 WASHER, Belleville 1713092 PULLEY 1713613 HUB, Pulley, 1-3/16 1960373 CAPSCREW, Hex Head, Taptite, 5/16-18 x 1 1677274A ADAPTER, Arbor 1707335 GASKET, Foam...
  • Page 30: Decals Group

    Decals Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 31: Decals Group

    DECAL, Operating Instructions, Export 1708927 DECAL, USA (Seat Back) (CE/Export Only) 1726335 DECAL, Belt & Blade Replacement 7073905 DECAL, Snapper Logo 1726341 DECAL, Transmission Release (Hydro models only) 1725072 DECAL, Touch-up Pain, Red & Gray * I.D. PLATE (Not Serviced)
  • Page 32: Electrical Group

    Electrical Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 33 Electrical Group Item Part No Description Note 1713163 CABLE, Battery to Ground 2816964 WASHER, Lock, 1/4 2816622 NUT, Hex 1/4-20 1677296 BOOT, Insulator 1713163 CABLE, Battery to Solenoid (Briggs & Stratton Models) 1685215 BATTERY 1665872 STRAP, Battery 1667805 BRACE, Battery 2823341 CAPSCREW, Hex Head, 1/4-20 x 3/4 2821319...
  • Page 34 Electrical Group Manual No. 7006455 REAR ENGINE RIDER TP 400-5021-1-RE-N SERIES 0...
  • Page 35 Electrical Group Item Part No Description Note 1686734 IGNITION KEY SWITCH ASSEMBLY 1734025 WIRING ASSEMBLY, All Conditions Shutdown (CE/Export) 2823341 CAPSCREW, Hex head 1/4-20 x 3/4 7090395 WASHER, Lock, External Tooth, 5/16 Was 920426 1612103 TUBE, Vent (Early Models Only) Footnotes: Note* If connection blades do not line up use 1686620 Switch Note** See reference number 41.
  • Page 38 Parts Manual for REAR ENGINE RIDER HYDRO DRIVE RT SERIES 0 IT IS THE POLICY OF BRIGGS & STRATTON CORP TO IMPROVE ITS PRODUCTS WHENEVER IT IS POSSIBLE AND PRACTICAL TO DO SO. WE RESERVE THE RIGHT TO MAKE CHANGES OR ADD IMPROVEMENTS AT ANY TIME WITHOUT INCURRING ANY OBLIGATION TO MAKE SUCH CHANGES ON PRODUCTS McDonough, GA, 30253 U.S.A.
