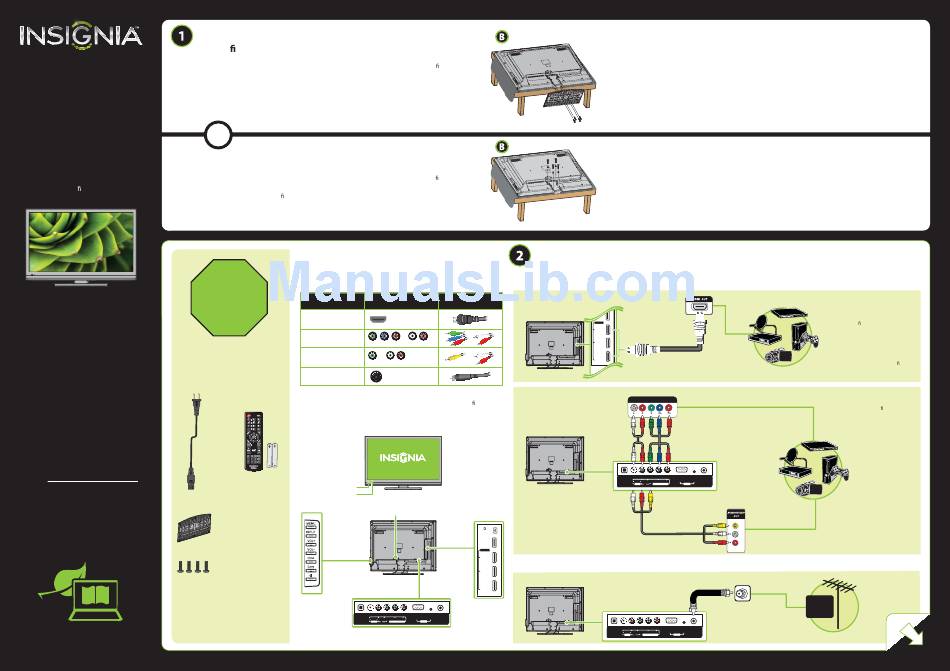

GUÍA DE
INSTALACIÓN
RÁPIDA
Televisor con LCD de 39 pulg.
NS-39L400NA14
Gracias
por su compra de este televisor Insignia
de alta calidad. Esperamos que disfrute
de la calidad y abilidad de este
televisor por muchos años.
Accesorios incluidos
Cable de
alimentación
¡CONSULTE SU GUÍA DEL
USUARIO EN LÍNEA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y
servicio). Ingrese el número de modelo en el
campo Manual, Firmware, Drivers & Base para televisor
Product Information (Guía, Firmware,
Controladores e Información del Producto),
y haga clic en .
Tornillos M5 (8 mm de longitud) (4)
PARA EMPEZAR
¿Cómo jar la base a mi televisor?
(no para el montaje en pared)
A Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una super cie
acolchonada y limpia para proteger la pantalla de daños y rayones.
B Asegúrese de que la parte ancha de la base del soporte se encuentre orientada hacia el
frente de su televisor, asegure la base al televisor con los cuatro tornillos M5 suministrados.
Nota: la apariencia actual de su televisor podría ser diferente de las ilustraciones en esta guía.
- O -
¿Cómo preparar mi televisor para montaje en pared?
(no se debe usar con una base de televisor)
A Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una super cie
acolchonada y limpia para proteger la pantalla de daños y rayones.
B Remueva los tornillos que jan la columna de la base a su televisor y extraiga la columna de
la base.
C Vea las instrucciones que vienen con el soporte de montaje en pared para la información
de cómo montar correctamente su televisor.
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
¡CUIDADO!
a la mejor conexión disponible. Se debe usar el cable suministrado
con sus equipos.
No enchufe el cable de
alimentación hasta
CALIDAD DE VIDEO
que los otros equipos
sean conectados.
ÓPTIMA
MEJOR
Video de componentes y audio analógico
BUENA
Video compuesto y audio analógico
BUENA
Control remoto
Nota: : se puede usar la toma HDMI 1 (DVI) para conectar un equipo con
y dos pilas AAA
DVI a su televisor. Conecte un adaptador HDMI a DVI en un extremo del
cable HDMI. El adaptador se conecta a la toma DVI del equipo Re érase a
su Guía del usuario en línea para más información sobre los varios tipos de
HDMI (ARC y DVI).
Características
Vista frontal
Sensor del control remoto
Indicador de encendido
Vista posterior
Toma de alimentación
DIGITAL
OUTPUT L AUDIO
(OPTICAL) AV IN
Nota: las ilustraciones no corresponden necesariamente al diseño de su televisor.
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal
como un reproductor de DVD o de discos Blu-ray, un sistema de videojuegos, o una
videocámara?
Usando un cable de HDMI (ÓPTIMA)
TIPO DE TOMA CONECTOR DEL CABLE
Video y audio HDMI
Video y audio coaxial
Usando cables de componentes (MEJOR)
- O -
Usando un cable de AV
(BUENA)
/
AUDIO
OUT
USB
HDMI IN
HDMI 3
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
HDMI 2
HDMI 1
(DVI+ARC)
VGA PC/DVI AUDIO IN ANT/
R Y/VIDEO P B P R CABLE IN
COMPONENT IN PC IN
Tornillos M5
/
AUDIO
OUT
USB
HDMI IN
HDMI 3
HDMI 2
HDMI 1
(DVI+ARC)
COMPONENT OUT
Opción de cable de componentes
ANT/
DIGITAL VGA PC/DVI AUDIO IN
OUTPUT L AUDIO R Y/VIDEO P P CABLE IN
B R
(OPTICAL) AV IN COMPONENT IN PC IN
DIGITAL VGA PC/DVI AUDIO IN ANT/
OUTPUT L AUDIO R Y/VIDEO P B P R CABLE IN
(OPTICAL) AV IN COMPONENT IN PC IN
Tomas de multiuso: se puede
enchufar cualquier equipo que usa
HDMI en cualquier toma HDMI. Sin
embargo, un equipo ARC o DVI debe
conectarse a la toma HDMI1
(DVI+ARC). Re érase a las instrucciones
que vienen con su equipo ARC o DVI
para obtener más información.
Nota: la toma HDMI1 (ARC+DVI) es
una toma compartida. Esto signi ca
que se puede conectar solo un equipo
ARC o de DVI a la vez.
Nota: las tomas de video de
componentes y de AV están
compartidas. Esto signi ca que se
puede conectar solo un equipo de
video de componentes o de AV a la
vez. Le sugerimos usar HDMI si su
equipo lo admite.
Opción de cable de AV Nota: conecte el enchufe amarillo del
cable de video a la toma verde de
Y/VIDEO en la parte posterior de su
televisor.
CABLE
VERSO
