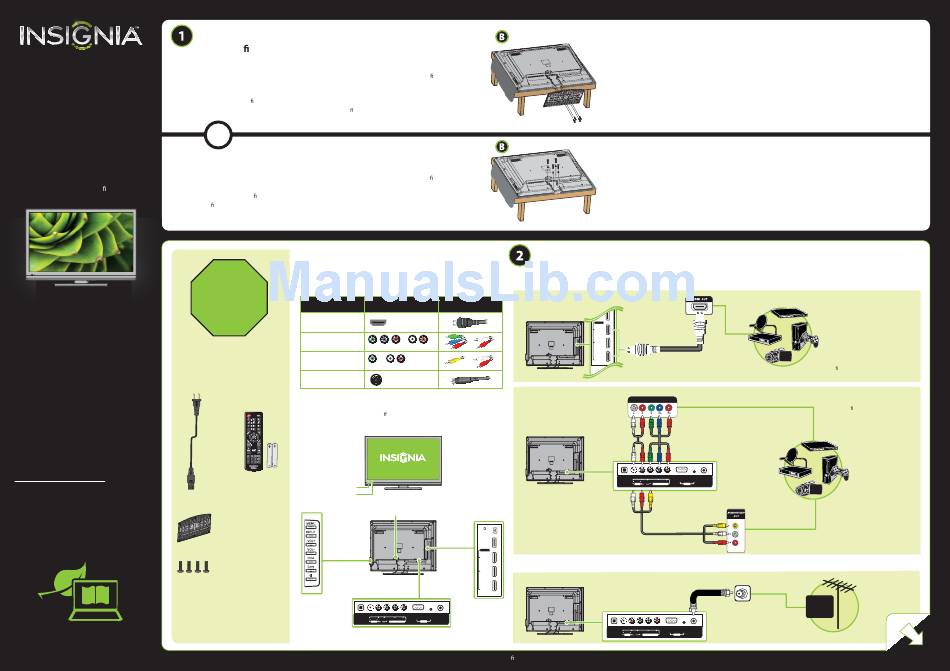

GUIDE
D'INSTALLATION
RAPIDE
TV ACL de 39 po
NS-39L400NA14
Merci
d'avoir acheté ce téléviseur Insignia de
haute qualité. Nous espérons que vous
apprécierez la qualité et la abilité de ce
produit pendant plusieurs années.
Accessoires inclus
Cordon
d'alimentation
CONSULTEZ LE GUIDE DE
L'UTILISATEUR EN LIGNE!
Nous sommes pour l'écologie, aussi une
copie du Guide de l'utilisateur n'est pas livré
avec l'appareil, mais est disponible en
ligne.
Allez sur le site
www.insigniaproducts.com, puis cliquez
sur Support & Service (Assistance et
service). Saisissez le numéro de modèle
dans le champ sous Manual, Firmware,
Socle du téléviseur
Drivers & Product Information (Guide,
microprogramme, pilotes et
renseignements sur le produit), puis
cliquez sur .
Vis M5 (longueur de 8 mm) (4)
POUR COMMENCER
Comment xer le socle au téléviseur?
(pas pour le montage mural)
Sont nécessaires : un tournevis cruciforme et une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée a n de
protéger l'écran des dégâts matériels et des rayures.
B S'assurer que la partie la plus large de la base du socle soit positionnée vers l'avant du
téléviseur, puis xer le socle à son axe à l'aide des quatre vis M5 fournies.
Remarque : L'apparence du téléviseur de l'utilisateur peut di érer des illustrations de ce guide.
- OU -
Comment préparer le téléviseur pour un montage mural?
(ne pas utiliser avec un socle de téléviseur)
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée a n de
protéger l'écran des dégâts matériels et des rayures.
B Retirer les vis de xation de l'axe du socle à l'écran du téléviseur, puis extraire l'axe.
C A n de monter le téléviseur correctement, consulter les instructions fournies avec le
support de montage mural.
Quels sont les câbles disponibles?
Ce téléviseur a plusieurs types de prises disponibles pour y connecter
des périphériques. Pour une qualité vidéo optimale, il faut connecter
ATTENTION!
le périphérique à la meilleure connexion disponible. Il est préférable
Ne pas brancher le
d'utiliser les câbles fournis avec les périphériques.
cordon d'alimentation,
QUALITÉ VIDÉO
tant que les autres
périphériques n'ont
pas été connectés.
OPTIMALE
MEILLEURE
Vidéo à composantes et audio analogique
BONNE
Vidéo à composites et audio analogique
BONNE
Télécommande
avec deux piles Remarque : Il est possible d'utiliser la prise HDMI 1 (DVI) pour connecter un périphérique
DVI au téléviseur. Fixer un adaptateur HDMI vers DVI à l'extrémité du câble HDMI.
AAA
L'adaptateur se connecte à la prise DVI du périphérique. Voir le Guide de l'utilisateur en
ligne pour toute information sur les di érents types de connexion HDMI (ARC et DVI).
Caractéristiques
Face avant
Capteur de télécommande
Témoin de marche-arrêt
Panneau arrière
Connecteur d'alimentation
DIGITAL
OUTPUT L AUDIO
(OPTICAL) AV IN
Remarque : Les illustrations ne représentent pas nécessairement le type de téléviseur de l'utilisateur.
Avant l'utilisation de ce produit neuf, lire ces instructions a n d'éviter tout dommage.
ÉTABLISSEMENT DE CONNEXIONS
Comment regarder la télévision (récepteur câble ou satellite) et connecter un
périphérique tel qu'un lecteur DVD ou Blu-ray, une console de jeux ou un caméscope?
Utilisation d'un câble HDMI (OPTIMALE)
TYPE DE PRISE : CONNECTEUR DE CÂBLE
Vidéo et audio HDMI
Vidéo et audio coaxial
Utilisation de câbles à composantes
(MEILLEURE)
- OU -
Utilisation d'un câble AV (BONNE)
/
AUDIO
OUT
USB
HDMI IN
HDMI 3
Comment connecter le téléviseur à une antenne ou une prise câble murale?
HDMI 2
HDMI 1
(DVI+ARC)
VGA PC/DVI AUDIO IN ANT/
R Y/VIDEO P B P R CABLE IN
COMPONENT IN PC IN
Vis M5
/
AUDIO
OUT
USB
HDMI IN
HDMI 3
HDMI 2
HDMI 1
(DVI+ARC)
COMPONENT OUT Option câble à composantes
ANT/
DIGITAL VGA PC/DVI AUDIO IN
OUTPUT L AUDIO R Y/VIDEO P P CABLE IN
B R
(OPTICAL) AV IN COMPONENT IN PC IN
Option câble AV
DIGITAL VGA PC/DVI AUDIO IN ANT/
OUTPUT L AUDIO R Y/VIDEO P B P R CABLE IN
(OPTICAL) AV IN COMPONENT IN PC IN
Prises polyvalentes : Il est possible de
brancher n'importe quel périphérique
qui utilise HDMI sur n'importe quelle
prise HDMI. Toutefois, certains
périphériques ARC ou DVI doivent être
connectés à la prise HDMI 1
(DVI+ARC). Consulter les instructions
qui accompagnent le périphérique ARC
ou DVI pour des informations
supplémentaires.
Remarque : La prise HDMI1
(DVI+ARC) est une prise partagée. Cela
signi e qu'il n'est possible de connecter
qu'un périphérique ARC ou DVI à la fois.
Remarque : Les prises vidéo à
composantes et AV sont partagées.
Cela signi e qu'il n'est possible de
connecter qu'un périphérique vidéo à
composantes ou AV à la fois. Il est
suggéré d'utiliser HDMI si le
périphérique utilisé le permet.
Remarque : Brancher le connecteur de
câble vidéo jaune sur la prise verte
Y/VIDEO au dos du téléviseur.
CÂBLE
VERSO
